Замена передних и задних тормозных дисков в КИА Спортейдж. Замена задних тормозных дисков Киа Спортейдж 3

Когда менять

Автолюбитель должен понимать, когда пора менять тормозные диски на его «железном коне». Причин может быть несколько:

механическая поломка;
естественный износ (выработка);
тюнинг.

Владельцы этой иномарки корейского производства часто бывают недовольны дизайном «родных» колес. В этом случае также может потребоваться замена дисков. Другой вариант заключается в том, что водители просто хотят комплект запасных колес для своего Kia Sportage. Никогда не знаешь, что тебя ждет в дороге завтра, поэтому лучше быть во всеоружии.

Как понять, что тормозные диски неисправны и нуждаются в замене? На этот факт могут указывать:

снижение жесткости тормозов (удлиняется тормозной путь);
снижение уровня тормозной жидкости;
оставлять машину в стороне при торможении;
вибрация при нажатии на педаль тормоза;
серьезные повреждения (тренировки) поверхности дисков.

ПРИМЕЧАНИЕ! Вместе с дисками необходимо менять и тормозные колодки. Старые подушки имеют неровности на рабочей поверхности. Это предотвращает их плотное прижатие к поверхности диска. В результате значительно снижается эффективность торможения, кроме того, это может привести к повреждению новых дисков.

Какие инструменты нужны для замены дисков

Для работы по диагностике и замене тормозных дисков на корейском внедорожнике вам потребуются следующие инструменты:

микрометр;
набор ключей или головок;
плоская и крестовая отвертки.

Какие диски выбрать

При покупке тормозных дисков на внедорожник Киа Спортейдж необходимо знать несколько особенностей. Чтобы купить правильные колеса, сначала нужно узнать типовые размеры. Стандартные параметры указаны в техническом руководстве на машину. Если не следовать рекомендациям производителя, выбор тормозных дисков для KIA Sportage может сильно усложниться. В этом случае стоит обратиться в специализированные магазины, где консультанты помогут сделать правильный выбор.

Заводские размеры дисков:

5Jx16, ЭТ 31,5, ДИАМЕТР 67,1;
5Jx17, ЭТ 35, ДИАМ 67,1;
7Jx18, ЭТ 40,5, ДИАМЕТР 67,1.

Для замены можно использовать диски со следующими параметрами:

7х165/114.3ЕТ39;
7,5х165/114,3ЕТ39;
7х175/114.3ЕТ39;
7х175/114.3ЕТ36;
7,5х175/114,3ЕТ34;
8х185/114.3ЕТ32.

На сегодняшний день выбор шин на рынке очень велик, но не все производители имеют действительно качественную продукцию. Лучше всего использовать оригинальные диски

Hyundai/Kia 51712-2Y000. Диск тормозной передний, цена — от 4126 руб.
Hyundai/Kia 58411-3A300. Задний тормозной диск, цена — от 2500 руб.

Оригинальные колеса корейского внедорожника достаточно качественные, имеют хорошее торможение. Однако есть и недостатки – они очень подвержены ржавчине, вследствие чего их эксплуатационные характеристики снижаются.

От некоторых автомобилистов слышны жалобы на то, что новые тормозные диски на КИА Спортейдж сильно запыляются в начале использования. Однако это нормально и указывает на замедление работы диска. После шлифовки пыль бесследно исчезает.

Многие владельцы иномарки «КИА Спортейдж» выбирают аналоги оригинальных тормозных дисков. Аналоги отличаются хорошим качеством тормозов и более низкой ценой. В качестве альтернативы специалисты рекомендуют рассмотреть следующие модели.

TRW

ТРВ DF6108S. Тормозной диск передний вентилируемый
ТРВ DF4287. Задний тормозной диск

Это очень популярный американский бренд, имеющий заводы в Испании и Китае. Однако покупать диски китайского производства не рекомендуется – они могут скрипеть и свистеть. Диски от TRW считаются чуть ли не лучшими в среднем ценовом сегменте.

Ate

Ел 24.0128-0256.1 (перед)
Ел 24.0110-0286.1 (зад)

Классной альтернативой оригинальным считаются диски от Ate для KIA Sportage. Владельцы корейской иномарки, установившие такие диски, отмечают, что при торможении пропадает «раскачивание», а тормоза работают четко и предсказуемо. По сравнению с оригинальными пластинами Ate служат дольше и дешевле.

Brembo

Brembo 09.А532.11 (перед)
Brembo 08.А446.10 (зад)

Этот бренд выпускает качественные диски для КИА Спортейдж, да и цена достаточная. По всем параметрам продукция этой компании аналогична Ate. Они отличаются от оригиналов более длительным сроком службы.

Otto Zimmermann

Otto Zimmermann 285.3518.52 (перед)
Otto Zimmermann 285.3512.20 (зад)

Что касается этих тормозных дисков, то мнения автомобилистов разделились. Одни утверждают, что диски некачественные, тормозят слабо. Другие утверждают, что эти диски лучше оригиналов. В целом компания известна своими передовыми технологиями, используемыми в производстве, и высоким качеством готовой продукции. Негативные отзывы покупателей могут быть вызваны страной-производителем или подделками.

Когда менять тормозные механизмы Kia Sportage 3?

Передние тормозные диски толщиной 28 мм. Для ремонта их фактическая толщина для полноприводного автомобиля должна быть менее 26,5 мм. Для Kia Sportage 3 с задним или передним приводом фактическая толщина должна быть менее 24,5 мм.

Читать: Загорелся чек на Хендай Акцент (Hyundai Accent) 2013 года при включении зажигания, основные причины

Размеры сзади (ссылка на источник изображения)

Задний диск Киа Спортейдж 3 с полным приводом должен иметь толщину 10 мм (номинальная), 8,5 мм (минимальная).

Если фактическая толщина меньше минимально допустимой, ее необходимо заменить. Срок службы около 70 000 км.

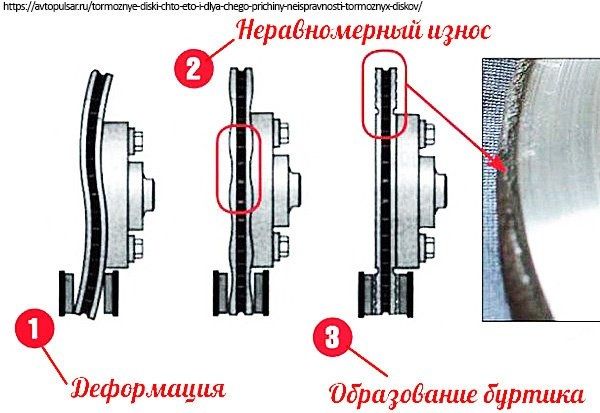

Типы изношенных пластин (ссылка на источник изображения)

Признаки износа тормозных дисков Киа Спортейдж 3:

Измените ощущение использования педали.

Серьезный отказ типичен, но это не 100% признак износа. Могут быть и другие системные проблемы.

Вибрация, дыхание.

Проявление этих факторов может сигнализировать о неравномерном износе и перекосе. При диагностике также обратите внимание на колодки.

Вибрация во время движения.

Поверхностные следы — частая причина; причиной может быть повреждение детали.

Свист при торможении.

Указывает на износ или повреждение.

Видео

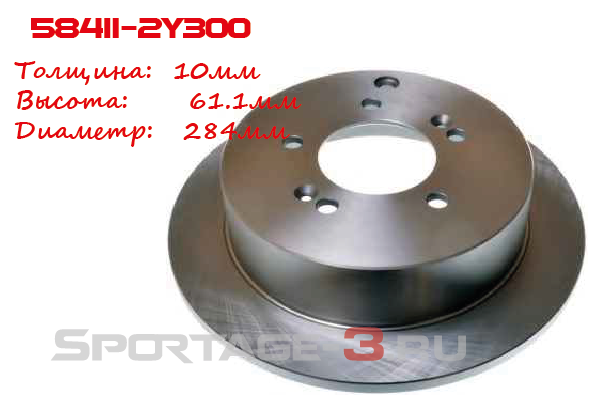

Задний тормозной диск для 4WD

Номинальная толщина диска = 10 мм, минимальная = 8,4 мм

Оригинальный номер заднего диска: 58411-2Y300

Оригинальные колодки для Киа Спортейдж 3 (2010-2016 г.)

Оригинальный номер передних подушек 581012SA70, в 2011 году номер был заменен на 581012YA00, в 2014 году модель подверглась рестайлингу и соответственно изменился номер на 581012YA50. Заменить артикул 2015 года на 581012SA51. (Код опции: 9911A5).

Оригинальный номер для автомобиля с задним приводом: 583022Я30, 583022СА30. Замена номера 2011 г. -583022Я31. (комплект на диске 584111Х100). Номер для рестайлинга 2014-583022SA10. (Код опции 9911A5 для пластины 584111H300).

Оригинальный номер задних подушек для автомобилей с полным приводом: 583022SA70. Изменение номера в 2013 году — 583022SA10. Номер рестайлинговой модели 2014 года 583022Я50.

Колодки барабана стояночного тормоза:

Оригинальные номера для заднеприводных автомобилей (2WD): 583053SA20, 583053SA30. На модель SEURPSLZ10 2010-2014 года и на рестайлинг 2014 года устанавливаются барабанные колодки 583052SA00, они имеют больший диаметр и ширину.

Колодки ручника для полноприводных моделей (4WD) имеют номер — 583052SA30.

Такое количество «сменных» цифр расходников для тормозной системы объясняется их универсальностью, тем более, что Kia Sportage 3 создан на базе Hyundai ix35. Также известно, что подразделение Mobis занимается подбором комплектующих, а переименование тормозных колодок происходит из-за смены поставщика или доработок фрикционов.

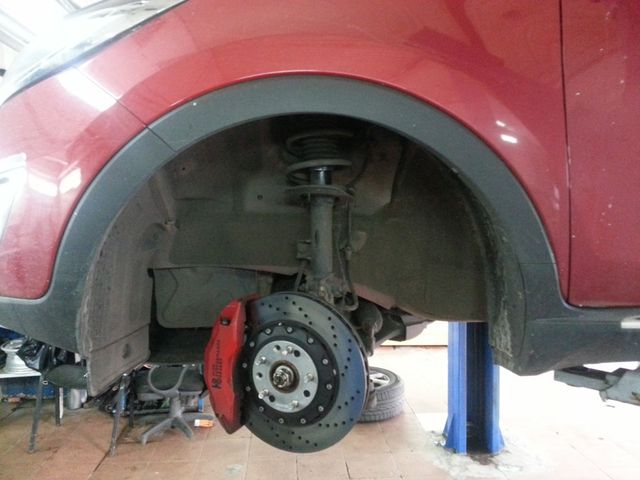

Тормозной диск установлен на автомобиле.

Размеры дисковых тормозных колодок

Размеры колодок стояночного тормоза

2WD KEURPSL10 (SL)KEURPSL14 (SL)

2WD SEURPSLZ10 (SLZ)SEURPSLZ14 (SLZ)

4WD KEURPSL10 (SL)SEURPSLZ10 (SLZ)

Артикул и примерная стоимость хороших аналогов оригинальных задних дисков для Kia Sportage

Опытные автовладельцы рекомендуют вместо оригинальной продукции на замену покупать аналоги сторонних производителей. В этом случае получится не только сэкономить, но и купить диск с более высокими характеристиками. Лучшие варианты родных расходников приведены в таблице ниже.

Таблица – Рекомендуемые аналоги

ЛНР	Т2037П
Циммерманн	285351220
Путь дом	675600
Дельфы	БГ3680
Феродо	ДДФ1493

Как заменить диски самостоятельно

Ставим автомобиль на подъемник или домкрат. При работе на домкрате соблюдайте меры предосторожности, чтобы автомобиль не упал. Открутить колесо.

С помощью крестообразной отвертки отверните болты, которыми шайбы крепятся к ступице. Наиболее заржавевшие болты лучше открутить ударной отверткой. Если такового нет, можно установить в головку болта обычную отвертку и резко ударить по ней молотком.

Открутите болты крепления шайб к ступице Отверните болты крепления шайб к ступице

Чтобы избежать подобных проблем с разборкой, необходимо при каждой сезонной смене шин откручивать болты крепления дисков и смазывать их графитной смазкой. В сервисах используется любая высокотемпературная смазка, используйте ее.

Ключом на «14» откручиваем суппорт от скобы. Его можно отвести в сторону или повесить на крючок, чтобы не мешал.

Откручиваем тормозной суппорт от кронштейна на Hyundai Откручиваем тормозной суппорт от кронштейна Откручиваем тормозной суппорт от кронштейна от Hyundai

Вдавить поршень. Для этого используются специальные приспособления. Вы можете снять скобу, поставить суппорт на место и вставить поршень с помощью отвертки. Я делаю это деревянной ручкой молотка, вставленной между диском и суппортом. Упираюсь в диск и «просаживаю» поршень.

Самодельные и заводские приспособления для выпрессовки тормозного поршня при смене дисков или колодокСамодельные и заводские приспособления для выпрессовки тормозного поршня при смене дисков или колодок

Следим за уровнем тормозной жидкости. Когда поршень вдавливается, жидкость может проходить через верхнюю часть резервуара. Рекомендуется смазать поршень под пыльником силиконовой смазкой, чтобы предотвратить его заедание в дальнейшем.

Нажмите на тормозной поршень как можно глубже. При замене тормозного диска и колодок новые могут не влезть в место крепления, просто не подойдут по размеру.

Ключом на «17» откручиваем крепление кронштейна к ступице. Проверяем плавность направляющих, при необходимости смазываем их. Проверяем пружинные хомуты подушек, чистим их. Рекомендуется снять их, чтобы очистить нижнюю часть.

Читать: Датчик коленвала хендай акцент: где находится, замена

Разобрать тормозной суппорт и осмотреть его элементы Разобрать тормозной суппорт и осмотреть его элементы

Снимите тормозной диск. Он может «прикипеть» к ступице, для этого нужно слегка постучать по нему, не повредив ни шпильки, ни монтажные отверстия под крепежные болты. Он легко снимается.

Описание и выбор

Следует отметить, что многие подушки Киа не имеют существенных отличий по размеру или основным характеристикам и могут быть заменены на оригинальные подушки с другим номером. Например, вместо оригинальных передних тормозных колодок 581012YA50 подходят: 581010ZA00, 581011DA00, 581011DA50, 581011DE00, 581012SA50, 581012SA51, 578101.

Если вы решили заменить передние и задние тормозные колодки на своем КИА Спортейдж 3, вам понадобится как минимум головка на 21, ключ на 14 и плоская отвертка.
