Что такое вылет диска ET: особенности, параметры и расчет

Определение вылета диска

Такой параметр непосредственным образом оказывает влияние на ходовые качества любого автомобиля, независимо от производителя. Есть водители, которые путают данную характеристику с шириной диска. Под вылетом понимается расстояние между двумя плоскостями:

• плоскость симметрии диска;
• привалочная область (та плоскость, которая соприкасается со ступицей колеса).

От величины этой разницы зависит ширина колесной базы транспортного средства. Обозначается вылет следующей маркировкой: Deport, OffsET и ET, причем последние две буквы используются чаще всего. Собственно, это сокращение от двух немецких слов Einpress Tief, что переводится как «глубина вдавливания». Специалисты рекомендуют не превышать стандартное значение параметра, в противном случае это негативным образом может сказаться на управлении автомобилем. Более подробно о том, что такое вылет диска ET и почему важно его соблюдать, мы поговорим чуть позднее, а пока познакомимся с видами вылета.

Почему не стоит поддаваться на отклонение вылета диска

Продавцы чаще всего советуют пренебречь оптимальным вылетом диска для конкретного автомобиля. Их цель понятна – таким образом они расширяют ассортимент, который могут вам предложить. Ведь дисков с параметром, например, ET30 может не оказаться, и выбор уйдет в диапазон ET25-ET35. Чаще всего покупатель соглашается и…. ухудшает ситуацию.

Если отклонение происходит в меньшую или большую сторону, есть риск ускорения износа подвески. Все кузовные элементы начинают работать на критических условиях. Ведь они рассчитаны именно на определенную нагрузку.

Пренебрежение допустимым отклонением влияет на колесную базу, сужая или расширяя ее. Результат – смещение центральной оси колеса – неизбежно ведет к отклонению рулевой стойки и прочих элементов кузова. Из этого следует вывод: безопасность вождения в этом случае остается под угрозой.

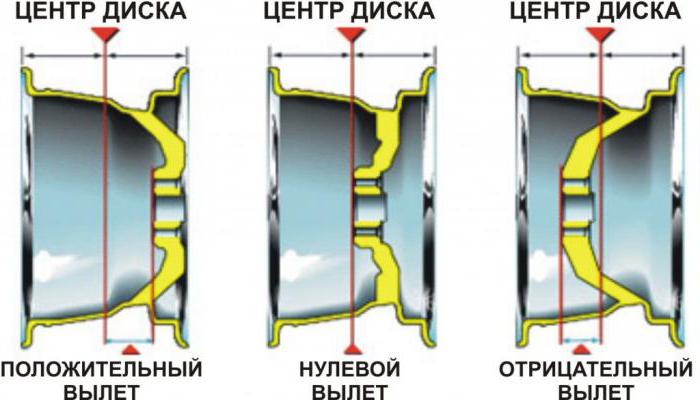

Типы вылета

Во всем мире насчитывается огромное количество автомобилей, в связи с чем производителям колесных дисков есть что предложить потенциальным покупателям. На автомобильном рынке присутствует широкий ассортимент дисков, которые различаются не только внешним видом и размерами, но и вылетом. А он может быть трех видов:

• Отрицательный – привалочная плоскость смещена вперед относительно оси симметрии, то есть выступает наружу.
• Нулевой – и привалочная плоскость, и ось симметрии находятся на одной линии.
• Положительный – здесь уже привалочная плоскость смещена вперед по отношению к центральной симметричной оси.

Маркировка дисков может быть разной: ET -10 – отрицательный вылет, ET 0 – нулевой вылет, ET 47 – вылет диска положительный. К примеру, полностью она может выглядеть так: 7,5J x 15H25 x 100ET40d54.1. В данном примере обозначение вылета – ET40. Определить тип вылета визуально не составит труда. Если он отрицательный, ступица диска будет вдавлена внутрь. При положительном вылете, как уже нетрудно догадаться, ступица, наоборот, будет выступать наружу. С нулевым параметром и так ясно – ступица находится ровно посередине диска.

Как рассчитать вылет

Обычно вылет определяют по формуле ET = a – b/2, где:

ET – собственно, вылет («EinpressTief» — от нем. глубина вдавливания);

a – расстояние от вертикальной оси диска до плоскости его приложения к поверхности ступицы;

b – ширина колесного диска.

Читайте также:  Как проверить зарядку генератора

В зависимости от направления смещения, вылет может быть:

• нулевым, при котором привалочная плоскость совпадает с вертикальной осью диска);
• положительным, где привалочная плоскость смещена назад от оси;
• отрицательным, когда привалочная плоскость смещена вперед от оси.

Маркировка колесных дисков и обозначение вылета У большинства колесных дисков на внутренней поверхности имеется маркировка, включающая их основные параметры. Например, 7,5Jx15H25x100ET40d54.1, где обозначение ET40 указывает на то, что этот диск имеет положительный вылет, равный 40 мм. Иногда в маркировке вместо обозначения вылета литерами «ET» встречаются надписи «OFFSET» или «DEPORT».

Расчет параметра

Чтобы самому рассчитать вылет диска, стоит воспользоваться следующей формулой: ET = A — 0.5 * B, где:

• A – расстояние от привалочной плоскости до оси симметрии.
• B – общая ширина диска.

Если по каким-нибудь причинам на диске отсутствует маркировка, то можно самостоятельно замерить значение вылета. Для этого стоит подготовиться:

• Нужна рейка длиной, равной диаметру диска.
• Не обойтись без измерительного инструмента (рулетка или линейка).

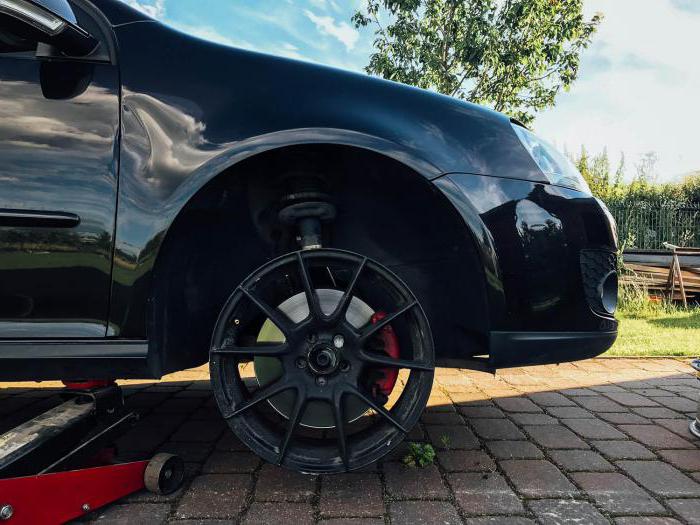

• Понадобится домкрат, чтобы снять колесо. Без баллонного ключа не открутить гайки.
• Подкаты тоже пригодятся.

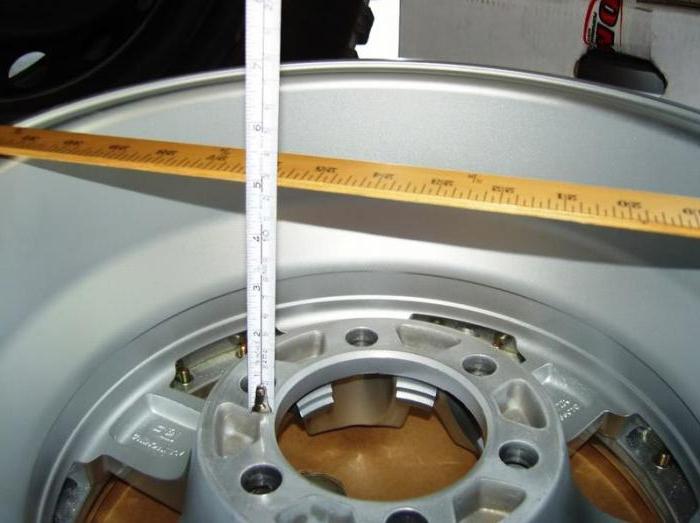

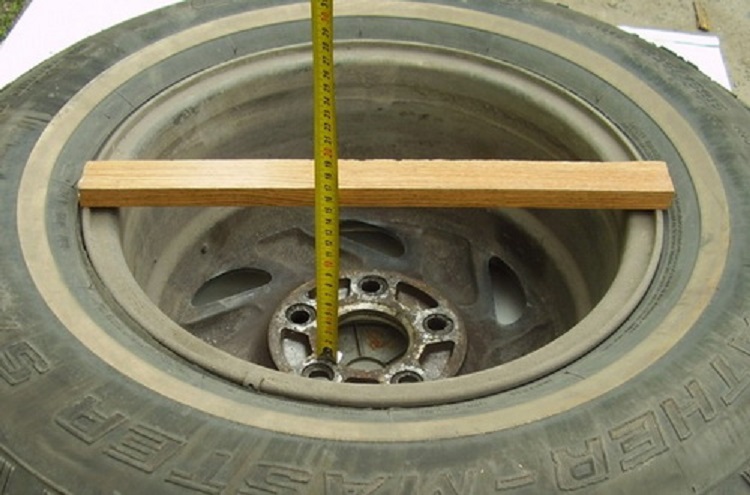

А как замерить вылет диска ET? Для начала нужно замерить значение тылового отступа. Колесо кладется лицевой стороной вниз, на внутреннюю часть диска помещается рейка, причем ее концы должны располагаться на ободе, а не на шине. Замеряется расстояние от привалочной плоскости до нижнего края рейки. Теперь можно переходить к замеру фронтального отступа, для чего колеса разворачивается лицевой частью вверх. Рейка размещается аналогичным образом: края – на ободе, а не на спицах. Замер такой же – от привалочной плоскости до края рейки.

Когда замеры выполнены, можно переходить к расчету по формуле (в миллиметрах): ET = (A + B) / 2 — B, где

• A – тыловой отступ;
• B – фронтальный отступ.

К примеру, А = 153 мм, В = 53 мм, тогда ET = (153 + 53) / 2 — 53 = 50 мм.

Как сделать правильный выбор дисков

Теперь понятно, что изменение вылета диска ET даже на 5 мм ведет к нежелательным последствиям. Поэтому подбор колесных дисков следует вести с учетом рекомендаций производителя транспортного средства — в том числе и величины вылета.

Откуда разные детали для одинаковых автомобилей

Довольно часто бывают ситуации, когда к двум автомобилям, которые отличаются только типом двигателя, приобретаются разные запасные части подвески. Чем это можно объяснить?

Все дело в том, что конструкторами, в ходе проектирования автомобилей, просчитывается большое количество параметров. Исходя из конструкции транспортного средства, составляются те или иные требования для отдельно взятых узлов.

А так как разные двигатели различаются по весу, то и нагрузка, в данном случае на подвеску тоже будет различаться.

Раньше производители закладывали в узлы и агрегаты большой запас прочности. К большому сожалению, в современном автомобилестроении большое внимание уделяется снижению стоимости производства.

По этой причине запас прочности становится меньше. Теперь почти не найти универсальной запчасти и в продажу поступают разные узлы и элементы одной и той же марки автомобиля, но с разными параметрами.

То же самое можно сказать и про вылет дисков. Если раньше этот параметр можно было не учитывать, то в настоящее время это не допустимо.

Непростой выбор

Современная автомобильная промышленность производит большое количество автомобилей. По этой причине изобилия моделей становится очень трудно подобрать колесные диски нужного типа и в соответствии с рекомендациями изготовителя автомобиля. Зачастую владельцам приходится выбирать между красотой, качеством и безопасностью.

Большинство продавцов могут уверить, что небольшое отклонение +/- 5 мм не окажет сильного влияния на эксплуатацию автомобиля. Иногда на деле это так и оказываться, но есть ряд моделей, для которых и это отступление критично. Поэтому соблюдение рекомендации производителей позволит избежать проблем с подвеской.

Какие проблемы могут возникнуть из-за неправильного подбора дисков

Показатель ЕТ важен, так как расчётный изгибающий момент на подвеску в недорогих авто может быть превышен, что приведёт к выходу системы из строя и её деформациям. Это означает необходимость крупного и дорогостоящего ремонта, на который готов далеко не каждый водитель.

Опасность неправильного подбора данной размерности особенно актуальна при эксплуатации дорогих современных автомобилей. Так, положение транспортного средства на дороге тщательно контролируется бортовым компьютером и различными датчиками. Если спускает шина, водителю поступает сигнал о потере давления, при резком нажатии на педаль тормоза колёса не блокируются, так как срабатывает ABS.

То же можно сказать и о стабилизаторе курсовой устойчивости, который контролирует положение автомобиля на дороге и прямолинейность его хода, а также препятствует заносам на дороге, попеременно блокируя то или иное колесо. В данный компьютер, как правило, инженеры заводят определённые показатели размерности колёсных дисков — ЕТ, а как конечный результат — величины изгибающих моментов.

Измерение валета дискаВажно!Если автолюбитель не будет следовать указаниям производителя и неправильно определит размер ЕТ для дисков на своё авто, то датчики могут сбиться, из-за чего система может дать команду для блокировки колёс в совершенно неподходящий момент, и, как следствие, участник дорожного движения попадёт в аварию, не справившись с управлением.

Вылет диска ET — что это, на что влияет, допустимый вылет

Выбирая новые диски для своего авто, владельцы транспортного средства чаще ориентируются на некоторые ключевые параметры изделия. Прежде всего, это материал, послуживший для изготовления диска (сталь, алюминиевый сплав), число отверстий предназначенных для крепления диска, ширина обода. При этом существуют еще один важный параметр, на который владельцы авто редко обращают внимание, чем допускают существенную ошибку. Данный параметр получил общее название – вылет диска (ЕТ).

Как определить какой вылет диска, необходим для определенной модели авто?

Существует ошибочное мнение, что для подбора диска достаточно знать предусмотренное число отверстий для крепления. На самом деле это не соответствует действительности, установить такое колесо на ступицу, конечно, получиться, а вот насладиться комфортной и удобной ездой после этого, скорее всего, нет. Некоторые продавцы дисков также будут уверять своего покупателя, что заявленный производителем вылет диска не оказывает существенного влияния на технические характеристики авто и безопасность во время движения. Естественно, что данный параметр существует совсем не случайно и имеет для нормального передвижения автомобиля большое значение.

Как проводится расчет данного параметра для авто

Вылет диска – это геометрическая величина, он определяется в соотношении между плоскостью диска прилегающего к ступице и средней линией на колесе. Измерение происходит в миллиметрах, и указываются на маркировке диска. Определить какой вылет диска достаточно просто, для этих целей разработана специальная формула, позволяющая точно рассчитать данный параметр. ЕТ=a-b/2, где «а» – это размер промежутка между внутренней частью диска и плоскостью прилагаемой к ступице, а «b» – ширина диска. Полученный показатель указывает на расстояние ширины в колесной базе авто, обеспечивая ее симметрию.

Вылет диска указывается в технической документации автомобиля, любое несоответствие указанному параметру негативно сказывается на эксплуатационных характеристиках автомобиля.

Какой бывает вылет диска?

Существует три различных варианта результата, полученного при подсчете по вышеуказанной формуле. Чаще всего, получается положительный параметр, он измеряется в миллиметрах и в маркировке выглядит как ЕТ10 или ЕТ20. В процессе вычисления может получиться отрицательная величина, в данном случае вылет диска будет отрицательным, в маркировке она будет указана как ЕТ-10 или ЕТ-20. Третьим вариантом полученного результата при измерении показателя вылета диска может составить нулевая величина, в маркировке это будет выглядеть как ЕТ0.

Какие проблемы могут возникнуть, если установить на автомобиль диск, вылет которого не соответствует заявленному параметру?

Неправильный выбор обернется для владельца авто целым рядом проблем, о которых он даже не подозревает. Все функциональные узлы подвески рассчитаны на определенный ресурс работы и способны переносить требуемые показатели воздействия усилия на них. Используя диск, вылет которого не приспособлен к конструкторским особенностям данного авто, происходит нарушение баланса работы узлов и деталей, что ведет к их быстрому износу. Однако это не самый плохой вариант, просто потребуется преждевременный ремонт и лишние затраты средств. В худшем случае поломка может произойти в пути следования, в результате чего, автомобиль может потерять управление.

Точность в отношении показателя вылета диска – это параметр, которым нельзя пренебрегать. Эстетическая привлекательность и стилистическое направление изготовления нового диска не должны стать прерогативой при выборе, первостепенное значение следует отдавать именно геометрическим параметрам колеса.

Вылет диска должен полностью соответствовать параметрам, предписанным технической документацией к авто. Процесс создание автомобиля – это труд сотен людей, инженеров, дизайнеров, ученых, сборщиков. В процессе проектирования и сборки авто учтены сотни различных параметров, на каждый элемент подвески возлагаются определенные требования. Безупречная работа авто полностью зависит от соответствия всех компонентов, поэтому на вопрос о том, какой вылет диска должен быть, существует лишь единственный ответ – тот, что предусмотрен заводом изготовителем.

Рекомендации производителей

Чтобы понять, что такое вылет диска ET 46, нужно понимать, сколько людей трудится над одним автомобилем. Как известно, каждая модель создается усилиями нескольких специалистов: инженеров, дизайнеров и прочих. И здесь важен не только внешний вид, ведь водитель, который будет эксплуатировать транспортное средство, должен быть уверен в своей безопасности. В этом плане подвеска автомобиля занимает далеко не последнее место. Каждая машина индивидуальна, практически как и человек – нет абсолютно одинаковых людей. По этой причине у каждой модели заводом-изготовителем устанавливается индивидуальное значение вылета, отклонения от которого недопустимы.

Нарушение допуска вылета диска ET неизбежно приводит к последствиям разной степени тяжести. В лучшем случае, что может произойти, – это сократится срок службы узлов и деталей подвески, шины будут изнашиваться неравномерно и быстро. В худшем – вся подвеска начнет стремительно разрушаться.

Влияние проставок на ресурс ходовой части

Перед установкой проставок у автолюбителя вполне резонно возникает вопрос по поводу ресурса работы подшипника ступицы. Если применять проставки только с целью обеспечения адаптации новых дисков под стандартные размеры, то это никак не повлияет на работоспособность и срок эксплуатации ходовой части. Если же проставки были установлены для улучшения внешности авто, и при этом вылет изменился и стал отрицательным, то подшипник будет служить меньше.

Чтобы избежать проблем, недостаточно просто установить проставки, требуется адаптировать к новым деталям ходовую часть транспортного средства, рулевую систему, подвеску и тормоза. Без этих действий устойчивость машины снизится.

Проставки улучшают внешний вид транспортного средства и положительно влияют на управляемость. Благодаря им машина сохраняет устойчивость на трассе благодаря увеличению колей и более плавно входит в повороты.

Ответственный узел

Система подвески любого транспортного средства – это один из самых ответственных узлов в автомобиле. Конструкторы не просто так ведут расчеты в отношении нагрузок, которые воспринимает подвеска. Как было отмечено выше, они строго индивидуальны для каждой модели, и по этой причине любая корректировка будет носить лишь деструктивный характер – колесная база уменьшается либо увеличивается. Ни то, ни другое не идет на пользу автомобилю.

Для понимания того, что означает вылет диска ET, стоит привести следующие доводы. Вся масса транспортного средства распределяется между всеми колесами равномерно. При этом на каждое колесо, в том месте там, где оно соединено с дорожным полотном, что именуется пятном контакта, действует сила, направленная от поверхности. Но колесом все не оканчивается, далее нагрузка воздействует на ступичный подшипник, потом передается на стойку амортизатора, а затем на рычаг и наконечники рулевых тяг. При смещении колесной оси даже на самое минимальное расстояние в любую сторону нагрузка на подшипник будет увеличена. Рулевая ось тоже меняет свое положение, что не лучшим образом сказывается на управляемости автомобилем.

Немного о силах, действующих на подвеску

Масса автомобиля равномерно распределена между четырьмя колесами, а сила, которая действует на каждое колесо, направлена от дорожной поверхности. Точкой приложения силы является центр пятна контакта, во время движения этот центр располагается по линии симметрии колеса. Соответственно, ось стойки амортизатора также должна быть направлена к этой центральной линии. Сила действует через центр пятна контакта на стойку с амортизатором, на рычаг и на ступенчатый подшипник, наконечники рулевых тяг, и при конструировании автомобиля учитывается интенсивность ее воздействия.

ET на дисках — что это означает и как рассчитывается

Обозначение в виде двух букв латинского алфавита ЕТ не случайно, так как данная величина является международной и определяется по следующей формуле и выражается в мм, вне зависимости от страны производителя диска:

Вам это будет интересно  О литых колесных дисках r16

ЕТ = Х – Y/2,

Где Х — это расстояние от наружной привалочной плоскости диска до его внутренней грани со стороны крепления к ступице или тот размер, который определяется путём измерения от боковой грани колеса по бортам до его решётки.

Y — это общая ширина изделия по ободу.

Важно! В качестве маркировки производители колёс, как правило, прописывают данную величину как ЕТ20, ЕТ35, ЕТ42 и т. д., и любой профессионал всегда может прочитать её и дать определение этим значениям.

Зачем устанавливать диски с другим вылетом

Установка колес с уменьшенным вылетом способствует повышению устойчивости и, как следствие, колесной базы автомобиля. Таким образом, автомобиль способен уверенно поворачивать и обладает высокой устойчивостью на дороге. С некоторыми изменениями в подвеске и повышается общий комфорт при движении, но это также меняет работу пружин, рычагов, тормозов, износ подшипников, ступицы и другие параметры управляемости.

Иногда установка дисков с меньшим, относительно стандартным вылетом позволяет снизить вес подвески и тем самым улучшить динамику и расход топлива в определенных режимах.

С увеличением вылетов колея уменьшается, и, если вы делаете это без предварительных расчетов, колесо может просто упираться в суппорт тормоза или касаться внутренней стороны колесной арки.

Увеличенный вылет также влияет на работу подвески агрегатов и ходовой части автомобиля. Как правило, колеса меньшего размера и диаметра устанавливаются на некоторые версии автомобилей в зимний период эксплуатации, однако эффективность этого явления не доказана, а в процессе тюнинга уменьшенные версии практически не используются.

Если говорить о том, какие диски выбрать, то в этом случае все зависит от модели автомобиля, возможностей тюнинга и других факторов. Есть диски которые изготавливаются методом горячего тиснения, вторые – под высоким давлением и обработкой металла.

Кованные сильнее и легче, но это не значит, что они подходят для всех моделей автомобилей, все зависит от ситуации. При выборе диска необходимо учитывать значения и расшифровку маркировки в соответствии с международными стандартами, где:

• ET – «Вылет диска» может быть обозначено как Смещение внутреннее или выступающее
• B – это мера ширины диска между краями ободов (измеряется в дюймах. 1 дюйм = 2,34 сантиметра
• «J» – это специальный служебный символ, который обозначает конструктивные особенности конкретной модели
• «D» – диаметр монтажной шины, «d» – диаметр отверстия для ступицы колеса

Следует добавить, что есть случаи, когда диски с увеличенным или уменьшенным вылетом без проблем встают на стандартную ступицу колеса. Однако это не означает, что их использование будет безопасным для различных элементов подвески.

Инженеры автопроизводителя тщательно рассчитывают все моменты поведения колеса, ступиц, амортизаторов, рулевых наконечников, рычагов и т. д., Поэтому использование дисков с размерами, не рекомендованными производителем, может значительно сократить общий срок службы всех этих частей.

Что делать, если вылет не соответствует базовому значению

Если колесо автомобиля «вылетает» за допустимые значения на 10 миллиметров — такой диск покупать не стоит, чтобы вам не говорили его владельцы или продавцы-консультанты. Совершенно другое дело — отклонение на ±5 миллиметров. Такой разброс допускают большинство автопроизводителей, особенно если внешний диаметр покрышки держится «в рамках» стандартных значений.

Если автопроизводитель не рекомендует даже 5-миллиметровое отклонение, а диск продается по привлекательно низкой цене — вы можете решить проблему несовместимости с помощью специальных вкладышей-проставок. Они используются и в том случае, если автовладелец не желает рисковать подвеской и ступицей, надеясь на допустимый разброс значений вылета.

Колесные проставки — что это такое и как их применять

Проставка — это шайба, которая вставляется между ступицей и привалочной плоскостью. Она исправляет неправильный вылет. Кроме того, с ее помощью можно расширить колесную базу и устранить несовпадение отверстий под болты. Причем проставки бывают:

• Тонкими — от 3 до 20 мм по высоте шайбы. С помощью такой вставки можно отодвинуть литой или кованый диск от ступицы, устранив трение шины о подвеску.
• Толстыми — от 20 до 30 мм по глубине. С помощью этой шайбы можно выбрать отрицательный вылет, отодвинув колесо от крыла автомобиля.
• Сверхтолстыми — от 30 до 40 мм. Такие проставки используют мастера тюнинга, подгоняющие литые и кованые колеса к аркам джипов. Для обычных легковых авто сверхтолстые проставки не подходят.

Опытный мастер шиномонтажа может исправить с помощью проставки неправильный вылет, обеспечив долгую жизнь ступице, подшипникам и подвеске. Кроме того, эти вставки применяют для расширения колесной базы. В этом случае используются специальные модели с центровочным отверстием. Однако даже идеально подобранная проставка — это всего лишь «костыль», устраняющий просчеты покупателя неправильных дисков только на время. Решение доверить свою жизнь тонкой металлической шайбе — не самая лучшая идея. Лучше купить правильный диск с первого раза.

Как определить допустимое отклонение ЕТ для диска

Как правило, каждый автопроизводитель диктует свои допустимые отклонения по вылету диска, и они зависят только от конструкции рамы, подвески, суппортов, колёсных арок и других элементов транспортного средства. Это означает, что для каждого суппорта автомобиля существует некий показатель совместимости различных размеров, выражаемого в диапазоне от минимума до максимума ЕТ в миллиметрах. Так, ниже приведены показатели допустимых отклонений для 35 наиболее популярных в России моделей авто:

№ пп	Модель и модификация авто	Диапазоны вылетов, ЕТ, мм
1	Audi A4	35
2	Audi A6	35
3	Audi Q7	53
4	BMW 3	15-25
5	BMW 5	18-20
6	BMW X5	40-45
7	Citroen Evasion	28-30
8	Citroen Xantia	15-22
9	Daewoo Nexia	38-42
10	Daewoo Matiz	38
11	Dodge Caliber	35-40
12	Fiat Bravo	31-32
13	Ford Focus	35-38
14	Ford Mondeo	35-42
15	Ford Explorer	0-3
16	Honda Civic	35-38
17	Honda Jazz	35-38
18	Honda CRV	40-45
19	Hyundai Accent	35-38
20	Hyundai Sonata	35-38
21	Kia Ceed	38-42
22	Kia Sportage	0-3
23	MercedesBenz A-Klasse	45-50
24	MercedesBenz E-Klasse	48-54
25	MercedesBenz ML-Klasse	46-60
26	Mitsubishi Lancer	35-42
27	Mitsubishi Pajero	от -25 до -15
28	Nissan Almera	35-42
29	Nissan Maxima	35-42
30	Nissan Patrol	от -25 до -15
31	Toyota Corolla	35-38
32	Toyota Camry	35-38
33	Toyota Land Cruiser 200	от -15 до 3
34	Volkswagen Golf	35-40
35	Volkswagen Tiguan	20-32

Что касается российских ВАЗов, то эти автомобили универсальны за исключением культовой «Нивы». Так, размерность ЕТ на данные модели авто преимущественно составляет 35-38 мм, что также соответствует многим показателям ведущих мировых автоконцернов.Вам это будет интересно  Все о дисках для автомобиля Шкода Рапид (Skoda Rapid)

Из данной таблицы видно, что отрицательный вылет — это привычные параметры лишь для полноразмерных внедорожников, и чем он меньше, тем сильнее торчат на них колёса, однако это придаёт им дополнительную устойчивость на очень сложных участках плохих дорог, пластиковые накладки по периметру колёсных арок нередко идут в базовой комплектации. Кроме того, на этих марках авто стоит усиленная подвеска, разболтовка минимум 5х115, что лучше, чем на легковых автомобилях, воспринимает изгибающий момент.

В чем еще риск?

Практически все современные автомобили оснащаются системами курсовой устойчивости. Изменение значение вылета диска в любую сторону приводит к тому, что электронный блок управления автомобилем оперирует неточными данными, получаемыми с датчиков. В итоге вся система начинает работать со сбоями, что приводит к неправильным расчетам расхода топлива, АКПП начинает работать со сбоями во время переключения передач. Вот что значит вылет диска ET!

Кроме этого, крутящий момент распределяется неправильно, угол опережения зажигания меняет свое значение. Могут присутствовать и прочие проблемы. Одним словом, все это идет не на пользу автомобилю.

Влияние ширины диска и его вылета ЕТ на ходовые характеристики

Каждому владельцу автомобиля, который задумался об установке диска с нестандартным вылетом, стоит задуматься о последствиях, и в частности, что может произойти после их установки, а также на что конкретно вылет диска влияет:

• Смещение рулевой оси;
• Резкий износ подшипников, раньше положенного срока;
• Кардинальное изменение прежней заводской управляемости;
• Изменение срока службы шин и всех частей и комплектующих подвески.

Все эти причины непросто слова, они основываются на законах физики. Ведь известно что масса любого четырёхколёсного механизма в целом распределена на все её колеса. Точка приложения силы направлена на основание соприкосновения дорожного покрытия непосредственно с колесом.

Даже если предположить теоретически, что ходовая и подвеска абсолютно исправны, то через это основание будет проложен вектор оси колеса. В туже точку направляется и линия вектора амортизатора автомобиля, расположенного в стойке.

Установка колёс со смещённым вылетом изменит вектор этих сил, а значит и их нагрузку. То есть установка не регламентных дисков изменит внешний вид автомобиля делая его уникальным и неповторимым, но ходовые качества ухудшаться, а износ запчастей существенно увеличится. Конечно же, если заводом изготовителем не предусмотренная такая замена.

Силы воздействующие на элементы подвески

Абсолютно на любой элемент подвески действует несколько разнонаправленных сил. И вполне естественно, что этот список увеличивается с усложнением конструкции, чем очень отличаются современные машины. Поэтому мы предлагаем к рассмотрению наиболее простой пример, где ступица крепится к кузову посредством рычага и стойки с амортизатором (система МакФерсона).

Сила оказывающая воздействие на колёса направлена вверх от плоскости по которой движется автомобиль, а масса машины распределяется между всеми колёсами. При этом, точками приложения указанных сил являются центры площади контактного пятна покрышек. И если допустить, что подвеска и углы схождения-развала в идеальном состоянии, а колёса хорошо сбалансированы, то эти центры будут располагаться на оси симметрии каждого колеса. Именно в это место и должна опускаться ось стойки амортизатора.

Далее всё просто. Действующая сила соответствует доле массы авто, приходящейся на колесо. Она направлена от земли и создаёт моменты в рычагах, ступичном подшипнике, а также стойках с амортизаторами. В первых двух случаях это будет растяжение, а в последнем — сжатие. Все эти моменты тщательным образом просчитываются на этапе разработки и создания конструкции. Естественно для каждой детали предусматривается запас прочности, но выше уже упоминалось, что он постоянно уменьшается из-за повсеместного стремления снизить себестоимость производства.

При изменении расчётного вылета, силы меняют свою величину и направленность, ведь уменьшение вылета расширяет колёсную базу, а увеличение – сужает. Это влечёт смещение рулевой оси и изменение параметров поворота руля, моментов сил и векторов их приложения. Также данный аспект негативно влияет и на износостойкость покрышек, манёвренность и управляемость транспортным средством. В комплексе же все указанные факторы приводят к тому, что подвеска эксплуатируется в режиме, который не был предусмотрен автопроизводителем. Снижается уровень безопасности вождения, а также резко падает срок службы большинства элементов конструкции.

В заключение скажем следующее. Если новое колесо с вылетом, не совпадающим со штатным, легко садится на ступицу вашего автомобиля – это не повод безбоязненно его использовать. Нельзя сказать, что эксплуатация транспорта в подобном оснащении будет безопасной. Выходом могут стать колёсные проставки, но только если вылет больше штатного, и вы смогли отыскать подходящие проставки, что зачастую весьма проблематично.

Чем отличаются диски автомобилей ВАЗ между собой

Компания ВАЗ является крупнейшим российским производителем легковых автомобилей. Многие россияне отдают предпочтение этим машинкам за их неприхотливость и простоту в эксплуатации. Но поскольку в процессе эксплуатации любого ТС возникает ряд проблем, то владельцы нередко интересуются тем, как отличить диски ВАЗ 2107 от ВАЗ 2108 и других модификаций при необходимости их замены.

Большой вылет (15,35,40,45) и его увеличение с помощью проставки

Подвеска грузового или же легкового автомобиля чётко нормирована и рассчитана заводом изготовителем и конструкторами, разрабатывающими его. Однако если подойти к этому тюнингу грамотно, то в итоге увеличенная база автомобиля и его колеи сможет повысить устойчивость машины.

И также выступающие за края автомобиля колёса окажутся плюсом при дополнении её пластиковыми модификаторами. Основное, что нужно чётко представлять автолюбителю — ресурс на который рассчитан данный ступичный подшипник, уменьшается в прямой пропорциональности разнице расстояния смещенного диска и родного, рекомендованного заводом изготовителем.

Для увеличения вылета диска применяются так называемый элемент проставка. Она устанавливается плотную между диском и барабаном, или же и ступицей, всё зависит от модели и конструкции тормозов автомобиля. Размеры этих элементов имеют большое значение, их существует несколько типов:

• Толщиной до 6 мм считаются небольшими, при этом, зачастую, длины родного крепёжного болта, хватает чтобы качественно зафиксировать диск вместе с железной проставкой.
• Толщина до 25 мм. в них уже имеется центровочная ступица которая исключает вариант дестабилизации балансировки параметра колеса. Авто приобретает нотки спортивного, агрессивного характера и установленные на него проставки визуально идентифицируются.
• Толщина проставки от 25 до 50 мм, считается достаточно большой. Крепятся к ступице или барабану не только болтами, но и шпильками. Болты рекомендованы для автомобилей типа ВАЗ, крепление шпилькой для таких марок, как Нива или же УАЗ.

Проставка для увеличения вылета должна быть выполнена из прочного метала. Поэтому перед тем как автолюбитель примется за изготовление их вручную стоит подумать, риски и последствия их установки. Всё-таки рекомендовано специалистами приобрести качественные заводские проставки и диски с вылетом, которые будут изготовлены из нужной марки стали, а также соответствовать всем требованиям надёжности и безопасности. Естественно, при выборе и уточнении параметров дисков и проставок стоит учесть количество болтов крепления и их длину.

Потребности водителей

Какой необходимостью вызвано изменение штатного параметра вылета диска? Во многом это обусловлено банальной потребностью владельцев автомобилей. Такой поступок продиктован пренебрежительным отношением к безопасности, зато есть огромное желание повысить свой статус через визуальное улучшение автомобиля. Установка модных дисков, которые пусть и не соответствуют штатному вылету, но смотрятся очень круто и вызывают восторг со стороны окружающих.

К тому же многие подобным образом намерено расширяют колесную базу автомобиля, что придает ему боле спортивный вид. Ситуация усугубляется некоторыми продавцами. Они, может быть, и знают, что такое вылет диска ET, но в угоду себе предпочитают в точности не следовать рекомендациям производителей. В результате они склоняют автолюбителей сделать покупку, а полностью она соответствует автомобилю или нет, это уже не важно.

Главное, диск будет куплен. Обычно при установке дисков с неподходящим вылетом каких-либо проблем не возникает. Однако это еще не повод думать, что эксплуатация автомобиля полностью безопасна. И какая-нибудь неприятность все равно может случиться.

Выход из ситуации

Неужели теперь нельзя приобрести для своего автомобиля понравившиеся диски, у которых вылет не соответствует нормам? К счастью, все не так плохо и из сложившейся ситуации есть выход. Он заключается в использовании колесных проставок. Благодаря такому инженерному решению можно понизить вылет, сместив колеса наружу. Также с помощью таких деталей можно установить те диски, у которых не совпадает расположение крепежных элементов относительно ступицы.

С такими деталями можно не заморачиваться относительно того, что такое вылет диска ET. По внешнему виду металлические проставки напоминают блины. Они устанавливаются между диском и ступицей, за счет чего и меняется значение вылета. Такие детали существенно облегчают водителям выбор. Но ситуации бывают разные. Например, все параметры соответствуют норме (и ширина, и диаметр, и центровочное отверстие, и количество крепежных отверстий совпадает со ступичными), но вылет другой. В этом случае как раз и выручают проставки, только необходимо подобрать нужную толщину блинов.
