Cтоит ли ставить систему контроля давления в шинах и как её ломают в шиномонтаже

Все системы контроля давления в шинах можно разделить на два типа в зависимости от принципа их работы. Первый вариант – самый популярный. В таких системах используются датчики, которые стоят непосредственно в колёсах. Второй вариант встречается реже и, наверное, потихоньку уйдёт в прошлое. В нём нет отдельных датчиков, а работает он за счёт датчиков системы ABS. Разберёмся с обеими конструкциями чуть подробнее.

Как я уже сказал, в первом случае в каждом колесе стоит датчик, который может считывать давление внутри шины, а иногда и температуру. Эти датчики тоже бывают двух видов: первые стоят внутри колеса, вторые – снаружи. Обычно всё же встречаются внутренние, которые крепятся к вентилю. На сегодня это самая популярная система. Преимуществ у неё много: датчики внутри колеса работают надёжно, а сам вентиль служит антенной, которая передаёт сигнал с каждого колеса на свой блок. Сигнал от этих датчиков вполне уверенный, так что «глючит» такая система редко. Но есть у неё и недостатки.

Во-первых, эти датчики работают как передатчики, и им жизненно необходимы батарейки. Срок службы этих батареек разный, в среднем их хватает на пять-семь лет. А менять их нельзя. Любое, даже самое незначительное повреждение датчика чревато утечкой воздуха, так что теоретически они неразборные. Поэтому как только в нём садится батарейка, его нужно менять на новый.

Во-вторых, процесс замены довольно трудоёмкий. Необходимо снимать колесо, разбирать его, менять датчик, всё собирать обратно и балансировать.

Датчики, которые установлены снаружи, таких недостатков лишены. Их ставят вместо колпачков на вентилях, так что замена такого датчика – секундное дело. Но на этом их преимущества перед внутренними датчиками заканчиваются. Во-первых, что легко поставить, то легко и снять, и этим пользуются воришки. Во-вторых, эти датчики работают в агрессивной среде и выходят из строя быстрее внутренних. В-третьих, они мало влияют на балансировку (они легче, чем внутренние), но из-за того, что стоят на месте ещё более лёгких колпачков, могут на высокой скорости изменять положение вентиля. А это грозит травлением воздуха. Ну и, наконец, последнее. Принцип работы датчика таков, что он давит на золотник и запирает воздух в шине самим собой, а не золотником. И если датчик испортится, он начнёт пропускать воздух через себя. А это уже гарантированно спущенное колесо.

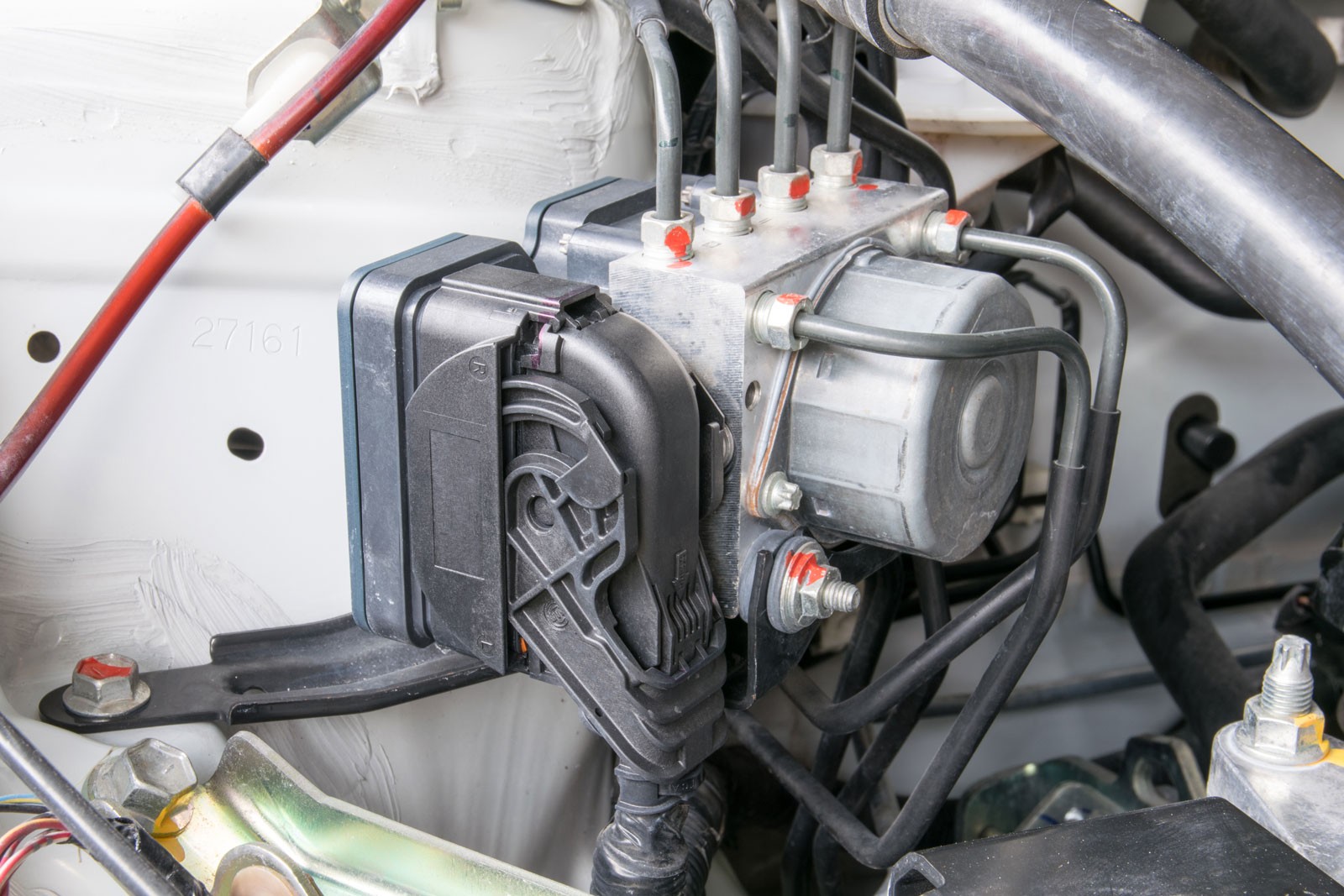

Система контроля давления в шинах, работающая с помощью датчиков ABS, далеко не так совершенна. Точнее, она вообще не совершенна. Само собой, даже самый дорогой датчик ABS понятия не имеет, какое там в шине давление. Поэтому система способна только отслеживать с помощью ABS скорость вращения каждого колеса и делать далеко идущие выводы.

Если колесо сильно спустит, его диаметр станет чуть меньше, крутиться оно будет чуть быстрее. И тогда система контроля давления начнёт подозревать, что что-то пошло не так. Но не всегда. На низкопрофильных шинах она может вообще не заметить, что воздух из шины убежал, а с шинами RunFlat она вообще толком не работает. И это ещё не всё самое плохое.

Хуже, что такая система считает проколом вообще любое затяжное изменение скорости вращения какого-то колеса. А такое происходит с машиной и в нормальной жизни. Например, при затяжном повороте, когда внешнее колесо проходит более длинную дугу и вращается быстрее внутреннего. В этом случае система контроля давления может подумать, что шина испустила дух и выдать на панели «ахтунг». Кстати, так как эта система давления физически не видит, то и показать она его не может и в случае чего только предупреждает, что давление упало. А вот предыдущая, с отдельными датчиками, способна показывать давление в каждом отдельном колесе.

У хорошей системы есть важная особенность: она может предупредить водителя о том, что колесо стало спускать на ходу. Если оно не дай бог стрельнет, водитель почувствует это и без всяких TPMS, а вот небольшой прокол он заметит не всегда. Мало того, на современных переднеприводных автомобилях можно вообще не заметить, как спустило заднее колесо, и дожевать на ходу шину диском. Вот в этих ситуациях и спасает TPMS.

А если сам?

Тяга к прекрасному у нас развита ненормально сильно, поэтому желание сделать свою машину чуть лучше есть почти у всех. Конечно, возникает вопрос и по поводу TPMS: нельзя ли вкорячить в свою машину нечто подобное? Можно. Но начнём с чего-то попроще.

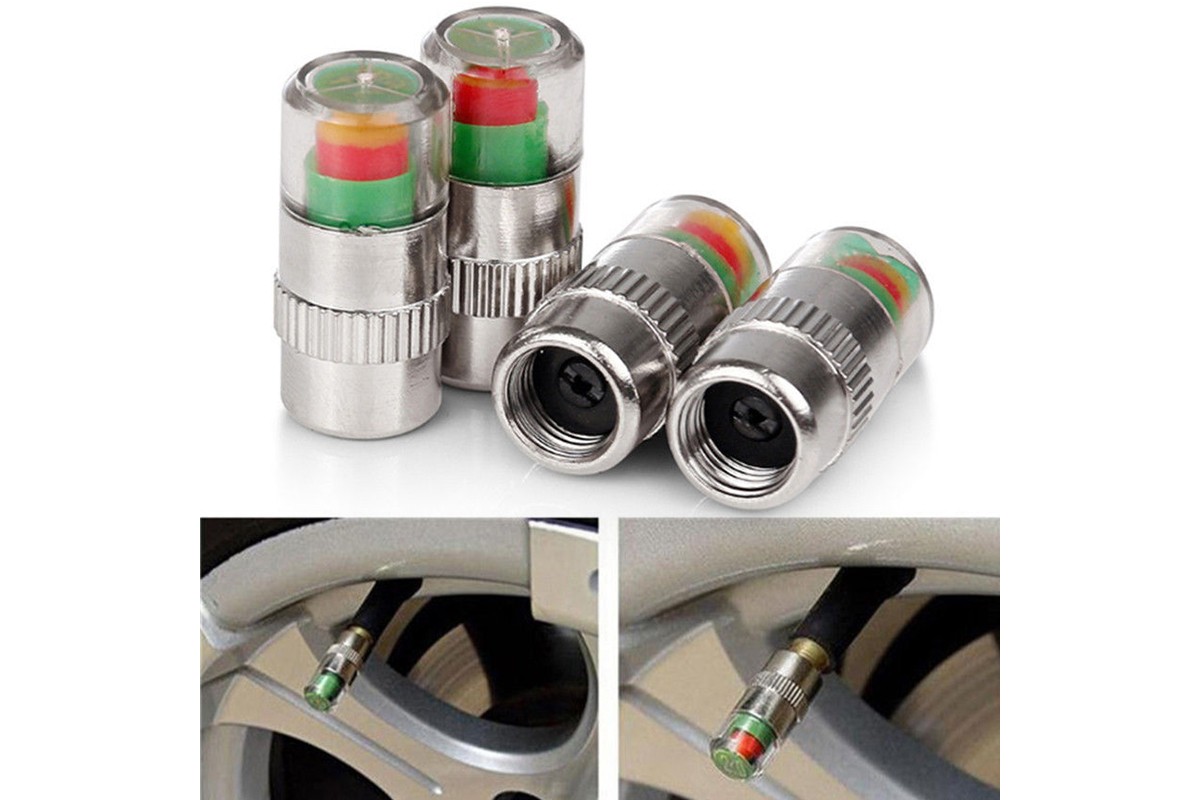

В продаже встречается самый примитивный аналог такой системы – колпачки на вентили, которые меняют цвет в зависимости от давления в шине. Такую, с вашего позволения, «TPMS» ставить просто: открутил с ниппелей колпачки, накрутил эти чудо-устройства, и всё – счастье. Но не абсолютное.

Главный недостаток – это необходимость ходить вокруг машины и смотреть на цвет этих колпачков. Сидя внутри, да ещё и на ходу, ничего, конечно, понять невозможно. Так что, как ни крути, а это самый настоящий эрзац, и полноценную систему TPMS эти штуковины заменить не могут. К тому же они работают по принципу «нормально или нет» и показать значения давления не могут. Правда, есть особо продвинутые колпачки – трёхцветные. В них зелёный цвет обозначает норму, жёлтый – тревогу, красный – всё, приехали. Но в любом случае точность этих приспособлений очень низкая, и ориентироваться на них не стоит. Не знаю насчёт всех производителей, но пока идеальных изделий в природе не встречал. Может, конечно, они и существуют, но это не точно.

Другой недостаток «умных колпачков» – это их вес. На скорости они дают слишком большую нагрузку на вентиль, что чревато теми же самыми утечками воздуха из шины. И, наконец, они почти всегда намертво прикипают. Обычные пластиковые колпачки открутить намного проще, чем эти чудеса техники из алюминия или латуни. Кстати, эти два металла сами по себе образуют электрохимическую пару, поэтому при необходимости просто подкачать колесо такие датчики часто приходится просто срезать и выкидывать. Ладно, они хотя бы стоят копейки – не жалко.

Если хотите недорогого эксперимента, попробовать можно. Но всё же это даже близко не TPMS. А ведь при желании её всё-таки можно поставить. Почти что полноценную!

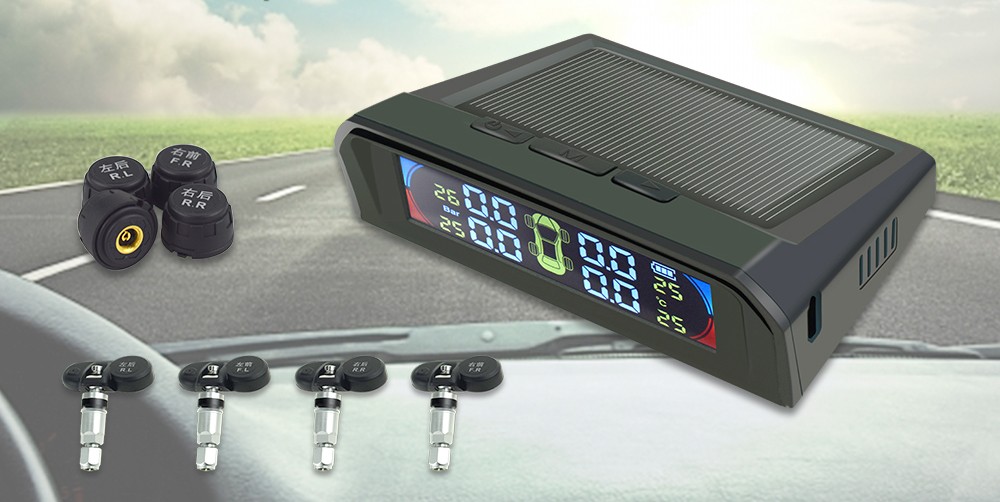

Почти полноценную – потому что экранчик всё равно придётся ставить отдельно. В комплектах, которые есть в продаже, всегда наличествует сам дисплей (в нём же – приёмник сигнала с датчиков) и набор датчиков. Датчики бывают разными: и внутренними – на вентилях, и внешними – на колпачках. В первом случае всё выглядит вообще по-взрослому – как штатная система TPMS, но с отдельным экраном. Судя по отзывам, некоторые такие системы работают прекрасно. Показания у них точные, надёжность вопросов не вызывает. Вот только цена кусается. Комплекты за три тысячи могут показать давление в шине, а могут – в жилом модуле МКС. Как повезёт. Более дорогие и от хорошего производителя работают намного точнее. Но и стоят они дороже – тысяч от пяти-шести и до пятнадцати.

Монтаж, как вы понимаете, несложный. Особенно с внешними датчиками-колпачками: накрутил их вместо штатных колпачков, прилепил в салоне экран и радуешься жизни. С внутренними надо повозиться: разбирать колёса и менять вентили.

С приёмниками-дисплеями есть тонкость: некоторые из них передают сигнал по радиоволнам и включаются просто в прикуриватель. Такие системы могут терять сигнал от любых помех.

Наиболее навороченные TPMS, предназначенные для самостоятельной установки, работают через блютуз и коннектятся со смартфоном. Схема рабочая и удобная, хотя и недешёвая.

Причины потери воздуха в шинах

Надеемся, что убедили вас в необходимости периодически контролировать давление в колесах. Но почему хорошо накачанные колеса могут терять давление? С проколом все понятно, но если прокола нет? Не секрет, что утечка воздуха из шины может происходить из-за целостности шины, и этому есть много причин.

• Например, иногда воздух находит небольшое отверстие для выхода между шиной и диском, если последний не новый.
• Иногда это может быть так называемый медленный прокол, когда отверстие в шине настолько мало, что давление падает очень медленно.
• Колесо внезапно сдувается, когда шина на короткое время отсоединяется от диска, и давление сразу же падает. Это происходит во время резких маневров или при движении в сторону.
• Зимой колеса, раздутые в жару – от холода теряют давление из-за сжатия воздуха внутри.
• С другой стороны, накачивание холодных колес на холод может привести к излишне высокому давлению летом. В начале движения и нагрева колеса нагретый воздух значительно расширяется, что может привести к росту давления воздуха.

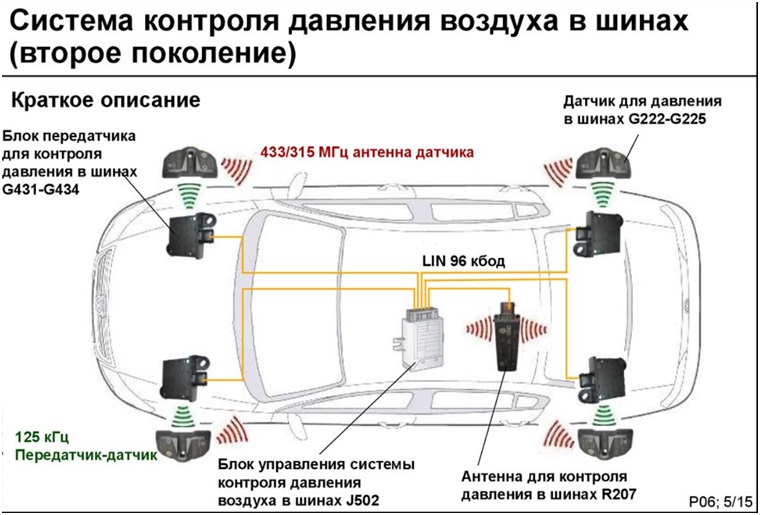

Система прямого измерения давления

Данная схема предполагает получение данных от каждого колеса через специальный датчик. Схема работы предполагает наличие:

• датчик давления в шине;
• блок управления;
• дисплей;
• специальная антенна.

Установка датчиков давления обычно не доставляет каких-либо затруднений. Данное устройство представляет собой обычный вентиль, он вставляется в колесо вместо штатного. Информация передается на центральный узел управления по беспроводному каналу. Устанавливается определенная периодичность. Обычно интервал равен 1 минуте.

Нужно отметить: периодически требуется замена батарейки. Обычно срок работы одного аккумулятора составляет 7-10 лет. Сам АКБ чаще всего представляет собой компактную батарейку в виде небольшой таблетки.

Важным узлом является приемная антенна. Она получает информацию от всех датчиков одновременно и передает их на блок управления. Обычно в качестве приемной антенны выступает антенна ЦЗ – центрального замка.

На дорогих автомобилях либо в максимальных комплектациях транспортных средств среднего уровня используется индивидуальная антенна для каждого датчика. Такой приемник располагается обычно в колесной арке транспортного средства. Важное преимущество подобной конструкции – это возможность контролировать давление во всех колесах индивидуально. Для сброса ошибки обычно не требуется специальное оборудование.

Основным вычислительным устройством в подобных системах является блок управления. Он получает информацию от всех без исключения датчиков. После выполняет их анализ: сравнивает полученные значения со стандартными. При несоответствии таковых выводит сообщение на панель приборов автомобиля. Стоит отметить: далеко не все системы позволяют осуществлять контроль за давлением в шине на каждом колесе.

Потребуется остановить автомобиль, проверить уровень во всех колесах, после чего устранить неисправность. Отдельные системы позволяют осуществлять вывод текстовой, а также графической информации на специальный дисплей. Это существенно упрощает диагностику колес, делает её более доступной.

Некоторые TPMS позволяют оценить уровень изменения давления, определить его интенсивность:

• незначительное;
• сильное;
• внезапное.

Отдельные виды TPMS предусматривают автоматическую адаптацию: не требуется осуществлять какие-либо манипуляции с системой. В некоторых случаях при замене шин либо датчиков требуется осуществить перепрограммирование с использованием специального оборудования. Прописать нужные значения возможно и самостоятельно. Но подобное возможно далеко не на всех моделях TPMS.

Достоинства применения системы контроля давления шин автомобиля

В инструкции к устройству оговорено, что основная задача системы – обеспечение безопасности движения. Помимо этого, контроль позволяет своевременно определить отклонения, а значит, вовремя подкачивать колеса (восстанавливать давление до нормы). Это в свою очередь дает возможность:

Измерение давления в шине

1. Увеличить срок службы шины.
2. Экономить на топливе (до 5% по данным, взятым из инструкций к самым популярным моделям).
3. Сократить тормозной путь.
4. Исключить склонность машины к заносу.
5. Улучшить управляемость и курсовую устойчивость.
6. Снизить нагрузки на элементы и узлы ходовой части машины (легковой, грузовой, пирцепа).

Где находятся датчики давления и их основные разновидности

Не составит труда самостоятельно разобраться с тем, как работает датчик давления. Все их можно разделить на следующие основные категории:

• механического типа;
• электрические.

Механические представляют собой конструкцию передающую данные в аналоговой форме в специальный блок управления. После чего она преобразуется в удобную для восприятия форму. Принцип работы подобных устройств сравнительно прост. Это и является основной причиной надежности. Функционируют таковые устройства также как обычные манометры.

Визуально механические датчики представляют собой обычный колпачок от камеры – декоративного типа. Верхняя часть выполнена прозрачной, под ней находятся 3 коаксиальных цилиндра. Представляют собой слои пластика разных цветов. Цилиндр самого малого диаметра имеет желтый цвет. Располагается таковой внутри красного. Под давлением все слои легко перемещаются друг внутри друга.

Каждый цвет обозначает давление. Если оно нормальное – то цвет под колпачком зеленый. Если чуть меньше, чем нормальное – выдвигается желтый слой. При падении ниже 1.5 атм – выдавливается красный цвет.

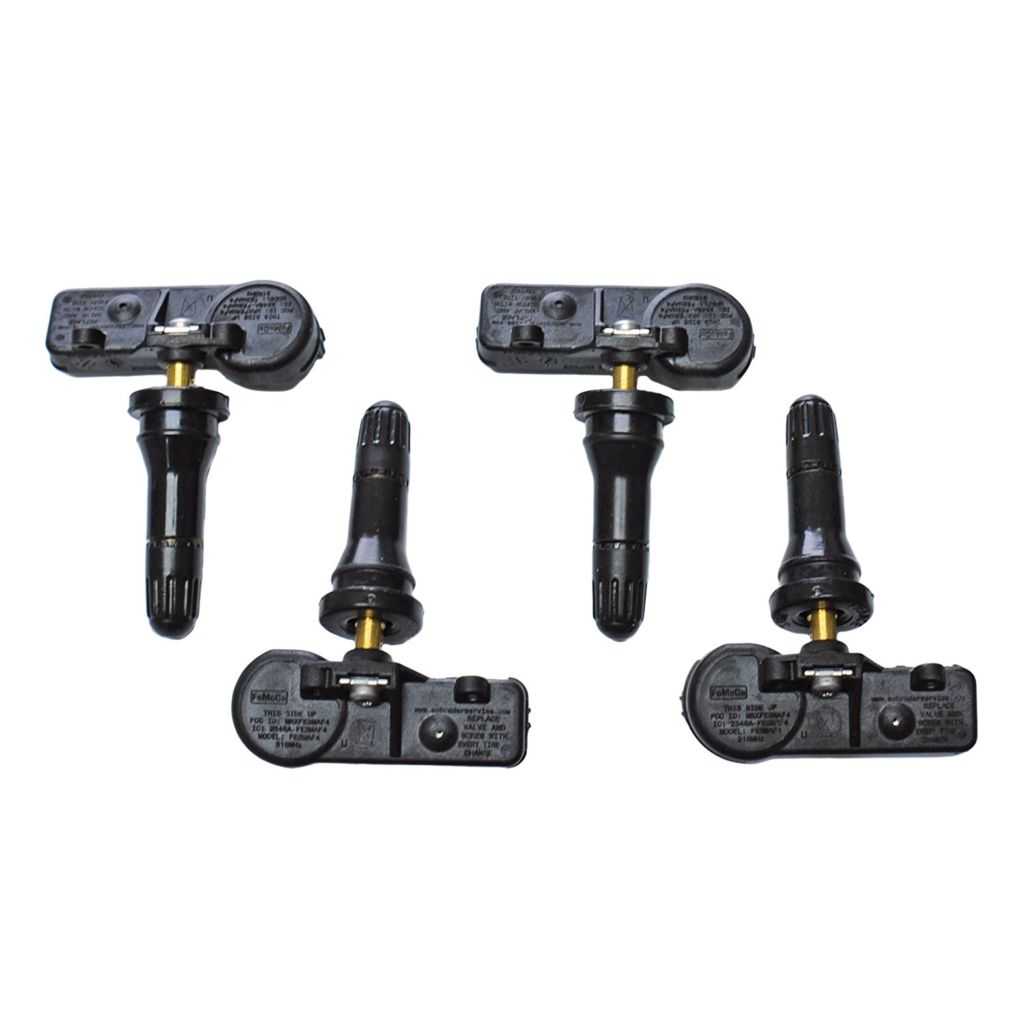

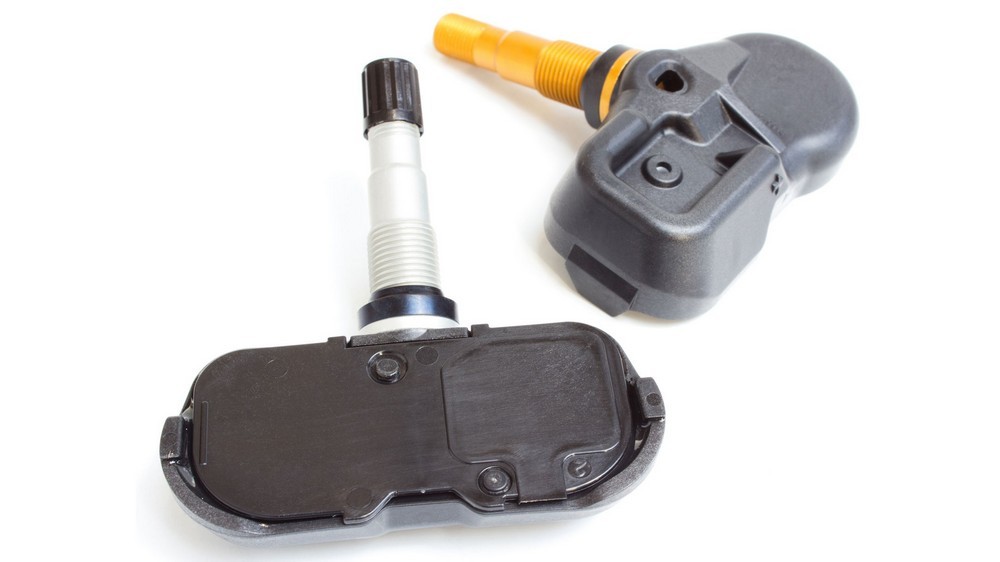

Электронные датчики обычно устанавливаются внутрь колеса. Наиболее удобный, точный – вентиль. Предполагается монтаж вместо стандартного, установленного в шину. Разобраться где находятся датчики большого труда не составит. При необходимости можно легко разобраться? как отключить систему.

Зачем устанавливать систему TMS

Многие производители автомобилей устанавливают датчики в новые автомобили по умолчанию. Если это не сделано производителем, водители должны дополнительно приобрести эти ценные устройства. Благодаря им вы можете получить такие преимущества:

• Безопасность вождения При различных давлениях в шинах автомобиль теряет устойчивость рулевого управления и не всегда подчиняется водителю. Это увеличивает риск несчастного случая. Опасность особенно возрастает при движении на высоких скоростях.
• Экономия. На расход топлива влияют разные параметры, даже если двигатель очень экономичный, может произойти перерасход. Причина – увеличение пятна контакта с дорожным покрытием. ДВИгатель вынужден работать более интенсивно и тянуть повышенный вес.
• Экологичность. Увеличение расхода топлива на автомобили приводит к увеличению выбросов выхлопных газов. Многие производители автомобилей стараются сделать свою продукцию максимально экологически чистой.
• Срок службы шин. По мере снижения давления ресурс снижает производительность шины. Современные контроллеры своевременно предупреждают водителей об этом.
• типы систем контроля давления

Все многообразие датчиков можно разделить на две разновидности:

Внешне. Компактные устройства, заменяющие колпачки. Они служат для блокировки воздуха в камерах и регистрации изменений давления. Некоторые модели определяют изменения, вызванные естественными колебаниями. Главный недостаток такого типа устройств – уязвимость. Они могут быть украдены или случайно повреждены.
Внутренний. Устройства обладают повышенной надежностью, они защищены от внешних воздействий. Устройства рассчитаны на установку в полости шин, поэтому украсть их просто невозможно, их единственный недостаток – более высокая цена.

Преимущества и недостатки системы

Можно выделить следующие преимущества:

1. Повышение уровня безопасности. Это один из главных и важных преимуществ системы. С помощью TPMS водитель может вовремя установить неисправность в давлении, тем самым предупредить возможные поломки и ДТП.
2. Экономия. На установку системы потребуются какие-то средства, но в перспективе они окупятся. Оптимальное давление поможет рационально расходовать топливо. Также увеличивается срок службы шин.

В зависимости от вида системы, у неё есть и определенные минусы:

1. Подверженность к хищению. Если внутренние датчики украсть невозможно, то внешние скручивают часто. Внимание несознательных граждан также может привлечь дополнительный дисплей в салоне.
2. Сбои в работе и неисправности. Автомобили, прибывшие из Европы и США, часто поставляются с демонтированными колесами для экономии пространства. При установке колес может потребоваться калибровка датчиков. Сделать это можно, но могут потребоваться определенные знания. Наружные датчики подвержены воздействию внешней среды и механическим повреждениям, что может привести к их поломке.
3. Лишний дисплей (при самостоятельной установке). Как правило, дорогие машины изначально оборудованы системой контроля давления. Вся информация удобно выводится на экран бортового компьютера. Установленные самостоятельно системы имеют отдельный дисплей, который смотрится чужеродно в салоне. В качестве альтернативного варианта устанавливают модуль TPMS в прикуриватель. При длительной стоянке и в любой момент его можно просто снять.

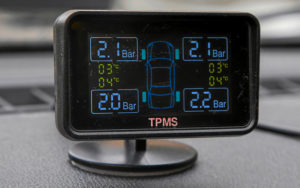

   Внешний дисплей системы контроля давления

Система косвенного измерения давления

Данная конструкция является наиболее просто устроенной. Потому стоимость её сравнительно невелика. Фактически она является расширением программного блока ABS. Фактически, система регистрирует не отсутствие давления, а уменьшение габаритов колеса.

При наличии прокола, выходе воздуха и покрышки диаметр его уменьшается. Соответствующая информация передается в ЭБУ, после чего сравнивается с заданными стандартными параметрами. Обнаружение несоответствия позволяет определить, в каком именно колесе присутствует прокол. Далее «загорается» сигнал о недостаточном давлении.

Ещё одна разновидность – осуществляется измерение частоты вращения колес. Подобное решение также представляет собой подпрограмму, встроенную в систему ABS. Определяется отрезок пути для каждой шины. Далее полученная информация проверяется, сравнивается с записанной в ABS. Несоответствие обозначается соответствующим сигналом.

Так как определение должного уровня давления определяется на основании полученных данных, их сравнения, то после проведения сервисных работ требуется провести калибровку. ЭБУ получает новые данные для последующего сравнения с информацией, получаемой от подсистемы ABS. Основные преимущества косвенной системы:

• сравнительно низкая цена;
• отсутствие дополнительных конструктивных элементов.

Имеется и существенны недостаток: низкая точность. Порог отклонения от указанного давления составляет 30%.

Цена вопроса

«Прямые» устройства для самостоятельной установки (комплект из датчиков, управляющего блока, монитора, проводов) продают за 3500-5000 рублей. При заводском монтаже стоимость TPMS такого типа намного ниже, а «косвенные» системы отличаются от штатного варианта только программным обеспечением. То есть переход России на обязательное оснащение всех новых машин сильно по кошельку не ударит. Выгода, помимо умозрительного повышения безопасности: перед дальними поездками не надо бегать по периметру с манометром. Да и жизнь дороже.

Устройство «прямой» TPMS почти стандартное у всех производителей. В пластмассовый корпус монтируют комбинированный датчик давления, ускорения и температуры, ВЧ-передатчик и элемент питания. Все это крепится на штатный вентиль колеса, который ­используют как антенну.

Как узнать оптимальные параметры давления в шинах?

В заключение остановлюсь на оптимальных параметрах внутрикамерного давления, т. к. оно для разных марок/моделей может различаться.

Если у вас имеется документация на авто от завода-изготовителя, то в ней обязательно указаны нужные значения шинного давления для передних и задних колес, а также их рекомендуемый размер.

Эту же информацию вы можете получить в авторизованном дилерском центре вашей марки.

Если же вы приобрели авто с рук, то поищите требуемые параметры на шильдиках. Обычно такая табличка имеется на тыльной поверхности топливного лючка или на стойке передней двери.

Нужную информацию также можно почерпнуть в интернете. Но если для вашей модели оптимальное значение шинного давления установить не удалось, то можно воспользоваться усредненным стандартом для легковушек.

Он составляет:

• Для переднего моста – 1.9-2 атм;
• Для заднего моста – 2.2 атм.

Возможные неисправности и их признаки

Рассмотрим основные причины, когда система может подавать сигналы о недостаточном давлении:

• после смены колес;
• при смене их взаимного расположения (взаимной перестановке).

Если после таких манипуляций система подает сигналы о разбалансировке давлений, то надо сбросить настройки и вернуться к базовой установке. Контрольный сигнал может гореть и после переустановки базовых настроек. Рассмотрим характерные случаи данных неисправностей:

1. Горение контрольной лампы сигнализирует о сильной разности давлений. То есть, показатель давления хотя бы в одном из колес не соответствует настроенным значениям.
2. Мигание индикатора означает выход из строя системы. Для избавления от ошибки придется прибегнуть к помощи сервисного центра.
3. Горение индикатора во время спортивного вождения, движения по скользкой, грунтовой дороге не считается неисправностью, если при устранении причин, вызывающих ошибку, сигнальный индикатор гаснет.

Каковы ваши действия после сигнала о неудовлетворительном давлении? Прежде всего, надо руководствоваться тем, что система исправна и индикатор свидетельствует о реальных недостатках ходовой части автомобиля. Поэтому следует сразу понизить скорость, не используя резких торможений и стремительного вращения руля. Затем следует остановиться и произвести проверку целостности шин и измерить давление.

Датчик давления в шинах Toyota

Но не следует бездумно доверяться системе проверки давления. Так, если колеса равномерно теряют давление, система не будет подавать аварийный сигнал. Точно так же не сможет она среагировать на слишком быстрое падение давления. Такое случается при резком разрушении колеса. Это связано с особенностью определения и подсчета отклонений. Для их правильной диагностики машине требуется совершить небольшой пробег – только в этом случае программа выдает сигнал несоответствия.

Кроме того, базовую установку следует обновлять регулярно через каждые 10000 км пробега или один раз в год, чтобы исключить погрешности и ошибки системы.

Инструмент для удаления вмятин на автомобиле Pops-A-Dent (Черный)

Устройство косвенной системы

По сути, это программное расширение АБС в сочетании с базовыми «умениями» ESP/ESC и прочей бортовой электроникой. Задействованы штатные датчики вращения колеса. Электроника отслеживает изменения (у спущенного колеса частота вращения растет) и по ним диагностирует отклонения от нормативного давления.

Датчики давления в шинах — какие выбрать?

Высокой точности этим способом не добиться, но ее и не требуется. Система сигнализирует о потере давления в одном из колес с индикацией его позиции. Либо в нескольких, но без подробных уточнений. Значимым отклонением считается 0,3 бар, опасным – 0,5 бар.

В некоторых ситуациях «косвенные» системы трактуют как снижение давления иные процессы: при буксовании на скользких покрытиях, неравномерном размещении груза, активном маневрировании, на крутых подъемах и спусках.

Проблема отчасти решается запрограммированной задержкой оповещения о спущенном колесе (обычно около минуты). Если за это время скорость вращения колеса придет в норму, оповещение отменяется.

Чтобы система не сигналила попусту, например при сильно изменившейся загрузке автомобиля, водитель может перезапустить систему, задав электронике новые «нормы» давления (адаптация). То же – при сезонной замене шин и работах с ходовой частью.

1 — сигнал нагрузки/крутящего момента двигателя; 2 — блок управления двигателем; 3 — выключатель стоп-сигналов; 4, 5, 8, 10 — датчики частоты вращения колес; 6 — сигнал стояночного тормоза; 7 — блок управления ABS; 9 — клавиша индикатора давления в шинах; 11 — монитор; 12 — диагностический интерфейс шин данных; 13 — панель приборов; 14 — звуковой сигнализатор; 15 — световой индикатор давления в шинах; 16 — датчик поперечного и продольного ускорения; 17 — датчик ускорения вокруг вертикальной оси.

Дорогие системы

В более дорогих системах контроль осуществлять гораздо проще. Если в авто установлено 4 индивидуальных антенны, на отдельную панель выведется сигнал, какая именно из покрышек в данный момент спускает. Принцип работы датчика давления в шинах основывается на получении и передаче информации через антенну на блок бортового компьютера. Также водителю доступна информация об уровне накачки в каждом из колес в режиме реального времени.

Конструкция

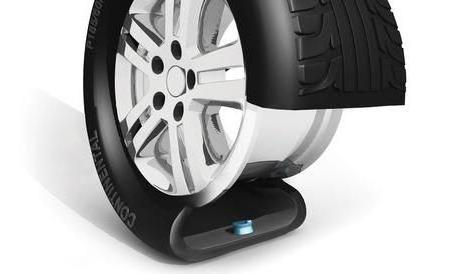

Работает такое оборудование за счет датчика, который устанавливается на диск, внутрь покрышки. Система включает в себя несколько компонентов:

• блок управления;
• ЖК-дисплей;
• приемную антенну;
• датчик давления в шинах.

Принцип работы («Тусон Хендай» не исключение) состоит в восприятии блоком сигналов, исходящих от каждого датчика. Последний элемент представляет собой сложное устройство, которое включает:

• датчик температуры;
• датчик давления воздуха;
• электронные механизмы управления и измерения;
• аккумулятор;
• антенну, которая передает полученный сигнал дальше на блок управления.

Ситемы контроля Ritmix

Будучи установленными на легковые или грузовые машины, работают они следующим образом:

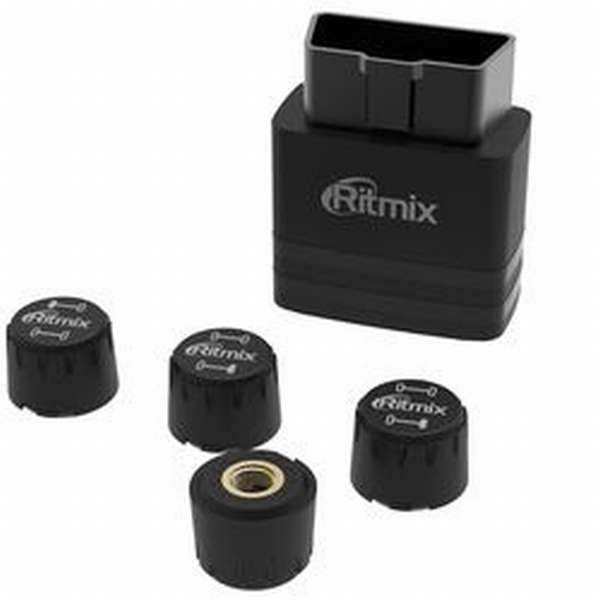

Система Ritmix RTM-400

1. Данные о давлении считываются установленными на ниппелями датчиками.
2. Передатчики работают в интерактивном режиме, непрерывно поддерживая связь с головным устройством.
3. При падении давления хотя бы в одном из колес, срабатывает звуковое оповещение.
4. Некоторые модели обладают возможностью передавать данные по Bluetooth. В этом случае все сведения можно вывести на экран смартфона.
5. При запущенном зажигании параметры отображаются на мониторе головного устройства, которое можно установить в любом удобном для водителя месте.

При минимальных затратах на данный девайс, вы обретаете возможность управлять машиной (легковой или грузовой) в оптимальном режиме.

Неисправности штатных систем TPMS, активация

Основные причины неработоспособности штатных систем контроля давления в шинах:

• неисправность основного блока;
• нарушение приемопередающего тракта;
• разряд элементов питания датчиков на колесах;
• механические повреждения и отказ отдельных датчиков;
• неполадки по питанию (часто в аварийных случаях, а также при движении по пересеченной местности);
• экстренная замена колеса на неукомплектованное встроенным датчиком либо с датчиками, выполненными по другому стандарту (европейский стандарт радиотракта 413 МГц, американский – 315 МГц).

В этих случаях бортовой компьютер дает сообщение об ошибке, часто сопровождаемое световыми и звуковыми сообщениями. В некоторых случаях они отвлекают водителя от процесса управления транспортным средством. В этой ситуации следует программно отключить TPMS согласно инструкции по эксплуатации автомобиля. Если поврежден один из датчиков, можно перепрограммировать уровень срабатывания данного датчика на нулевой уровень, если это допускает обеспечение.

В некоторых авто центральный блок установлен в полости днища, и может быть поврежден растительностью при движении на грунтовой дороге. Следует визуально оценить целостность проводки и разъемов блока.

При адаптации датчиков, имеющих персональный идентификационный код, соблюдают последовательность: переднее левое, затем правое колесо, после заднее правое и потом левое. При этом используют специальное оборудование.

Процесс настройки датчиков при полной замене колес (с летней на зимнюю резину либо установке нового комплекта) непрост. Например, на Cadillace Escalade он представляет:

• включить стояночный тормоз;
• включить зажигание;
• одновременно нажать на кнопки открытия и закрытия дверей и удерживать 5 сек, после прозвучит двойной сигнал и активизируется функция запоминания шин;
  последовательно для левой передней — правой передней — правой задней – левой задней следует выполнить активацию: изменить давление в шине (проще уменьшить, нажав на золотник) до звукового сигнала;
• по окончании прозвучит двойной сигнал окончания процедуры, высветится индикация дисплея;
• выключить зажигание;
• накачать колеса до необходимого давления;
• закрутить колпачки, операция закончена.

Вся операция ограничена по времени (около 5 минут), поэтому к ней надо подготовиться заранее.

Как установить и настроить датчик

Установка датчиков давления – новое веяние в тюнинге авто. В результате автомобиль получает полезную опцию, позволяющую максимально минимизировать риски опасных ситуаций. Кроме того, низкое давление способствует быстрому выведению из строя самой резины. Датчик давления поможет снизить аварийность и сохранить ресурс колесной резины.

Датчики давления, особенно если выбор пал на небольшие простейшие устройства, не требующие дополнительного оборудования, можно установить самостоятельно. Многие иномарки комплектуются ими в обязательном порядке. Но пока это явление не массовое. Установить их нетрудно, для этого следует разобраться в их разновидностях и способах функционирования.

Варианты датчиков, предлагаемые к продаже в отечественных автомагазинах

1. Внешние датчики – приборчики, которые монтируются вместо золотников. Принцип их действия – блокирование воздуха в шине. Многие устройства, предлагаемые для приобретения, показывают изменения давления в шинах из-за естественных колебаний. Их отличительной особенностью является изменение цвета при изменении давления. Существенный недостаток устройств – плохая защищенность от механических повреждений и вандалов – скрутить датчик не составит особого труда, и сделать это можно руками.

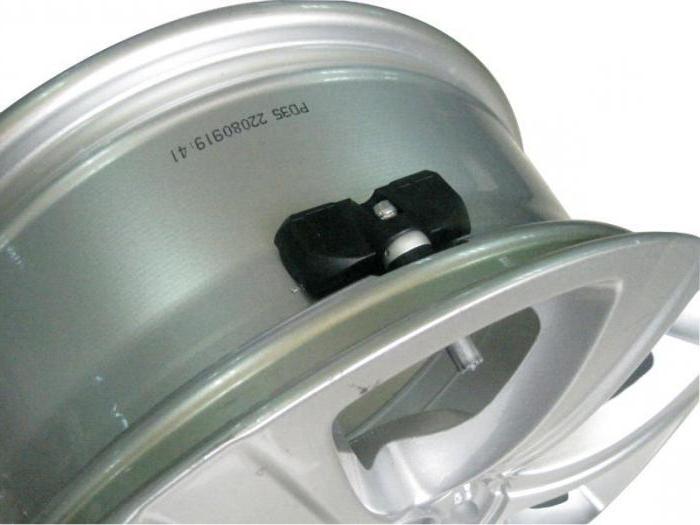

2. Внутренние датчики более надежные, так как полностью защищены от внешних воздействий. Находятся они в полости шины. Украсть их также невозможно – только вместе с колесом. Их существенным недостатком является высокая цена. Самое простенькое устройство может стоить до 5 – 7 тыс. руб., а приборчик с повышенным функционалом – до 8000.

Мы рассмотрели разновидности устройств по способу крепления. Не лишним будет разобраться и с вариантами приборов, различающихся по способу определения давления. Все устройства можно разбить на несколько групп. Начнем с простейших:

1. Механические. Самые простые и дешевые. Конечно, они выпускаются только для наружного крепления и стоят в пределах 1000 руб./комплект. Это простейшие устройства, принцип действия которых основан на смещении колпачка под давлением воздуха в шинах из зоны нормального давления (зеленой) в зону пониженного (красную). Они не оснащены чипами и предавать информацию на пульт управления не могут. Мониторить их работу можно только визуально.
2. Более сложные технически и удобные эксплуатационно – электронные. Такие устройства уже снабжены чипами, способными передавать информацию на простой электронный дисплей, имеющий только две позиции: зеленую — все в порядке, и красную – проверьте колеса.
3. Еще более сложные и дорогие с огромным функционалом – внутренние электронные. Состоят из нескольких частей: внутренней – монтирующейся в колеса и внешней – мини-компьютера. Он собирает информацию со всех датчиков, анализирует и показывает температуры колес, скорости их вращения и пр.
4. Самые сложные, передающие всю информацию с помощью особого ПО прямо на смартфон владельцу.

Установка и настройка

1. Проще всего установить механические датчики, достаточно вкрутить их вместо штатных колпачков. Дополнительной настройки они не требуют.
2. Электронные устройства устанавливать сложнее по причине наличия блока управления, который может работать автономно или подсоединяется к прикуривателю. Для начала его переводят в режим обучения и далее действуют по прилагаемой к прибору инструкции. Как правило, датчики рекомендуют ставить по кругу с левого переднего колеса. После монтажа каждого датчика надо следить, чтобы он правильно отображался на дисплее. Иначе их следует переставить в соответствии с отображающимися параметрами.

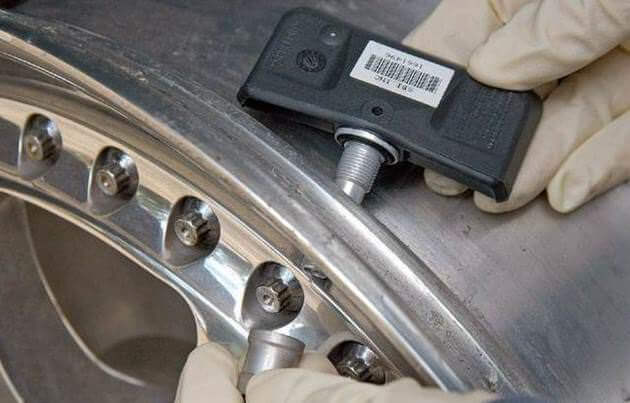

3. Сложнее всего устанавливать внутренние датчики: для их монтажа понадобится шиномонтажный станок. Лучше, если установку проведут профессионалы. После монтажа не забудьте проверить правильность установки сосков датчиков. Для этого необходимо накачать колеса. Дополнительные настройки не потребуются, если снятие информации предполагается проводить с дисплея системы (он идет в комплекте). Можно подключить пульт к магнитоле – для этого надо скачать приложение и по инструкции провести обучение, спуская и накачивая по очереди все шины.

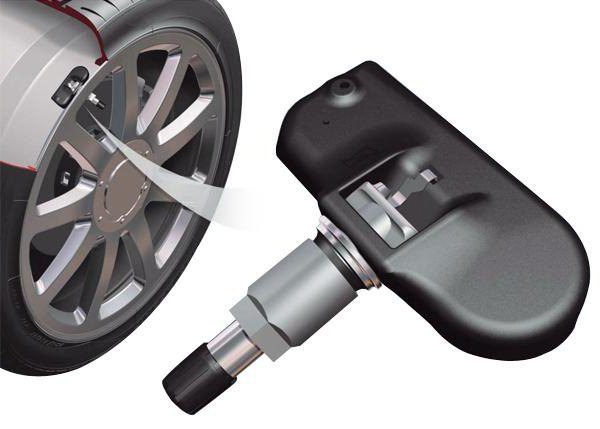

Как работает датчик давления в шинах? Принцип действия и место установки

Зачастую он монтируется на место штатного вентиля. Информация о давлении в колесе передается на блок каждые 60 секунд. А что касается батареек, которые там расположены, то об этом производитель давно позаботился. Аккумулятор поддерживает работоспособность колесного датчика на протяжении 7-10 лет. Однако менять его не приходится – по истечении данного срока на место устанавливается новая деталь. Поэтому если приобретать датчики, то только не б/у – даже продавец не сможет сказать, сколько они отъездили до снятия и пролежали на полке.

В качестве антенны, которая будет принимать сигнал от каждого из четырех колес, может использоваться элемент центрального замка. На некоторых машинах устанавливается отдельный элемент, который воспринимает импульсы от каждого датчика. Располагается он в колесной арке. Такое решение позволяет выполнять контроль давления в каждом колесе и выводить все данные на ЖК-дисплей в салоне автомобиля. Управляющий блок получает сигнал от антенны и сравнивает эти данные с заводскими параметрами. Если уровень давления колеса ниже нормы, на панели загорается контрольная лампа. В некоторых случаях это сопровождается звуковым сигналом. Он указывает, что давление в одной из шин ниже нормы. В каком именно колесе – неизвестно. Водитель должен сам при помощи тестера определить, какое из колес спускает.
