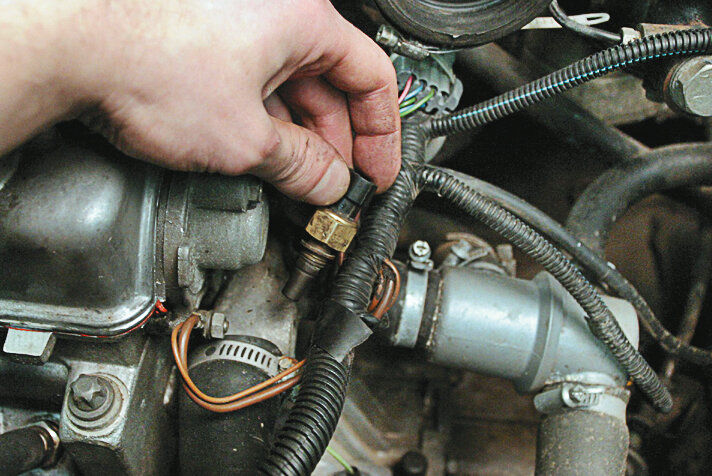

Зачем нужен датчик температуры охлаждающей жидкости и как его проверить

Пуск, прогрев и перегрев

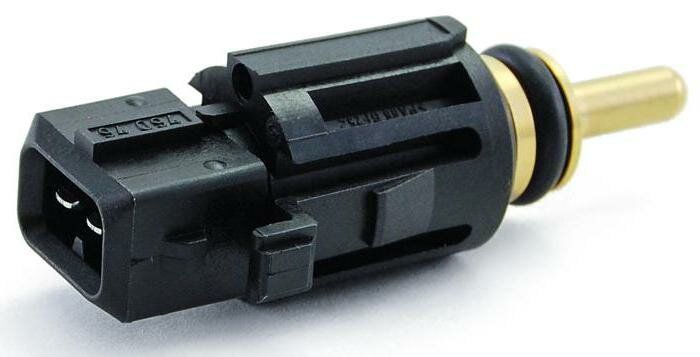

Что такое ДТОЖ с точки зрения физики? Это просто термистор – резистор (сопротивление), параметры которого зависят от температуры. Точнее, всего один параметр – само сопротивление. Чем выше температура охлаждающей жидкости, тем меньше сопротивление (у него обратная зависимость). Чтобы это сопротивление замерить, по одному из проводов в разъёме датчика подаются постоянные плюсовые 5 вольт. Дальше всё просто: по тому, насколько упало напряжение, измеряется сопротивление термистора в текущий момент времени, и данные уходят на обработку в ЭБУ. И тот уже сам пересчитывает, какая температура у охлаждающей жидкости. Для чего ему это надо? А надо ему это для решения нескольких задач.

Во-первых, для того, чтобы правильно готовить топливо-воздушную смесь. При холодном пуске она должна быть чуть богаче, затем её требуется обеднить. Во-вторых, нужно правильно открывать дроссельную заслонку, чтобы в холод правильно запустить двигатель, а по мере его прогрева снижать обороты коленвала. В-третьих, когда машина уже прогрета, нужно контролировать температуру антифриза и при необходимости включать вентилятор системы охлаждения. Всё это обеспечивает датчик температуры даже в простых машинах.

В более сложных машинах (и моторах) датчик может выполнять и другие функции. Его информация помогает управлять термостатом с электронным управлением, а если датчика стоит два (на патрубке на выходе из блока и на патрубке на выходе из радиатора), то они контролируют работу системы охлаждения. Они могут менять скорость работы вентиляторов, могут сигнализировать о том, что что-то идёт не так, и система охлаждения не справляется с работой.

В общем, функций у ДТОЖ много. И если он вдруг перестаёт работать, мотор будет вести себя неадекватно. В первую очередь может сильно осложниться холодный пуск. Дроссельная заслонка может не открыться на нужный угол, отчего обороты после пуска мотора будут недостаточными. А по мере прогрева может случится обратная ситуация: несмотря на рост температуры, обороты снижаться не будут, вдобавок может не включаться вентилятор системы охлаждения и могут появиться ошибки приготовления смеси. Проявления могут быть различными, причём значок Check Engine может предательски молчать. А если он и загорится, то сам по себе ни о чём не скажет – потребуется диагностика сканером.

Ну, с ним всё просто: достаточно проверить наличие ошибок из диапазона P0115 – P0118, а ещё лучше – проверить значения, которые выдаёт датчик по мере прогрева антифриза. Одним словом, жизнь со сканером проста и прекрасна, и лучший и простейший способ проверка ДТОЖ – это проверка через диагностический разъём приличным сканером. А что делать, если его под рукой нет?

Не виноватый я!

К сожалению, понадобится хотя бы мультиметр. Но иногда можно обойтись и без него просто в силу простоты конструкции датчика.

Действительно, что там может сломаться? Почти ничего. Если, конечно, не заливать в систему охлаждения воду из-под крана – тогда может сгнить сам резистор (потому что датчик стоит в антифризе, температуру которого он и измеряет). В остальных случаях подводит его проводка. Поэтому проверку датчика нужно начинать с проверки проводки. Сначала снимаем фишку разъёма и смотрим, всё ли там в порядке. Если видим отвратительные зелёные окислы (или серые или даже белые), то сначала надо всё очистить, а уже потом заниматься диагностикой.

Есть смысл немного подёргать все провода, подходящие к датчику. Вполне вероятно, что один из них подгнил внутри изоляции и своей функции не выполняет. Это намного более вероятно, чем поломка самого датчика.

Если контакты чистые, а провода от разъёма не отгнили, придётся брать в руки мультиметр. Для начала проверим, подаётся ли на датчик постоянное напряжение. Если оно есть и оно действительно постоянное (как я говорил выше, обычно это пять вольт), то можно проверять сам датчик. Есть два способа его проверки: для ленивых и для занудных. Сначала попробуем сделать это способом для ленивых.

Тут не надо снимать датчик. Надо лишь измерить его сопротивление. Но сделать это желательно как минимум трижды: на полностью прогретом моторе, минут через 20 после его остановки и после того, как мотор полностью остыл. И теперь смотрим на три наших замера. Так как сопротивление термистора в зависимости от температуры меняется очень сильно (от 150-200 Ом на горячем моторе до 7-8 КОм при нуле), то разница в замерах должна быть очень существенной. Если этого не произошло, то с датчиком что-то явно не так. Можно смело покупать новый и не мучиться с дальнейшими замерами. Это был путь ленивых.

Путь занудных, само собой, сложнее. Не знаю, часто ли им идут в жизни, но он существует. Первый шаг на этом пути – это извлечение самого датчика. Для этого нужно слить довольно много антифриза и не обжечься им. Датчик вкручивается по резьбе, так что его требуется просто выкрутить.

Несём его домой и готовим какую-нибудь кастрюльку воды и термометр. Дальше вы, наверное, уже всё поняли: измеряем сопротивление погруженного в воду датчика с некоторым шагом (3, 5 или 10 градусов в зависимости от степени занудства). В результате действий получаем кривую сопротивления и смотрим, всё ли на ней в порядке. Само собой, чтобы это узнать, надо найти данные о датчике, который проверяете. Если значения сопротивлений при определённой температуре воды соответствуют указанным в справочнике, значит, всё хорошо.

Почему этот точный способ я назвал занудным? Потому что по большому счёту достаточно сделать два замера – при известной комнатной температуре и в кипятке (который всегда приблизительно 100 градусов) – и сравнить их с нормальными значениями. Термистор либо работает, либо нет. Теоретически врать он тоже может, но это совсем уж редкий случай.

Как распознать признаки неисправности

Все машинные приборы рано или поздно ломаются. И датчик не исключение. Он легко изнашивается и приносит кучу проблем водителю во время вождения. Поломку можно обнаружить даже при обычном осмотре, но иногда приходится прибегнуть к более серьезным мерам. Обычно этот метод откладывается, т.к. часто неисправность датчика заметна глазу. В крайнем случае, можно просто измерить его сопротивление и напряжение.

Если ДТОЖ неисправен, это вызывает такие проблемы, как:

• увеличение расхода топлива
• повышается выброс углекислого газа в окружающую среду
• прекращение действия двигателя
• плохая управляемость автомобилем
• медленное прогревание автомобиля
• нагревание двигателя

Иногда на работу датчика влияют старые проводки, ржавчина или плохая сборка. А сам датчик может быть невредимым. Но в большинстве случаев сломан сам датчик. Поэтому нельзя тянуть с его заменой.

Этапы поиска неполадки

Опытные мастера для выявления неисправности делают следующее:

• Начинают проверку с предохранителей, сгоревшие заменяют, и на этом проблема может быть решена;
• Осмотр на предмет внешних повреждений (оплавленная пластмасса, изоляция, сколы)
• Снимают клемму, отстегнув защелку, и чистят контакты. Если проблема в них, то работа мотора стабилизируется;
• Проверяют мультиметром цепь питания, отсутствие питания будет означать обрыв провода;
• Снятие и проверка ДТОЖ;

Основные задачи и функции ДТОЖ

Как правило, в системе находится несколько датчиков температуры охлаждающей жидкости – от двух до пяти. В стандартной схеме с двумя один отвечает как раз за работу вентилятора, а второй передает данные на панель управления. Дополнительные датчики температуры охлаждающей жидкости используются для других целей.

Если говорить в целом, то вот какие основные задачи стоят перед температурным датчиком охлаждающей жидкости:

1. Обогащение топлива. При низкой температуре ОЖ датчик подает об этом сигнал на блок управления. В результате впрыск топлива увеличивается. Это нужно, чтобы двигатель стабильно работал на холостых оборотах. И наоборот, при увеличении температуры форсунки уменьшают впрыск топлива. Если же датчик не подает своевременного сигнала о повысившемся градусе, то в результате топливо переобогащается. Это – лишний расход топлива, затраченные на него усилия, загрязнение выхлопов.
2. Увеличение количества оборотов при запуске. Это нужно для того, чтобы мотор не заглох на старте.
3. Регулировка клапана рециркуляции выхлопов. Во время запуска двигателя этот клапан должен быть закрыт, до того, как система войдет в нормальный рабочий режим температуры. В противном случае машина будет работать нестабильно или вовсе заглохнет.
4. Выставление угла зажигания. От правильно или неправильно выставленного угла зажигания зависит расход топлива, количество вредных выбросов, параметры силовой установки и др.

Кроме того, в той или иной степени датчик указателя температуры охлаждающей жидкости отвечает за состояние фильтра, улавливающего пары топлива, а также не дает муфте гидротрансформатора в коробке передач блокироваться до полного прогрева мотора.

Ну и конечно, одна из самых важных функций – это включение вентилятора для охлаждения антифриза. Зачастую в современных автомобилях для этой функции используется специально выделенный датчик, который ничего другого не делает. Остальные функции возложены при этом на другие.

Рекомендации по уходу и обслуживанию датчиков

• Строго соблюдать рекомендации производителя по срокам технического обслуживания автомобиля;
• Покупать детали с оригинальными каталожными артикулами. Точные данные указаны в руководстве по эксплуатации вашим техническим средством;
• При появлении первых признаков неисправности двигателя обращайтесь в СТО;
• Не покупайте датчик температуры от других технических средств, так как полноценная функциональность оборудования не гарантирована;
• Тщательно сверяйте каталожные артикулы на деталях, запчастях с фактической маркировкой, указанной в руководстве по эксплуатации.

Датчик положения распредвала (ДПРВ)

Датчик положения распределительного вала используется для определения углового положения распределительного вала. Модуль управления двигателем (ECU) использует этот сигнал для определения последовательности работы цилиндров двигателя.

Какую функцию выполняет датчик: определение положения распределительного вала двигателя, определение верхней мертвой точки во время такта сжатия в блоке цилиндра. Благодаря датчику контролируется последовательный впрыск топлива и зажигания.

Признаки неисправности: при выходе из строя датчика положения распредвала выходная мощность двигателя уменьшается. Произойдет также сбой зажигания: как правило, при нажатии на педаль газа автомобиль будет дрожать, но разгоняться медленно. Это связано с потерей мощности. Также при выходе из строя датчика на приборной панели может появиться индикатор «Check engine». Внимание! При прогреве двигателя индикация может то пропадать, то снова появляться.

Датчик положения коленчатого вала (ДПКВ)

Датчик положения коленчатого вала ДПКВ является одним из важнейших датчиков в централизованной системе управления двигателем и незаменимым источником сигнала для подтверждения положения коленчатого вала и частоты вращения двигателя.

Какую функцию выполняет датчик: модель управления двигателем (ECU) использует сигнал с датчика положения коленвала (ДПКВ) для управления количеством впрыска топлива, моментом впрыска топлива, моментом зажигания (угол опережения зажигания), управлением катушкой зажигания, скоростью холостого хода и работой электрического бензонасоса. Благодаря электромагнитному датчику коленвала синхронизируется работа топливных форсунок и зажигания в системе впрыска топлива.

Признаки неисправности: если датчик положения коленчатого вала выходит из строя, блок управления двигателем перестает получать данные, в результате чего программа в компьютере не знает истинное положение коленчатого вала. В целях защиты двигателя впрыск топлива, как правило, не осуществляется, и двигатель глохнет (не всегда и не на всех автомобилях). Также вы не сможете завести двигатель, пока не установите новый датчик. На некоторых машинах при неисправности датчика положения коленчатого вала может наблюдаться неровный холостой ход, потеря мощности, излишняя детонация, двигатель часто глохнет в процессе движения машины.

При выходе из строя данного датчика на приборной панели может появиться индикатор «Check engine».

Некорректная работа ДТОЖ. Ориентиры для водителя.

Простота устройства прибора, гарантирует его долгий эксплуатационный срок. Но иногда он дает сбои. Если датчик поломался, его надо менять. Это расходная деталь, ремонту не подлежит. Однако подавляющее большинство случаев неисправности связано с целостностью электрической цепи. Обрывы, отходы контактов, ржавчина и загрязнения – вот основные провокаторы размыкания цепи. Как раз эти неполадки каждый автолюбитель способен сам определить и устранить.

Устройство не ломается одномоментно, незадолго до «гибели» он подает сигналы бедствия, которые водитель должен уметь распознавать. Среди них:

• Не включается вентилятор. Это, конечно не основной симптом, однако, самый первый тревожный звоночек;
• Возросший расход бензина;
• Слишком высокие обороты в холостом режиме;
• Характерные звуки детонации двигателя;
• Затрудненный запуск;
• Повышенный нагрев мотора, вплоть до абсолютного перегрева;
• Сообщение бортового компьютера об ошибке.

Среди множества причин поломки прибора, выделим самые важные:

• Плохое качество охлаждающей жидкости. Приводит к покрытию поверхности чувствительного элемента кристаллическим осадком, а также, разрушает поверхность датчика;
• Утечка и снижение уровня антифриза. Причиной становится изношенная прокладка. Разгерметизация корпуса;
• Некачественный, контрафактный, прибор;
• Нарушение целостности электроцепи. Это целый комплекс причин – коррозия, неровная подача тока (скачки напряжения), обрывы, плохая пайка пинов, неправильное подсоединение контактов, короткие замыкания, потеря напряжения, накопившийся нагар на проводах;
• Загрязнение.

Принцип измерения температуры антифриза

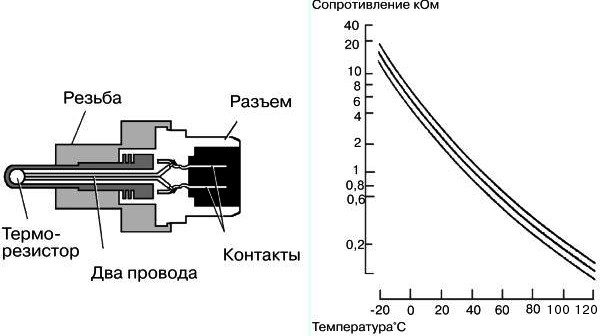

Измерительным элементом ДТ ОЖ является термический резистор, установленный в неразборном корпусе из металла. Резистор изменяет электрическое сопротивление в зависимости от значения температуры рабочей среды. На холодном моторе элемент обладает высоким сопротивлением (3500 – 3600 Ом при +20 градусах), при нагревании антифриза сопротивление термистора снижается (240 Ом на моторе, прогретом до 90 градусов).

К резистору через токопроводящую пружину подводится напряжение около 5 вольт. На основании информации о температурном режиме мотора система управления определяет момент срабатывания основного вентилятора охлаждения. Схема подключения датчика температуры охлаждающей жидкости выглядит следующим образом:

На поверхность датчика нанесена наружная резьба для герметичной установки в систему охлаждения автомобиля. С противоположной стороны корпуса смонтирован разъем для подключения к электрической системе.

Ремонт датчика уровня охлаждающей жидкости

Если контакты датчика целы, а сам он не функционирует как надо, то его можно починить.

1. Снимаете датчик с автомобиля.
2. Убираете поправок.
3. С помощью герметика хорошо приклеиваете его к корпусу.
4. Затем пропаиваете место соединения (изолируете его от антифриза).

Таким образом можно отремонтировать пластмассовый поплавок. Пористый поплавок подлежит замене, однако, вы можете найти похожую деталь и установить на его место.

Датчик указателя температуры ОЖ, как элемент системы охлаждения

Охлаждающая система – совокупность и слаженное взаимодействие устройств, которые подводят охлаждающую жидкость к накаленным участкам, и отводят излишки теплоты наружу. Она постоянно поддерживает оптимальный тепловой режим деталей, регулируя через блок управления показатели, при разных условиях работы мотора.

Отклонения недопустимы и в сторону чрезмерного охлаждения. В таких условиях топливная смесь, взаимодействуя с холодными стенками, конденсируется на них и стекает в картер, загрязняя и разжижая масло. Низкая температура становится причиной увеличения густоты масла, затруднительной ее подачи в цилиндр, что опять же, негативно сказывается на работе мотора.

Датчик температуры охлаждающей жидкости (ДТОЖ) – это информационная, сигнальная часть такой системы. С его помощью осуществляется передача данных в ЭБУ об изменения температуры в процессе теплообмена. Там определяются рабочие параметры двигателя и принимаются решения по его регулированию.

Устройство и принцип работы датчика температуры охлаждающей жидкости

«Прародителем» современного датчика температуры охлаждающей жидкости было термореле, которое устанавливалось на некоторые двигатели (например, в системе распределенного впрыска K-Jetronic). Контакт термореле открыт – идет прогрев двигателя, контакт закрыт – мотор работает в своей нормальной температуре.

В настоящее время основа датчика температуры охлаждающей жидкости – это термистор (резистор, который измеряет сопротивление в зависимости от температуры). Контроль за температурой ОЖ осуществляется непрерывно. Материалом для изготовления термистора служит обычно оксид никеля или кобальта. Особенность этих соединений в том, что при увеличении температуры у них увеличивается количество свободных электронов и, соответственно, уменьшается сопротивление.

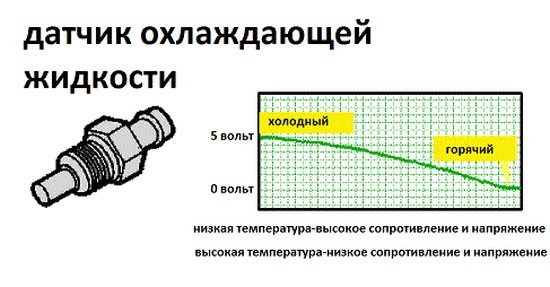

Чаще всего термистор, который находится внутри ДТОЖ, имеет отрицательный температурный коэффициент. Максимальное сопротивление датчик имеет при холодном двигателе. На датчик температуры охлаждающей жидкости подается напряжение (5В), и по мере изменения сопротивления оно уменьшается. Блок управления двигателем фиксирует изменения напряжения и в соответствии с ним определяет температуру охлаждающей жидкости.

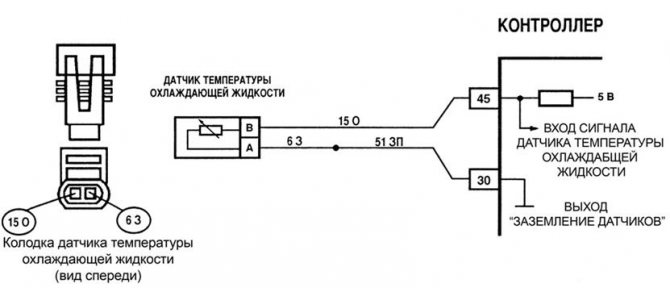

Схема подключения датчика температуры охлаждающей жидкости

На некоторых двигателях (например, на моторах Renault) установлен датчик температуры охлаждающей жидкости с положительным температурным коэффициентом. Он устроен так же, однако при увеличении температуры сопротивление на нем не уменьшается, а увеличивается.

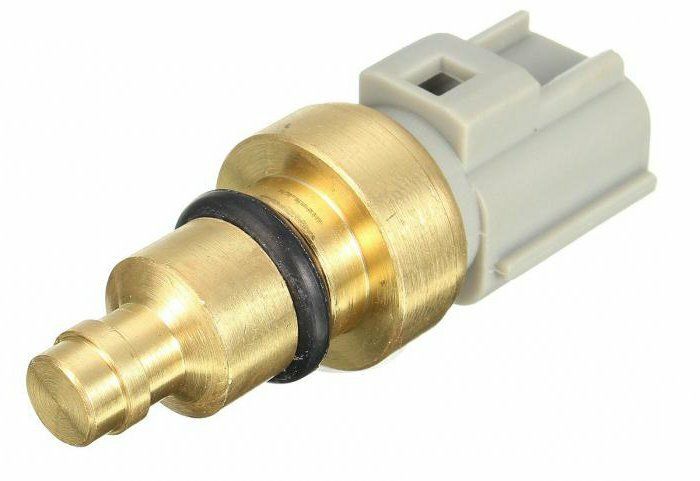

Что представляет собой ДТОЖ

Современные датчики – это термисторы, с полупроводником, с легкостью изменяющимся сопротивлением, при колебаниях температуры. Повышение t влечет за собой увеличения количества свободных электронов в материале полупроводника, что и является причиной падения сопротивления. Т.е. обладает обратно – пропорциональной зависимостью, с отрицательным коэффициентом. Исходное сопротивление соответствует напряжению 5В. По мере нагревания двигателя, сопротивление падает до 0, и наоборот, в холодном состоянии мотора, оно максимальное. Отклонения от этого параметра фиксирует ЭБУ.

Полупроводниковый резистор помещен в металлический корпус, с высокой теплопроводностью. Там находится, также, резьбовое крепление и электрический разъем, для соединения с бортовым компьютером.

Прибор миниатюрный, вмонтирован в выходную магистраль блока цилиндров, а точнее, его головки. Просто вкручивается в отверстие, специально отведенное для него. В разных моделях автомобилей, он может находиться в термостате или рядом с ним. Главное, чтобы был контакт с охлаждающими жидкостями.

Чтобы получать максимально правдивую информацию о температурах, монтируют на выходе радиатора дополнительный датчик.

Как быть в таких случаях?

Датчик температуры двигателя выдает данные на панель приборов в результате анализа температуры охлаждающей жидкости. Любые поломки, связанные с этим регулятором, могут стать причиной проблем в работе системы выхлопа, увеличением расхода бензина. Ведь, скорее всего, поломка устройства является следствием того, что система управления мотором не может активировать режим работы в замкнутом контуре.

Но как показывает практика, сам регулятор в большинстве случаев является исправным в результате его диагностики, а поломки в основном связаны с проводкой либо окислением контактов. Как же быть в таких случаях? В первую очередь, необходимо начать с визуальной диагностики устройства. Как правило, люди, столкнувшиеся с его неработоспособностью, при визуальном осмотре замечают окисления на местах соединений и контактов. Вполне вероятно, что на самом корпусе регулятора присутствует трещина, через которую выходит антифриз.

Но в основном для того, чтобы выявить поломку, приходится осуществлять замер показателя сопротивления и напряжения. Если в вашем транспортном средстве установлен цифровой датчик, то показания будут отображены в Фаренгейтах и Цельсиях. Если мотор холодный, то температура будет уличной или комнатной, если работает — то около 200 градусов. Если же показателей и вовсе нет либо они некорректные, то дело либо в самом устройстве, либо в его проводке.

Есть вариант замерить внутреннее сопротивление, после чего сравнить с показателями. Сразу будет понятно, закорочено устройство либо разомкнуто, если это оказалось так, то его необходимо поменять. Если же с сопротивлением, как и с температурой все в норме, то причина поломки может заключаться непосредственно в блоке управления мотором, а сам регулятор функционирует в режиме разомкнутого контура. Чтобы проверить это, обратитесь за помощью на СТО или приобретите имитатор регулятора. Этот девайс отправляет показания на блок управления, и при отсутствии повреждений в проводке и замыкании контура блоком управления, проблема будет заключаться именно в ЭБУ. В целом более точные данные позволит получить качественная компьютерная диагностика, произведенная на специализированном оборудовании.

Инструкция по замене

На модели ВАЗ 2114 нужный нам элемент устанавливается в блоке двигателя, а не в блоке радиатора!

Чтобы проверить термистор температуры ОЖ (охлаждающей жидкости) своими руками нужно сначала его снять. У модели 2114 это сделать не очень трудно. Для этого вам придется:

1. Снять воздушный фильтр, ведь сам датчик находится на впускном патрубке рубашки охлаждения головки блока цилиндров;
2. Снять с аккумулятора провод с отрицательным зарядом;
3. Слить с радиатора ОЖ (охлаждающую жидкость). Если у вас есть хороший опыт ремонта, то можно обойтись и без этого пункта, но новичкам выполнять этот пункт рекомендуется;
4. Отсоединить все контакты. Выверните, помогая глубокой торцовой головкой, датчик;
5. После этого, можете откручивать датчик. Если болты затянуты слишком туго, то воспользуйтесь ключом.

Какие симптомы указывают на проблемы с датчиком?

В процессе длительной эксплуатации автомобиля могут наблюдаться явные и косвенные признаки, свидетельствующие о проблемах с температурным датчиком либо его электрической цепью. Первые прямо указывают на необходимость проверки работоспособности прибора:

• перестал работать указатель нагрева мотора на приборной панели;
• охлаждающий вентилятор перестал включаться, хотя водяная рубашка двигателя уже прогрелась до 100 °С;
• протечка антифриза из-под корпуса детали;
• вентилятор запускается невпопад, в том числе и при холодном моторе.

Если на вашем авто проявились перечисленные признаки неисправности датчика температуры охлаждающей жидкости, то смело приступайте к его диагностике и устранению проблемы, о чем будет сказано далее. Косвенные симптомы могут указывать как на поломку измерителя, так и других элементов системы охлаждения либо силового агрегата. Вот самые распространенные из них:

1. Затруднен холодный пуск мотора. Машина заводится, но сразу глохнет, нужно делать несколько повторных попыток. Причиной может служить термоэлемент, датчик положения дроссельной заслонки, недостаточная компрессия или проблемы с зажиганием.
2. Нестабильная работа на холостом ходу. Помимо температурного измерителя на нее влияет исправность свечей зажигания, ДМРВ, форсунок и много других факторов.
3. Температурный режим находится в пределах нормы, но охлаждающая жидкость начинает кипеть. Если вышел из строя термостат либо снизился уровень антифриза в рубашке, то показания прибора могут отличаться от реального положения дел.

Исправность электронного измерителя температуры можно проверить в домашних условиях. Если наблюдаются косвенные симптомы неисправности, то испытание поможет их выявить или исключить из ряда деталей, находящихся «под подозрением». При успешной проверке неполадки придется искать в другом месте или обращаться в ближайшую автомастерскую.

Неприятные сюрпризы от ДТОЖ двигателя.

Привет. Сегодня хочу рассказать о датчике температуры охлаждающей жидкости и неисправностях связанных с ним.ТОЖ. Картинка из свободного доступа интернета.

Краткая справка .Датчик температуры охлаждающей жидкости(ДТОЖ) — это важный элемент электронной системы управления двигателем(ЭСУД). Датчик предназначен для измерения температуры двигателя. По сигналу с этого датчика ЭСУД ,по заложенной в нем программе, управляет подачей топлива, корректирует угол зажигания, включает и выключает вентилятор системы охлаждения двигателем.

Конструктивно датчик представляет собой термистор, который имеет отрицательный температурный коэффициент, т. е. с увеличением температуры его сопротивление падает. Сам термистор помещен в в теплопроводный корпус с резьбой. В корпус встроен пластиковый разъем с 2-я выводами термистора.

Датчик должен иметь прямой контакт с охлаждающей жидкостью.

На самом деле этот, на первый взгляд, простой датчик может автовладельцу принести массу неприятных моментов.

Симптомы неисправности этого датчика могут быть следующие:

дергания и рывки при движении автомобиля;повышенный расход топлива(черный нагар на свечах зажигания);повышенные обороты на холостом ходу;плохой запуск на горячую ,в некоторых случаях и на холодную;перегрев двигателя из-за неверных значений ДТОЖ.

Самые банальные причины: обрыв внутри ДТОЖ или проводов,подходящих к нему. В этом случае загорается лампа неисправности двигателя, ошибка:»Неисправность цепи датчика температуры двигателя».

Но есть и более коварные причины: ДТОЖ может давать неверные показания по температуре охлаждающей жидкости, т.е показывать температуру ниже чем она есть на самом деле. К примеру, может занижать температуру на 10-15 градусов. В этом случае лампа неисправности не загорается. ЭСУД не подает вовремя сигнал на реле вентилятора системы охлаждения двигателя. Начинает подниматься в бачке уровень охлаждающей жидкости, что может привести к перегреву двигателя. В этом случае реальную температуру показать может только указатель на приборном щитке. В таком случае можно снять ДТОЖ ,нагреть его отдельно в чайнике и замерить тестером как меняется его сопротивление по таблице.

Но лучше купить новый, благо эти датчики недорогие.

Следующая проблема-это плохой запуск на холодном двигателе. В этом случае ошибка тоже не загорается. Датчик температуры, наоборот, показывает завышенную температуру. К примеру, на улице температура -10 градусов, а датчик показывает +25 градусов. При такой разнице двигатель может совсем не запуститься. Для запуска ему просто не хватает подачи топлива. Много раз такие автомобили притаскивали на тросу. При подключении сканера все становится понятно.

На что влияет ДТОЖ

За счет сигналов, которые посылает этот небольшой элемент, ЭБУ формирует управляющие команды на огромное количество исполнительных устройств. Так, если на блок приходит информация о том, что температура ОЖ холодная, то система пересчитывает время впрыска топлива в цилиндры в сторону увеличения. За счет этого повышается стабильность работы мотора в режиме холостого хода. Но в процессе прогрева температура двигателя повышается, а значит, ЭБУ начнет обеднять топливную смесь. Если же наблюдаются признаки неисправности датчика температуры охлаждающей жидкости, то ЭБУ может получать ошибочную информацию и смесь будет чрезмерно богатой. Кроме того, что из-за этого существенно повышается расход топлива, также усиленно загрязняется атмосфера. Свечи быстро покрываются черным сухим нагаром и могут выйти из строя.

Для поддержки управляемости в процессе запуска клапан рециркуляции должен быть в закрытом состоянии. И так до тех пор, пока система не выйдет в режим рабочих температур. Если имеются признаки неисправности датчика температуры охлаждающей жидкости, то в результате двигатель будет работать нестабильно, обороты будут плавать. Есть риск остановки мотора. От того, нормально ли функционирует ДТОЖ, зависит и угол зажигания. Система регулирует данный параметр по определенным регламентам. Это позволит уменьшить вредные выбросы до того, как мотор нагреется до рабочих температур. От зажигания также зависит уровень потребления топлива, мощность и тяга двигателя.

Датчик также обеспечивает запуск вентилятора охлаждающей системы автомобиля. За счет дополнительного охлаждения вентилятором жидкость остынет значительно быстрее. В отдельных автомобилях для того, чтобы запустить принудительное охлаждение, используется отдельный датчик. Но там, где его нет, его задачи выполняет ДТОЖ.

Способы самостоятельной диагностики

Как проверить датчик температуры охлаждающей жидкости? Перед тем, как снять и заменить датчик, нужно удостовериться в том, что проблема неисправности заключается именно в нем. Проверка датчика температуры охлаждающей жидкости может быть произведена в домашних условиях, для этого есть несколько способов.

Для начала опишем первый способ — как проверить термодатчик путем помещения его в воду:

1. Для начала нужно положить термометр в емкость с холодной водой. Как вариант, можно использовать чайник. Желательно использовать электронный девайс, так как нужно будет измерить температурный показатель при повышенных температурах.
2. Затем к контроллеру нужно подключить тестер — мультиметр, который нужно настроить в режим замера сопротивления.
3. Затем сам ДТОЖ устанавливается в чайник.
4. Произвести замер показаний регулятора и записать их на бумажку.
5. Далее, емкость ставится на печку и нагревается, при этом вы должны снимать значения сопротивления ДТОЖ при достижении основных точек нагрева — 15, 15, 20, 25 градусом и т.д.
6. После этого необходимо сравнить полученные значения с теми, которые приведены в таблице.

Действия автовладельца в случае поломки датчика

Если регулятор работает некорректно, то у вас есть несколько вариантов:

• удостовериться в том, что проблема заключается не в обрыве проводки, если это так, то поврежденную цепь нужно восстановить;
• проверить контакты на предмет окисления — для этого провод питания нужно отсоединить, а контакты зачистить;
• если эти действия не помогли, то единственным выходом будет замена.

Признаки неисправности температурного датчика ВАЗ 2110, 2114 и их модификаций

Если неисправен датчик температуры двигателя, то не срабатывает вентилятор радиатора и мотор начинает кипеть. Однако такая ситуация может возникнуть из-за неисправности самого вентилятора и его электропроводки, и поэтому она не является достоверным основанием для замены ДТ ОЖ.

Убедительные признаки неисправности ДТ ОЖ – это механические повреждения металла корпуса или следы коррозии, которые нарушают герметичность прибора.

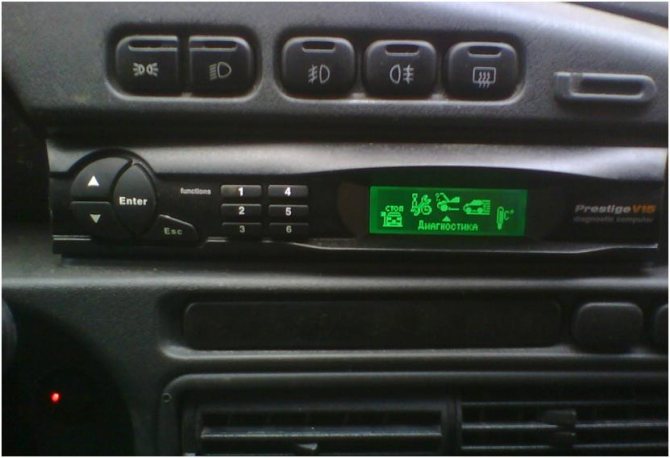

На автомобилях с электронной системой управления информация о некорректном функционировании контрольных датчиков фиксируется в памяти контроллера и отображается на экране бортового компьютера (при его наличии). Расшифровка кода конкретной неисправности проводится с помощью диагностического оборудования.

Другие характерные признаки неисправности датчика температуры охлаждающей жидкости: сверхнормативный расход бензина; высокие холостые обороты двигателя; неустойчивый запуск прогретого автомобиля.

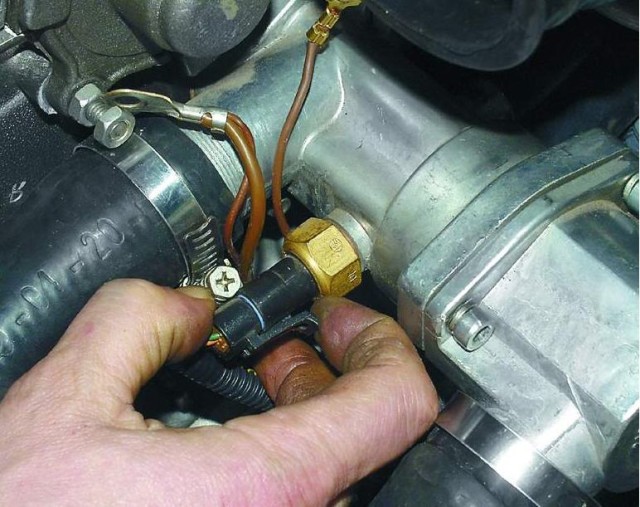

Инструкция по снятию, замене и подключению ДТОЖ

Демонтаж контроллера ТОЖ

Как поменять датчик температуры охлаждающей жидкости своими руками? Перед тем, как заменить контроллер, нужно точно знать, где он расположен в вашем авто, для уточнения можно воспользоваться сервисной книжкой.

Процесс замены выглядит так:

1. Откройте капот автомобиля и открутите крышку заливного отверстия бачка с антифризом.
2. Затем под сливное отверстие хладагента нужно подставить емкость, а крышку отверстия нужно выкрутить.
3. Отсоедините провод, который питает контроллер.
4. Сам контроллер, в зависимости от конструктивных особенностей авто, может быть зафиксирован при помощи защелки, хомута, или закручен резьбой. Произведите демонтаж устройства.
5. Далее, производится установка датчика температуры охлаждающей жидкости. Замененный девайс перед монтажом можно обработать герметиком, в частности, речь идет о соприкасающихся поверхностях.
6. Залейте обратно антифриз.

За что отвечает датчик ож?

1. Выставление угла зажигания. Правильная его регулировка обеспечивает максимальное сгорание топлива, а значит уменьшение его расхода. Повышение КПД двигателя и мощностных его характеристик.
2. Корректируется состав топливной смеси, за счет изменения положения заслонки и обеспечения доступа большего (или меньшего) объема воздуха в смесь. Благодаря этому стабилизируются обороты в разных режимах работы, уменьшается токсичность выхлопных газов.
3. Поддерживается обратная связь с датчиком кислорода, необходимая для регуляции пропорций смеси для двигателя. Пока не будет изменений температуры хладагента, ЭБУ не воспримет сигнала кислородного датчика, не обогатит смесь в режиме холостого хода, что приведет к нестабильной работе мотора. Т.е. осуществлять контроль повышения оборотов в этом режиме.
4. Осуществляется контроль вращательных характеристик коленчатого вала, продувке устройства улавливания отработанных паров газа, блокировки трансформатора АКПП при перегреве.
5. В автомобилях, где отсутствует датчик принудительного охлаждения, датчик температуры ОЖ выполняет функцию включения вентилятора.
