Как Проверить Стартер не Снимая с Машины (ТОП-3 Метода) – Ремонт и обслуживание автомобилей

Основные причины неисправности стартера

Основные причины поломки стартера могут находиться в контактах, АКБ, тяговом реле и непосредственно в самом устройстве.

Также может выйти из строя замок зажигания, реле стартера и конечно же предохранитель.

Если тяговое реле срабатывает, но якорь стартера не крутит, то причины этого могут лежать в:

1. Разрядки АКБ-емкости батареи хватает только на срабатывание реле, а на прокрутку якоря нет.
2. Наличие окалины на коллекторе якоря или его подгорание.
3. Недостаточная затяжка проводов болтами на тяговом реле стартера, что в некоторых случаях может привести к искрению контактов.
4. Обрыв обмотки якоря и статора.
5. Замыкание в коллекторе между пластинами.
6. Замыкание плюсовых контактов стартера на массу, к примеру, щеткодержателя, или межвитковое замыкание в якоре и статоре, между собой или на массу.
7. Наличие окиси на контактах проводов и клеммах АКБ, что не обеспечивает стабильную передачу тока к стартеру.
8. Износ щеток или их западине в гнездах.
9. Плавление обмотки в результате перегрева стартера и как следствие, ее замыкание.

Реле не срабатывает и якорь не вращается, причины:

1. Смотрите п. 1-9 выше;
2. Обрыв проводов или замыкание втягивающей, или удерживающих обмоток тягового реле между собой и на массу;
3. Заедание штока тягового реле.
4. Поломка в контактной части реле.

Если ничего не происходит при запуске двигателя:

1. Перегорел предохранитель. Смотрите электрическую схему и замените последний.
2. Неисправен замок зажигания.
3. Вышло из строя реле стартера.
4. Смотрите вышеперечисленные неисправности, замыкания могут произойти, как в реле, так и в самом устройстве.

Как предотвратить полный выход стартера из строя

Стартер – очень надежный узел, но и в нем по мере эксплуатации накапливаются неполадки и сбиваются настройки. Этот процесс идет постепенно, дефекты со временем множатся, пока в какой-то момент узел полностью не выйдет из строя.

Чтобы этого не произошло в самый неподходящий момент, например, утром, когда спешишь на работу или на улице в часы пик, необходимо постоянно обращать внимание на его работу и по его поведению догадываться о скорой неисправности.

Если это не удается сделать, то следует время от времени контролировать узел, не снимая с машины, и не отсоединяя от аккумулятора. Для этого достаточно иметь под рукой два силовых провода и простой мультиметр.

Рекомендации экспертов

Если нет опыта ремонтных работ, то можно обратиться к специалисту, который подскажет, как проверить снятый стартер от аккумулятора, видео также может помочь с этим. Если выполнить комплексно диагностику и ремонт пускового узла (замену втулок, щеток, вилки, бендикса при необходимости, чистку внутренних поверхностей), то он прослужит без ремонта в течение 3-4 лет.

Для продления срока службы стартера необходимо придерживаться таких правил:

• не заставлять работать стартер непрерывно в течение 15 секунд,
• если слышны посторонние шумы или периодически устройство отказывает, немедленно нужно искать причину неисправности и устранять ее,
• контролировать состояние контактов тягового реле, искрение и перегрев контактов может разрушить деталь.

Исправный стартер обеспечит комфортную поездку и не подведет в нужный момент. Лучше вовремя исправить мелкие неполадки, чем делать капитальные ремонт.Приведенные советы, как проверить работу стартера от аккумулятора, видео, размещенные в статье, помогут провести комплекс регламентных работ для восстановления работоспособности пускателя.

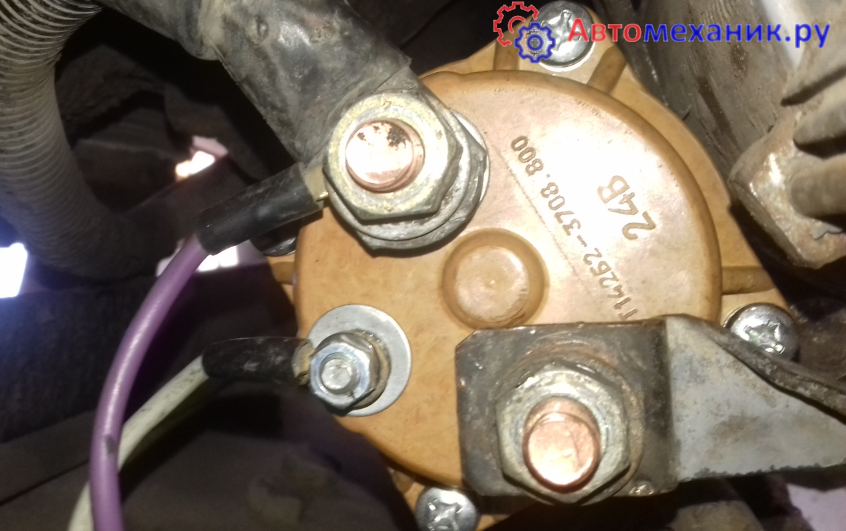

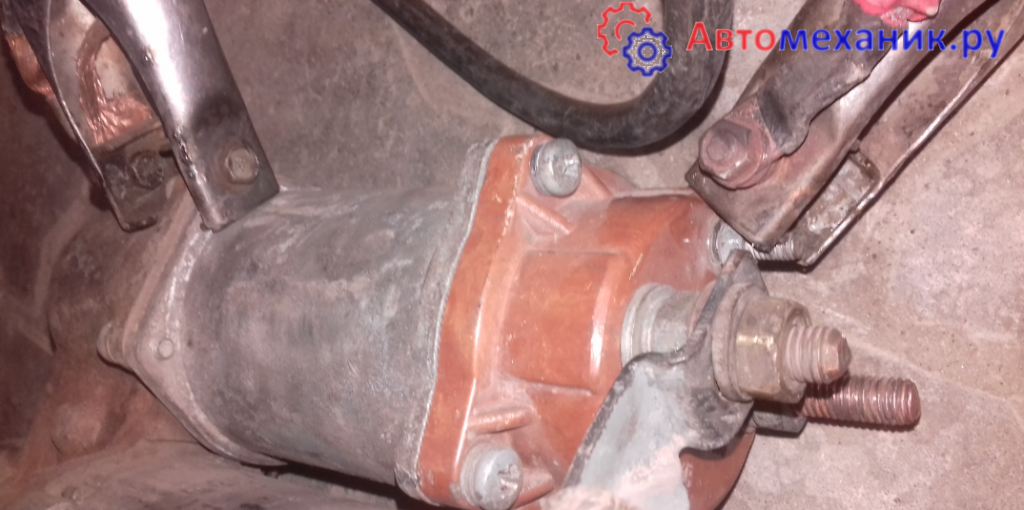

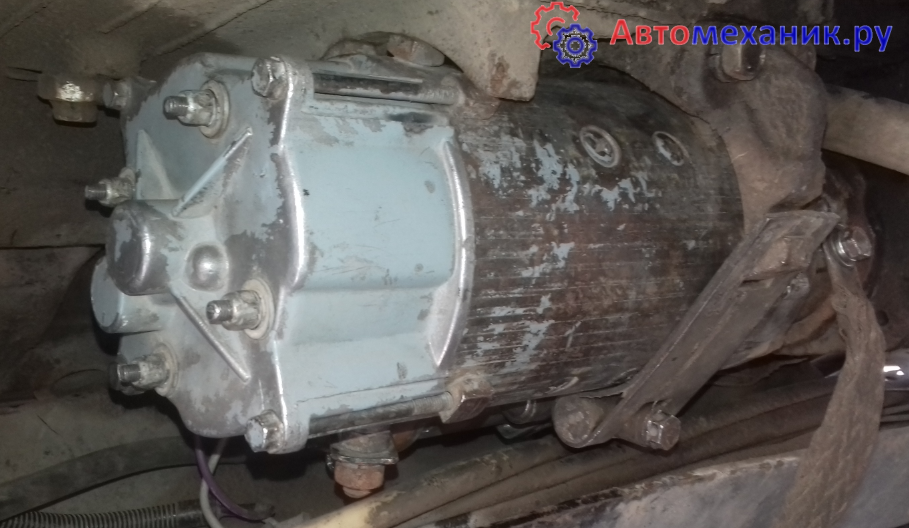

На автомобиле МАЗ щелкает реле стартера но стартер не крутит

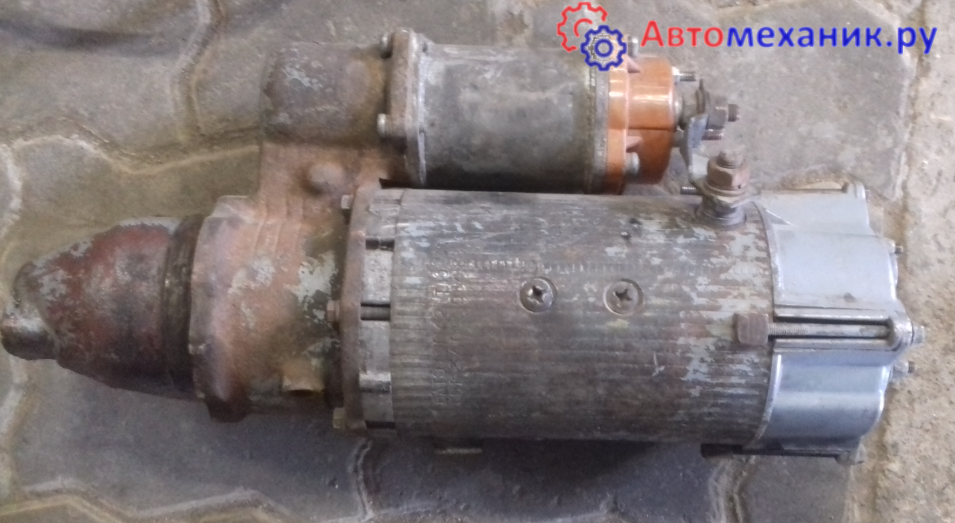

В качестве примера на автомобиле МАЗ с двигателем ЯМЗ 236 перестал крутиться стартер. При повороте ключа зажигания слышно как щелкает реле стартера, но стартер не вращается. Реле стартера находится под панелью предохранителей. Она расположена напротив пассажирского сиденья.

Если реле стартера щелкает, значит питание на  реле стартера от замка зажигания приходит. Возможно что с реле стартера плюс не приходит на втягивающее реле. Для этого необходимо проверить питание на сером проводе. Который идет от реле стартера  ко втягивающему реле.

Сделать это можно при помощи вольтметра или обычной лампочки. Возможно, что из-за нагара на контактах реле не происходит передача напряжения. В нашем случае на клемме к которой подключен серый провод . при повороте ключа зажигания плюс появляется. Теперь необходимо проверить плюс на втягивающем реле, куда приходит серый провод. Плюс так же присутствует. Также не обходимо замерить напряжение на  клемме втягивающего реле к которой прикручен провод идущий от плюса аккумулятора.

Плюс так же присутствует. Значит возникла неисправность во втягивающем реле. Проверить это можно так же, как уже сказано было выше, перемкнув между собой клемму с проводом от аккумулятора и клемму,  на которую приходит серый провод. Но на мазу это неудобно сделать. Да и заводить машину, находясь под ней очень опасно. Стартер может сработать, завести двигатель. И если КПП не находится в нейтральной передаче автомобиль поедет. А мазовский двигатель на холостых оборотах ручной тормоз может не удержать. Говорят, что незаряженное ружьё стреляет раз в год. Так что лучше ограничиться прозвонкой. И при наличии объективных причин неисправности стартер снять. И проверить его в снятом состоянии. Что было и сделано.

Снятие стартера с двигателя ЯМЗ.

• Перед тем как снимать стартер с двигателя ЯМЗ необходимо отсоединить плюсовую клемму аккумулятора. Это наверняка позволит избежать в дальнейшем короткого замыкания.
• Отсоединить все провода на втягивающем реле. Их там три. Плюсовой провод от аккумулятора, серый провод идущий от реле стартера, и красный на генератор

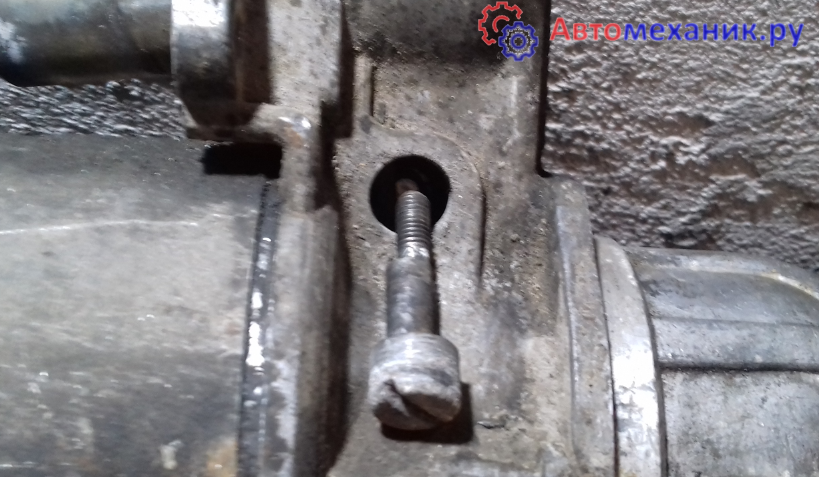

• Затем раскручивается хомут. Который удерживает стартер на своем месте. После этого стартер легко выходит со своего места. Хотя слово легко совсем не применимо к автомобилю МАЗ. Стартер очень тяжелый. И чтобы его снять приходится прилагать усилия. Особенно тяжело его устанавливать. Радует только одно, стяжной болт хомута удобно расположен и его легко открутить.

Установка стартера на двигатель ЯМЗ

При установке стартера его необходимо установить на свое место.  Выкрутить полностью болт хомута. Просунуть половинку хомута между стартером и втягивающим реле. И каким то чудом постараться зацепить внутренний конец хомута за выступ с обратной стороны. Это пожалуй самая неприятная операция при установке стартера. Далее устанавливается вторая половинка хомута и затягивается стяжным болтом.

Проверка стартера МАЗ на работоспособность.

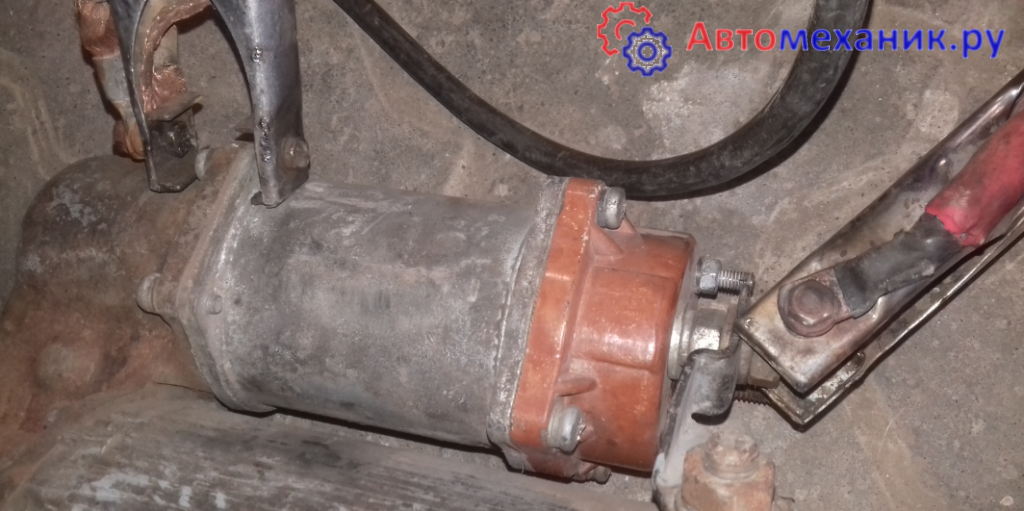

Минусовая клемма от зарядного устройства подключена на корпусе стартера. При соединении плюсовой клеммы с плюсовым контактом стартера якорь начинает вращаться. Это говорит о том, что обмотки стартера находятся в исправном состоянии.

А вот при соединении плюсовой клеммы от зарядного устройства с плюсом втягивающего реле. Где был прикручен серый провод. Втягивания якоря  реле не происходит. То есть пятак не соединяет контакты с проводом от аккумулятора и контакт обмотки стартера. То есть стартер вращаться не будет. Неисправность во втягивающем реле.

Итог

Подводя итог, можно сказать, что для проверки стартера на исправность не нужно на профессиональном уровне разбираться в электросхемах и электродинамике.

Нужно хотя бы в общих чертах знать принцип работы устройства, обладать навыками работы с омметром и контролькой.

После проверки стартера и определения причин его поломки сложный ремонт может быть вам будет и не под силу, но почистить контакты, заменить щетки и другие основные узлы вы уже сможете.

А сложный ремонт стартеров, такой как перемотка обмотки, делается у специалистов.

Стартер крутит но не вращает двигатель

Износ роликов бендкса

При повороте ключа зажигания на старт стартер крутит, но двигатель не подвижен. Происходит это из за поломки бендикса.

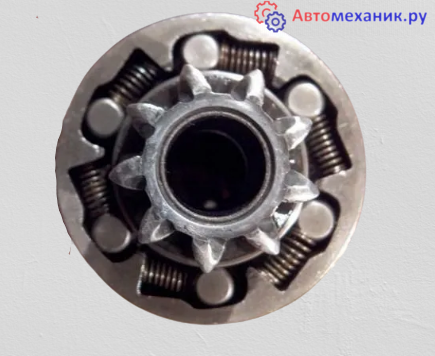

Бендикс состоит из двух частей.

• Первая соединяется  с валом стартера
• Вторая это шестеренка, которая входит в зацепление с венцом маховика.

Соединяются они между собой при помощи подпружиненных цилиндрических роликов. Полость в которой эти ролики расположены находится под углом по ходу вращения бендикса. То есть в одну сторону вращения ролики не создают препятствие. В другую сторону ролики за счет силы трения и расположения движения роликов они становятся в клин. Между двумя поверхностями.

В процессе работы ролики изнашиваются и становятся тоньше . изнашиваются и рабочие поверхности. Ролики перестают зажиматься. В результате чего бендикс проворачивается и не передаёт вращение от вала стартера к маховику.

Если подобное произошло в дороге есть шанс что двигатель все таки заведется. Для этого необходимо несколько раз погонять стартер. Поверхности от трения нагреваются. Происходит тепловое расширение элементов бендикса. Он в какой то момент сработает и двигатель заведется. Как правило, подобная неисправность появляется постепенно. Сначала бендикс проскочил один раз. Затем чаще и чаще. Лучше сразу его заменить. Наступит момент когда бендикс полностью откажет.

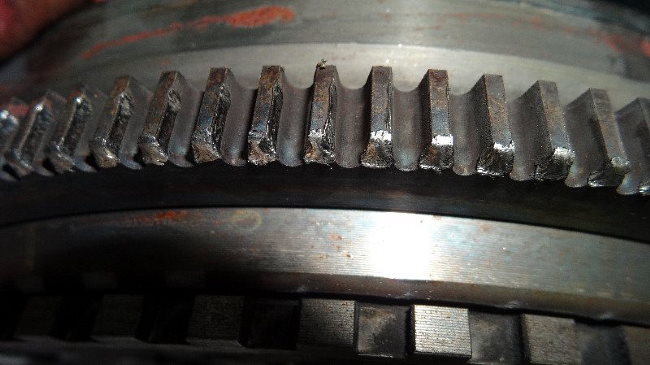

Повреждение зубьев бендикса и венца маховика

Существует её один момент, по которому работающий стартер не вращает двигатель. Происходит это из за разрушения зубьев бендикса и венца маховика. То есть бендис выходит полностью. Происходит соединение контактов втягивающего реле через пятак. Стартер вращается. Но двигатель не проворачивается.

Подача бендикса изначально была не отрегулирована. Или произошло заедание бендикса на валу стартера.

Регулировка пятна контакта шестерен бендикса и венца маховика происходит при помощи винта на котором крепится вилка бендикса. Поверхность болта смещена по своей оси. Благодаря этому есть возможность регулировать выход бендикса в большую или меньшую сторону.

Если зубья бендикса не создают полного пятна контакта. Частичо или на половину входят в зацепление. Вращение происходит по краю зубьев. В результате зубья стачиваются или обламываются. Тяжело проверить стартер как  если сломаны зубья или неисправность бендикса.

Скорее всего появятся не характерные для работы стартера звуки.  Скрежетание и образование искр.

Заклинило обгонную муфту

Если стартер издает звуки, но не крутит двигатель — для дальнейшей диагностики потребуется снять его с авто.

Проверка стартера с помощью аккумулятора

Прежде чем обращаться в автосервис, покупать новый агрегат или запчасти на него необходимо попробовать самостоятельно проверить его работоспособность. При должном подходе возможно самостоятельное выявление неполадок.

В первую очередь, при возникновении подозрений на сбои в работоспособности пускового устройства необходимо проверить контакты на клеммах АКБ и стартера, их прикрученность и наличие окисления, заряженность батареи, так как во многих случаях проблемой в запуске ДВС являются вышеперечисленные факторы.

Простым способом проверки на исправность электросети является замыкание отверткой клеммных болтов электродвигателя, перед этой процедурой необходимо поставить автомобиль на нейтральную скорость (или передвинуть рычаг селектора в режим паркинг или нейтраль).

Если стартер запустил двигатель, следует искать неисправность в электрической цепи. В противном случае следует снять агрегат, отсоединив все крепления от двигателя и сняв клеммы и другие провода.

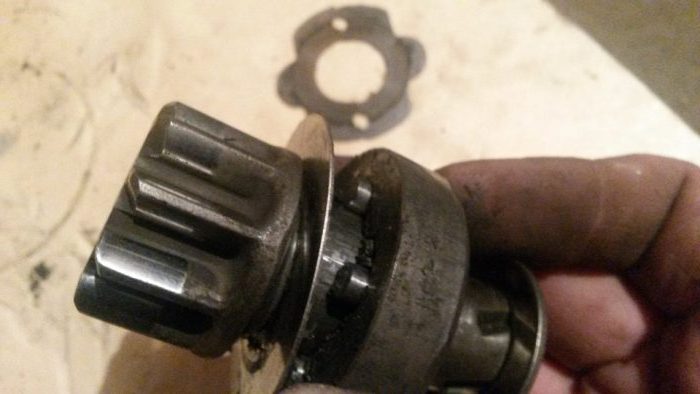

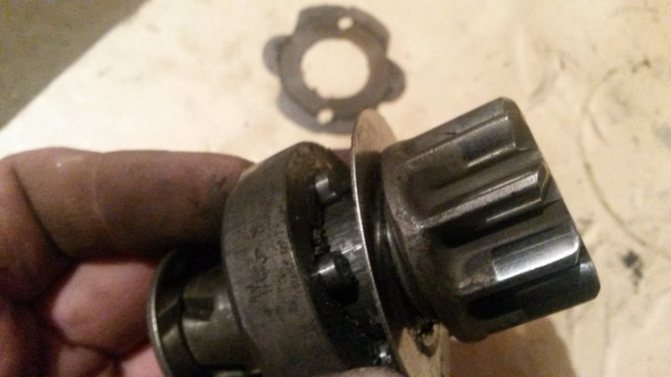

Как проверить Бендикс

После снятия электродвигателя необходимо осмотреть бендикс (шестерня в самом конце), при наличии повышенного износа зубьев, трещин в нем – его следует заменить.

Бендикс должен проворачиваться только в одну сторону, в противном случае его придется заменить. Подключив агрегат к АКБ исправность бендикса вряд ли получиться диагностировать, так как он может крутиться, но с недостаточной для запуска ДВС силой.

Как проверить Втягивающее реле

При повороте ключа зажигания должен раздаваться щелчок, свидетельствующий о втягивании якоря и зацеплении бендикса.

Перед проверкой исправности стартера необходимо жестко закрепить (или в тисках, предварительно его обмотав толстым слоем ткани, или при помощи сильного помощника, который будет удерживать агрегат), так как при его пуске может возникнуть очень сильный рывок.

Необходимо подключить плюс от батареи к плюсу на стартера, а минус с АКБ – к корпусу агрегата. Если узел исправен, то должен быть быстрый и резкий щелчок и выдвинется бендикс и начнет крутиться.

При отсутствии щелчка и движения обгонной муфты необходимо заменить втягивающее реле. При отключении питания от АКБ бендикс должен втянуться.

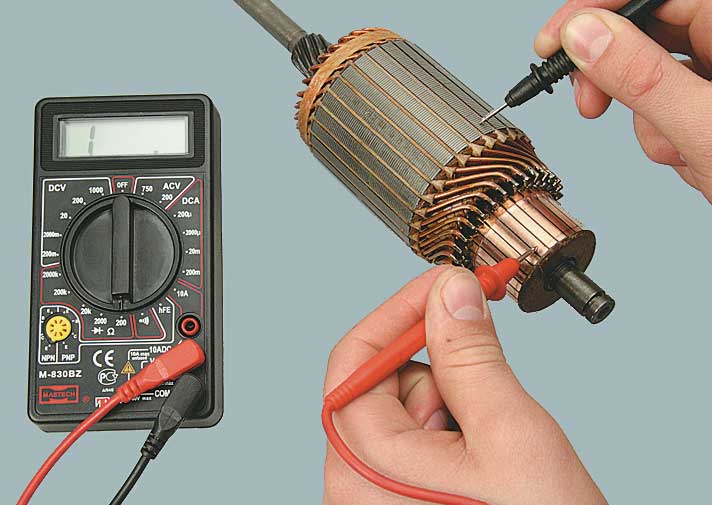

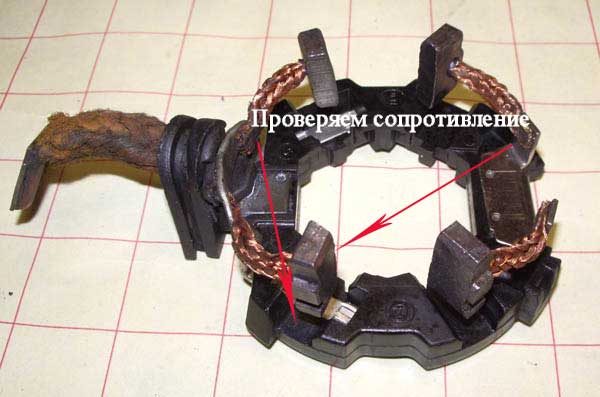

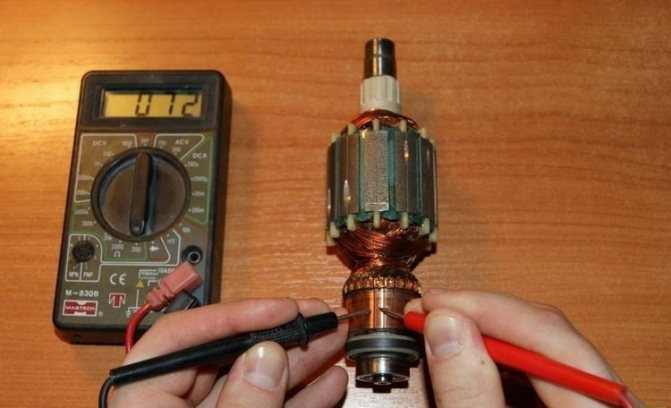

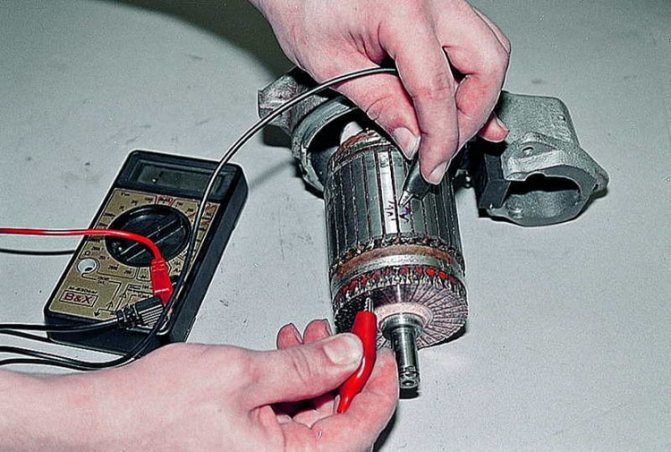

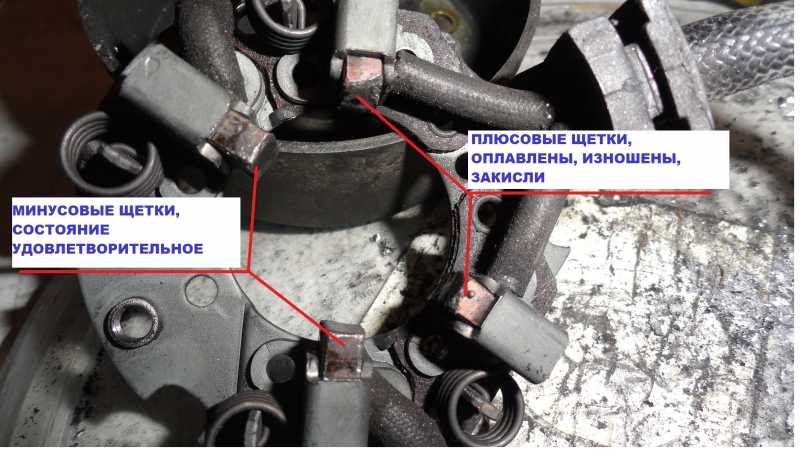

Как проверить Якорь и Щётки

Для проверки щеток и якоря потребуется мультиметр или 12-ти вольтовая лампочка. Проверка лампочкой заключается в подключении ее контактов к массе и щеткодержателю при подключенном стартере к АКБ. Загорание лампочки сообщает о высоком износе щеток.

При проверке мультиметром проводится идентичное подключение контактов, только результаты замера сопротивления должны стремиться к бесконечности, в ином случае идет замыкание на массу.

Проверить якорь можно только разобрав электродвигатель. Помимо проведения визуального осмотра на наличие окисления, следов замыкания, повышенного износа, для проверки якоря потребуются специальный прибор ППЯ (прибор проверки якорей) – для проверки межвиткового замыкания.

Сложность диагностики неисправностей якоря, равно как и его ремонт, потребует обращения к профильным специалистам, но чтобы избежать лишних расходов необходимо проверить все остальные части агрегата.

Как проверить Обмотку стартера

Для проверки обмотки электродвигателя потребуется мультиметр или лампочка. Провода контрольной лампочки подключаются выводом обмотки и корпусом стартера. Если лампочка загорелась, то налицо пробой в обмотке.

3 способа проверки стартера без снятия

Источник проблемы трудно найти, если происходит неожиданный сбой системы. Многократное вращение ключа в замке, с надеждой — авось заработает, только усугубляет ситуацию. К счастью, общие неисправности стартовой системы предсказуемы и полностью изучены. Проверить стартер автомобиля можно легко, применяя несколько стратегий. Ниже приведены 5 эффективных рекомендаций, которые однозначно помогут запустить мотор.

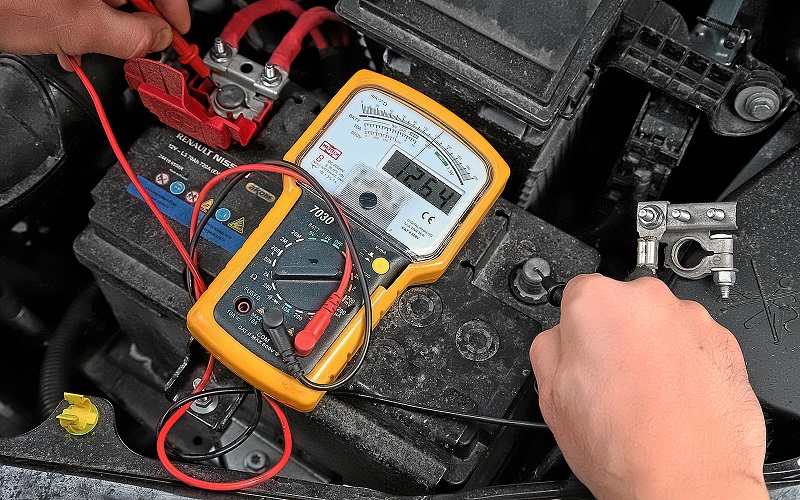

Проверка напряжения АКБ

Это первое что нужно сделать, так как недостаток напряжения батареи не даёт стартеру работать в полную силу. Ниже приведён подробный алгоритм действий с помощью вольтметра.

1. Установить измерительный прибор на диапазон выше напряжения АКБ. К примеру, 20 вольт на шкале постоянного тока.
2. Включить вольтметр, подключить щупы к клеммам аккумуляторной батареи.
3. Активировать головной свет машины.
4. Напряжение на приборе должно быть в пределах 12,4-12,6 В. Это укажет на нормальный заряд батареи — в пределах 76-100 процентов. Если показатели ниже 12,4 В, аккумулятор нуждается в подзарядке.

Старые АКБ, прослужившие более 3-4 лет, рекомендуется также проверить ареометром. Это простой инструмент, позволяющий узнать состояние банок (клеток) аккумуляторной батареи.

Проверка тягущего реле

Обязательно надо проверить работу втягивающего реле. Если оно не будет нормально функционировать, завести двигатель машины стартером через ключ зажигания не получится.

1. Отключить систему запуска, отсоединив толстый провод от крышки трамблёра или сняв предохранитель бензонасоса. Это позволит предотвратить случайный пуск ДВС.
2. Несколько раз прокрутить стартер, обратить внимание на звуки, исходящие от соленоида (реле). Громкий щелчок укажет на то, что ток достигает втягивающего. Если звук слабый, нужно проверить кабели, подключённые к тягущему или выносному реле стартера.
3. Тщательно ревизировать проводку. Она может быть оборвана или отсоединена.

Если проводка в порядке, надо переходить к более тщательному осмотру реле:

• отсоединить клемму, идущую от замка зажигания;
• замкнуть отвёрткой соединение, проложенное от аккумулятора с клеммой, идущей на стартер (многожильная коса).

Таким образом, удастся создать прямую передачу тока на электродвигатель, минуя неисправное реле. Если мотор автомобиля заведётся, втягивающее реле надо заменять. На многих автомобилях оно просто снимается и даже ремонтируется. Однако придётся демонтировать пускатель, загнав машину на яму или эстакаду. Уже на снятом устройстве тягущее реле отделяется, путём откручивания двух болтов крепления. Якорь с пружиной остаётся на стартере, так как он зацеплён ушком за вилку.

Проверка обрыва и других неисправностей проводки

Это простой способ проверки на исправность электросети. Нужно замкнуть длинной отвёрткой клеммы стартера, перед этим выставив КПП в нейтральный режим хода. Если прикосновение металлического стержня вызовет нормальное вращение стартера и запуск двигателя, неисправна электрическая цепь. В противном случае надо демонтировать пусковое устройство.

Коротко принцип работы и устройство стартера

Якорь – это сердечник стартера, на котором монтируются обмотка (ротор) и коллектор.

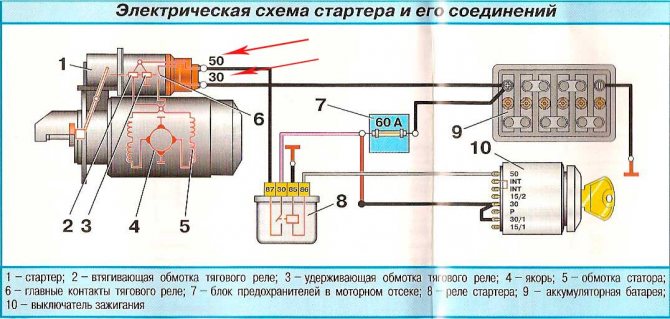

При поступлении тока на контакт 50 (смотрите схему ниже) включается магнит, который тянет шток на себя к задней части тягового реле к контакту 30.

При этом через рычаг вилка с бендексом перемещается вперед для сцепления с маховиком.

В тот момент, когда шток достегает задней стенки реле, контактным диском, который расположен на штоке, замыкается контакт 30 (подключается напрямую от АКБ) с еще одним, который идет непосредственно к стартеру.

Как только контакты замкнулись, на обмотку, через щеточный узел и коллектор, поступает ток и якорь начинает вращаться.

Вращательный момент, от бендекса через маховик, передается на коленчатый вал двигателя в результате происходит запуск последнего.

Как только на электромагнит прекращается подача напряжения (ключ зажигания повернут обратно), шток под действием пружины перемещается в исходное положение, тем самым размыкая контакты 30 и идущий к якорю. Таким образом последний прекращает работу.

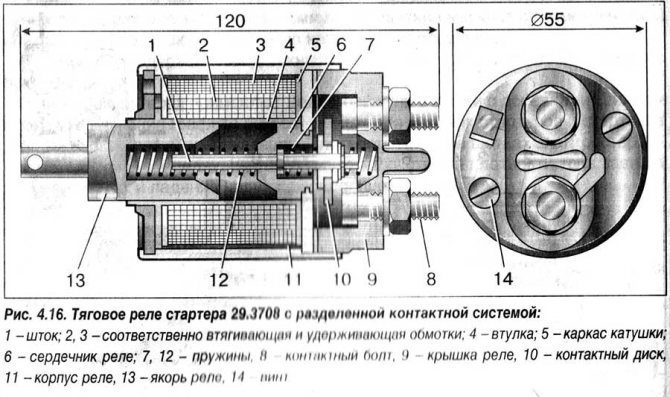

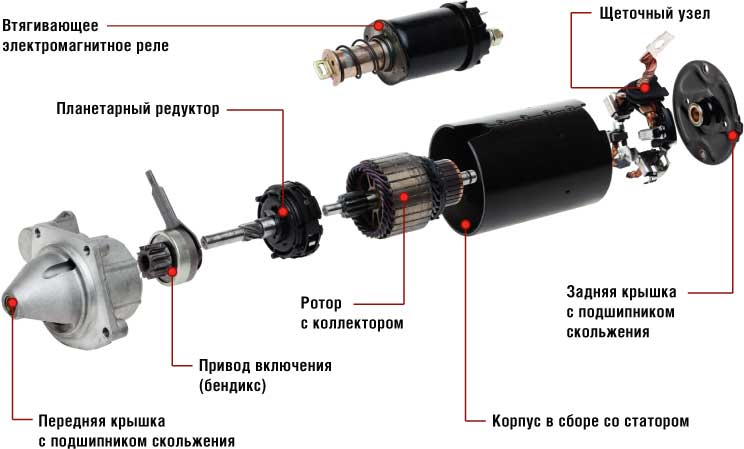

Чтобы было понятней, устройство стартера можно посмотреть ниже.

Сигналы скорого отказа стартера

Если стартеру не удается прокрутить мотор или вращать его со скоростью, несоответствующей пуску, значит не в порядке электрическая часть. Поэтому надо заняться проверкой всех цепей стартера, начиная от аккумулятора.

При механическом характере поломки работающий стартер не вращает двигатель, слышны скрежещущие и гудящие звуки. В таких случаях следует проверить:

• вилку и обгонную муфту;
• рычаг обгонной муфты;
• кольцо муфты;
• буферную пружину;
• зубчатое зацепление.

Когда стартер удается включить только со 2-3 поворота ключа зажигания, шестерня медленно расцепляется с венцом маховика, а в работе наблюдается большая натуга, даже если аккумулятор заряжен на 100%, то это верные признаки, что узел скоро выйдет из строя.

Как проверить стартер при его неисправности

Проверка стартера и выявление причины его поломки в значительной мере сэкономит ваш бюджет, при условии, что эта поломка устранима.

Поиск причины неисправности устройства нужно начинать от простого к сложному.

Проверьте, достаточно ли заряжено АКБ, и способно ли оно крутить стартер. Это лучше всего сделать вольтметром (норма 13,5В, а идеальное 14В), но в дороге такого устройства может и не быть.

Поэтому обратите внимание на фары, какой степени яркости они светятся. Сразу станет все понятно, особенно если включите дальний свет. Панель приборов тоже должна светиться достаточно ярко.

При попытке запуска двигателя, лампочки на табло не должны гаснуть или сильно притухать. Это первые признаки того, что АКБ разряжен.

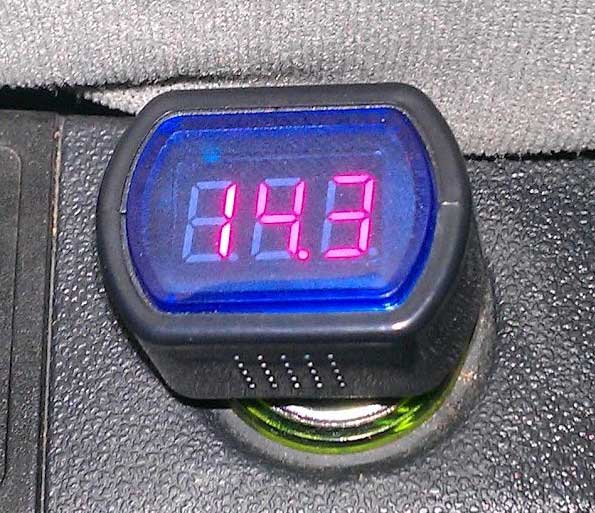

Очень помогает диодный или цифровой вольтметр напряжения, которые вставляется в прикуриватель.

Проверьте контакты и наличие окиси на них, достаточно ли затянуты все болты на АКБ и на реле.

Проверяем работу тягового реле.

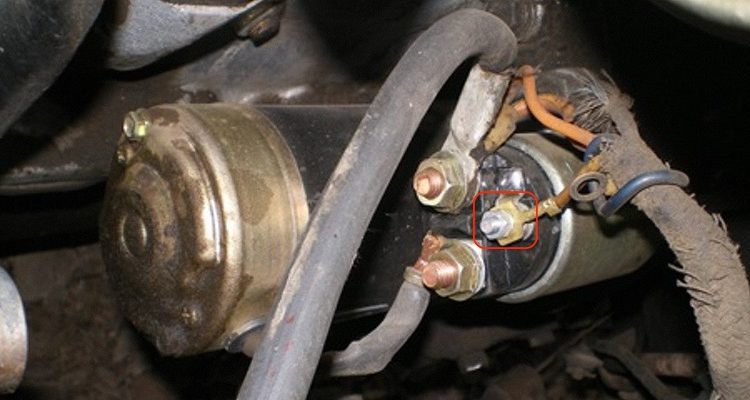

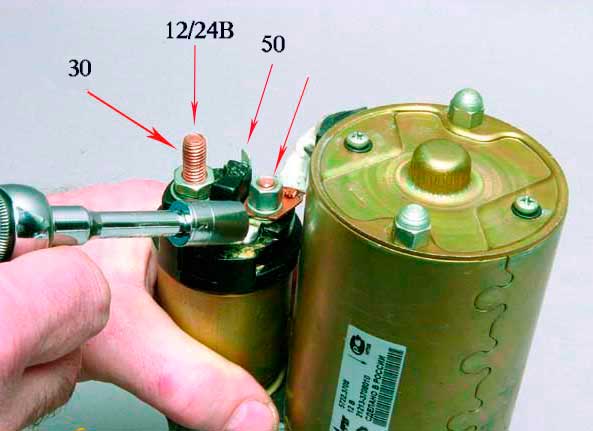

На задней части реле есть болт 30 и контакт 50 – их хорошо видно (условное обозначение на схеме).

Возьмите толстую отвертку или гаечный ключ и замкните их между собой, при этом, конечно же, цепь должна быть запитана током от АКБ на болт 30, который видно на рисунке.

Таким образом, мы подали ток на напрямую к тяговому реле, минуя замок зажигания, реле стартера (п.8, смотрите электрическую схему выше) и другие участки электропроводки.

Если тяговое реле сработало и бендекс начал вращаться, значит проблема в замке зажигания, реле устройства или существует какой-то обрыв в цепе до контакта 50.

Если мы слышим щелчки, бендекс выдвигается, но не вращается, значит тяговое реле исправно, а вся проблема в стартере.

А если в ответ тишина, значит, тяговое реле не рабочее.

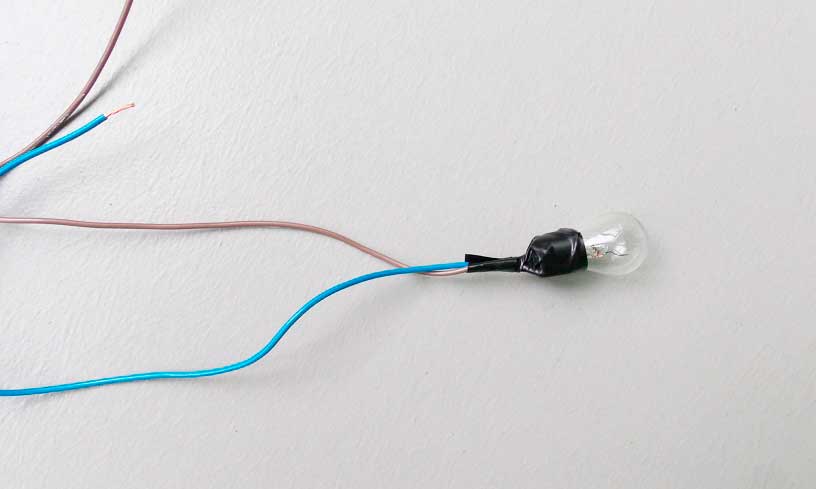

Используем контрольку.

Контролька, это лампочка на 12 или 24В, к которой подключены два провода. С помощью этого простого устройства мы можем прозванивать электрическую цепь находя, тем самым разрывы в ней.

Прозванивать цепь можно на всех ее участках от замка зажигания до контакта 50, при этом зажигание должно быть включенным. Без помощника тут не обойтись.

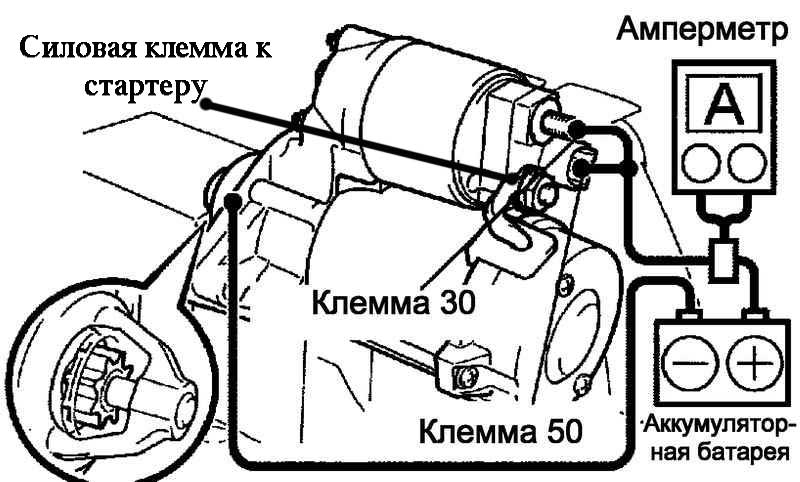

Проверка тягового реле — способ 2.

1. Проверьте на заряженность АКБ;
2. Снимите стартер;
3. Подключите тяговое реле по схеме, «+» (контакт 50) к «+» АКБ, корпус стартера поставьте на «-» АКБ или зажмите его в тисках и подключите к корпусу минусовой провод.
4. Если вилка с бендексом выдвинулась до щелчка значит реле рабочее. Будет лучше если и сработал якорь, но для этого нужно, чтобы на контакт 30 поступал ток. В другом случае без разборки реле не обойтись.

Проверка кабелей и проводов

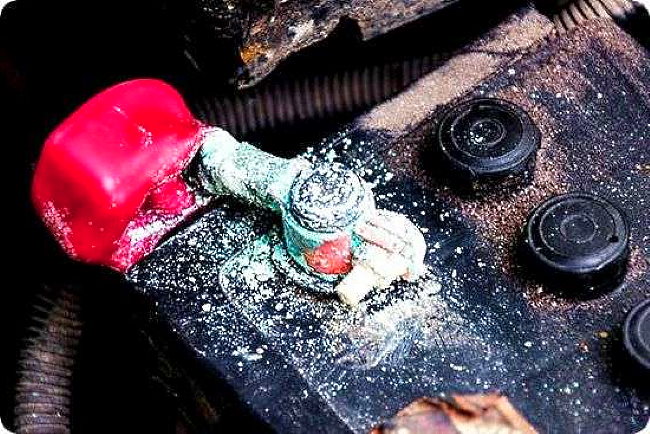

Коррозия вокруг клемм аккумулятора предотвращает электрический поток. Это распространенная проблема в аккумуляторной или стартерной системе, которой не уделяется много внимания. Если вы заметили слой коррозии вокруг одной или обеих клемм аккумулятора, очистите их раствором пищевой соды и теплой воды.

• Смешайте 8 ложек теплой воды на 1 столовую ложку пищевой соды в небольшом контейнере.
• Тщательно перемешайте раствор.
• Отсоедините клеммы от аккумулятора и нанесите раствор на клеммы аккумулятора с помощью мягкой щетки.
• Очистите верхнюю часть батареи с помощью раствора, чтобы удалить грязь и кислоту, которая истощает заряд батареи, но не позволяйте чистящему раствору просачиваться под крышки заливной горловины.
• Снимите крышки с верхней части аккумулятора и проверьте уровень электролита. Электролит должен доходить до верха заливных колец. При необходимости добавьте дистиллированную воду, чтобы довести электролит до нужного уровня.
• Проверьте лоток, в котором находится аккумулятор, и очистите его.
• Подсоедините клеммы и попробуйте снова запустить двигатель.

Простая проверка на машине

Изначально важно найти сам агрегат среди элементов моторного отсека. В большинстве случаев к корпусу стартера можно без проблем добраться сверху, открыв капот. Перед процедурой нужно проверить состояние аккумуляторной батареи.

Напряжение полностью заряженного аккумулятора, который не находится под нагрузкой, составляет 12,6-12,9 Вольт. После этого можно перейти непосредственно к проверке стартера. Для этого понадобится вольтметр, длинная отвертка с прорезиненной ручкой.

Это можно сделать двумя способами.

Способ №1

Здесь нам понадобится вольтметр и помощник.

Проверку нужно проводить в следующем порядке:

1. Найти на стартерном агрегате плюсовую клемму втягивающего реле. Она выглядит как большой болт, к которому подходит толстый провод в оплетке.
2. К ней подсоединить красный провод вольтметра.
3. Черный кабель прибора прикрепить к массе авто.
4. После этого попросить помощника повернуть ключ зажигания. В это время вольтметр должен показывать 12 Вольт, а стартер издавать характерные стуки. Если напряжение имеет более низкое значение, то проблема здесь, скорее всего, в аккумуляторе или замке зажигания.

Осмотр маховика двигателя

Если вы сняли стартер для проверки, это также хороший шанс проверить маховик. Маховик — это большое, тяжелое колесо между двигателем и трансмиссией. Это колесо, которое зацепляет шестерню стартера для запуска двигателя.

• После того, как вы сняли стартер, установите передачу на нейтраль.
• Попросите помощника повернуть коленчатый вал, повернув центральный болт на шкиве коленчатого вала с помощью храпового механизма. Вы найдете этот шкив в передней и нижней части блока двигателя. Этот шкив вращает приводной или поликлиновой ремень для запуска генератора, насоса рулевого управления и других компонентов. В зависимости от модели вашего автомобиля вам может потребоваться снять колесо, чтобы получить доступ к центральному болту шкива.
• Следите за тем, как маховик вращается, и убедитесь, что зубы в хорошем состоянии. Отсутствующие или поврежденные зубы не позволят стартеру запустить двигатель. Замените маховик, если необходимо.

Как проверить втягивающее реле

Чтобы проверить втягивающее реле стартера, нужно подключить к нему плюсовую клемму АКБ, а минусовую — на корпус устройства. При исправно работающем реле будет выдвигаться шестерня бендикса с характерным щелчком.

Проверка втягивающего реле с помощью аккумулятора

Проверка втягивающего стартера

Шестерня может не выдвигаться по причине:

• подгоревших контактов втягивающего;
• заклинившего якоря;
• перегорания обмотки стартера или реле.

Что делать дальше?

После всех этапов проверки стартера необходимо определиться с ходом дальнейших действий.

В любом случае если причина поломки последнего лежит в тяговом реле или самом стартере, то все придется разбирать. Как правило, в 80% случаев это и происходит.

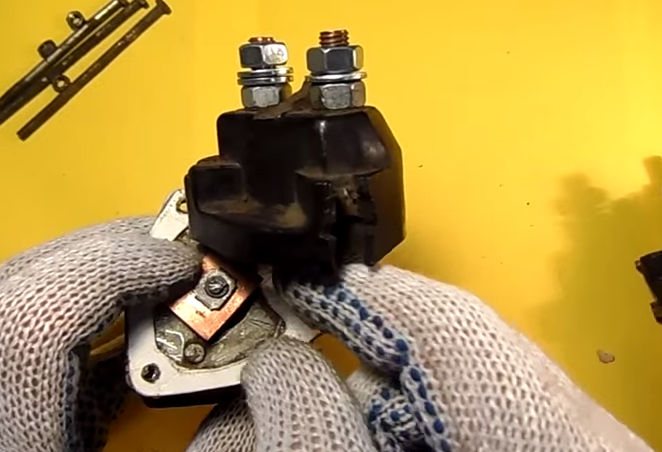

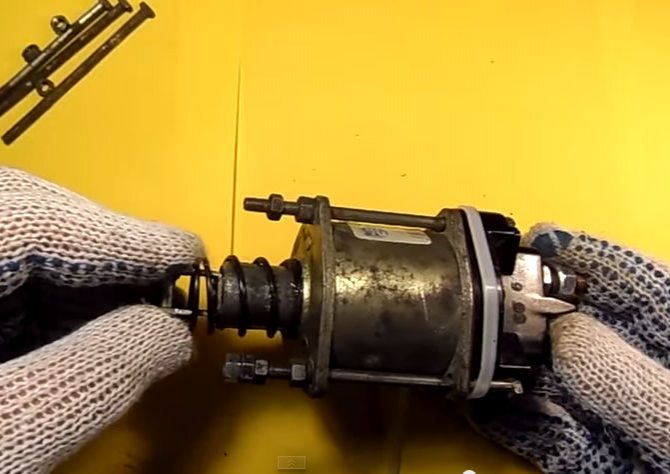

Разобрав тяговое реле обратите внимание на пятаки контактов, которые замыкаются пластиной.

Они не должны иметь ржавчины и окалины, при необходимости зачистите их.

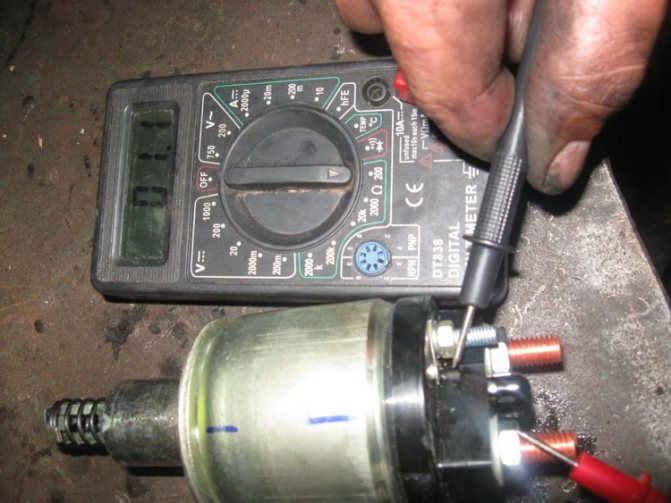

Проверить, замыкаются ли пятаки контактов пластиной можно с помощью омметра.

Обратите внимание на шток.

Он должен быть всегда смазан и ходить свободно. Наличие грязи на штоке не допускается.

Для новых тяговых реле выпущенных в Китае наличие смазки является проблемой, ее китайцы явно экономят. Из-за этого может застопориться шток и вилка выдвигаться не будет.

Если проблема с тяговым реле не решилась, можно попробовать прозвонить втягивающую и удерживающую обмотки. Но это уже серьезный ремонт, проще купить новое реле и не мучиться.

Проблема поломки может находится и в самом стартере.

После его разборки в первую очередь обратите внимание на щетки.

Изношенные щетки нужно заменить. Их высота не должна быть меньше 1,2 см.

А если они залегли, то выясните причину их залегания, может нужно их смазать графитной смазкой.

Также нелишним будет с помощью омметра проверить на замыкание щеток с корпусом щеткодержателя.

Сопротивление должно приближаться к бесконечности.

Обратите внимание на коллектор якоря. Там не должно быть окалин, следов обгорания, все контакты должны быть целыми.

Незначительные обгорания легко удаляются бензином или просто сухой ветошью.

Если вы вскрыли стартер и почувствовали свойственных для горелой обмотки запах, то значит, случай тяжелый.

Для убедительности проверьте на замкнутость обмотку якоря. Для этого можно использовать омметр.

Сопротивление обмотки должно быть приближенное к бесконечности.

Если цепь замкнута, то отдавайте стартер в ремонт или покупайте новый. Хотя перемотка обмотки обойдется намного дешевле.

Некоторые детали устройства можно заменить, достаточно купить на вторичном рынке бу аналог, помните это.

Как проверять стартер с демонтажем

Снятие стартера при наличии соответствующего опыта обычно не составляет сложностей. Последовательность операций:

• отключите обе клеммы от аккумулятора;
• отсоедините от втягивающего реле два провода: толстый и тот, что идет от замка зажигания;
• открутите болты крепления стартера (обычно их 3);
• извлеките устройство через подкапотное пространство или опустите вниз (как это удобнее, в зависимости от марки авто).

Как прозвонить щеточный узел

Дальнейшие действия потребуют частичной разборки стартера. Обычно этот узел обычно находится в задней части устройства (достаточно снять защитный ободок или крышку). Сначала взгляните на выступающую часть щеток (если это возможно) и определите их длину: она должна быть не менее 12 мм (для разных моделей стартеров величина может быть иной). Также проверьте свободность перемещения элементов в их держателях: заеданий быть не должно: в противном случае попробуйте подточить щетки надфилем. Далее понадобится тестер или хотя бы обычная лампа на 12 В, пара проводов и источник постоянного тока на такое же напряжение (та же АКБ) – это необходимо для проверки отсутствия замыкания между щетками и корпусом.

1. Один щуп мультиметра, переведенного в режим измерения сопротивления, присоедините к щеткодержателю, второй – к корпусу стартера. При отсутствии замыкания прибор покажет «бесконечность».
2. Если тестера не оказалось под рукой, возьмите лампу с присоединенными к ней двумя проводами: один из них подключите к щеткодержателю, второй – к любому полюсу источника питания 12 В. От второго проведите провод к корпусу генератора. Свечение лампы будет указывать на наличие короткого замыкания.

Если этот момент есть, осмотрите провода, идущие от щеток: они нигде не должны касаться «массы». Тестирование не дало результатов? Рекомендуется заменить щеточный узел в сборе.

Проверка вилки и обгонной муфты

Здесь тоже особых сложностей нет: вилка (обычно она пластиковая) выталкивает обгонную муфту и поломка детали ведет к тому, что стартер крутит («жужжит»), но пуска двигателя не происходит, т. к. зацепление с маховиком отсутствует. Что касается проверки бендикса на исправность, для этого необходимо зажать его в тисках через грубую ткань, чтобы не повредить. Попробуйте подходящим ключом (лучше газовым №1 или «0») покрутить обгонную муфту в обе стороны: если она исправна, будет вращаться только в одну. В противном случае бендикс замените.

Проверка правильности работы стартера

Если вы подозреваете стартер, отнесите его в магазин автозапчастей или СТО для проверки на стенде. Многие магазины автозапчастей и станции технического обслуживания за небольшую плату протестируют ваш стартер. У него может быть изношенные щетки, вал или обожженная обмотка возбуждения, которые могут вызывать необычные шумы, чрезмерное потребление тока, медленное вращение или вообще отсутствие вращения.

Если предыдущие проверки не показали, что с системой запуска что-то не так, у вас все еще есть другие простые способы устранения неполадок для дальнейшего тестирования стартера.

Когда вы сталкиваетесь с проблемами стартера автомобиля (бывает ещё такая довольно редкая проблема что постоянно крутит стартер), помните, что отсутствие надлежащего технического обслуживания аккумулятора, неисправных электрических соединений и компонентов не позволит вашей системе запуска работать должным образом. Независимо от источника проблемы, эти советы по устранению неполадок помогут вам, когда ваш автомобиль не заводится. Они предоставят вам относительно быстрый способ решения ваших начальных проблем.

Способы устранения поломок

Если пусковой механизма не запускается при включении зажигания, его следует проверить.

Ниже приведена последовательность действий, как проверить стартер, не снимая с машины:

1. Проверить зарядку аккумулятора. Напряжение на его клеммах должно быть не ниже 12 В. При меньшем значении его нужно зарядить.
2. Следующим шагом будет проверка шины «земля». Для этого минусовая клемма аккумулятора соединяется с кузовом машины и корпусом стартера. Выполнять процедуру лучше с включенным зажиганием. Напряжение должно быть равно нулю, иначе есть вероятность нарушения соединительных контактов.
3. Прежде чем проводить дальнейшие действия желательно выполнить диагностику на компьютере. Работа пускового устройства на современных автомобилях может блокироваться иммобилайзером. В этом случае потребуется привязка ключа. Запуск стартера может быть запрещен при неисправности коробки-автомат.
4. Для проведения полной диагностики необходимы электрические схемы узлов и подключения компонент. Система зажигания может быть двух типов. В автомобилях ранних версий тяговое реле получало питание с контактной группы замка зажигания. Если она неисправна, на реле не поступает напряжение. В этом случае следует проверить контакты, используя схему подключения. На машинах последних версий для работы стартера используется реле, расположенное в монтажном блоке. Необходимо проверить его исправность.
5. На следующем этапе следует прозвонить проводку, идущую к пусковому узлу. Она состоит из толстого и тонкого провода. Тонкий проводник необходим для управления тяговым реле, толстый – для запуска электромотора. Для восстановления проводки нужно зачистить провода в удобном месте. Если после выполненных работ, стартер по-прежнему не реагирует.
   Возможны следующие неполадки: обрыв обмоток, нет контакта в соединении тонкого провода, сломаны ламели коллектора, отсутствует заземление на корпусе силового агрегата.
6. Если при срабатывающем реле пусковой узел не крутится, нужно проверить поступление питания на выходе толстого провода, оно должно быть не менее 12В. Если контакты подгорели, их нужно зачистить. Состояние толстого проводника следует проверить на положительной клемме АКБ.

Если приведенные способы не устранили неисправность, нужно снять пускатель и выполнить его диагностику (автор видео Сделано руками).

Смотрим щетки, обмотку и бендикс

Если даже без втягивающего реле стартер не хочет крутиться, необходимо проверить щетки и обмотку. Для этого проще всего взять 12-вольтовую лампочку с двумя проводками, которые следует подсоединить к щеткодержателю и массе. Стартер при этом должен быть подключен к АКБ. В случае загорания лампочки необходимо менять щетки — они утратили свою целостность. Схожим образом следует проверить и обмотку. Один провод крепим на корпус стартера, второй — к выводу обмотки.

Может обнаружиться, что сам стартер исправно работает, но мотор все равно не крутится. На снятом приборе это реально увидеть по отсутствию движения бендикса при замыкании необходимых клемм. Ремонтировать его не рекомендуется. Причинами бездействия могут стать ослабевшие пружины, засохшая смазка, предельный износ роликов. Для похода за покупкой желательно взять с собой старый бендикс, чтобы не ошибиться.
