Замена стартера Гетц

Замена стартера

замена стартера – довольно сложная процедура, особенно для тех, кто никогда раньше этим не занимался. Но не волнуйтесь, это довольно легко сделать. Перейдем к самому процессу замены.

  1. Снимаем защиту двигателя.
  2. Ослабьте гайку силового кабеля.

    Обмен начинается в автомобиле Hyundai Getz

    Установите автомобиль на испытательный стенд или домкрат.

  3. Отсоедините реле.

    Обмен начинается в автомобиле Hyundai Getz

    Отсоедините кабель от отрицательной клеммы аккумуляторной батареи.

  4. Открутите тяговое реле.

    Обмен начинается в автомобиле Hyundai Getz

    Снимите защитный колпачок с кабельного наконечника и наденьте его на кабель. Ослабьте гайку и снимите винт с кабельного наконечника.

    Отверните нижний болт крепления стартера к картеру сцепления и снимите стартер.

  5. Снимите кабель.
  6. Ослабьте заземляющую гайку и снимите ее.

    Обмен начинается в автомобиле Hyundai Getz

    Снимите верхний болт, крепящий стартер к картеру сцепления. Отсоедините разъем кабеля от выхода электромагнитного реле.

  7. Ослабьте стартер.

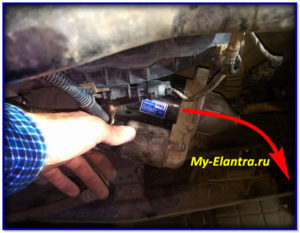

  8. Снимите стартер.

Теперь его можно отремонтировать или заменить на новый.

Ремонт Hyundai Getz. Не заводится, не срабатывает стартер. Хёндай Гетц, стартер, замена бендекса.

Автоэлектрик Севас Hyundai Getz 1.4 с дистанционным запуском
02.03.2021

Чем проще, тем лучше: хороший двигатель Hyundai Getz 1.3 (G4EA)

АвтоСтронг-М Hyundai Getz (2006-2011) Замена приводных ремней
07.03.2022

Выбор стартера

3610002550 — оригинальный артикул стартера Hyundai Getz производства General Motors по цене 13 000 руб. Кроме того, существует ряд аналогов, которые можно использовать:

Обмен начинается в автомобиле Hyundai Getz

Начиная.

Имя

Статья

Цена

Груз

112322

5000

Крауф

STA1303

5000

Ниппартс

J5210503

5000

Эра

220348

9000

Бош

0 986 022 601

10 000

Валео

438101

10 000

Валео

726076

12000

Хелла

8ЕА 738 101-001

12000

Монтаж рулонных ворот

Бест Гейтс ООО Как проверить стартер автомобиля
27.09.2018

Снятие стартера Хендай Гетц | Видео


А учитывая, насколько «удобно» снимать и устанавливать стартер, то вообще неохота было морочиться. Следовательно.

Стартер Hyunai Getz

Заменяем стартер целиком, а если пришло время и старый, то разберемся с ним отдельно. Мы не хотим выяснять, поэтому выбрасываем его, и все это долго не продлится.

Начал искать. Мммдааа, цены просто зашкаливают. Хотелось приобрести новый стартер за приемлемую цену и желательно с планетарной передачей.

В итоге через таблицы нашел всевозможные аналоги. Вот полноразмерный комплект Ashika C всего за рупий. Шестерня заводится, мощность 1,2 кВт против Вт родной. Стартер необходимо разобрать и визуально осмотреть состояние каждого элемента. Слабым местом в механической части является редуктор.


При облизывании или поломке зубов необходима смена бендикса. Ремонтопригодность редуктора низкая, поэтому реставрация не имеет смысла. При ремонте установка нового бендикса надо будет снять и поставить шайбу с кольцом.


Следует помнить, что для обжатия диска нужно использовать съемник, как на картинке ниже. Номинальное значение диаметра коллектора, мм: Удерживая рукой кожух трещотки, поверните шестерню.


Шестерня должна свободно вращаться по часовой стрелке и блокироваться при повороте против часовой стрелки. Во время прибытия момента замены масла или необходимости технического обслуживания. Из года в год замена стартера Hyundai Getz, начало холодов, повторяет историю.

Есть десятки сообщений об автомобилях, которые отказывались заводиться на морозе, и после первой неудачной попытки оживить машину практически невозможно. Эти рекорды стали известны этой автомобильной марке. Все так плохо?


Попытаемся разобраться: Во-первых, запуск двигателя в мороз и при слабом морозе В электрической схеме запуска двигателя внутреннего сгорания в современном автомобиле пусковое устройство является одним из основных узлов.

Он приводит в движение коленчатый вал силовой установки до тех пор, пока не произойдет воспламенение воздушно-топливного Hyundai Getz, замена стартера и распредвал не начнет крутиться сам по себе. Где находится датчик коленвала пежо.

Требуемые инструменты

Для замены стартера на Getz потребуются перечисленные ниже инструменты.

Таблица – Инструменты, необходимые для замены стартера

Головы «8 часов», «10 часов», «12 часов», «1 час», «2 часа», «5 часов», «7 часов»
Вороток С храповым механизмом
Расширение Несколько штук разной длины
Прочный кабель Чтобы стартер не выпал
Фиксированный ключ «8 часов», «10 часов», «12 часов», «1 час», «2 часа», «5 часов», «7 часов»
Проникающая смазка Например ВД-40
Металлическая щетка Чтобы очистить грязь

снятие и установка стартера в Getz — трудоемкая задача из-за ограниченного рабочего пространства. В процессе замены узел необходимо придерживать одновременно с его откручиванием. Поэтому по возможности рекомендуется воспользоваться помощью напарника.

Так как выключать стартер придется в ограниченном месте, опытные автовладельцы рекомендуют заранее подготовить ключ, как на фото ниже. Он позволит залезть на крепления станции и успешно разобрать и установить.

Изготовленный ключ

Стартер можно снять и установить через верхнюю часть моторного отсека. Для облегчения замены узла рекомендуется часть работ проводить снизу автомобиля. Таким образом, значительно облегчит процесс разборки и установки стартера при наличии смотровой ямы, лифта или эстакады.

Проверка отпускания тягового реле

Проверка стартера Hyundai Getz снятие и установка, фото 7

Схема подключения аккумуляторной батареи при проверке срабатывания тягового реле стартера: 1 — Аккумуляторная батарея; 2 — стартер; 3 — провод обмотки возбуждения

Читать:  Инструкция, как выбрать и заменить масляный фильтр на Hyundai Accent

Подсоедините провод к обмотке возбуждения от вывода «М» тягового реле.

Присоедините 12-вольтовую батарею к клемме «М» и «массе».

Обратите внимание на следующее! Чтобы предотвратить перегорание обмотки, проведите испытание как можно быстрее (в течение не более 10 с).

Выдвиньте и втяните ведущее колесо. Если шестерня быстро возвращается в исходное положение, тяговое реле работает исправно. В противном случае замените тяговое реле.

Снятие стартера Хендай Гетц

Датчик температуры Peugeot Проверьте состояние зубьев шестерни свободного хода и замените их, если они повреждены. Также проверьте состояние зубьев шестерни маховика.

Чистка деталей стартера 1. Рено Меган 2 фаза 2.1. Где находится датчик температуры наружного воздуха на фиат альбеа. Как снять стартер на Хендай Акцент. Очищайте детали только путем протирания сухой чистой тканью.

Замена стартера Хендай Гетц своими руками.

Разные увлечения 83 хендай гетц электро.
24.11.2021

Артикул и примерная цена на оригинальный стартер

На автомобилях Hyundai Getz используются стартеры с артикульными номерами 3610002560, 3610002555 и 3610002511. Новые агрегаты марки для розничной продажи имеют стоимость от 4 200 до 10 000 рублей.

Учитывая, сколько стоит новый оригинальный стартер, некоторые автовладельцы рекомендуют прибегать к покупке запчастей имиджевой сборки. Цена б/у изделия 1600-3200 рублей. Основная проблема при таком приобретении – невозможность точно определить оставшийся ресурс.

Проверка удерживающей обмотки тягового реле

Проверка стартера Hyundai Getz снятие и установка, фото 5

Схема подключения аккумуляторной батареи при проверке удерживающей обмотки тягового реле стартера: 1 — Аккумуляторная батарея; 2 — стартер; 3 — провод обмотки возбуждения

Схема подключения аккумуляторной батареи для проверки удерживающей обмотки тягового реле стартера показана на рисунке.

Подсоедините провод к обмотке возбуждения от вывода «М» тягового реле.

Подсоедините 12-вольтовую аккумуляторную батарею к клемме «S» и «массе».

Обратите внимание на следующее! Чтобы предотвратить перегорание обмотки, проведите испытание как можно быстрее (в течение не более 10 с).

Если ведущая шестерня выдвигается во включенное положение, реле исправно. Если шестерня многократно выдвигается и возвращается в исходное положение, в удерживающей обмотке произошел обрыв. Замените тяговое реле.

Замена стартера на автомобиле Hyundai Accent от автомобиля Hyundai Elantra XD подходит!

В гараже Димона Auto-parsing_102RUS Чем проще, тем лучше: хороший двигатель Hyundai Getz 1.3 (G4EA)
08.06.2019

3.20 Замена топливного фильтра

Замените топливный фильтр

Бензиновые модели

Топливный фильтр находится на днище автомобиля, справа, рядом с топливным баком. Для замены фильтра требуются специальные клещи HAZET 4501-1.
При замене топливного фильтра соблюдайте правила пожарной безопасности!
  1. Сбросьте давление в системе электроснабжения (см. Диспетчер системы электроснабжения, выпуск и снижение токсичности заправляемых газов).
  2. Отсоедините отрицательный кабель от аккумулятора.
  3. Поддомкратьте автомобиль и установите его на подставки.
  4. Поместите под топливный фильтр подходящую емкость для сбора топлива.
  5. Обмотайте шланги подачи и возврата топлива лентой.
Положение шлангов можно определить по направлению стрелки на фильтре, стрелка указывает направление потока.
  1. откройте быстроразъемные соединения топливных шлангов специальными клещами HAZET 4501-1 и отсоедините оба шланга.

открытие быстрых ссылок

Заполните топливный фильтр топливом после отсоединения шлангов.
  1. Накройте арматуру тряпкой.
  2. Отсоедините разъем провода и снимите фильтр с держателя.
  3. Установите топливный фильтр так, чтобы стрелка на корпусе указывала по направлению потока топлива, т.е из бака в моторный отсек.

Правильная установка топливного фильтра

  1. Установите снятые компоненты в обратном порядке.

Дизельные модели

Смешайте топливо из фильтра (см раздел Удаление осадка из топливного фильтра дизеля).

Отсоедините электрические провода от выключателя чувствительного к температуре датчика и нагревателя фильтра, установленных между топливным фильтром и опорным кронштейном.

На двигателе 1,5 л отсоедините топливопроводы от крышки фильтра. Снимите топливный фильтр с держателем

Hyundai Getz приступает к замене
Стартер Hyundai Getz: где находится, как снять, заменить | www.уазлюкс.ру
Стартер бендикс: описание, принцип работы, устройство, поломки, ремонт, фото
Стартер дверей Hyundai: где находится, как снять, заменить - автоэксперт
Запуск Hyundai Getz: где находится, как снять, поменять
Как поменять стартер на Hyundai Getz?
Хендай гетц | снятие стартера | хендай гетц | авто ремонт автомобилей, заказ запчастей
Мотив замены втягивающего и стартового бендикса на Hyundai модель Getz 1
Стартер бендикс: описание, принцип работы, устройство, поломки, ремонт, фото
Салонный фильтр Hyundai Getz: где находится и какие функции выполняет, признаки неисправности и пошаговая инструкция по замене загрязненного воздухоочистителя

Аккуратно зажать фильтр в тисках и открутить крышку. На двигателе 1,7 л отсоедините топливный фильтр от держателя и снимите его

Снятие топливного фильтра

Тщательно очистите корпус фильтра.

Установите новый фильтр вручную, предварительно смочив уплотнение дизельным топливом. Перед установкой фильтра на двигатель 1,7 л залейте в него дизельное топливо.

Закрепите топливопроводы, если они были сняты.

Подсоедините разъем провода нагревателя топливного фильтра.

Запустить двигатель и прокачать систему до пищевого объекта (см. Диспетчер системы электроснабжения, Выпуск и снижение токсичности заправляемых газов).

Управляйте автомобилем и проверьте электрическую систему на наличие утечек.

Проверка коллектора

1. Установите анкер в две V-образные призмы и проверьте индикатором выход коллектора.

  • Номинальный выход коллектора, мм: 0,05
  • Максимально допустимое значение на выходе коллектора, мм: 0,1

Проверка стартера Hyundai Getz снятие и установка, фото 10

2. Измерьте диаметр коллектора.

  • Номинальный диаметр коллектора, мм: 29,4
  • Максимально допустимый диаметр коллектора, мм: 28,4

Проверка стартера Hyundai Getz снятие и установка, фото 11

HYUNDAI GETZ NO CRANK NO START/STARTER TROUBLESHOOT STEP BY STEP BASIC TUTORIAL

АВТОРОД АВТОТЕХНИК Замена стартера на автомобиле Hyundai Accent с автомобиля Hyundai Elantra XD подходит!
11.10.2021

Очистка деталей стартера

1. Не погружайте детали в растворитель, так как это повредит обмотку статора, тяговое реле и/или якорь. Очищайте детали только путем протирания сухой чистой тканью.

2. Не погружайте трещотку в растворитель, так как это вымоет смазку, которая была заложена при изготовлении трещотки из трещотки.

Читать:  Датчик колевала Киа Рио 3

3. Очистите привод щеткой, смоченной моющим средством, а затем протрите сухой чистой тканью.

Hyundai Getz Троит двигатель в чем причина? Салонный фильтр не менялся 13 лет!!

АВТО ремонт/NA/колено HYUNDAI GETZ NO CRANK NO START/УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ПОШАГ ЗА ШАГОМ БАЗОВОЕ РУКОВОДСТВО
10.12.2022

Проверка в режиме холостого хода

Проверка стартера Hyundai Getz снятие и установка, фото 6

Схема подключения аккумуляторной батареи при проверке стартера в режиме холостого хода: 1 — стартер; 2 — угольный реостат; 3 — амперметр; 4 — вольтметр; 5 — Батарея

Зажмите стартер в тисках с мягкими губками и прикрепите к стартеру полностью заряженную 12-вольтовую батарею, как показано на рисунке.

Прикрепите контрольный амперметр (со шкалой 100 А) и угольный реостат.

Подключить вольтметр (со шкалой 15 В) параллельно пускателю.

Установите угольный реостат в выключенное положение.

Подсоедините провод от отрицательной клеммы аккумулятора к корпусу стартера.

С помощью реостата установить вольтметром напряжение 11 В.

Включите стартер и убедитесь, что максимальный потребляемый ток правильный, а якорь стартера вращается плавно и легко.

Сила потребляемого тока не должна быть более 90 А, частота вращения якоря не менее 2800 мин-1.

Проблемы со стартером и их устранение

Если силовой агрегат не запускается, часто виноват стартер. Если другие системы не вызывают сомнений в ее работоспособности, следует разобрать устройство для дальнейшей диагностики. Стартер необходимо разобрать и визуально осмотреть состояние каждого элемента.


Слабым местом в механической части является редуктор. При облизывании или поломке зубов необходима смена бендикса. Ремонтопригодность редуктора низкая, поэтому реставрация не имеет смысла.


При ремонте установка нового бендикса надо будет снять и поставить шайбу с кольцом. Следует помнить, что для обжатия диска нужно использовать съемник, как на картинке ниже. В противном случае эта операция будет очень сложной.


Щетки наиболее подвержены износу. Важно проверить их оставшуюся длину. Если он менее 1/4 от нового, щетки подлежат замене.

Стартер Hyundai Accent, Getz, Elantra, Matrix, KIA Spectra, Cerato. Диагностика и ремонт.

Мастер АКПП Двигатель Hyundai Getz троит в чем причина? Воздушный фильтр в салоне не меняли 13 лет!!
15.12.2020

Hyundai getz 1.4 starter remove

Магазин триХ Разборка стартера и его основные неисправности на Хендай Акцент, Элантра (Hyundai Accent, Elantra).
06.06.2021

Repairing a Broken Gear Stick on a Hyundai

Джейден П Установка рольставен
05.15.2015

Рекомендации завода

Производитель не рекомендует ремонтировать стартеры самостоятельно, так как это задача для специалиста, прошедшего соответствующую подготовку. Однако не исключено, что многие мастера по ремонту гаражей прекрасно справятся с этой задачей без специальной подготовки, предоставляемой производителем.

Таким образом, они признают, что отремонтировать стартер Hyundai Getz может каждый при наличии желания, инструментов и рук. Хотя бывают ситуации, когда стоит обратиться на профессиональную станцию, так как самостоятельно диагностировать причину неисправностей и поломок невозможно.

Процесс замены стартера

Для замены стартера на Getz рекомендуется воспользоваться приведенной ниже пошаговой инструкцией.

  • При проведении работ на подъемнике или переходе необходимо зафиксировать автомобиль ручным тормозом.
  • откройте капот.
  • Снимите клеммы с аккумулятора.
  • Разобрать аккумулятор.
  • откройте корпус воздушного фильтра.
  • Снимите фильтрующий элемент.
  • Ослабьте хомут на верхней части корпуса и снимите его.
  • Открутите крепления корпуса воздушного фильтра и извлеките его из моторного отсека, предварительно сняв с патрубка воздуховода.


  • Уберите предметы, мешающие доступу к стартеру.


  • Снимите замок бугеля и один из разъемов на блоке питания.


  • Отодвиньте жгуты проводов.


  • Отсоедините клемму и провод питания от электромагнитного реле.


  • Удерживая стартер, например, поддерживая его удлинителем, привязав к проводу или попросив напарника, открутить нижний кронштейн.


  • Вытащите стартер из моторного отсека между выхлопной трубой и опорой двигателя.


  • Установите новый стартер.
  • Соберите все в порядке, обратном разборке.
  • Выполните пробный пуск двигателя внутреннего сгорания, чтобы проверить работу установленного стартера.

Номер по каталогу и стоимость хорошего стартера

Автовладельцы, которых не устраивает цена оригинального стартера или не желающие «играть в лотерею» с покупкой поддержанного устройства, рекомендуют искать аналоги от сторонних производителей. Среди них много некачественной продукции и достойных товаров, которые по качеству и характеристикам ничем не уступают родным запчастям. Лучшие варианты штатного стартера Getz представлены в таблице ниже.

Таблица — Хорошие аналоги оригинальной закуски Hyundai Getz

Крауф STA1303 3800-4200
Я отправляю БН3610002555 4200-4500
ЗАПЧАСТИ JS1303 2600–3000
ВАЛЕО ПХК ТМ000А37001 4600-5100
Бош 986022601 3000-3200

Снятие и установка

1. Отсоедините провод от отрицательной клеммы на аккумуляторной батарее.

2. Отсоедините трос привода спидометра и трос трансмиссии.

3. Отсоедините стартер разъем и провод от клеммы.

4. Откручиваем болты и снимаем стартер.

Проверка стартера Hyundai Getz снятие и установка, фото 8

Проверка стартера Hyundai Getz снятие и установка, фото 9

5. Установка осуществляется в порядке, обратном разборке.

Разборка стартера и основные его неисправности на Хюндай Акцент, Элантра (Hyundai Accent, Elantra).

АвтоМастер. Сделай это сам Ремонт сломанной ручки переключения передач на Hyundai
30.05.2021

Как проверить стартер автомобиля «на раз, два,три». Полезный совет от АВТО электрика.

ВЧ автомобильная электрика Заводится Hyundai Accent, Getz, Elantra, Matrix, KIA Spectra, Cerato. Диагностика и ремонт.
02.07.2021

Стартер Hyunai Getz

За запуск силового агрегата автомобиля Hyundai Getz отвечает стартер. Он проворачивает коленчатый вал двигателя до тех пор, пока двигатель не начнет работать самостоятельно. Под воздействием внешних факторов и естественного износа со временем стартер выходит из строя.

Читать:  Замена топливного фильтра Hyundai Getz в картинках

При возникновении неисправности в агрегате запуск силового агрегата становится затрудненным, а иногда и невозможным. Поэтому водитель должен знать о любых признаках неисправности запуска и немедленно ремонтировать или заменять ее.


Hyundai Getz (2006-2011) Drive Belt Replacements

2 дает низкий Замена стартера Hyundai Getz своими руками.
18.12.2021

New&Pomos

Проверка муфты свободного хода

1. Удерживая рукой кожух трещотки, поверните шестерню. Шестерня должна свободно вращаться по часовой стрелке и блокироваться при повороте против часовой стрелки.

2. Проверьте состояние зубьев шестерни свободного хода и замените их, если они повреждены. Также проверьте состояние зубьев шестерни маховика.

Проверка стартера Hyundai Getz снятие и установка, фото 12

Скрежет, шум при пуске, не сразу запускается двигатель?

Как оказалось причина в изношенном бендиксе, будем менять сами, а как — расскажу на сайте My-Elantra.ru, услуга не нужна. Времени это займет где-то 30 минут — 1 час, а дальше, грубо говоря…

Что нужно для замены бендикса

Чтобы поменять бендикс на Hyundai Elantra hd (и не только) — нужно снимать стартер, для ремонта своими руками нам понадобится:

  • ключ на «8» (лучше накидной или накидной) — для откручивания шпилек;
  • клавиша «10» — для снятия клеммы с аккумулятора, а также воздухозаборника;
  • ключ «12» — необходим для снятия тока, плюсового провода со стартера;
  • торцевой ключ «на 14» — для откручивания стартера от коробки передач;
  • крестовая отвертка – для снятия катушки отдачи;
  • тряпки (может пригодиться);
  • непосредственно сам бендикс ASIN (ASIN.EL2313) 3613911140 или аналогичный, мне от Акцента дали…

Порядок действий

! Сначала отключаем «минусовую» клемму от аккумулятора (ключом на «10») !

Затем приступаем к снятию воздухозаборника, он держится на двух болтах (№1, №2 на картинке), откручиваем их ключом на «10». Вот картинка — я снял аккумулятор (это для другой статьи):

Замена стартера Гетц

Отсоединяем патрубок «возврата» охлаждающей жидкости (на фото показаны места крепления этого патрубка) и убираем его в сторону:

Замена стартера Гетц

Далее отсоединяем микросхему вентилятора охлаждения:

Далее сдвигаем пластиковые защелки на корпус вентилятора и извлекаем его из подкапотного пространства. Это фиксаторы:

Замена стартера Гетц

Снять вентилятор мне было сложно — мешал верхний патрубок ОЖ, но все же получилось:

Замена стартера Гетц

Вот все партии:

Замена стартера Гетц

Далее откручиваем торцевым ключом со стороной «на 14» — 2 болта, которые крепят стартер к коробке передач:

Замена стартера Гетц

Поворачиваем стартер поудобнее к себе. Отсоединяем фишку втягивающего реле и торцевым ключом выключаем на «12» — ток «плюс»:

Замена стартера Гетц

Теперь вытаскиваем… Сначала может показаться, что много «лишних» проводов мешает, но вынимается он довольно легко, так как вентилятор убрали и он стал довольно вместительным…

Замена стартера Гетц

Очистить! Павел проблемы с проделанной работой! Стартер снимается с автомобиля, затем демонтируем сам «стартерный блок».

Разборка стартера

Сам бендикс показан на картинке и обозначен стрелкой:

Замена стартера Гетц

Чтобы добраться до него, нужно разобрать этот «стартер»:

  1. Откручиваем две шпильки (на фото это №1 и №2), ключом на «8» (желательно с головкой или накидной), цифры №3 и №4 это болты под крестовую отвертку, которая крепится» оба» с кистями. Выкрутить их нельзя, но если вы хотите проверить состояние щеток, снимите их. Честно сказать будет сложно… Вот фото сзади;
  2. Теперь откручиваем втягивающее реле крестовой отверткой;
  3. Аккуратно разъедините детали, но не вытаскивайте саму арматуру (если только вы не решили снимать щетки);
  4. Теперь осталось постучать диском (№1 на картинке) по бендиксу, снять стопорное кольцо (№2) и безопасно закатать гриф, снять бендикс с якоря;
  5. Готово, можно менять бендикс на новый.

В магазине мне выбрали бендикс по ВИН номеру машины, судя по надписи — подходит и на Акцент:

Замена стартера Гетц

Поменяли, теперь собираем все на место!

Проверка втягивающей обмотки тягового реле

Проверка стартера Hyundai Getz снятие и установка, фото 4

Схема подключения аккумуляторной батареи при проверке возвратной обмотки тягового реле стартера: 1 — Аккумуляторная батарея; 2 — стартует

Схема подключения аккумуляторной батареи при проверке обратной обмотки тягового реле стартера показана на рисунке.

Подсоедините провод к обмотке возбуждения от вывода «М» тягового реле.

Подсоедините аккумуляторную батарею на 12 вольт к клеммам «S» и «M».

Обратите внимание на следующее! Чтобы обмотка не перегорела, проведите тест как можно быстрее (в течение 10 секунд).

Если ведущая шестерня переключается во включенное положение, обмотка соленоида на реле исправна. Если этого не происходит, замените тяговое реле.

Источники

  • https://fiatinfo.ru/zamena-startera-henday-getc/
  • https://Yemin.ru/kak-snyat-starter-na-henday-getc-xl-xf0gisLZmB2y5TImn4t-vi.html
  • https://znak-ekb.ru/ustrojstvo/kak-snyat-starter-na-hendaj-getts.html
  • https://infolifan.ru/articles/starter-hyunai-getz/
  • https://fuse2relay.ru/starter-proverka-snyatie-i-ustanovka-hyundai-getz-uqm
  • https://zapchasti.expert/starter/starter-hyunai-getz.html
  • https://replicadisk.ru/brakesystem/starter-hendaj-getc-gde-nahoditsa-kak-snat-zamena.html
  • https://akord-auto.ru/ustrojstvo/kak-snyat-starter-na-hendaj-getts.html

[свернуть]
Adblock
detector
