Замена топливного фильтра Hyundai Getz в картинках

Обычно пользователи нашего сайта находят эту страницу по следующим запросам: электросхема Hyundai Getz, моменты затяжки Hyundai Getz, система питания дизельных двигателей Hyundai Getz, система питания дизельных двигателей Hyundai Getz

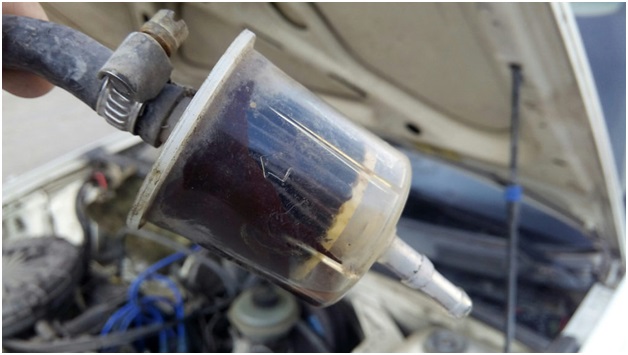

Что собой представляет топливный фильтр

Топливный фильтр является одним из самых важных фильтрующих элементов в топливной системе. Он предназначен для улавливания мусора, частиц ржавчины и грязи в топливе. В большинстве случаев комплектуется специальными картриджами с бумажными фильтрами. Топливные фильтры сейчас устанавливаются практически на все современные автомобильные двигатели.

Потому что такие автомобили, как Hyundai Getz, особенно чувствительны к качеству топлива. Плохо отфильтрованное топливо может содержать несколько видов примесей и загрязнений. Это могут быть, например, частицы краски, попавшие в топливный бак при заправке, или ржавчина, возникшая в стальном баке от избыточной влаги. Если такие вещества будут часто попадать в топливную систему, без серьезных поломок не обойтись. В первую очередь сломается топливный насос и форсунки.

Кроме того, при использовании топливных фильтров увеличивается мощность двигателя. Ведь, как известно, чем меньше грязи в горючем, тем лучше сам процесс горения

Топливный фильтр Hyundai Getz необходимо периодически менять. В большинстве случаев лучше просто заменить старый фильтр на новый. Но некоторые мастера умеют их почистить и установить обратно. Однако делать это следует только в крайних случаях. Если вовремя не поменять фильтр, это приведет к его засорению, а значит, поток воздуха не будет поступать и двигатель будет работать намного хуже.

Замена салонного фильтра Hyundai Getz: пошаговая технология

Все механизмы и детали вашего Hyundai Getz выполняют свою функцию. Одни из них отвечают за работу автомобиля как механизма, а другие – за комфорт водителя и его пассажиров. Одним из таких устройств является салонный фильтр. Несмотря на кажущуюся простоту, он играет очень важную роль – обеспечивает качественный микроклимат в салоне.

Конечно, приятно прокатиться с ветерком по берегу моря или по лесной дороге. Но не секрет, что перегруженные автомагистрали в наших городах не очень благоприятные экологические условия. Грязь, пыль, ядовитые выхлопы соседних автомобилей, болезнетворные бактерии – все это не способствует сохранению здоровья.

Для предотвращения негативного влияния такой атмосферы и предназначен фильтр салона Hyundai Getz.

Хорошие производители фильтров дополняют его несколькими очищающими элементами. Первый задерживает более крупные частицы, второй – более мелкие. Часто в состав качественного фильтра входит еще и уловитель вредных веществ, наполненный активированным углем.

Но у каждого дизайна есть своя жизнь. Корейская автомобильная компания Hyundai рекомендует производить замену салонных фильтров в модели Getz максимум через 30 тысяч километров пробега. Но на самом деле фильтр может понадобиться поменять раньше – все зависит от среды, в которой эксплуатируется ваш автомобиль.

Описание

Автомобиль комплектовался четырьмя бензиновыми двигателями 1.1 SOHC, 1.3 SOHC, 1.4 DOHC, 1.6 DOHC, после рестайлинга с 2005 года (двигатели 1.1, 1.4 и 1.6 л) и дизельным 1,5 CRDi. Версия с дизелем официально в Россию не поставлялась.

Поэтому топливные фильтры для автомобилей Hyundai Getz корейского производства необходимо выбирать и устанавливать в зависимости от: года выпуска, модели, региона.

Поставщик перевозчика — MOBIS, упаковщика — Kia & Hyundai. Экспортные запчасти под оригинальным брендом Kia & Hyundai не имеют надписи MOBIS. На внутренний корейский рынок поставляются такие же запчасти под «оригинал», но уже с надписью MOBIS, с оригинальными клеймами Kia&Hyundai и голограммой под индивидуальным номером. А вот в китайских подделках под «оригиналом» часто на всех голограммах стоит один и тот же номер, либо он вообще отсутствует. Хотя в последнее время подделки настолько похожи на оригинал, что сразу разобраться в этом очень сложно. Контрафактная продукция может попадаться даже у непроверенных поставщиков с корейского рынка.

Замена топливного фильтра Hyundai Getz своими руками

Видео « Замена топливоочистительного элемента »

В этом видео подробно описан и показан процесс замены очистителя топлива на Hyundai Getz.

Топливный фильтр хендай гетц: где находится, замена — АвтоЭксперт

Снятие

1. Откиньте верхние защелки на спинках задних сидений и сложите их. Затем вы должны потянуть за ручку, расположенную внизу, и сложить все заднее сиденье. Снимите защиту топливного бака, сняв все зажимы.

3. Снять защитный кожух топливного насоса.

4. Итак, для дальнейшей работы, во избежание проливания топлива из магистрали, советую отсоединить фишку от бензонасоса, запустить и поработать двигатель до полного израсходования топлива. После остановки автомобиля во избежание повреждения ЭБУ, а также короткого замыкания, отсоедините минусовую клемму от аккумуляторной батареи.

6. Откройте хомут, отсоедините возвратную топливную магистраль от насоса.

7

Нажав на фиксаторы по бокам, отсоедините топливный шланг. Бензин и его пары легко воспламеняются, будьте предельно осторожны.8. Открутив 8 гаек торцевым ключом или головкой на 8, аккуратно снимите насос

Будьте осторожны, чтобы не повредить поплавок при снятии насоса.

9. Слейте топливо из насоса.

Диагностика неполадок

По регламенту деталь нужно менять каждые 40-60 тысяч километров – то есть примерно раз в два-три года. Условия эксплуатации, качество топлива и многие другие параметры необходимо учитывать при расчете срока службы элемента.

Также стоит обратить больше внимания на состояние топливного фильтра, если вы заметили один из следующих «симптомов»:

• медленное ускорение;
• сложно запустить двигатель вне зависимости от температуры и погодных условий;
• неравномерный холостой ход, двигатель останавливается при достижении нижнего пика;
• во время движения двигатель останавливается.

Помимо засорения топливного фильтра, перечисленные выше неисправности могут привести к поломке топливного насоса, засорению воздушного фильтра или форсунок. Поэтому желательно вовремя проверять состояние всех фильтрующих элементов и при необходимости заменять их.

Выбор детали

Топливный фильтр Hyundai Getz находится в топливном модуле вместе с топливным насосом, датчиком уровня топлива, который в свою очередь погружен в топливный бак, доступ к которому возможен из салона после снятия заднего сиденья. Затем нужно поднять ковер, который крепится двумя клипсами справа и слева, клипсы можно смело поднимать. Под ковром есть лючок, который крепится не шурупами, а клеем, его отрываем Топливные фильтры Hyundai Getz имеют разный дизайн и каталожные номера в зависимости от года выпуска и региона. Номера приложений приведены в таблице.

Топливный фильтр для Хендай Гетц
ОЕМ	год	Инженерная модель	Топливо
EUR1C0PA02 GETZ 02: ОКТЯБРЬ 2006 (2002-)
31112-1С000	20.05.2002-2006	1,1, 1,3, 1,4, 1,6 МПа, SOHC	Бензин
KEURPTB06 GETZ 06: НОЯБРЬ 2006- (2006-)
311121C000	11.06.2006 — 11.05.2011	1,1, 1,3, 1,4, 1,6 МПа, SOHC	Бензин
S31112-1C100	05.11.2007 — 07.01.2011	1,1, 1,3, 1,4, 1,6 МПа, SOHC	Бензин
IEURPTBI07 GETZ 07 (ИНДИЙСКИЙ ЗАВОД-ЕВРО) (2007-)
31112-0B000	2007-…	1.1, 1.4, 1.6 MPI-SOHC / MPI-DOHC	Бензин

Есть 2 фильтра линейки продуктов, которые предназначены для автомобилей с истекшим сроком гарантии, их можно определить по букве «S» перед исходным номером. Продуктовая линейка 2 поставляется официальным дилерам Kia и Hyundai как более доступная альтернатива оригиналу.

Параметры самого фильтра для Hyundai Getz.

Топливный фильтр для Хендай Гетц
ОЕМ	Диаметр и т.д.	Высота и т.д.	Диаметр трубы (вход/выход), мм
31112-1С000	Внешний диаметр — 1,84 Внутренний диаметр — 2,98	98,0 141,0	Вход 15,5 мм Тираж 13,3 мм

Так как фильтры продаются отдельно от топливного модуля. Есть как оригинальные, так и неоригинальные. Аналоги других производителей представлены в таблице.

Аналоги топливного фильтра бензиновые Hyundai Getz
Создатель	Код поставщиком
Ниппартс 3.4	N1330522
читать	M80222LFFB
Айко	JN9302
Кора	KF0020

Топливный фильтр (фильтрующая сетка) устанавливался на Hyundai Getz с топливным модулем. Оригинал статьи: 31090-17000. Аналоги сетевого фильтра представлены в следующей таблице:

Аналоги топливного фильтра Hyundai Getz Rough Clean бензин
Создатель	Код поставщиком
ПЕРЕСЕКАТЬ	КМ79-02952
NPS	НСП023109017000

Вы также можете купить весь модуль в комплекте. Оригинальный топливный модуль показан в таблице:

Топливный модуль для Hyundai Getz (бензин)
Номер каталога	Применимость к двигателям	Тип двигателя
31110-1С000	1.1, 1.3, 1.4, 1.6	MPI-SOHC

Признаки забитого фильтра

Производитель окрашивает трансмиссионное или моторное масло в разные цвета не только в маркетинговых целях. Наличие пятен на картере или других деталях автомобиля свидетельствует о том, какой механизм нуждается в срочной замене или ремонте.

Например, масляные пятна под коробкой передач автомобиля почти наверняка указывают на проблемы с фильтром двигателя.

Причин может быть несколько:

• поломка корпуса фильтра, если он изготовлен из непрочного материала, если в процессе эксплуатации возникают проблемы с работой регулирующего или перепускного клапана;
• износ резиновой прокладки между двигателем и фильтром, динамический разрыв топливного канала, превышающий срок службы расходной части автомобиля.

Чистка в этом случае невозможна, требуется только полная замена моторного масла. Если вы меняете фильтр, вы всегда должны сливать отработанное масло. Лучше недолить картер автомобиля, чем перелить — это ошибка новичков.

Если мусор под картером прорвал фильтр, слейте и залейте новое масло. Пыль, гравий и другие вещества почти наверняка могут проникнуть сквозь повреждения. В процессе замены моторного масла они почти наверняка удалятся.

Будьте внимательны при выборе нового элемента очистки моторной смазки. Внутри корпуса всегда должен быть установлен подпружиненный обратный клапан. Во время работы этот механизм удерживает остатки моторного масла при остановке двигателя. Если клапан некачественный, масло не останется в фильтре, и при следующем включении карданного вала на него будет поступать недостаточное количество смазочной жидкости. Износ деталей в таких случаях возрастает многократно.

Процесс замены

При выполнении процедуры по замене фильтрующего элемента в автомобиле Hyundai Getz необходимо вооружиться: пассатижами, крестовой и плоской отвертками, тюбиком герметика и насадкой на 12.

Порядок замены топливного фильтра:

1. Затем снимите защитную пластиковую крышку. Стоит помнить, что он закреплен на герметике, поэтому во избежание деформации подденьте его отверткой.
2. Теперь перед вами «открылся» люк из четырех саморезов.
3. Теперь нужно понизить давление в системе. Для этого запустите двигатель и отсоедините держатель от разъема питания топливного насоса. Протерев или пропылесосив крышку от грязи и песка, смело ослабляем топливные шланги.

   Приступим к замене, но сначала нужно добраться до него. Он расположен под задним сиденьем. Головкой «на 12» с удлинителем откручиваем болт крепления подушки пассажирского сиденья.

   Снимаем и вынимаем подушку из отсека. Греем герметик строительным феном, так как крышка люка АЗС не прикручена, а приклеена.

   После нагрева просто подденьте пластиковую крышку и снимите ее.

4. Сначала снимите оба шланга подачи топлива, для этого вам понадобятся пассатижи. Сдавите ими крепления и снимите шланг. Помните, что он, скорее всего, сольет остатки бензина в системе.
5. Откручиваем крепления топливного насоса .

   Нажмите на замок и извлеките заглушку. Промывать крышку нужно сверху, чтобы грязь не попала в бак.

6. Затем снимите кольцо и очень осторожно вытащите сам фильтр из корпуса.
7. Будьте осторожны, чтобы не пролить остатки топлива в фильтр, и не забудьте зафиксировать положение поплавка, определяющего уровень топлива.
8. С помощью отвертки с плоской головкой подденьте металлические зажимы и снимите обе трубки, затем снимите два разъема.

   Сжимаем пассатижами концы хомута, крепящего шланг подачи топлива к адсорберу, двигаем хомут по шлангу. Затем снимите шланг с кронштейна на крышке топливного модуля.

   Вынимаем держатель патрубка подачи паров топлива к электромагнитному клапану очистки бака из отверстия кронштейна крышки модуля.

   Прижимаем хомуты на наконечнике трубки подачи топлива к рампе, снимаем наконечник с узла крышки модуля.

9. Аккуратно отогните пластиковый замок в сторону и освободите направляющие. Этот шаг поможет вам собрать их вместе с крышкой.

   Головкой на «8» открутите восемь болтов, крепящих прижимную пластину к крышке модуля. Снимаем пластину. Берем заранее подготовленную тару, вынимаем топливный модуль из отверстия топливного бака и кладем туда.

10. Вытащить фильтрующий элемент вместе с помпой из стакана можно только взявшись за пластиковые защелки.

    Слейте топливо из топливного фильтра. Разбираем топливный модуль, чтобы достать из него коробку с самим фильтром тонкой очистки. Снимаем металлические скобы (пружинные хомуты) на наконечнике патрубка подачи топлива от фильтра к крышке модуля, снимаются отверткой, их всего две (передняя и задняя). Поддеваем задний пружинный хомут отверткой.

11. Отсоедините провод от отрицательного канала. Вставьте отвертку между замками двигателя и кольцом фильтра, чтобы можно было ослабить его.
12. После проделанных действий остается снять металлический вентиль.

    Шлицевой отверткой прижимаем фиксаторы двух управляющих тяг крышки топливного модуля к корпусу. Отсоедините крышку топливного модуля и стекло. Снимите разъем с топливного насоса. Поддеваем отверткой три замка на корпусе топливного фильтра. Вынимаем модуль с топливным насосом. Отцепите шнур. Ослабляем два хомута на насосе, вытаскиваем бензонасос из модуля.

13. Затем снимите все уплотнительные кольца со старого фильтра, проверьте их целостность и установите клапан на новый фильтр.
14. Чтобы снять пластиковую часть, нужно ослабить защелки, следующим этапом будет установка уплотнительных колец на новый фильтр. На этом этапе можно начинать процесс строительства.
15. Сначала установите двигатель обратно на фильтр и закрепите обе топливные магистрали металлическими зажимами.

    Снимаем старую сетку фильтра грубой очистки, берем новую сетку и заменяем ее. Надеваем его на бензонасос и фиксируем стопорной шайбой. А вот для замены фильтра тонкой очистки топлива необходимо продолжить процедуру с пластиковым корпусом, куда был установлен насос. Берем новый модуль, вставляем в него помпу и закрепляем.

    Затем переставляем все недостающие элементы из старого фильтра. Стягиваем уплотнительную резинку с наконечника. Надеваем уплотнительное кольцо, если этого не сделать, резинка может искривиться и будет вытекать топливо. Закрепляем замок. Снизу защелкиваем, таким образом фиксируя помпу. Затем снимаем оставшиеся детали со старого топливного модуля.

    Осуществляем дальнейшую сборку.

16. После установки мотора установите фильтр обратно в корпус, он туда войдет только в единственно правильном положении.
17. Устанавливаем люк с направляющими, затягиваем болты крепления и подключаем силовую колонку на место.

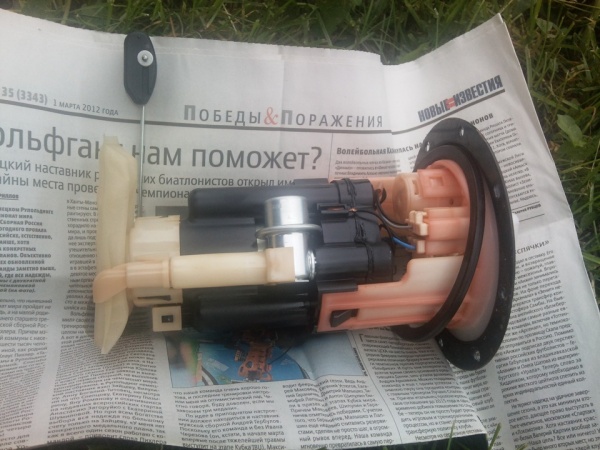

Теперь насос полностью собран и может быть установлен обратно в топливный бак. Смажьте контур края защитного кожуха герметиком и установите его на место.

Выбор детали

Топливный фильтр на Hyundai Getz находится в топливном модуле вместе с топливным насосом, датчиком уровня топлива, который в свою очередь погружается в топливный бак, доступ к которому возможен из салона после снятия заднего сиденья.

Установка

1. Перед установкой нового фильтра установите все новые уплотнительные кольца. Если в комплекте нет новых колец, можно установить бывшие в употреблении, предварительно проверив их состояние. 2. Сборка и последующая установка производятся в обратном порядке.

Топливный фильтр

1. Перед заменой топливного фильтра дайте автомобилю постоять не менее получаса, чтобы снизить давление в топливных магистралях.

2. Сложите спинку правого заднего сиденья и поднимите подушку заднего сиденья за ручку, чтобы получить доступ к полу под сиденьем.

3. Аккуратно потяните накладку, снимите фиксаторы и снимите напольное покрытие.

4. Снимите защитный кожух топливного насоса, который держится на клейкой сырой резине.

5. Отсоедините электрический разъем топливного насоса.

6. Поднимите монтажный кронштейн разъема топливного шланга…

. и, сжав защелки по бокам, отсоединить топливный шланг.

Обратите внимание на следующее:
Перед отсоединением рекомендуется накрыть штуцер топливного шланга ветошью, так как может выплеснуться топливо.

7. Сожмите плоскогубцами и сдвиньте хомут шланга возврата топлива.

8. Отсоедините возвратный топливный шланг.

9. С помощью торцевого ключа на 8 мм открутите гайки крепления топливного насоса.

Обратите внимание на следующее:
Не применяйте чрезмерную силу, чтобы избежать удаления нити.

10. Снимите топливный насос с бака, стараясь не повредить поплавок.

Примечание
Перед окончательным отбором слейте топливо из фильтра грубой очистки в бак.

11. Разводим прядки в стороны, …

. отсоединяем электрические разъемы и снимаем верхнюю часть бензонасоса.

12. Плоской отверткой разберите фильтр грубой очистки топлива.

Обратите внимание на следующее:
Будьте осторожны, чтобы не сломать застежки.

13. Снимите регулятор давления.

14. Снимите заглушку топливного фильтра.

15. После нажатия на замок меняем…

. и удалить топливо.

16. Отсоедините отрицательный полюс.

17. С помощью отвертки снимите муфту с двигателем насоса.

18. Используя отвертку как рычаг, отсоединяем топливный фильтр и насос.

19. Снимите электродвигатель топливного насоса.

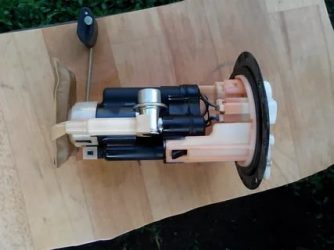

20. Устанавливаем модуль бензонасоса с новым фильтром:

• Вставляем уплотнительное кольцо электродвигателя в фильтр.

• Вставляем двигатель насоса…

. и сильно надавить.

• Вставьте регулятор давления.

• Устанавливаем патрубок на регулятор.

• Поворачиваем регулятор с трубой, чтобы зафиксировать.

• С помощью отвертки снимите все уплотнительные кольца со старого топливного фильтра…

. и переставить их в новый фильтр.

• Установите и плотно прижмите пробку топливного фильтра.

• Подключаем электрический разъем электродвигателя к топливному насосу.

• Подключите отрицательную клемму.

• Замените элемент фильтра грубой очистки.

Примечание
Фильтр грубой очистки необходимо заменять новым при каждой замене топливного фильтра.

• Устанавливаем фильтр грубой очистки на модуль топливного насоса, и защелкиваем все замки.

• Установите топливный поплавок.

• Подключаем электрические разъемы к верхней части модуля топливного насоса.

• Установите верхнюю часть модуля топливного насоса, защелкнув выступы по бокам.

Обратите внимание на следующее:
Будьте осторожны, чтобы не повредить поплавок модуля топливного насоса.

21. Осторожно поместите модуль топливного насоса обратно в бак и затяните стопорные гайки.

22. Подсоедините разъем на топливном шланге…

. и нажмите на фиксатор муфты.

Примечание
Необходимо проверить надежность соединения топливопровода, аккуратно потянув за разъем.

23. Подсоединяем обратный топливный шланг…

. и зафиксируйте топливный шланг хомутом с плоскогубцами.

24. Подсоедините электрический разъем.

25. Приклейте заглушку на место.

26. Установите пол и закрепите его клипсами.

27. Верните заднее сиденье в исходное положение.

28. При первом запуске двигателя после замены топливного фильтра необходимо повернуть ключ зажигания в положение ON и дождаться, пока перестанет гудеть топливный насос для заполнения топливной системы, и только после этого запускать двигатель. Последующий запуск двигателя осуществляется в обычном режиме.

Примечание
Номер части:
— Фильтр тонкой очистки топлива: 31112-1CA00.
— Фильтр грубой очистки топлива: 31090-17000.

Замена масла в двигателе и топливного фильтра в Hyundai Getz 1.4, 1.6

Замена масла в двигателе Hyundai Getz

Периодическая и регулярная замена масла Хендай Гетц позволит вам надежно защитить автомобиль и топливную систему от загрязнений. Отработанное масло содержит множество различных примесей, негативно влияющих на работу автомобиля. Из-за плохого качества дорожного покрытия и высокого уровня загрязнения окружающей среды менять масло необходимо чаще, чем это предусмотрено техническим регламентом. В среднем между заменами проходит 1-3 года (или 30 000 километров).

Такая процедура, как замена масла в двигателе Hyundai Getz, может проводиться в обычных условиях вне сервиса. Для проведения всех манипуляций потребуется минимальный набор инструментов – металлическая щетка, гаечный ключ, чистая тряпка, емкость для слива отработанной жидкости и нового масла, а при необходимости и новый фильтр, обеспечивающий высокую степень очистки фильтрации и надежно защищает все детали двигателя и системы подачи топлива.

Замена топливного фильтра Hyundai Getz

Замена топливного фильтра Hyundai Getz может осуществляться вне сервиса. При этом необходимо строго следовать инструкции и выполнять работы в установленном порядке. Основное назначение этого элемента – предотвратить попадание грязи и пыли в топливную систему, что приводит к закупорке топливных каналов, увеличивает расход топлива и снижает его качество.

При обнаружении в салоне автомобиля посторонних, стойких и неприятных запахов салонный фильтр Hyundai Getz подлежит замене. Это очень простая манипуляция, которую можно сделать своими руками. В нашем сервисе механики помогут подобрать фильтр оригинального производства и выполнят все монтажные работы. Производитель рекомендует замену каждые 15 тысяч километров. Учитывая качество наших дорог, эта цифра может измениться в сторону уменьшения.

Своевременная замена воздушного фильтра Hyundai Getz позволяет обеспечить работу двигателя, сделать ее более слаженной и избежать поломок и капитального ремонта. Все манипуляции в нашем сервисе проводят механики с опытом проведения данного вида работ, что гарантирует их отличное качество и полную безопасность.

Какой фильтр выбрать

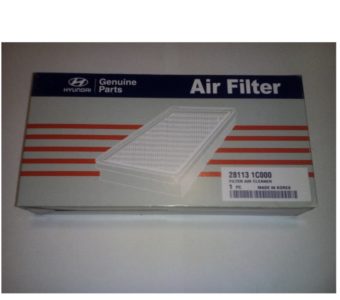

С завода был установлен оригинальный фильтр Hyundai 28113-1C000. Удивительно, но стоимость сопоставима с аналогами. Для замены фильтра лучше купить оригинальный фильтр, если по каким-то причинам это невозможно, можно подобрать аналоги.

• Hyundai 28113-1C000
• AMD AMDFA17 (Корея)
• BIG Filter GB9528 (Россия)
• Bosch 0986AF2072 (Германия)
• Fortech FA008 (Корея)
• Невский фильтр NF5059 (Россия)

Это лишь некоторые аналоги, зарекомендовавшие себя как по цене, так и по качеству. Как видите, стоимость оригинала и аналогов ненамного выше.

поменять салонный фильтр на Hyundai Tucson не составит труда даже начинающему автолюбителю, с нашей инструкцией по замене это сделать несложно.

А вот с Солярисом немного сложнее, здесь придется потрудиться, чтобы снять бардачок для замены салонного фильтра, но с нашей инструкцией это не проблема.

На Ниссан Альмера N16 салонный фильтр тоже находится за бардачком, и тоже очень легко снимается.

Фильтр Hyundai 28113-1C000 подходит для Hyundai Getz I (TB) с 2002 года по настоящее время с бензиновым двигателем 1.1L 5MT, 1.4L5MT, 1.4L4AT, 1.6L5MT, 1.6L4AT

Разбор

1. Разведите защелки в стороны, снимите верхнюю часть помпы. Будьте осторожны, чтобы не сломать провода. Отсоедините фишки. 2. Аккуратно отверните отверткой крепления на сетке для грубой очистки и снимите ее. 3. Снимите защитный колпачок. 4. Снимите регулятор давления. 5. Отжав замок отверткой, меняем и снимаем поплавок. 6. Отсоедините отрицательный разъем от насоса. 7. Отсоединяем фишку и снимаем двигатель помпы.
