Назначение предохранителей и реле Ford Focus 2

На автомобилях Ford Focus 2 предохранители размещаются в двух блоках, который находятся под капотом и в салоне в ногах пассажира. Понять расположение лучше на картинке ниже.

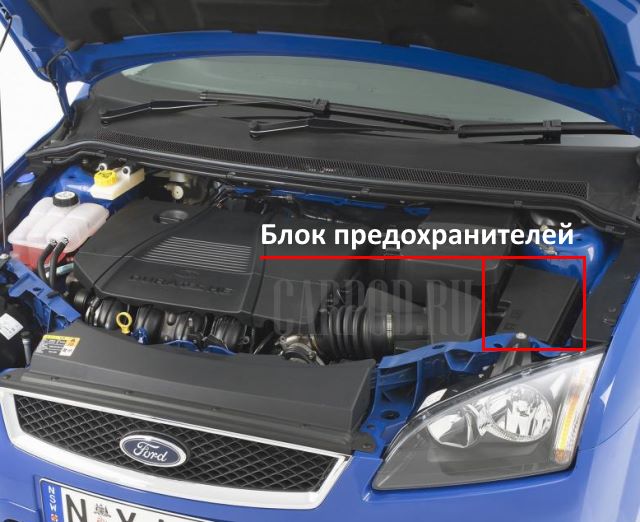

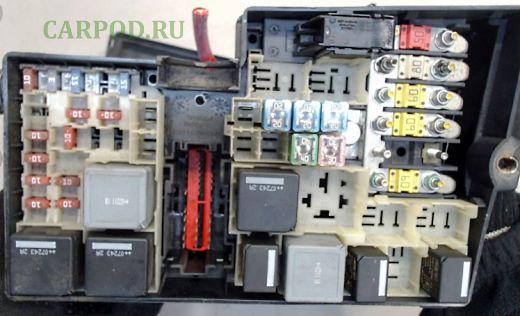

Для того, чтобы получтиь доступ к предохранителям в блоке под капотом нужно потянуть за рычажок со стороны лобового стекла и поднять крышку вверх.

На самой крышке имеется схема расположения предохранителей и реле. Сейчас разберём подробнее за что отвечает каждый предохранитель и реле.

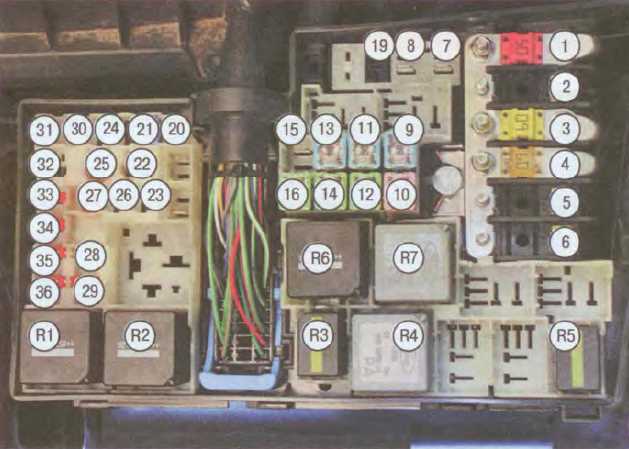

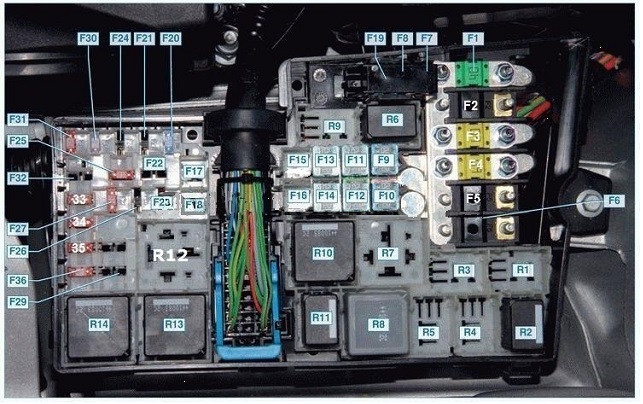

Схема назначения предохранителей и реле Ford Focus 2 Рестайлинг и дорестайлинг

№	Номинал  (А)	Назначение предохранителя
F1	40A	Предохранитель вентилятора системы охлаждения Ford Focus 2
F2	80A	Электроусилитель рулевого управления
F3	60A	Питание на салонный блок предохранителей 1
F4	60A	Питание на салонный блок предохранителей 2
F5	80A	Кондиционер с ручным управлением и климат-контроль
F6	60A	Свечи накала для автомобилей с дизельным двигателем
F7	30A	Система ABS, насос гидравлической системы
F8	20A	Система ABS, клапаны гидравлической системы
F9	20A	Модуль управления силовым агрегатом (PCM)
F10	30A	Предохранитель печки Ford Focus 2 (Вентилятор отопителя)
F11	20A	Выключатель зажигания (приборка и стартер)
F12	40A	Силовая цепь реле зажигания
F13	20A	Предохранитель стартера Ford Focus 2
F14	40A	Обогрев правой стороны лобового стекла
F15	30A	Реле вентилятор системы охлаждения на автомобиляз без кондиционера
F16	40A	Обогрев левой стороны лобового стекла
F17	30A	На автомобилях с кузовом кабриолет — складывающаяся крыша
F18	30A	Инвертирующий усилитель мощности
F19	10A	Блок управления системой ABS
F20	15A	Звуковой сигнал
F21	20A	Дополнительный отопитель
F22	10A	Модуль усилителя релувого управления
F23	30A	Насос омывателя фар
F24	15A	Вспомогательный отопитель — на автомобилях с дизельным двиагателем
F25	10A	Реле зажигания / обмотка реле обогрева лобового стекла
F26	15A	Автоматическая коробка передач
F27	10A	Муфта копмпрессора кондиционера
F28	10A	Для автомобилей с дизельным двигателем — управления свечами накаливания
F29	10A	Система раздельного климат-контроля
F30	3A	Блок управления двигателем, блок управления автоматической коробкой передач
F31	10A	Интеллектуальная система заряда аккумуляторной батареи
F32	10A	Блок управления автоматической коробкой передач, датчик положения селектора
F33	10A	На автомобилях с бензиновыми двигателями — предохранитель нагревателя датчиков кислорода (лямбда-зонд)
F34	10A	Питание форсунок и катушек зажигания
F35	10A	Система управления двигателем
F36	10A	Блок управления двигателем

Назначение реле в моторном отсеке Ford Focus 2

№ Реле	Назначение
R1	На некоторых авто система запрета запуска двигателя
R2	Реле звукового сигнала Ford Focus 2
R3	Реле фонарей заднего хода (для некоторых моделей)
R4	Резерв — либо система «Start-Stop»
R5	Реле системы рециркуляции ОГ (EGR) — для бензиновых двигателей Реле нагревателя топлива — дизель
R6	Главное реле
R7	Реле обогрева ветрового стекла
R8	Реле зажигания
R9	Реле омывателя фар
R10	Реле вентилятора отопителя
R11	Реле копрессора кондиционера
R12	реле электродвигателя вентилятора системы охлаждения, реле свечей накаливания — дизель
R13	Реле стартера
R14	Реле вентилятора системы охлаждения. Электрический двигатель вентилятора

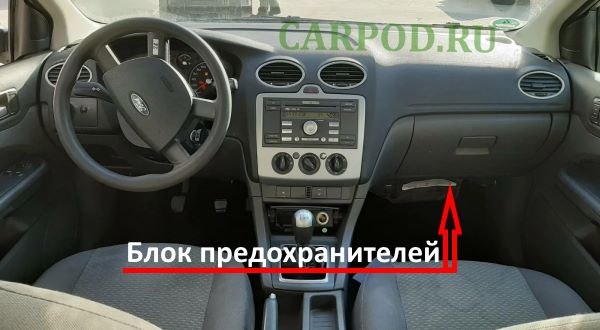

Расположение дополнительного блока предохранителей в Ford Focus 2

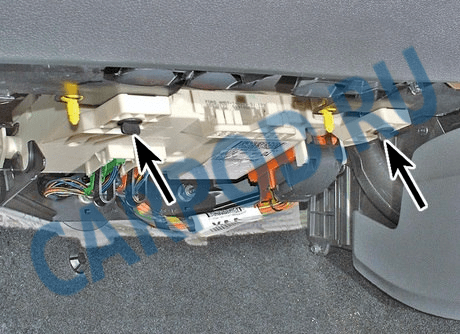

Для получения доступа к предохранителям в салоне нужно снять декоративную крышку под вещевым ящиком, в ногах пассажира.

Затем провернув крепёжные клипсы на 90 градусов, опустить блок и тем самым получить доступ к предохранителям.

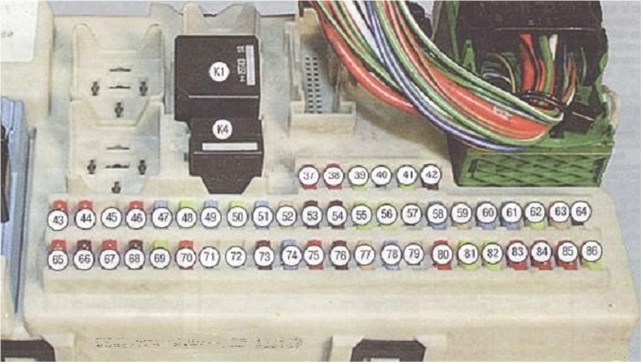

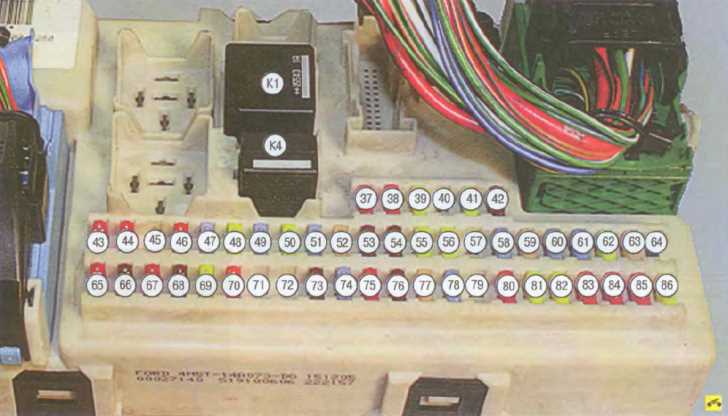

Предохранители и реле в салоне Ford Focus 2004, 2005, 2006 и 2007 годов (дорестайлинг)

Схема расположения предохранителей:

№	Номинал	Назначение
F37	10A	Левая сторона дальнего света фар
F38	10A	Правая сторона дальнего света фар
F39	20A	Предохранитель прикуривателя Ford Focus 2, розетка в багажнике
F40	20A	Электрический люк
F41	20A	Элетрооборудования передней левой двери (двери пассажира)
F42	7.5A	Обогрев боковых зеркал заднего вида
F43	10A	Питание от аккумуляторной батареи для электронных модулей
F44	10A	OBD2 разъём диагностики
F45	10A	Предохранитель дневных ходовых огней
F46	10A	Многофункциональный электронный модуль (GEM), комбинация панели приборов
F47	15A	Насос омывателя лобового стекла, подогрев форсунок омывателя
F48	20A	Дневные ходовые огни и ближний свет фар
F49	15A	Выключатель света (постоянное питание от аккумуляторной батареи)
F50	20A	Очиститель лобоовго стекла (предохранитель дворников Ford Focus 2)
F51	15A	Предохранитель бензонасоса Ford Focus 2 (топлвный насос)
F52	25A	Электрический обогрев заднего стекла
F53	7.5A	Левые габаритные огни и стояночные огни
F54	7.5A	Правые габаритные огни и стояночные огни
F55	20A	Предохранитель центрального замка и модуля электронники водительской двери
F56	20A	Система безключевого доступа и запуска (Key Free)
F57	10A	Электрический привод складывания боковых зеркал / датчик определения степени заряда аккумуляторной батареи
F58	15A	Постоянное питание адиосистемы
F59	20A	Электрооборудования прицепа
F60	15A	Правая сторона ближнего света
F61	15A	Левая сторона ближнего света
F62	20A	Привод регулировки водительского сиденья
F63	25A	Электрические стеклоподъёмники
F64		Резерв
F65	10A	Подушки безопаности (SRS AirBag)
F66	7.5A	Выключатель освещения (ближний свет фар), корректор фар. Подача питания от замка зажигания
F67	10A	Иммобилайзер и питание на панель приборов от замка зажигания
F68	7.5A	Радио, музыка и комбинация приборов
F69	20A	Передние и задние противотуманные фары
F70	10A	Питание на электронные модули от замка зажигания
F71	10A	Дневные ходовые огни
F72		Резерв
F73	7.5A	Подсветка номерного знака
F74	15A	Стоп-сигналы, фонары сигнала торможения
F75	10A	Блок управления автоматической коробкой передач / электронная дроссельная заслонка. (На некоторых авто блок управления двигателем)
F76		Резерв
F77	25A	Реле системы центрального замка
F78	15A	Очиститель (дворник) заднего стекла
F79	15A	Электрическая розетка, размещённая в багажнике
F80	10A	Таймер для отключения освещения в салоне
F81	20A	Модуль электроборудования задней левой двери
F82	20A	Модуль электроборудования задней правой двери
F83	10A	Магнитола
F84	10A	Фонари заднего хода, питание электрического оборудования прицепа от замка зажигания
F85	10A	Блок электрического оборудования системы охлаждения
F86	20A	Электрообогрев передних сидений

Можно ли самому менять предохранители в Focus 2?

Как в дорестайлинговой версии, так и в более свежих Фордах можно смело производить этот несложный ремонт своими руками. Для этого достаточно выполнить несколько несложных манипуляций. Позаботьтесь о том, чтобы у вас в наличии было нужное количество запасных предохранителей, а также найдите специальные щипцы для работы с этими деталями. Важно проследить, чтобы все электрическое оборудование автомобиля было выключено на момент выполнения работ с реле и предохранительными элементами. В остальном никаких сложностей у вас не должно возникнуть.

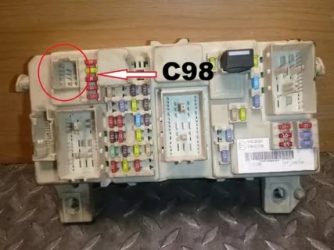

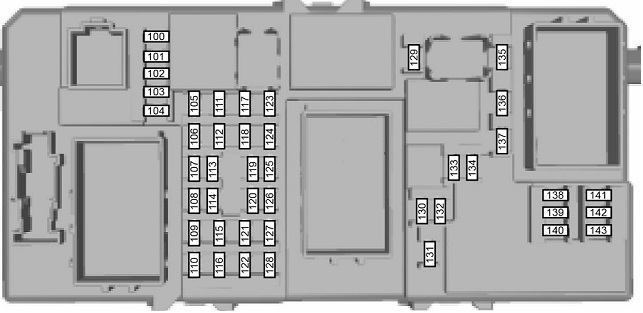

Предохранители и реле в салоне Ford Focus 2007, 2008, 2009 и 2010 годов (рестайлинг)

№	Номинал	Назначение предохранителя
F100	10A	Питание электронных модулей от включения зажигания
F101	20A	Блок управления люком вентиляции, питание регулировок сиденья с электроприводом. Для автомобилей со съёмной крышей — привод крыши
F102	10A	Регулировка рулевой колонки, блок управления салонным отопителем, приемник системы дистанци­онного управления, фильтр твердых продуктов сгорания дизельного топлива.
F103	10A	Постоянное питание от аккумуляторной батареи для внешнего освещения
F104	10A	Плафоны салонного освещения, система экономии электро­энергии
F105	25A	Обогрев заднего стекла
F106	20A	Система безключевого доступа и запуска
F107	10A	Диагностический разъём и питание панели приборов от аккумуляторной батареи
F108	7,5A	Аудио, магнитола и дополнительные функции панели приборов (аудиосистема и навигация)
F109	20A	Предохранитель прикуривателя Ford Focus 2 рестайлинг, дополинтельная розетка в багажнике
F110	10A	Дневные ходовые огни, работающие от генераторы
F111	15A	Топливный насос (для автомобилей с бензиновым двигателем)
F112	15A	Аудиосистема (питание от аккумулятора)
F113	10A	Дневные ходовые огни
F114	10A	Иммобилайзер, питание панели приборов от замка зажигания
F115	7,5A	Внешнее освещение — питание от замка зижигания
F116	20A	Противотуманные фары
F117	7,5A	Подсветка номерного знака
F118	20A	Модуль электрического оборудования на задней левой двери
F119	15A	Розетка в багажнике Ford Focus 2
F120	20A	Модуль электрического оборудования на задней правой двери
F121	20A	Электрический подогрев передних сидений
F122	10A	AIR BAG, подушки безопасности
F123	7,5A	Обогрев зеркал заднего вида
F124	7,5A	Фонари габаритного освещения с левой стороны
F125	7,5A	Фонари габаритного освещения с правой стороны
F126	20A	Система безключевого доступа и запуска
F127	25A	Электрические стеклоподъёмники
F128		Резерв
F129	20A	Стеклоочиститель (предохранитель дворников)
F130		Резерв
F131	15A	Очиститель заднего стекла
F132	15A	Лампы сигналов торможения
F133	25A	Реле центрального замка, Модуль электрического оборудования на передней пассажирской двери
F134	20A	Центральный замок, Модуль электрического оборудования на водительской двери
F135	20A	Дневные ходовые огни
F136	15A	Омыватель лобового стекла, подогрев форсунок омывателя
F137	10A	Резервное питание от аккумуляторной батареи для противоугонной системы
F138	10A	Электронный блок управления двигателем, электронная педаль газа, электронный блок управления автоматической коробкой передач
F139	10A	Дальний свет — правая фара
F140	10A	Дальний свет — левая фара
F141	10A	Электропривод зеркал заднего вида, лампы заднего хода
F142	15A	Ближний свет — правая фара
F143	15A	Ближний свет — левая фара

Место расположения, назначение и электросхема

ПП и реле находятся в специальных блоках, называемых монтажными. На Форд Фокус их два. Один расположен в кабине автомобиля. Для удобства его расположили под ящиком для перчаток, а второй — в подкапотном пространстве недалеко от АКБ (автор видео — Eduard Kantsurov).

Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому разбирать их назначение нужно отдельно. В Форде Фокус 2 дорестайл используются плоские предохранители среднего размера штекерного типа, их еще называют ножевыми. На торце указывается номинал предохранителя – возможный максимальный ток.

Если ток превышает допустимый, внутри расплавляется металлическая пластина. Таким образом, предохранитель размыкает цепь, в которой он используется.

Расшифровка ПП от F1 до F36:

Номер	Номинал, А	Назначение
1	40	Вентилятор, охлаждающий силовой агрегат
2	80	ГУР
3	60	Салонный блок ПП и реле
4	60	Салонный блок ПП и реле
5	80	Кондиционер, вспомогательный обогреватель
6	60	Свечи для дизелей
7	30	Насос АБС в гидравлическом блоке
8	20	Клапаны АБС в гидравлическом блоке
9	20	Узел для управления силовым агрегатом
10	30	Электромотор вентилятора печки
11	20	Стартерный выключатель
12	40	Электрическое реле системы зажигания
13	20	Обмотка на пусковом механизме
14	40	Правый обогрев лобового стекла
15	30	Реле электровентилятора охлаждающей системы
16	40	Левый обогрев лобового стекла
17	30	Управление складывающейся крышей
18	30	Устройство для усиления мощности
19	10	Управление системой АБС
20	15	Звуковой сигнал
21	20	Резервный обогреватель
22	10	Управление ГУРом
23	30	Электронасос омывателя фар
24	15	Дополнительный отопитель для авто с дизелем
25	10	Реле зажигания
26	10	АКПП
27	10	Муфта компрессора кондика
28	10	Свеча для дизеля
29	10	Управление климат-контролем
30	30	АКПП
31	10	Зарядка АКБ
32	10	АКПП
33	10	Датчики кислорода для моторов на бензине
34	10	Модуль зажигания, форсунки
35	10	РСМ, клапаны
36	10	РМС

Обозначение	Назначение
R1	Включение запрета запуска (для некоторых моделей)
R2	Звуковой сигнал
R3	Фонари заднего хода (для некоторых моделей)
R5	Система рециркуляции ОГ (для двигателей на бензине), нагреватель топлива (для дизелей)
R6	Основное
R7	Обогреватель лобового стекла
R8	Зажигание
R9	Омыватели фар
R10	Вентилятор обогревателя
R11	Компрессор кондиционера
R12	Свечи накаливания (дизель), электродвигатель вентилятора охлаждающей системы
R13	Стартер
R14	Вентилятора и электродвигатель вентилятора

Расшифровка БП в салоне для Форд Фокус 2 дорестайлинг:

Номер	Номинал, А	Назначение
37	10	Левая лампа дальнего света
38	10	Правая лампа дальнего света
39	20	Предохранитель прикуривателя
40	20	Электродвигатель люка
41	20	Управление электрооборудованием пассажирской передней двери
42	7,5	Электрообогрев зеркал заднего обзора
43	10	Электромодули
44	10	Колодка канала связи
45	10	ДХО, габаритные огни
46	10	Приборная панель, центральный блок ПП
47	15	Насос, жиклеры омывателя стекла
48	20	Ближний свет, наружные осветительные приборы для передвижения в светлое время суток
49	15
50	20	Очиститель лобового стекла
51	15	Бензонасос
52	25	Электрообогрев стекла сзади
53	7,5	Стоп-сигнал, габариты с левой стороны
54	7,5	Стоп-сигнал, габариты с правой стороны
55	20	Управление электрооборудованием водительской двери, система центрального замка
56	20	Система Кеу Fгее
57	10	Привод для складывания внешних зеркал или датчик для контроля заряда АКБ
58	15	Управление музыкальной системой
59	20	Управляющий блок электрическим оборудованием прицепа
60	15	Левая лампа ближнего света
61	15	Правая лампа ближнего света
62	20	Электропривод регулирования водительского сиденья
63	25	Электрические подъемники стекла
64	—	—
65	10	Управление подушками безопасности
66	7,5	Выключатель осветительных приборов
67	10	Приборная панель
68	7,5	Дополнительные компоненты приборки
69	20	Противотуманки
70	10	Электромодули
71	10	Внешнее освещение при движении днем
72	—	—
73	7,5	Подсветка номера
74	15	Фонари стопов
75	10	Управление двигателем
76	—	—
77	25	Центральный замок
78	15	Задний стеклоочиститель
79	15	Электророзетка в багажнике
80	10	Таймер, отключающий подсветку салона
81	20	Управление правой задней дверью
82	20	Управление левой задней дверью
83	10	Управление аудиосистемой
84	10	Питание , фонари заднего хода
85	10	Модуль электрооборудования охлаждающей ситсемы
86	20	Электрический обогрев передних сидений

Расшифровка назначения ПП в салоне Форд Фокус:

Номер	Номинал, А	Назначение
100	10	Электромодули
101	20	Управляющий блок электроприводом люка вентиляции, водительским сиденьем, приводом крыши
102	10	Регулятор обогревателя, приемник для системы дистанционного управления, рулевая колонка, фильтр для твердых продуктов после сгорания дизтоплива
103	10	Питание управляющих элементов наружного освещения от АКБ
104	10	Система экономии электрической ­энергии, подсветка освещения салона
105	25	Управление обогреванием стекла сзади
6	20	Система безключевого управления
107	10	Питание от батарей щитка приборов, диагностика бортовой сети
108	7,5	Дополнительные элементы щитка приборов
109	20	Прикуриватель
110	10	Электропитание переключателя внешнего освещения
111	15	Бензонасос
112	15	Управляющий блок аудиосистемы
113	10	Лампы дневного внешнего освещения (подфар­ники)
114	10	Питание щитка приборов от генераторной силового агрегата
115	7,5	Питание управляющих элементов наружного освещения от генераторной установки
116	20	Противотуманки, фонари
117	7,5	Подсветка номер­а
118	20	Управление задней левой дверью
119	15	Гнездо для дополнительного электропитания в багажнике
119	25	Гнездо для дополнительного электропитания в багажнике (машины с управлением буксировкой прицепа)
120	20	Управление задней правой дверью
121	20	Обогреватель сидений спереди
122	10	Управление подушками безопас­ности
123	7,5	Обогрев внешних зеркал заднего обозрения
124	7,5	Фонари габа­ритов, стоп-сигналы с левого борта машины
125	7,5	Габариты, стоп-сигналы с правого борта машины
126	20	Безключевая система управления
127	25	Электроподъем­ники стекла
128	—	Резерв
129	20	Очиститель лобового стекла
130	—	Резерв
131	15	Очиститель стекла сзади
132	15	Стоп-сигналы
133	25	Управление пассажирской дверью, реле, управляющее системой блокировки
134	20	Система блокирования дверных замков, управляющий блок электрооборудования водительской двери
135	20	Подсветка при передвижении днем
136	15	Жиклеры, насос омывателя стекла
137	10	Динамик, включающий аварий­ное питание от батареи
138	10	Управляющий блок двигателем, педаль газа, АКПП
139	10	Правый осветительный прибор дальнего света
140	10	Левый осветительный прибор дальнего света
141	10	Электрический привод зеркал заднего вида, фонарь заднего хода
142	15	Правый осветительный прибор ближнего света
143	15	Левый осветительный прибор ближнего света

Признаки неисправности

Для начала давайте разберемся, когда стоит переживать по поводу работы отопителя. Допустим, вы утром сели в автомобиль, включили печку, и не услышали характерного шума вентилятора. Это говорит о том, что возникла поломка печки. Чем быстрее вы ее устраните, тем лучше.

Еще один вариант

– печка включается только на определенных скоростях. Данную неисправность обнаружить сразу достаточно сложно. С устранением можно немного повременить. По крайней мере не делать диагностику сразу после обнаружения проблемы, все-таки в такой ситуации эксплуатировать автомобиль можно. Также в некоторых случаях вентилятор может работать, но печка не будет греть. В этом случае стоит сначала обратить внимание на кран, которым открывают доступ ОЖ к печке. Возможно вы его просто забыли открыть. Если он открыт, нужно искать причину поломки.

Инструкция по снятию и замене БП своими руками

Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

Инструменты и материалы

Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.

Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.

Этапы

Процесс снятия и замены ПП несложный и отличается расположением БП.

Если он расположен под капотом, то выполняются следующие действия:

1. Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
2. Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
3. С внутренней стороны крышки есть пинцет и схема расположения ПП.
4. С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
5. Далее закрывается крышка блока и капот.

Блоки реле и предохранителей Форд Фокус 2.

Иногда случаются такие моменты, когда в автомобиле перестает работать то, или иное электрооборудование, и, конечно, в первую очередь необходимо проверить целостность плавких предохранителей, защищающих эти электрические цепи. Собственно, не будем писать длинных предисловий к статье, и сразу перейдем к сути. Ниже мы приведем изображения блоков реле и предохранителей автомобиля Форд Фокус 2 с пронумерованными элементами, и таблицы соответствия этих номеров их функциональному назначению. Данная модель автомобиля содержит два таких блока, первый находится в подкапотном пространстве моторного отсека рядом с аккумуляторной батареей и воздушным фильтром под пластиковой крышкой, второй блок находится в салоне под бардачком передней панели напротив пассажирского сидения. И так, по порядку.

Внутрисалонный монтажный блок ПП

В Форд Фокус 2 внутренний модуль плавких предохранителей находится с пассажирской стороны под отделением для перчаток (бардачок). В авто, выпущенных с 2004 г. по 2007 г. (дорестайлинг), для проверки и замены ПП, необходимо потянуть за фиксаторы и снять верхнюю крышку. Там есть фиксатор, повернув который можно опустить весь модуль.

Распиновка ПП внутреннего модуля в автомобиле Ford Focus второго поколения до 2007 г.

Защищаемый прибор или цепьНоминал, А№

Головная фара, Лампа дальнего свет слева	15	37
Головная фара, Лампа дальнего свет справа	15	38
Доп. розетка, прикуриватель	25	39
Сервопривод люка	20	40
Передняя правая дверь, предохранитель электромодуля	20	41
Подогрев наружных зеркал	10	42
+12В на электрооборудование от АКБ	10	43
Разъем OBD2, диагностика	10	44
Лампочки на габариты	10	45
+12В на приборную панель от АКБ	10	46
Мотор омывателя лобового стекла , обогрев форсунок омывателя	15	47
Лампочки ближнего света , дневные ходовые огни	20	48
Переключатель освещения +12В от АКБ	15	49
Привод дворников переднего стекла	25	50
Предохранитель бензонасоса	20	51
Обогревательный элемент стекла заднего обзора	25	52
Парковочные огни и габариты, слева	7.5	53
Парковочные огни и габариты, справа	7.5	54
Предохранитель ЦЗ и электромодуля передней левой двери	20	55
Безключевой доступ	20	56
Привод зеркал внешнего обзора, контроль напряжения АКБ	10	57
+12 В питание автомагнитолы от АКБ	20	58
Электропитание прицепа	20	59
Лампочка ближний свет, справа	20	60
Лампочка ближний свет, слева	20	61
Сервопривод кресла водителя	20	62
Привод боковых стекол	25	63
Свободный разъем		64
AirBag	10	65
+12В освещение салона	10	66
+12В питание иммобилайзера и панели приборов	10	67
Панель приборов, доп. оборудование	7.5	68
Лампочки противотуманок	20	69
+12В от АКБ, питание эдектромодулей	10	70
Дневные ходовые огни	10	71
Свободный разъем		72
Подсветка заднего номера	7.5	73
Лампочки стоп сигналов задних	15	74
ЭБУ двигателя	15	75
Свободный разъем		76
Питание реле ЦЗ	25	77
Питание на дворники  +12В задний	15	78
+12В доп. розетка багажника	15	79
Выключение внутреннего освещения, таймер	15	80
Правая дверь, электромодуль задний	15	81
Левая дверь, электромодуль задний	15	82
Подключение магнитолы Bose	10	83
Лампочки заднего хода , +12В от АКБ	10	84
ЭБУ системы кондиционирования	10	85
Подогрев кресел, перед	20	86

Схема предохранительного блока внутреннего Форд фокус 2 после 2007 г. (рестайлинг)

Защищаемый прибор или релеНоминал,А№

+12 В питание электроприборов	15	100
Сервопривод люка, сервопривод водительского кресла	25	101
Мотор печки , сажеуловитель для дизельных ДВС	10	102
+12 В от АКБ, освещение внутреннее	10	103
Таймер салонного осветителя	10	104
Подогрев стекла задний	25	105
Безключевой доступ, KeyFree	20	106
OBD2 разъем, приборная панель	10	107
Автомагнитола и доп. приборы	7.5	108
Задняя доп. розетка	25	109
Переключатель дневных ходовых огней на генератор	15	110
	20	111
+12В от АКБ топливного насоса
+12 В от АКБ, автомагнитола	15	112
Лампочки габаритных огней	5	113
+12 В от АКБ, иммобилайзер и приборная панель	5	114
Переключение освещения на генератор во время движения	7.5	115
Лампочки противотуманок	15	116
Подсветка заднего номерного знака	15	117
Задняя дверь, электромодуль левый	20	118
Доп. розетка в багажнике	10	119
Доп. розетка питания для прицепа	30	119
Задняя дверь, электромодуль правый	25	120
Подогрев кресел передних	25	121
AirBag	10	122
Подогрев зеркал наружного обзора	10	123
Левые габариты	10	124
Правые габариты	10	125
Система KeyFree	20	126
Мотор подъемника боковых стекол	30	127
Запасной разъем		128
Дворники переднего стекла	25	129
Запасной разъем		130
Задний дворник	20	131
Задние стопы	10	132
Блокировка дверей, электромодуль пассажирской двери	20	133
Центральный замок, электромодуль водительской двери	20	134
DRL	20	135
Моторчик стеклоомывателя, обогрев форсунок омывателя	15	136
Зуммер салона	15	137
Акселератор, ЭБУ АКПП	15	138
Лампочка дальнего света	20	139
Лампочка дальнего света	20	140
Привод зеркал наружного обзора	15	141
Правая лампочка основного света	20	142
Левая лампочка основного света	20	143

Предохранители на Форд Фокус 2: где находятся, замена

Электроприборы и цепи питания в автомобиле защищены от короткого замыкания или высокой нагрузки плавким предохранителем (ПП). Устройства потребляющие высокий ток дополнительно защищены реле. Предохранители и реле находятся в монтажных блоках под капотом и в салоне автомобиля.

Где находится монтажный блок Форд Фокус 2

Автомобиль Форд Фокус 2 выпускался с 2004 до 2010 г. После 2007 г. был выпущен рестайлинг имеющий некоторые отличия в схеме предохранителей. Сами модули располагаются в одинаковых местах, подкапотные блоки одинаковые, отличия только во внутренних модулях и в отсутствии ПП замка багажника у дорестайлинговой модели.

Подкапотный модуль предохранителей

Первый блок предохранителей ford focus 2 находится возле водительского крыла под капотом, около АКБ. Для проверки или замены ПП необходимо снять крышку и воспользоваться пинцетом, закрепленным с ее обратной стороны. Реле и крупные предохранители достаются руками.

С внутренней стороны есть схема расположения ПП. Она со временем выгорает, в таком случае можно распечатать новую и закрепить ее на крышке.

Расшифровка подкапотного модуля плавких предохранителей автомобиля Форд Фокус 2

№Номинал, АЗащищаемый прибор или цепь

1	40	Электродвигатель вентилятора ОЖ
2	80	Электроусилитель рулевого механизма
3	60	Салонный модуль ПП
4	60	Салонный модуль ПП
5	80	Климат-контроль, кондиционер
6	60	Запасной разъем
7	30	Электронасос блока ABS
8	20	Гидроблок системы ABS
9	20	Main Relay, обмотка
10	30	Электродвигатель  вентилятора печки
11	20	Прерыватель электропитания ДВС
12	40	Силовой разъем запуска ДВС
13	20	Предохранитель стартера
14	40	Правый подогрев лобового стекла
15	25	Реле дополнительного вентилятора радиатора
16	40	Левый подогрев лобового стекла
17		Запасной разъем
18		Запасной разъем
19	10	Система ABS, блок контроля
20	15	Клаксон
21	25	Webasto, для авто с северной подготовкой
22	10	Электроусилитель руля, Блок контроля
23	30	Насос форсунок очистителя головных фар
24	15	Запасной разъем
25	15	Реле подогрева ветрового стекла, силовая обмотка
26	10	Предохранитель ЭБУ на авто с АКПП
27	10	Привод муфты кондиционера
28	10	Запасной разъем
29	10	Управление климат контроллером
30	3	Двигатель, ЭБУ. АКПП, ЭБУ
31	15	Предохранитель контроллера зарядки АКБ
32	10	Селектор положения кулисы АКПП
33	15	Подогрев ламбда-зондов
34	15	Катушки, топливные электрофорсунки
35	15	Двигатель, блок контроля и управления
36	10	ЭБУ

Внутрисалонный монтажный блок ПП

В Форд Фокус 2 внутренний модуль плавких предохранителей находится с пассажирской стороны под отделением для перчаток (бардачок). В авто, выпущенных с 2004 г. по 2007 г. (дорестайлинг), для проверки и замены ПП, необходимо потянуть за фиксаторы и снять верхнюю крышку. Там есть фиксатор, повернув который можно опустить весь модуль.

Распиновка ПП внутреннего модуля в автомобиле Ford Focus второго поколения до 2007 г.

Защищаемый прибор или цепьНоминал, А№

Головная фара, Лампа дальнего свет слева	15	37
Головная фара, Лампа дальнего свет справа	15	38
Доп. розетка, прикуриватель	25	39
Сервопривод люка	20	40
Передняя правая дверь, предохранитель электромодуля	20	41
Подогрев наружных зеркал	10	42
+12В на электрооборудование от АКБ	10	43
Разъем OBD2, диагностика	10	44
Лампочки на габариты	10	45
+12В на приборную панель от АКБ	10	46
Мотор омывателя лобового стекла , обогрев форсунок омывателя	15	47
Лампочки ближнего света , дневные ходовые огни	20	48
Переключатель освещения +12В от АКБ	15	49
Привод дворников переднего стекла	25	50
Предохранитель бензонасоса	20	51
Обогревательный элемент стекла заднего обзора	25	52
Парковочные огни и габариты, слева	7.5	53
Парковочные огни и габариты, справа	7.5	54
Предохранитель ЦЗ и электромодуля передней левой двери	20	55
Безключевой доступ	20	56
Привод зеркал внешнего обзора, контроль напряжения АКБ	10	57
+12 В питание автомагнитолы от АКБ	20	58
Электропитание прицепа	20	59
Лампочка ближний свет, справа	20	60
Лампочка ближний свет, слева	20	61
Сервопривод кресла водителя	20	62
Привод боковых стекол	25	63
Свободный разъем	64
AirBag	10	65
+12В освещение салона	10	66
+12В питание иммобилайзера и панели приборов	10	67
Панель приборов, доп. оборудование	7.5	68
Лампочки противотуманок	20	69
+12В от АКБ, питание эдектромодулей	10	70
Дневные ходовые огни	10	71
Свободный разъем	72
Подсветка заднего номера	7.5	73
Лампочки стоп сигналов задних	15	74
ЭБУ двигателя	15	75
Свободный разъем	76
Питание реле ЦЗ	25	77
Питание на дворники  +12В задний	15	78
+12В доп. розетка багажника	15	79
Выключение внутреннего освещения, таймер	15	80
Правая дверь, электромодуль задний	15	81
Левая дверь, электромодуль задний	15	82
Подключение магнитолы Bose	10	83
Лампочки заднего хода , +12В от АКБ	10	84
ЭБУ системы кондиционирования	10	85
Подогрев кресел, перед	20	86

Читайте также  Как снять левую фару на приоре?

Схема предохранительного блока внутреннего Форд фокус 2 после 2007 г. (рестайлинг)

Защищаемый прибор или релеНоминал,А№

+12 В питание электроприборов	15	100
Сервопривод люка, сервопривод водительского кресла	25	101
Мотор печки , сажеуловитель для дизельных ДВС	10	102
+12 В от АКБ, освещение внутреннее	10	103
Таймер салонного осветителя	10	104
Подогрев стекла задний	25	105
Безключевой доступ, KeyFree	20	106
OBD2 разъем, приборная панель	10	107
Автомагнитола и доп. приборы	7.5	108
Задняя доп. розетка	25	109
Переключатель дневных ходовых огней на генератор	15	110
20	111
+12В от АКБ топливного насоса
+12 В от АКБ, автомагнитола	15	112
Лампочки габаритных огней	5	113
+12 В от АКБ, иммобилайзер и приборная панель	5	114
Переключение освещения на генератор во время движения	7.5	115
Лампочки противотуманок	15	116
Подсветка заднего номерного знака	15	117
Задняя дверь, электромодуль левый	20	118
Доп. розетка в багажнике	10	119
Доп. розетка питания для прицепа	30	119
Задняя дверь, электромодуль правый	25	120
Подогрев кресел передних	25	121
AirBag	10	122
Подогрев зеркал наружного обзора	10	123
Левые габариты	10	124
Правые габариты	10	125
Система KeyFree	20	126
Мотор подъемника боковых стекол	30	127
Запасной разъем	128
Дворники переднего стекла	25	129
Запасной разъем	130
Задний дворник	20	131
Задние стопы	10	132
Блокировка дверей, электромодуль пассажирской двери	20	133
Центральный замок, электромодуль водительской двери	20	134
DRL	20	135
Моторчик стеклоомывателя, обогрев форсунок омывателя	15	136
Зуммер салона	15	137
Акселератор, ЭБУ АКПП	15	138
Лампочка дальнего света	20	139
Лампочка дальнего света	20	140
Привод зеркал наружного обзора	15	141
Правая лампочка основного света	20	142
Левая лампочка основного света	20	143

Проверка и замена предохранителей

Проверить работоспособность предохранителя можно визуально или при помощи электроизмерительного прибора. Перегоревшие ПП необходимо поменять на новые, такого же номинала. Использование предохранителей номиналом ниже рекомендованного, приведет его к выходу из строя. Применение более мощного ПП может стать причиной оплавления или возгорания проводки, а также не защитит прибор от увеличенной нагрузки.

Предохранители Форд Фокус 2, 2004 — 2011

Ford Focus относится к среднему классу, однако топовые комплектации отличаются очень высоким уровнем комфорта и оснащения. Выразительный кузов обладает отличными аэродинамическими свойствами. Салон функционален и эргономичен. Автомобиль очень популярен в России: в 2010 году второе поколение стало самой продаваемой иномаркой в России. В данном материале мы подробно разберём схемы предохранителей Форд Фокус второго поколения (CB4) 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска.

В салоне

Монтажный блок расположен с пассажирской стороны, под бардачком.

Пример доступа.

Схема элементов салонного блока (дорестайлинг модели до 2007 года)

№	Ток, А	Расшифровка
37	10	Дальний сеет левой фары
38	10	дальний свет правой фары
39	20	Предохранитель прикуривателя фокус 2, розетка сзади
40	20	Электропривод вентиляционного люка крыши
41	20	Модуль электрооборудования двери переднего пассажира
42	7,5	Электрообогрев зеркал
43	10	Электронные модули (питание от аккумуляторной батареи)
44	10	Разъем шины передачи данных
45	10	Наружное освещение для движения в дневное время (стояночные огни)
46	10	Панель приборов (питание от аккумуляторной батареи), центральный блок предохранителей
47	15	Стеклоомыватель, злектрообогрев жиклеров стеклоомывателя
48	20	Ближний свет фар, наружное освещение для движения в дневное время
49	15	Выключатель освещения (питание от аккумуляторной батареи)
50	20	Стеклоочиститель ветрового окна
51	15	Топливный модуль (бензонасос)
52	25	Электрообогрев заднего стекла
53	7,5	Стояночные и габаритные огни левого борта
54	7,5	Стояночные и габаритные огни правого борта
55	20	Система центральной блокировки замков, модуль электрооборудования двери водителя
56	20	Система Key Free
57	10	Датчик степени разряда аккумуляторной батареи
58	15	Модули аудиосистемы (питание от аккумуляторной батареи)
59	25	Модуль управления электроборудованием прицепа, электрическая розетка в багажном отделении
60	15	Ближний свет правой фары
61	15	Ближний свет левой фары
62	20	Электропривод регулировок сиденья водителя
63	25	Электропривод стеклоподъемников
64		Не используется
65	10	ЭБУ подушек безопасности
66	7,5	Выключатель освещения (питание от выключателя зажигания)
67	10	Панель приборов (питание от выключателя зажигания), иммобилизатор
68	7,5	Дополнительные элементы панели приборов
69	20	Противотуманные фары, противотуманные фонари
70	10	Электронные модули (питание от замка зажигания)
71	10	Наружное освещение для движения в дневное время
72		Не используется
73	7,5	Фонари освещения номерного знака
74	15	Стоп-сигналы
75	10	Электронный блок управления двигателем
76		Не используется
77	25	Реле системы центральной блокировки замков
78	15	Стеклоочиститель двери задка
79	15	Электропривод складывания зеркал
80	10	Таймер автоматического отключения освещения салона
81	20	Модуль электроборудования правой задней двери
82	20	Модуль электрооборудования левой задней двери
83	10	Модули аудиосистемы
84	10	Фонари заднего хода, питание электрооборудования прицепа от выключателя (замка) зажигания
85		Не используется
86	20	Электрообогрев передних сидений
К1		Реле обогрева заднего стекла (стекла двери задка) и наружных зеркал заднего вида
К4		Реле топливного модуля бензонасоса (fuel pump relay)

В моторном отсеке

Кроме того, защитные элементы расположены в монтажном блоке в подкапотном пространстве.

Общий вид.

Схема предохранителей в монтажном блоке в подкапотном пространстве

№	Ток, А	Описание
1	50	Электровентилятор системы охлаждения двигателя
2	—	Не используется
3	60	Центральный блок плавких предохранителей, реле зажигания
4	60	Центральный блок плавких предохранителей, реле зажигания
5	—	Не используется
6	—	Не используется
7	30	Система
8	20	Система
9	20	Электронный блок управления двигателем
10	30	Вентилятор отопителя
11	20	Выключатель (замок) зажигания, центральный замок
12	40	Центральный блок плавких предохранителей, реле зажигания
13	20	Стартер
14	40	Электрообогрев ветрового стекла
15	—	Не используется
16	40	Электрообогрев ветрового стекла
19	10	Система ABS/ESP (тормоза АБС)
20	15	Звуковой сигнал
21	—	Не используется
22	—	Не используется
23	30	Омыватель фар
24	—	Не используется
25	10	Центральный блок плавких предохранителей, реле зажигания
26	10	Автоматическая коробка передач
27	10	Кондиционер
28	—	Не используется
29	10	Дополнительные элементы панели приборов
30	10	Электронный блок управления двигателем
31	10	Система управления разрядом аккумуляторной батареи
32	10	Датчики концентрации кислорода
33	10
34	10	Форсунки, катушки зажигания
35	10	Система управления двигателем
36	10	Электронный блок управления двигателем
R1	—	Реле системы зарядки
R2	—	Реле стартера
R3	—	Реле кондиционера
R4	—	Реле зажигания
R5	—	Реле звукового сигнала
R6	—	Реле кондиционера
R7	—	Реле обогрева ветрового стекла

​Процесс снятия и замены

Для замены потребуются: отвертка, пластмассовый пинцет и торцевая головка на 10 мм. Пинцет можно найти в салонном МБ.

​Под капотом

Порядок действий:

1. Обездвижить автомобиль ручным тормозом, выключить зажигание.
2. Открыть подкапотный МБ, отжав пластиковые фиксаторы, удерживающие крышку.
3. Для предохранителей 1—6: открутить торцевой головкой две гайки, удерживающие нужную плавкую вставку, и вытащить вставку.
4. Для остальных предохранителей и реле: вытащить рукой или пинцетом нужный элемент.
5. Установить новый элемент и проверить прибор, в цепь которого он встроен. Если он сразу перегорает или не срабатывает вовсе, то нужно проверить состояние проводки и устранить проблему.

Подкапотный модуль предохранителей

Первый блок предохранителей ford focus 2 находится возле водительского крыла под капотом, около АКБ. Для проверки или замены ПП необходимо снять крышку и воспользоваться пинцетом, закрепленным с ее обратной стороны. Реле и крупные предохранители достаются руками.

С внутренней стороны есть схема расположения ПП. Она со временем выгорает, в таком случае можно распечатать новую и закрепить ее на крышке.

Расшифровка подкапотного модуля плавких предохранителей автомобиля Форд Фокус 2

№Номинал, АЗащищаемый прибор или цепь

1	40	Электродвигатель вентилятора ОЖ
2	80	Электроусилитель рулевого механизма
3	60	Салонный модуль ПП
4	60	Салонный модуль ПП
5	80	Климат-контроль, кондиционер
6	60	Запасной разъем
7	30	Электронасос блока ABS
8	20	Гидроблок системы ABS
9	20	Main Relay, обмотка
10	30	Электродвигатель  вентилятора печки
11	20	Прерыватель электропитания ДВС
12	40	Силовой разъем запуска ДВС
13	20	Предохранитель стартера
14	40	Правый подогрев лобового стекла
15	25	Реле дополнительного вентилятора радиатора
16	40	Левый подогрев лобового стекла
17	0	Запасной разъем
18	0	Запасной разъем
19	10	Система ABS, блок контроля
20	15	Клаксон
21	25	Webasto, для авто с северной подготовкой
22	10	Электроусилитель руля, Блок контроля
23	30	Насос форсунок очистителя головных фар
24	15	Запасной разъем
25	15	Реле подогрева ветрового стекла, силовая обмотка
26	10	Предохранитель ЭБУ на авто с АКПП
27	10	Привод муфты кондиционера
28	10	Запасной разъем
29	10	Управление климат контроллером
30	3	Двигатель, ЭБУ. АКПП, ЭБУ
31	15	Предохранитель контроллера зарядки АКБ
32	10	Селектор положения кулисы АКПП
33	15	Подогрев ламбда-зондов
34	15	Катушки, топливные электрофорсунки
35	15	Двигатель, блок контроля и управления
36	10	ЭБУ
