Где находится датчик давления масла на ваз 2114 – 8 клапанов, как диагностировать и заменить

Датчик давления масла (ДДМ) — одно из важнейших контрольных устройств автомобиля. С помощью контрольного оборудования на приборную панель поступает информация о низком уровне моторного масла; водителю адресуется предупреждение о необходимости долива смазки. Поломка устройства может привести к некорректному отображению сведений и последующему выходу из строя узлов ДВС. В процессе работы ДДМ ВАЗ 2114 подвергается механическим повреждениям и воздействиям агрессивных сред: данные факторы могут послужить причиной поломки детали.

Реле и предохранители ВАЗ 2114

1. F1 для задних противотуманных фар на 10 Ампер (A) и лампа включения сигнализатора включения задних противотуманных фар.
2. F2 10 A указатели поворота, реле направления, аварийная группа, аварийная сигнальная лампа.
3. F3 7,5 A Абажуры для внутреннего освещения (обоих) и багажника, фонарей зажигания, контрольной лампы системы управления трансмиссией, стоп-сигналов, компьютера, если имеется.
4. F4 Опора 20 А, реле и резистор заднего стекла.
5. F5 20 А звуковой сигнал и соответствующее реле, вентилятор охлаждения.
6. F6 30 А электрические стеклоподъемники и относительные реле
7. Электродвигатель отопителя F7 30 А, омыватель фар, омыватель ветрового стекла, прикуриватель, лампа освещения перчаточного ящика, обмотка реле обогрева заднего стекла.
8. F8 7.5 Правый туман.
9. F9 7,5 Левая противотуманная фара.
10. F10 7.5 Левая сторона, лампа, сигнализирующая о включении габаритного света, лампа для освещения знака, моторный отсек, освещение переключателей и приборов, выключатель освещения приборов.
11. F11 7,5 А правая сторона.
12. F12 7,5 А ближний свет правый.
13. F13 7,5 А ближний свет слева.
14. F14 7.5 Левый дальний свет и лампа, сигнализирующая о включении дальнего света.
15. F15 7,5 А крайний справа.
16. F16 30 A – сигнальная лампа, указывающая недостаточное давление масла, уровень тормозной жидкости, активацию стояночного тормоза, разряд аккумулятора, комбинацию приборов, реле контроля состояния ламп, индикацию системы контроля, фонари заднего хода, указатели поворота и соответствующие реле, а также сигнализацию в при развороте режим активен, ЭБУ, обмотка возбуждения генератора на момент пуска двигателя.

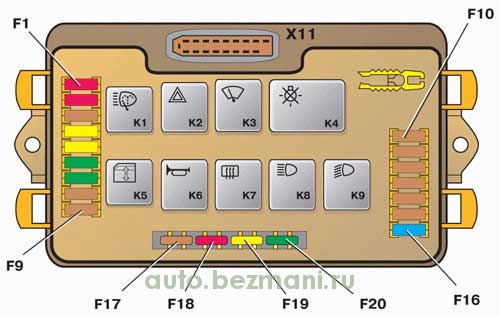

Расположение реле и предохранителей нового образца

• К1 – реле включения омывателей фар;
• К2 – реле-выключатель указателей поворота и аварийной сигнализации;
• К3 – реле стеклоочистителя;
• К4 – реле контроля исправности ламп;
• К5 – реле стеклоподъемника;
• К6 – реле включения звуковых сигналов;
• К7 – реле включения обогрева заднего стекла;
• К8 – реле включения дальнего света;
• К9 – реле включения ближнего света фар;
• F1-F20 – предохранители.

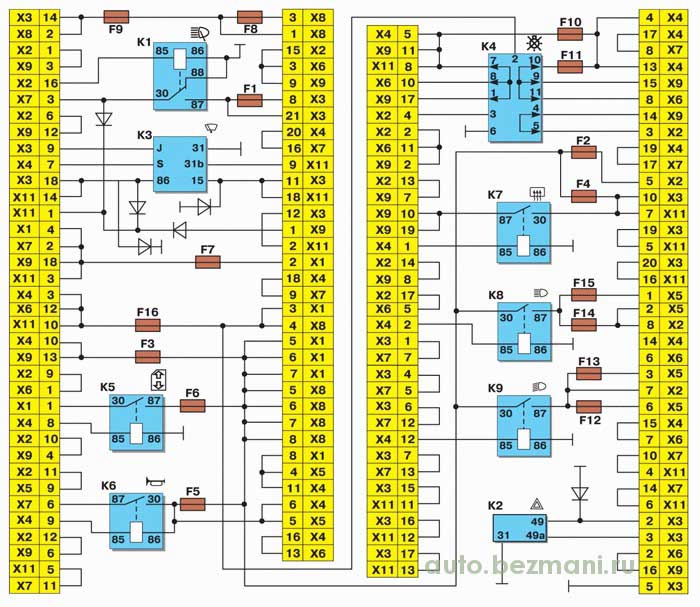

Схема соединений монтажного блока нового образца

• К1 – реле включения омывателей фар;
• К2 – реле-выключатель указателей поворота и аварийной сигнализации;
• К3 – реле стеклоочистителя;
• К4 – реле контроля исправности ламп;
• К5 – реле стеклоподъемника;
• К6 – реле включения звуковых сигналов;
• К7 – реле включения обогрева заднего стекла;
• К8 – реле включения дальнего света;
• К9 – реле включения ближнего света фар;
• F1-F20 – предохранители.

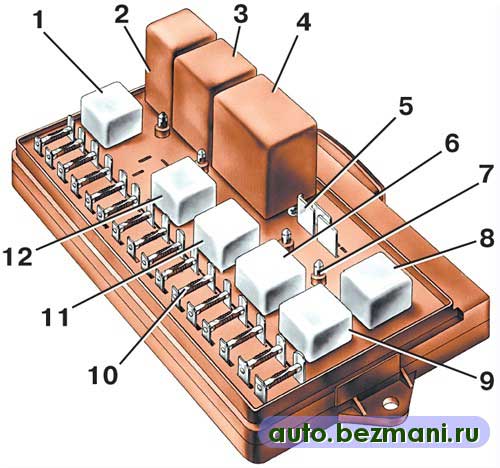

Расположение реле и предохранителей старого образца

• 1 – реле включения омывателя фар (К6);
• 2 – реле времени мытья заднего стекла (К1);
• 3 – реле включения указателей поворота и аварийной сигнализации (К2);
• 4 – реле стеклоочистителя (К3);
• 5 – контактные перемычки вместо реле контроля состояния ламп;
• 6 – реле включения обогрева заднего стекла (К10);
• 7 – запасной предохранитель;
• 8 – реле включения дальнего света фар (К5);
• 9 – реле включения ближнего света фар (К11);
• 10 – предохранитель;
• 11 – реле включения электродвигателя вентилятора системы охлаждения двигателя (К9);
• 12 – реле включения звукового сигнала (К8).

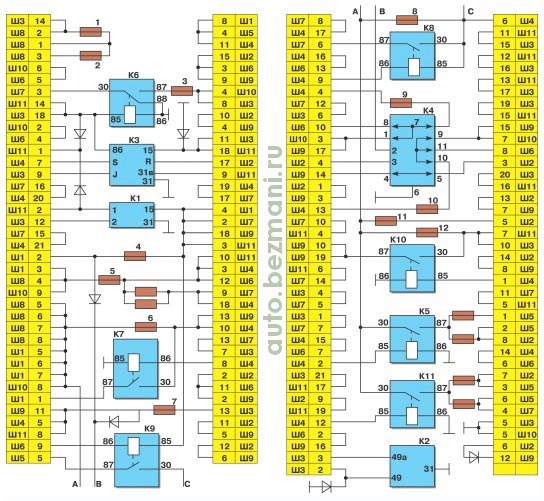

Схема соединений монтажного блока старого образца

• К1 – реле времени омывания заднего стекла;
• К2 – реле-выключатель указателей поворота и аварийной сигнализации;
• К3 – реле стеклоочистителя;
• К4 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются на место реле);
• К5 – реле включения дальнего света фар;
• К6 – реле омывателя фар;
• К7 – реле стеклоподъемников;
• К8 – реле включения звукового сигнала;
• К9 – реле включения электродвигателя вентилятора системы охлаждения двигателя;
• К10 – реле включения обогрева заднего стекла;
• К11 – реле включения ближнего света фар.

Информация о работе датчика давления и уровня масла

Принцип работы датчиков уровня и давления масла

В двигателе современного автомобиля, такого как Ваз 2114 нет такого места, где бы ни была нужна смазка. Она помогает избежать быстрого выхода из строя различных шестерен и деталей. Без масла невозможно нормальное функционирование и работа мотора. Не только полное отсутствие, но и недостаток смазочного материала способен привести к полному выходу из строя двигателя и его деталей. «Стук», как называют в мире бывалых автомобилистов выход двигателя из строя, происходит в большинстве случаев именно по причине недостатка необходимого количества масла в системе смазки. Секрет работы датчика уровня масла заключается в том, чтобы своевременно измерить сопротивление току. Датчик бывает погружен в жидкость, в данном случае, в масло. Если уровень масла бывает недостаточен, то датчик остается сухим, а это означает, что сопротивления практически нет. Ведь погруженный в масло датчик, дает большее сопротивление. Кроме этого, полезно знать, что датчик уровня масла и датчик давления – это совершенно разные приборы. Так, датчик уровня масла располагается возле масляного фильтра и предназначен для того чтобы давать информацию. Многие опытные водители знают, что если датчик уровня масла горит, то вероятно:

• не функционирует датчик уровня масла;
• мало масла в системе смазки.

Датчик уровня масла может не работать также по двум причинам:

• возможно, контакты недостаточно хорошо передают ток;
• сгорел сам датчик.

Более глубокая проверка дает точный диагноз, позволяющий действовать согласно инструкции.

Возможные неисправности в системе смазки

Датчик давления масла ВАЗ-2114 может сработать при возникновении следующих неисправностей:

• непроходимость масляного фильтра вследствие его загрязнения;
• вышедший из строя масляный насос;
• забитая (загрязненная) сетка маслоприемника;
• возникли проблемы с проводкой датчика;



• сломался или отказал сам датчик.

В первом случае достаточно будет просто заменить фильтр. Что касается поломки масляного насоса, то кроме его ремонта нужно будет определить и устранить причины, по которым он вышел из строя. Загрязнение сетки маслоприемника свидетельствует о том, что в составе масла слишком много вредных примесей. В этом случае масло нужно заменить новым, предварительно промыв систему специальной жидкостью.

Проверить проводку можно с помощью автомобильного тестера, начиная с разъема ДДМ, и заканчивая соединением с ЭБУ.

Определить, исправен ли сам датчик, также несложно. Проверить его можно самостоятельно, не прибегая к помощи специалистов.

Полезные советы

Чтобы не допустить проблем, связанных с падением давления масла, следует придерживаться следующих рекомендаций:

• Заливать в двигатель масло, рекомендованное автопроизводителем, обязательно обращая внимание на класс его вязкости
• Своевременно производить замену масла и масляного фильтра
• Не использовать неоригинальные детали при ремонте
• Проводить диагностику системы смазки с обязательным измерением давления как минимум один раз в квартал
• При срабатывании лампочки индикатора давления не эксплуатировать автомобиль до проведения полной диагностики

Игнорирование сигналов датчика давления масла грозит серьезными последствиями для двигателя. Любая неисправность системы смазки может привести к необходимости его капитального ремонта.

Именно поэтому нужно обращать внимание на все сигналы, подаваемые лампочкой индикатора.

Важность детали

Диагностическая информация, которую передают ДДМ приборную панель чрезвычайно важна. Она может свидетельствовать о следующих неполадках:

• Падение уровня масла ниже о;
• Засорение масляного фильтра;
• Неисправность проводки контроллера;
• Образование осадка в масляном поддоне;
• Выход из строя масляного насоса;
• Утечка моторного масла.

Кроме того, горящий индикатор «тревоги» может свидетельствовать о поломке самого ДДМ, что в сравнении с другими возможными неполадками — меньшее из зол.

Расположение и устройство

Обычно, на современных бюджетных автомобилях датчик давления масла устанавливают в подкапотном пространстве с задней стороны, ближе к воздушному фильтру. Где находится датчик давления масла Ваз 2114, можно увидеть на скриншоте ниже.

Конструкция датчика более чем примитивна: в металлический корпус помещены измерительная мембрана и передатчик. Масло давит на мембрану и в случае необходимости на контрольную лампу уходит предупреждающий сигнал.

Где находится датчик

Для начала определимся, где находиться датчик давления масла ВАЗ-2114. Его расположение может быть разное, в зависимости от типа двигателя. Если это восьмиклапанник, то искать ДДМ нужно с тыльной стороны двигателя справа (если находиться в салоне) на блоке цилиндров под клапанной крышкой. В шестнадцатиклапанных моторах расположение датчика давления масла другое. Он находится в торце корпуса подшипников распределительных валов.

Самостоятельная диагностика датчика

Если возникли подозрения на некорректную работу контроллера, то ничего не остается, кроме как проверить датчик давления масла ваз 2114. Существует два проверенных способа:

1. С помощью манометра. Выкрутите ДДМ на вашей «четырнадцатой», а в освободившееся гнездо вставьте манометр. Теперь запустите ДВС и посмотрите на манометр — прибор не должен показывать давление менее 0,65 атм. Если манометр показывает удовлетворительные значения, а при вкрученном датчике горит контрольная лампа, поздравляем — предстоит замена датчика давления масла ваз 2114;
2. Метод от «бывалых», для тех, кто не возит с собой манометр. Выкручиваем датчик и проворачиваем стартер, при этом не запуская мотор. Если из отверстия крепления датчика льется масло, то давление смазки в норме, а ДДМ можно выбрасывать.

Покупка новой детали

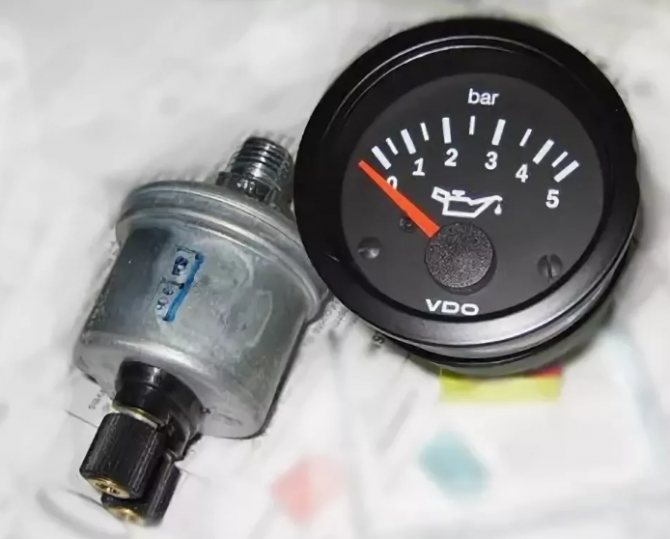

Покупка измерителя — дела копеечное. В любых магазинах, специализирующихся на отечественных авто, ДДМ представлены в достатке. Стоимость новой детали не превышает шестисот рублей. Новые датчики можно найти даже на «АлиЭкспресс». Выглядит устройство следующим образом.

Особенности диагностики

Датчик давления масла ВАЗ-2114 имеет достаточно простую конструкцию. Он состоит из:

металлического корпуса;

измерительной мембраны;

механизма замыкания контактов;

разъема для подключения передающего провода.

Принцип действия ДДМ примерно таков. Масло, находящееся в системе под давлением, через отверстие в корпусе давит на измерительную мембрану датчика. Контакты при этом находятся в разомкнутом состоянии. Когда давление в системе падает, мембрана выравнивается, а контакты замыкаются. Таким образом датчик давления масла ВАЗ-2114 подает сигнал на электронный блок управления автомобиля (ЭБУ). Контроллер, в свою очередь, информирует водителя о возможной неисправности путем включения сигнальной лампы, расположенной на панели приборов.

Конструкция ДДМ состоит из трех основных частей — корпуса, чувствительной мембраны и механизма передачи сигнала.

Принцип работы устройства следующий: чувствительный элемент (мембрана), в зависимости от текущего давления в системе либо прогибается, либо находится в исходном положении. При прогнувшейся мембране контакты датчика замыкаются и на ЭБУ четырнадцатой передается информация о том, что давление в норме. Когда его уровень падает и мембрана перестает продавливаться, контакты размыкаются и в мозги четырнадцатой идет соответствующий сигнал.

Прежде чем менять старый прибор, его нужно снять и проверить. Самый простой способ проверки – включение в сеть заведомо исправного прибора.

Другой способ — на место датчика вкрутить манометр. Если тестер будет показывать давление 0,65 кгс/см2 и больше, это говорит, что в системе нормальное давление и причиной является неисправное устройство.

Если нет под рукой манометра, проверить датчик можно следующим способом:

• выкрутить регулятор;
• прокрутить стартер, не запуская двигатель;
• если из гнезда польется масло, значит датчик неисправен и полежит замене.

Как поменять датчик давления масла ваз 2114

Замена ДДМ ВАЗ 2114 — одна из самых простых разновидностей текущего ремонта, с которой может без затруднений справиться даже начинающий водитель. Чтобы поменять датчик, автовладельцу потребуется ключ на «21» и от 5 до 10 минут свободного времени.

Алгоритм ремонтных работ следующий (до начала работ ознакомьтесь с описанием соответствующей детали в каталоге или руководстве по эксплуатации):

1. Открываем капот и снимаем клеммы с аккумуляторной батареи;
2. Сдергиваем защитный резиновый пыльник со старого измерителя;
3. Отсоединяем провода, которые идут к датчику;

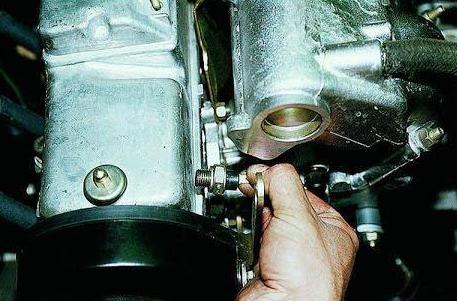

4. Ключом на «21» выкручиваем старый датчик, а на его место ставим новую деталь;
5. Подключаем к новому ДДМ проводку, надеваем защитный колпачок.

Замена измерителя давления масла успешно завершена. Заведите мотор и убедитесь, что лампа критического уровня давления масла на приборной панели не горит. Посмотрите качественное тематическое видео, посвященное описываемой проблеме.

Замена датчика не решила проблему…

Иногда возникают такая ситуация: датчик поменян на новый, а индикатор продолжает гореть. В этом случае проведите следующие профилактические мероприятия:

• Замените масляный фильтр;
• Проверьте исправность контрольной лампы на приборной доске;
• Оцените текущее состояние смазки и при необходимости проведите замену или долейте;
• Проведите тщательную очистку масляного поддона: там может скопиться внушительное количество грязи и осадка;
• На сервисном оборудовании продиагностируйте целостность магистралей подачи смазки;
• Проверьте функциональное состояние маслонасоса: если требуется — замените на новый.

Замена датчика давления масла на ВАЗ 2114

Внутри двигателя любого автомобиля находится большое количество элементов, которые трутся между собой. При работе компоненты сильно нагреваются, что может привести к разрушению с течением времени.

Чтобы детали мотора не изнашивались преждевременно, внутрь него заливается смазка — моторное масло. Оно создает защитную пленку, которая способствует улучшению трения без износа деталей. За счет этого ресурс силовых агрегатов существенно увеличивается.

Немного о масле и датчике

В руководстве по эксплуатации, прилагаемого к каждому ВАЗ 2114, указывается, что в двигателе необходимо использовать 3,5 литра смазывающего моторного масла.

Оптимальное масло в данном случае — полусинтетическое 10W 40. Замену следует осуществлять через каждые 15 тысяч километров пробега.

При замене масла, обратите особое внимание на наличие в жидкости металлической стружки. Ее присутствие говорит о проблемах в смазывающей системе или в каком-то из элементов двигателя.

Залив смазку в движок, она собирается в специальном картере. Уровень масла контролируется вручную с помощью щупа, на котором нанесены соответствующие отметки — максимальный и минимальный уровень.

Проверять уровень масла следует только на холодном моторе, поскольку это позволит определить реальное количество смазки в картере.

После запуска мотора, смазка переносится через фильтр в главную магистраль. Для перекачивания жидкости предусматривается наличие масляного насоса. Из магистрали смазка поступает в рабочие каналы мотора, доходя до блока цилиндров и создавая там необходимое рабочее давление.

В смазывающей системе значимую роль играет датчик давления масла. Он информирует водителя о наличии проблем в системе. Если быть точнее, он обнаруживает факт падения уровня давления, посылает сигнал на электронный блок управления, после чего на приборной панели загорается соответствующая лампочка.

Причины срабатывания датчика

ДДМ можно срабатывать из-за различных причин, каждую из которых вы должны знать.

1. Уровень масла упал ниже допустимой нормы.
2. Масляный насос перестал должным образом работать или полностью вышел из строя.
3. Засорился фильтр.
4. В поддоне скопился осадок, из-за которого забилась сетка приемника масла.
5. В проводке, соединяющей датчик и сигнальную лампу на приборной панели, возникли неисправности.
6. Из-за разрушенной прокладки образовалась сильная течь смазки.
7. Вышел из строя ДДМ.

Если на приборной панели загорелась лампочка аварийного давления масла (красная канистра с каплей), а проверить реальный уровень невозможно, заглушите мотор и вызывайте эвакуатор. Дальше двигаться своим ходом нельзя.

Способы проверки

Есть два способа проверить текущее состояние вашего ДДМ. Это позволит определить, требуется ли датчику замена.

Способ действия с помощью манометра

Вам потребуется прибор для замера давления в масле. Выкрутите датчик, вставьте в его гнездо манометр. При работающем моторе показатель должен составлять минимум 0,65 атм. Это говорит об отказе ДДМ. Можете ехать в магазин автозапчастей своим ходом, покупать новое устройство и менять

Актуален для тех, у кого нет под рукой манометра. Выкрутите датчик и проверните стартер, не запуская мотор. Если из отверстия ДДМ полилась жидкость, давление присутствует, потому виновником сигнала является неисправный измеритель

Второй способ проверки не дает 100% результат. Потому рисковать не стоит.

Конструкция

ДДМ обладает достаточно простой конструкцией.

Он включает в себя корпус, измерительную мембрану и механизм передачи информации.

Масло оказывает на него давление, мембрана выгибается и сигнал уход на лампу вашего бортового компьютера.

Не удивительно, что при такой простой конструкции стоимость ДДМ составляет не более 100 рублей. Ремонтировать его нецелесообразно, поскольку замена обойдется значительно дешевле.

Конструктивные особенности

Масляный фильтр ВАЗ 2113 — какой выбрать, как поменять

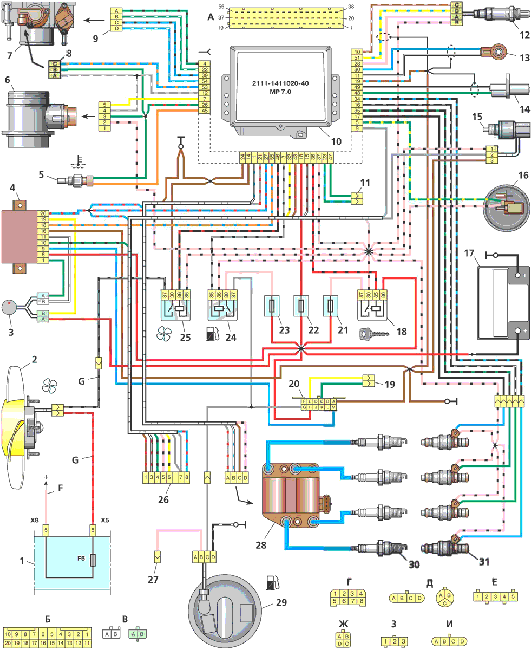

Схема управления двигателем ВАЗ 2111 — Евро-2 (Bosch MР7.0)

1. Фрагмент монтажного блока;
2. Электровентилятор системы охлаждения двигателя;
3. Индикатор состояния автомобильной противоугонной системы;
4. Блок управления автомобильной противоугонной системой;
5. Датчик температуры охлаждающей жидкости;
6. Датчик расхода воздуха;
7. Дроссельный патрубок;
8. Колодка, присоединяемая к датчику положения дроссельной заслонки;
9. Колодка, присоединяемая к регулятору холостого хода;
10. Контроллер;
11. Колодка, присоединяемая к жгуту проводов кондиционера;
12. Датчик кислорода;
13. Датчик детонации;
14. Датчик положения коленчатого вала;
15. Датчик скорости;
16. Адсорбер;
17. Аккумуляторная батарея;
18. Главное реле;
19. Колодка, присоединяемая к жгуту проводов антиблокировочной системы тормозов;
20. Колодка диагностики;
21. Плавкий предохранитель защиты цепей главного реле;
22. Плавкий предохранитель защиты контроллера;
23. Плавкий предохранитель защиты электробензонасоса и его реле;
24. Реле включения электробензонасоса;
25. Реле включения электровентилятора;
26. Колодка, присоединяемая к жгуту проводов панели приборов;
27. Колодка, присоединяемая к жгуту проводов панели приборов;
28. Модуль зажигания;
29. Электробензонасос с датчиком уровня топлива;
30. Свечи зажигания;
31. Форсунки.

F — Провод переднего жгута, идущий к клемме «В+» генератора; G — Провода переднего жгута проводов.

Порядок условной нумерации штекеров в колодках:

А — Контроллера; Б — Блока управления автомобильной противоугонной системой; В — Индикатора состояния автомобильной противоугонной системы; Г — Колодки 26; Д — Дроссельного патрубка; Е — Датчика расхода воздуха; Ж — Электробензонасоса и датчика кислорода; 3 — Датчика скорости; И — Модуля зажигания.

Назначение штекеров в колодке 26:

1. К низковольтному входу тахометра в комбинации приборов;
2. —
3. К лампе контроля системы управления двигателем в комбинации приборов (от контроллера);
4. К выключателю плафона, расположенному на стойке двери водителя;
5. К лампе контроля системы управления двигателем в комбинации приборов (подача «+» питания);
6. К маршрутному компьютеру (сигнал расхода топлива);
7. К комбинации приборов (сигнал скорости автомобиля);
8. К выводу «15» выключателя зажигания (штекер 4 колодки выключателя)

Причины неисправности датчика масла

После успешного зажигания двигателя маслонасос начинает перекачивать техническую жидкость в картер двигателя, где она будет омывать важные элементы конструкции – коленвал, распредвал и коробку передач. Уровень масла на ВАЗ 2114 диагностируется с помощью масляного щупа и датчика аварийного давления масла, который выводит сигнал на приборную панель автомобиля.

Загорание аварийного чека на приборке является свидетельством неисправности магистральной масляной системы. Проблема может заключаться не только в выходе из строя датчика масла, но и загрязнении масляного фильтра или поломки маслонасоса. Типовыми причинами снижения уровня давления технической жидкости в системе являются:

• Перегорание датчика давления масла;
• Наличие пробоя в проводке «маслонасос – ДДМ»;
• Загрязнение маслоприемника, что мешает стабильной циркуляции жидкости по системе;
• Пробитие уплотнительной прокладки, в результате чего происходит декомпрессия и утечка масла;
• Недостаточный объем масла в магистральном резервуаре.

Перед демонтажем ДДМ важно проверить состояние самой технической жидкости и ее фильтра, а также отбросить вариант выход из строя маслонасоса путем его проверки.

Причины и способы устранения неисправностей

Разберем причины почему не крутит стартер на ВАЗ-2114.

Причины неисправности могут крыться не только в нем, но и в остальных элементах, задействованных в цепи.

Причем поведение самой цепи при замыкании может подсказать, где искать поломку.

Ключ в положении «пуск» стартер не запускается.

Если после перевода ключа в положение «пуск» стартер не крутится, но срабатывает втягивающие реле (слышен отчетливый щелчок, указывающий на то, что якорь переместился), при этом лампы на приборной панели заметно потускнели, то причина может быть:

• В разряженном АКБ . Забытые включенными на ночь электропотребители сажают аккумулятор и количества его энергии недостаточно, чтобы запитать электродвигатель. Сильные морозы тоже могут повлиять на батарею (воздействие минусовых температур приводит к возрастанию сопротивления в АКБ). Чтобы завести авто нужно либо зарядить аккумулятор, или «прикурить» от другого авто;
• В сильном окислении контактов . Или недостаточном контакте на клеммах АКБ и выводах втягивающего реле, в том числе и массы. Это является причиной возрастания сопротивления в местах соединения, поэтому энергии от батареи будет недостаточно для проворачивания электромотора. Чтобы стартер начал крутить, необходимо проверить все места соединений между АКБ и стартером, при надобности их зачистить и подтянуть. Чтобы не происходило окисления необходимо смазывать клеммы аккумулятора;
• В подгорании контактов внутри втягивающего реле (пятаков) . По этой причине при замыкании цепи якорем, происходят сильные потери напряжения в местах контакта. Для устранения проблемы придется снимать стартер, разбирать втягивающее реле для зачистки пятаков или же просто его заменить;
• В сильном износе контактных щеток электродвигателя . Благодаря такой неисправности нарушается контакт между щеточным блоком и ротором и электромотор вращаться не будет. «Лечится» это все заменой щеток;
• В коротком замыкании обмоток электродвигателя . Восстановить работоспособность поможет только перемотка обмоток или замена сгоревшего стартера на новый.

При повороте ключа все контрольные лампы горят.

Если при повороте ключа все контрольные лампы горят, но даже реле не срабатывает, то это может указывать на:

• Перегорание предохранителя цепи питания, ведущей на замок зажигания или недостаточного контакта в местах соединения. При этом напряжение от АКБ не будет поступать на замок, и соответственно, на обмотку втягивающего реле. Поэтому в первую очередь следует проверить состояние предохранителя и при надобности заменить его, а также проверить все места соединения;
• Подгорание контактной группы замка зажигания. По этой причине цепь не будет замыкаться и реле не сработает. Проверить это можно достаточно просто – нужно отверткой соединить между собой выводы на втягивающем реле (по сути, подать напряжение на электродвигатель в обход реле). Если при этом стартер начнет крутить, значит, причина в замке. Дополнительно можно проверить путем отсоединения проводов от замка и замыканием тех, которые ведут на реле (но для этого нужно знать, где какой провод). Если замыкание приведет к включению стартера, то неисправность точно кроется в замке и устранить ее можно путем замены сгоревшего элемента на новый;
• Замыкание обмотки втягивающего реле. В результате последнее перестает выполнять свои функции. Проверить это можно путем все того же замыкания контактов на нем отверткой. Если выявлено, что реле не работает, то последнее заменяется.
• Заклинивание якоря. Магнитное поле не может его втянуть и цепь не замыкается. Проверка делается как обычно – замыканием выводов. Устраняется же все разборкой реле и чисткой.

Это основные причины почему стартер не крутит. Если последовательно проверить все элементы цепи, то неисправность можно будет выявить очень быстро.

Замена топливного фильтра

Тесты и проверки показали, что старый ДДМ уже отработал свое и нуждается в замене. Выполнить данную процедуру не сложно, потому просто следуйте инструкции.

Расположение

1. Приготовьте новый датчик.
2. Вооружитесь рожковым ключом на 21 миллиметр.
3. Поднимите капот и демонтируйте декоративную крышку силового агрегата.
4. Выключите аккумулятор. Для этого достаточно просто снять с него минусовую клемму.
5. Найдите место расположения вашего датчика давления смазки. Он находится на главном блоке, немного нише крышки клапанов около ремня ГРМ. Учтите, мембранной стороной устройство направлено к масляной магистрали канала головки БЦ.
6. Демонтируйте защитный колпачок, выполненный из резины.
7. Отключите клемму, обеспечивающую электрическое соединение измерительного устройства и лампы оповещения на приборной панели.
8. С помощью ключа на 21 миллиметр выкручивается старый датчик давления, на его место устанавливается новый.

В процессе обратной сборки обязательно убедитесь, что на ДДМ присутствует хорошая прокладка. Данная шайба позволит избежать возможного подтекания масла в соединении.

Несмотря на кажущуюся пафосность выражения, но масляная система авто сравнима с системой кровообращения у человека. Потому если масло вытечет, ваш двигатель работать не сможет. Следите за собственным автомобилем, контролируйте состояние и количество масла, чтобы такая мелочь как ДДМ не стала причиной покупки нового мотора или даже машины.

Датчик давления масла ВАЗ 2114: устройство, принцип действия и замена

Если рассматривать датчик давления масла ваз 2114, то стоит отметить, что он является важной составляющей в авто. Изготовитель говорит о том, что в автомобиле должно содержаться как минимум 3,5 литра моторного масла. При этом требуется следить за качеством и уровнем масла, вовремя заменяя его.

Такой датчик выполняет важное предназначение, он необходим для того, чтобы информировать водителя о любых имеющихся неисправностях в масляной системе. Если имеются какие-то проблемы, то об этом будет свидетельствовать загорающаяся лампочка на приборной панели — лампочка аварийного давления.

Внимание! Нужно быть предельно внимательным, когда сливается уже использованное масло. Не стоит спешить и сразу определять его в отбросы, специалисты советуют рассмотреть жидкость, выяснит, нет ли в ней металлической стружки. Ее наличие сообщает о неполадках в масляной системе, благодаря чему владелец авто может вовремя заметить проблему и устранить ее.

Рассматривая данный вопрос, стоит подчеркнуть, что жидкость, которая заливается в систему, располагается в картере. При необходимости ее уровень можно проверять при помощи щупа, на котором имеются специальные черточки. Обыкновенно на нем отмечается максимально возможный уровень и минимально возможный уровень.

Нужно учитывать, что не всегда можно проводить такие замеры, для проведения проверки двигатель должен быть холодным. Дело в том, что после запуска жидкость распределяется по системе под воздействием специального насоса. Она подается в основную магистраль, проходя через фильтр, суть работы заключается в создании необходимого давления в системе.

Узнаем где находится ДАДМ на ВАЗ 2114 и производим замену: инструкция для всех

Датчик аварийного давления масла является достаточно простой и надежной конструкций. Неопытные водители, как правило, не подозревают о его существовании до тех пор, пока на приборной панели не загорится соответствующая лампочка, свидетельствующая о проблемах с давлением масла в двигателе.

Из данной статьи вы узнаете, зачем нужен ДАДМ, какими конструкционными особенностями и принципом работы он обладает. Будут рассмотрены основные причины выхода устройства из строя, а также технология проверки работоспособности и замены ДАДМ ВАЗ 2114.

Датчик давления масла должен быть всегда в исправном состоянии, запомните!

Особенности конструкции и принцип работы

Конструкция ДДМ состоит из трех основных частей – корпуса, чувствительной мембраны и механизма передачи сигнала.

Принцип работы устройства следующий: чувствительный элемент (мембрана), в зависимости от текущего давления в системе либо прогибается, либо находится в исходном положении.

При прогнувшейся мембране контакты датчика замыкаются и на ЭБУ четырнадцатой передается информация о том, что давление в норме.

Когда его уровень падает и мембрана перестает продавливаться, контакты размыкаются и в мозги четырнадцатой идет соответствующий сигнал.

Ввиду простоты конструкции стоимость датчика ДМ довольно низкая, цена нового устройства варьируется в пределах от 100 до 150 рублей.

Почему горит лампочка на приборной панели?

Если вы выявили, что на приборной панели горит лампа давления масла ВАЗ 2114, необходимо сразу же выяснить причину активности индикатора.

Следите за индикатором давления масла, чтобы не ходить потом пешком

Если проблема в неисправности самого ДДМ – это пол беды, устройство стоит копейки и меняется в течении 5-ти минут, но если датчик давления масла ВАЗ 2114 исправен, то горящий индикатор может свидетельствовать и о более серьезных неполадках.

Рассмотрим основные причины, из-за которых на панели приборов горит датчик давления масла ВАЗ 2114:

1. Поломка ДДМ (замкнувшие контакты, вышедший из строя механизм передачи сигнала);
2. Повреждения проводов соединяющей ДДМ и “мозги” четырнадцатой;
3. Недостаточное количество масла в системе;
4. Неисправный масляный насос;
5. Забившийся фильтр.

Замена датчика

В том случае, если лампочка после запуска движка не погасает на протяжении продолжительного времени, то можно заподозрить наличие проблем в масляной системе. Специалисты советуют при таких обстоятельствах почистить поддон, где скапливается грязь, также можно проверить состояние рабочей жидкости.

Также стоит проверить и датчик масла ваз 2114, в нем также может заключаться проблема. Стоит учитывать, когда именно меняется масло, если это было слишком давно, то такая проблема свидетельствует о необходимости замены. При смене жидкости стоит также прочищать фильтр или вовсе заменять его, поскольку со временем он забивается.

Если лампочка не гаснет при увеличении оборотов, то, скорее всего, проблема заключается именно в датчике. В таком случае стоит определить, вышел ли он из строя или нет. Для этого есть два способа:

1. Использовать манометр, который необходимо поставить на место датчика.
2. Можно попробовать поставить новый прибор, если лампочка будет гаснуть, то старый нужно менять.

Кондиционер на ваз 2114 — стоит ли ставить и как поставить?

При подозрительной работе прибора, рекомендуется проверить масляный датчик ВАЗ 2114.

Выполняя проверку можно воспользоваться проверенными способами:

• Используя манометр. Первым делом необходимо выкрутить ДДМ, в свободное гнездо от датчика установить манометр. Дальше следует запустить двигатель, и зафиксировать показания контрольного прибора. Норма давления не должна опускаться ниже 0,65 атм. Если показания давления в пределах нормы, а в работе датчика загорается лампа контроля, то необходимо заменить устройство.
• Если под рукой манометра не оказалось. Вывернуть датчик, прокрутить стартер, но двигатель не заводить. При наличии в отверстии закрепления датчика появляется масло – значит давление в допустимых нормах, но ДДМ необходимо заменить.

Проверяем изделие

Если было замечено, что лампочка горит, не переставая, то стоит заняться проверкой уровня жидкости в системе. Когда при проверке проблем не обнаруживается, требуется продиагностировать состояние такого прибора, как датчик давления масла на ваз 2114. Не имя под рукой специального оборудования, вам не удастся проверить его полноценно, но вы всегда можете провести визуальный осмотр. Но даже в таком случае вы можете заметить подтеки масла, которые станут признаком неисправности детали.

Оптимальным решением в такой ситуации будет использовать манометр или же новый датчик. Если мало заметно только в месте соединения, то возможно проблему удастся устранить посредством замены уплотнительного кольца. Но если подтеки присутствуют там, где крепится клемма, то замены изделия избежать не получится.

Как устроен и как работает датчик?

Если рассматривать различные датчики, которые применяются на разных моделях и марках авто, то стоит отметить, что все они функционируют по одному принципу. Изделия обладают похожей конструкцией, поскольку у всех имеются геркон, мембрана, биметаллическая пластинка. При запуске движка в системе масла пока нет, поскольку геркон держит свои контакты в замкнутом состоянии. Лампочка горит, сообщая автолюбителю, что система является исправной.

Заводя движок, водитель вызывает подъем уровня масла, при этом в датчике увеличивается давление, а именно в мембране, которая располагается внутри него. Повышающееся давление заставляет данную мембрану менять свой размер, из-за этого и начинают функционировать контакты. Из-за того, что они откликнулись на действие мембраны, лампочка на приборной панели гаснет.

Далее к работе подключается установленная пластина, которая оборудована спиралью для передачи информации в датчик. Это необходимо для контроля имеющейся жидкости в системе. Нужно учитывать, что рабочая цепочка может замкнуться в том случае, если давление в системе упадет. В таком случае сразу срабатывает лампочка, чтобы оповестить автолюбителя о происходящем.

Назначение и конструкция ДДМ

Основное назначение данного датчика это измерение давления в системе смазки двигателя и информирование водителя, о снижении давления до критических значений или же вовсе его отсутствии.

Сам датчик не имеет сложной конструкции и имеет всего лишь клапан, который при наличии давления размыкает электрический контакт, тем самым отключая цепь питания сигнальной лампы давления масла.

Когда давление снижается или вовсе отсутствует, лампа загорается и информирует о неисправностях в двигателе. Работу датчика можно наблюдать при остановленном двигателе и включенном зажигании, при запуске лампа должна гаснуть это означает, что датчик работает исправно и система смазки двигателя имеет необходимое давления для смазки всех деталей ДВС.

Как проверить?

Стоит тщательно следить за такой деталью, как датчик уровня масла ваз 2114. Естественно, можно сразу поменять изделие на исправное. Специалисты советуют использовать для проверки именно манометр, который можно вкрутить на место датчика для осуществления проверки.

После того, как вы поставили его, потребуется завести движок и проследить за показаниями на холостом ходу. Они должны равняться примерно 0,65, хотя данные цифры могут несущественно превышаться. Такой результат сообщает автолюбителю то, что давление в системе является нормальным, а изделие при этом не работает.

Внимание! Стоимость детали считается невысокой, потому автолюбителю не составит труда приобрести и заменить ее. Стоит уточнить, что деталь невозможно отремонтировать.

Существует еще один способ проверки, который широко используется автомобилистами. Для этого не потребуются никакие приборы, нужно просто вывернуть изделие и прокрутить стартер, но движок запускать не нужно. О неисправности будут свидетельствовать брызги масла, но нужно понимать, что такой вариант проверки не является стопроцентным, он не рекомендуется специалистами.

Что делать, если горит лампочка после замены ддм

Нужно учитывать, что во время запуска двигателя масляный насос занимается перекачкой жидкости из картера в магистраль. В момент перекачки вся жидкость вынуждена переходить через специальный фильтр, задачей которого является удаление загрязнений.

Иногда случается так, что на картере остается грязь, которая и забивает фильтр. Из-за данной проблемы, насос не сможете работать полноценно подавать необходимое количество жидкости. Если столкнулись с данной ситуацией, тогда потребуется слить все имеющееся масло из картера и поменять на новое. Не стоит забывать и про сам фильтр, его придется заменить на новый или же просто прочистить.
