Как проверить датчик давления масла ваз 2106, схема подключения и замена, инструкции с фото и видео

Расположение и внешний вид прибора

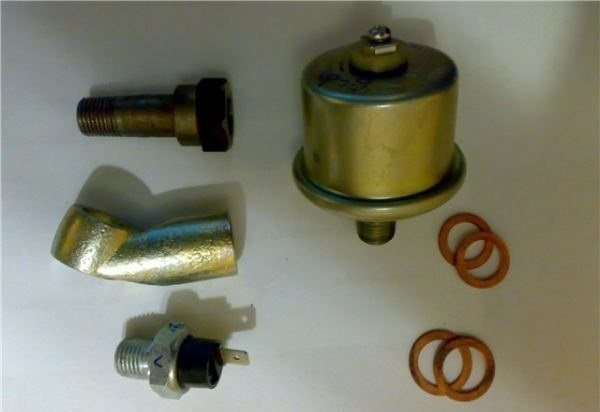

Датчик, устанавливаемый на классические модели ВАЗ 2106, состоит из следующих деталей:

• элемент в виде круглого металлического бочонка с одной клеммой для присоединения провода (заводское название — ММ393А);
• вторая деталь — мембранный выключатель в виде гайки с контактом на торце (обозначение — ММ120);
• стальной тройник, куда прикручиваются вышеуказанные детали;
• уплотнительные бронзовые шайбы.

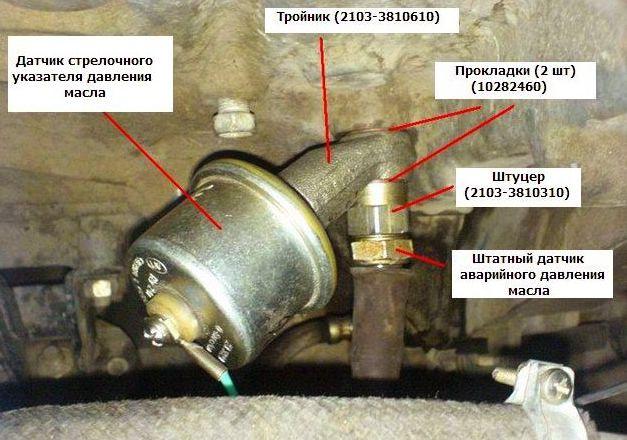

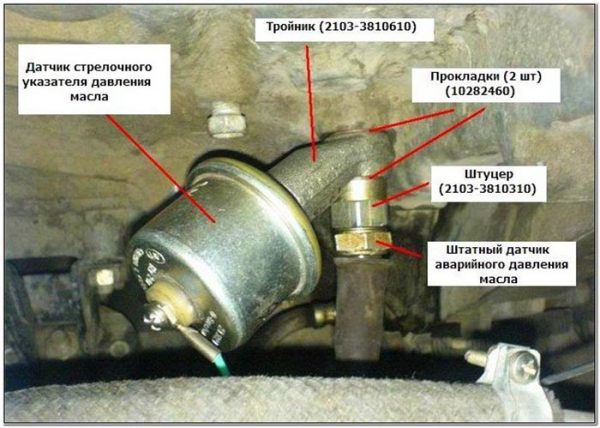

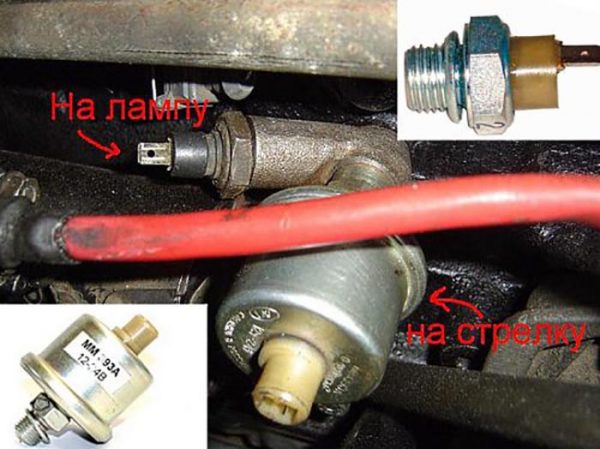

Датчик включает в себя 2 измерителя, прикрученных к одному тройнику
Большой «бочонок» ММ393А предназначен для измерения величины давления, «гайка» с клеммой ММ120 фиксирует его отсутствие, а тройник — это соединительный элемент, вкручиваемый в двигатель. Месторасположение датчика — на левой стенке блока цилиндров (если смотреть по направлению движения машины) под свечой зажигания №4. Не путайте прибор с датчиком температуры, установленным выше, в головке цилиндров. К обоим контактам подключены провода, ведущие внутрь салона, к торпедо.

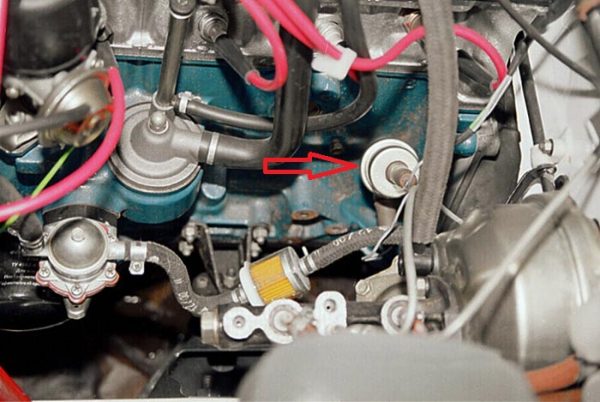

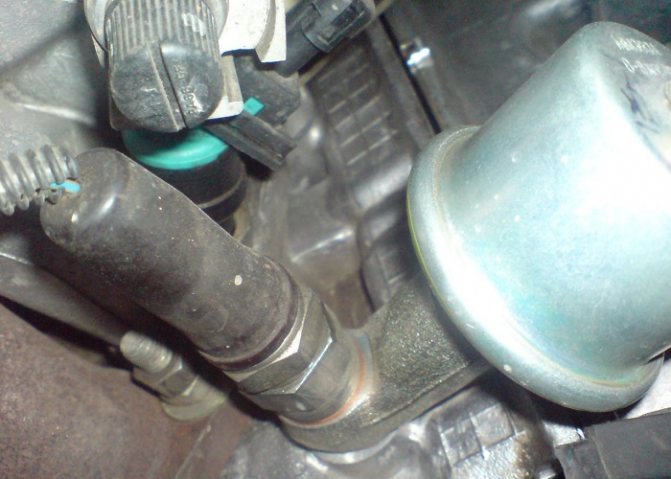

Измерители стоят на левой стенке блока цилиндров, рядом находится сливная пробка охлаждающей жидкости

Датчик давления масла ВАЗ 2106

Работоспособность любого двигателя в автомобиле напрямую зависит от качества и количества масла, а также его давления, которое создается при помощи масляного насоса. Контролирует передачу показателей состояния этих параметров датчик давления масла.

Не каждый владелец ВАЗ 2106 знает, где находится тот или иной элемент. Датчик давления масла в этом автомобиле располагается на левой стороне блока цилиндров, под четвертой свечой зажигания. Не стоит путать данный элемент с датчиком температуры, который можно обнаружить тоже в блоке цилиндров, но немного выше.

Конструкция датчика включает в себя следующие элементы:

• Круглый металлической бочонок, на котором находится одна клемма для присоединения провода.
• Мембранный выключатель с контактом на торцевой поверхности.
• Стальной тройник.
• Бронзовые шайбы, выступающие в качестве уплотнителей.

Принцип работы бочонка основан на определении величины давления, гайка в случае необходимости успевает зафиксировать его отсутствие, а тройник играет роль соединительного элемента, вкрученного в двигатель.

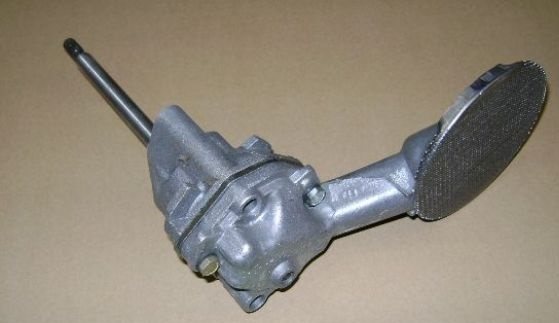

Типы, особенности конструкции масляного насоса

1. ведущая шестерня 2. корпус насоса 3. всасывающий канал 4. ведомая шестерня 5. ось 6. нагнетательный канал 7. разделительный сектор 8. ведомый ротор 9. ведущий ротор

Самым важным элементом в данной системе является масляный насос. Этот узел обеспечивает нагнетание масла в каналы, которое дальше поступает к узлам и механизмам. Поскольку часть составных элементов мотора смазываются принудительно, то смазочный материал должен подаваться под давлением. К тому же ряд элементов, нуждающихся в смазке путем разбрызгивания, расположены достаточно высокого относительно самого насоса (пример – распредвал, установленный в головке блока цилиндров), и масло еще нужно подать к нему по каналам, что невозможно без создания давления, которое обеспечивает движение смазки к высоко расположенным элементам.

На автомобилях используется несколько типов масляных насосов:

1. Шестеренчатые;
2. Роторные;

При этом каждый из типов включает несколько видов, отличающихся между собой конструкцией. Так шестеренчатые насосы бывают с внешним и внутренним зацеплением.

Видео: Система смазки двигателя

Шестеренчатый насос с внешним зацеплением

1. ведомая шестерня 2. всасывающий канал 3. ведущая шестерня 4. приводной вал 5. нагнетательный канал 6. ось ведомой шестерни

Насос с внешним зацеплением состоит из двух шестерен, установленных в корпусе. Взаимодействуют они между собой благодаря зацеплению зубьев, расположенных на внешней стороне. Одна из шестерен является ведущей и приводиться в движение она может от коленчатого или распределительного валов. Вторая шестерня является ведомой и вращается она за счет зацепления.

В корпусе имеются два канала – подающий и отводящий. Подающий соединен с маслозаборником второй конец которого опущен в поддон с маслом. Отводящий же канал соединен с магистралями, которые подают смазочный материал к трущимся поверхностям.

Работает такой насос по простому принципу: масло из подающего канала поступает в зону зацепления шестерен, захватывается зубьями и нагнетается в отводящий канал. Таким образом обеспечивается давление в системе.

Шестеренчатый насос внутреннего зацепления

Шестеренчатый насос с внутренним зацеплением имеет несколько иную конструкцию. В корпус насоса помещено тоже две шестерни, но одна находится внутри второй. Внутренняя шестерня является ведущей и зубья у нее расположены с внешней стороны. Ведомая же шестерня – внешняя и зубчатый сектор у нее сделан с внутренней стороны. Причем оси этих шестерен не совпадают, поэтому с одной стороны между ними образуется полость в виде серпа, в которую помещен серповидный разделительный сектор. Причем начало этой полости располагается возле подающего канала, а конец – у выпускного.

Работает этот насос так: при вращении масло из подающего канала благодаря образующемуся зазору в начале образования полости между шестернями попадает между зубьями ведомого элемента. Поскольку она получает вращение от ведущей шестеренки, масло перемещается в сторону выпускного канала внутри полости, а разделительный сектор отсекает лишнюю смазку и предотвращает перетекание его между зубьями.

За разделительным сектором объем полости уменьшается, поскольку она заканчивается и появляется зона начала зацепления шестерен. В этой зоне масло сжимается зубьями, но в этот момент масло проходит место расположения выпускного канала в которое оно уже под давлением выходит.

Ещё кое-что полезное для Вас:

• Почему двигатель расходует масло («жор» масла)
• Что такое компрессия двигателя и как ее измерять?
• Почему греется двигатель: причины перегрева и к чему это может привести

Как проверить датчик давления ВАЗ 2106

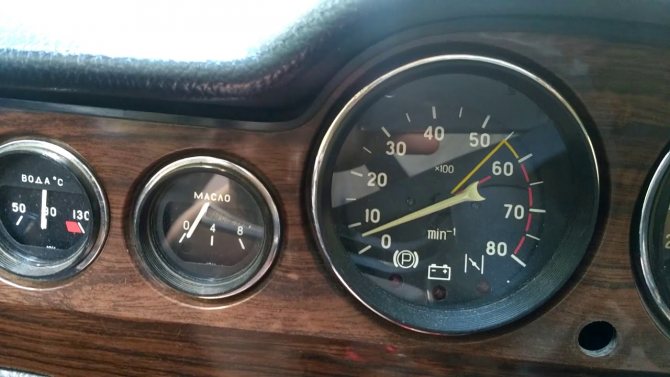

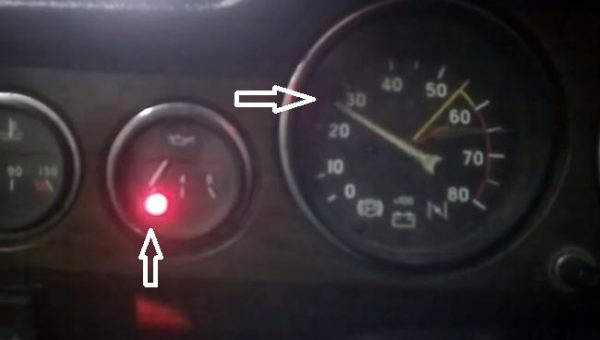

Итак, возникают следующие симптомы. Вы заметили, что стрелка находится на нулевом значении. Вместе с этим загорается лампочка. Хоть на автомобиле ВАЗ 2106, хоть на любом другом, в первую очередь необходимо остановиться и заглушить мотор. В противном случае смазка не будет поступать на все элементы двигателя, следовательно, запросто можно его полностью разрушить.

Причина для потери давления может быть любой. Открываете капот и внимательно осматривайте весь двигатель на предмет наличия масляных подтеков. Вам необходимо убедиться в том, что моторное масло не было выброшено наружу. Затем обязательно проверяете уровень масла, он должен быть в допустимых пределах.

Если же уровень значительно ниже, нежели минимальная отметка, то обязательно заливаете нужное количество. Ехать своим ходом запрещено, можно передвигаться только лишь на буксире или эвакуатором, если давление в системе смазки маленькое

Обратите внимание на то, что при уровне ниже минимальной отметки может загораться контрольная лампа при совершении поворота направо

Если под рукой имеется манометр, то можно осуществить проверку значения давления. На автомобиле ВАЗ 2106 сделать это несложно. Для этого выкручивается датчик давления, устанавливается штуцер на его место. Подключаете манометр при помощи этого штуцера. Манометр электронного типа необходимо соединить с массой автомобиля и плюсовым выводом аккумуляторной батареи

Обратите внимание на то, что плюсовой вывод подключается через светодиодный индикатор

Включаете зажигание, в этом состоянии светодиодный индикатор должен гореть полный накал. Если этого не происходит, то в подключении имеются какие-то проблемы. После этого заводите двигатель. Прокручиваете коленчатый вал стартером. Если повышается давление в системе смазки, то светодиодный индикатор тухнет. При температуре охлаждающей жидкости 85-90 градусов, а также оборотов коленчатого вала в районе 2000, значение давления должно составлять около двух атмосфер.

Следовательно, при постепенном увеличении частоты вращения коленвала, значение должно расти. При этом максимальное должно составить 7 атмосфер. Если больше, то имеются неполадки в крышке масляного насоса. Ее потребуется заменить. Если же давления совсем нет, первым делом проверяйте маслозаборник. Нередко он забивается, через сетку не проходит масло в насос. Можно снять поддон двигателя и произвести очистку сетки маслозаборника. Желательно его промыть в растворителе или керосине.

Но цена нового составляет от 400 до 500 рублей, поэтому лучше не пожадничать и приобрести новый маслозаборник. Несколько реже случаются поломки самого масляного насоса. Его сломать, конечно, очень сложно, так как это две металлические шестерни, причем они прошли процедуру закалки. Срок службы у них достаточно большой, быстрее разобьется крышка масляного насоса

Строение датчика давления масла ВАЗ 2106

Один их приборов, за состоянием которых надо следить при работе двигателя — это датчик давления масла ВАЗ 2106. Излишне высокое или чрезмерно низкое давление часто приводит к поломке этого прибора. В чем состоит особенность этого прибора для ВАЗ 2106?

Особенности конструкции датчика

Датчик имеет указатель и сигнальную лампочку, это очень удобная и надежная конструкция. Под воздействием масла деформируется упругая мембрана, при помощи резистора фиксируется величина сдвига, изменение сопротивления поступает на манометр. Работоспособность системы обеспечивают:

• датчик масляный;
• сопротивления;
• магнит;
• катушка;
• сигнальная лампочка;
• плавкая вставка.

Питание включается при повороте ключа в замке зажигания. Когда датчик перестает работать, его ремонт нерентабелен, так как после сборки высока вероятность того, что указатель будет показывать неверную информацию. Устройство стоит недорого, поэтому при поломке лучше заменить его на новое.

Моторное масло следует подбирать исходя из типа двигателя и его состояния. Для ВАЗ 2106 прекрасно подходят смазочные смеси для применения с бензиновыми двигателями. Перед тем как покупать моторное масло, почитайте инструкцию к вашей «шестерке». Там перечислены все названия и марки различных технологических жидкостей, необходимых для эксплуатации автомобиля.

Если вы являетесь владельцем старой машины и техническая документация отсутствует, то перед тем как приобрести моторное масло, надо точно установить, есть ли в системе регулировки зазора клапанов гидрокомпрессоры, совместимы ли детали двигателя с синтетическими маслами.

На моделях автомобиля ВАЗ 2106 сошедших с конвейера до 80-х годов установлены резиновые маслосъемные колпачки, которые не совместимы с синтетическими моторными маслами. Их можно заменить на изделия из акрилатного или фторкаучука.

Предназначение маслосъемных колпачков и их замена

Чтобы моторное масло через клапанные отверстия головки мотора не попадало в камеру сгорания, в конструкции предназначены маслосъемные колпачки, состоящие из резины и пружины. Как и все резиновые изделия, они со временем теряют свои физические качества, становятся твердыми. Их необходимо поменять. Кроме того, многие владельцы «шестерки» меняют резиновые маслосъемные колпачки на импортные из каучука. Замена маслосъемных колпачков ВАЗ 2106 для автовладельцев, владеющих слесарным инструментов, не доставит больших хлопот.

Если вы являетесь владельцем «шестерки» и занимаетесь ее ремонтом, то у вас должны быть в наличии:

• плоская отвертка;
• инструмент, служащий для сжимания пружины;
• оправка для установки колпачков.
• плоскогубцы.
• проволока из мягкого металла.

Приготовив инструменты и новые комплекты сальников, можно приступать к процессу замены старых деталей на новые.

1. С головки блока снимите крышку, открутив для этого гайки.
2. Коленчатый вал крутите, пока метки на приводной звездочке распределительного вала и крышке не совпадут.
3. Снимите корпусную часть подшипников распределительного вала, обязательно зафиксируйте звездочку и цепь.
4. Снимаете пастель подшипников распредвала, фиксируете звездочку и цепь, чтобы они не упали вниз, иначе достать их будет очень проблематично.
5. Выкрутите свечу, снимите пружину, рычаг отведите в сторону.
6. Крепеж регулировочного болта надо ослабить и установить съемник для работ по сжатию пружины.
7. Вставьте прут из олова в отверстие свечи для удержания клапана.
8. Инструментом для сжимания пружины приведите ее в положение, когда сухарные элементы освободятся.
9. Снимите пружины, тарельчатые элементы, шайбы.

Далее для установки новых деталей действуйте в таком порядке.

Этапы работ	Действия
Установите первый маслосъемный колпачок на место.	Для этого поставьте зажим на клапан и вынимаете старый сальник, слегка постукивая слесарным молотком.
Новый колпачок смажьте моторным маслом	Установите его на место при помощи оправки.
На остальных клапанах замените сальники.	Делается это таким же образом: путем прокрутки коленвала для вывода второго и третьего цилиндра.

Система смазки двигателя ВАЗ 2106 имеет комбинированное строение. Под давлением происходит смазка опор и кулачков распредвала, подшипников валика, шестеренки привода масляного насоса и распределителя зажигания, подшипников. Вытекающим из зазоров маслом осуществляется смазка стенок цилиндров, элементов поршневого типа, цепи привода распредвала, стержней клапанов в их направляющих втулках, опор рычагов привода клапанов.

Когда давление падает, начинает гореть контрольная лампочка.

Как проверить и заменить элемент

В процессе длительной эксплуатации внутренние детали датчика изнашиваются и периодически выходят из строя. Неисправность проявляется в виде неправдивых показаний индикационной шкалы либо постоянно горящей аварийной лампе. Прежде чем делать выводы о поломках силового агрегата, крайне желательно проверить работоспособность датчика.

Если при работающем моторе светится индикатор и стрелка показывает ноль, его надо немедленно заглушить

Когда лампочка зажигается и тухнет своевременно, а стрелка не отклоняется, следует проверить исправность масляного датчика — измерителя давления ММ393А. Потребуется рожковый ключ размером 19 мм и манометр со шкалой до 10 Бар (1 МПа). К манометру нужно прикрутить гибкий патрубок с резьбовым наконечником М14 х 1,5.

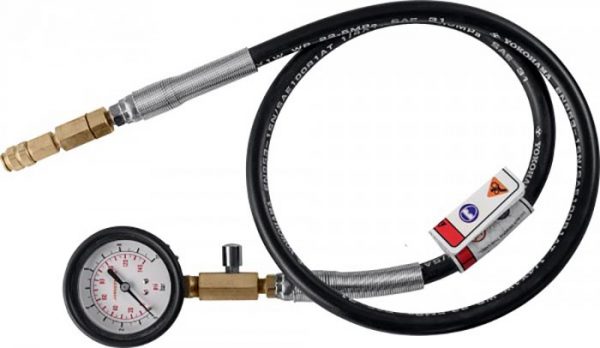

Проверочные манометры оснащаются переходниками для проверки различных двигателей

Порядок проверки следующий:

1. Заглушите двигатель и дайте остыть до 50—60 °С, чтобы не пришлось обжигать руки во время работы.
2. Отсоедините от датчиков провода и выверните их ключом на 19 мм вместе с тройником. Учтите, в момент разборки из блока может вытечь небольшое количество масла.
3. В отверстие вкрутите резьбовую часть патрубка и аккуратно подтяните. Заведите мотор и наблюдайте показания манометра.
4. Давление масла на холостом ходу составляет от 1 до 2 Бар, на изношенных моторах может упасть до 0,5 Бар. Максимальные показания на высоких оборотах — 7 Бар. Если датчик выдаёт другие значения либо стоит на нуле, нужно купить и поставить новую запчасть.

В дороге масляный датчик ВАЗ 2106 проверить сложнее, поскольку под рукой нет манометра. Чтобы убедиться в наличии смазочного материала в каналах мотора, выкрутите элемент, отсоедините главный провод зажигания и вращайте коленвал стартером. При исправном насосе из отверстия выплеснется масло.

Когда световой сигнал не горит вовсе, рассматривайте 3 варианта:

• перегорела лампочка;
• обрыв проводки;
• пришёл в негодность малый датчик в виде шестигранника.

Первые 2 версии легко проверить путём прозвонки тестером либо мультиметром. Исправность мембранного элемента испытывается так: включите зажигание, снимите с клеммы провод и замкните на массу автомобиля. Если лампа загорится, смело меняйте датчик.

Для снятия измерителя нужно открутить гайку штуцера, прижимающую к блоку тройник

Замена производится путём откручивания большого или малого датчика гаечным ключом

Важно не растерять уплотнительные бронзовые шайбы, поскольку в комплекте с новой деталью их может не оказаться. Потеки моторной смазки из отверстия удалите ветошью

Оба измерителя не подлежат ремонту, только замене. Их металлические корпуса, способные выдержать давление масла работающего двигателя, герметично закрыты и не разбираются. Вторая причина — низкая цена запасных частей ВАЗ 2106, делающая подобный ремонт бессмысленным.

Что можно сделать самому

Проблему низкого давления масла сильно осложняет взаимосвязь расхода смазки и понижения уровня с общим показателем давления в системе. При этом целый ряд неисправностей можно устранить самостоятельно.

В случае обнаружения утечек проблему достаточно легко локализовать и решить. Например, протечка масла из-под масляного фильтра устраняется его подтяжкой или заменой. Похожим образом решается и проблема с датчиком давления масла, через который течет смазка. Датчик затягивается или просто меняется на новый.

Что касается течей сальников, в этом случае понадобится наличие времени, инструментов и навыков. При этом заменить передний или задний сальник коленвала своими руками можно у себя в гараже со смотровой ямой.

Течь масла из-под клапанной крышки или в области поддона можно устранить путем затяжки крепежей, замены резиновых уплотнительных прокладок, при помощи специальных герметиков для двигателя. Нарушение геометрии соединяемых плоскостей или повреждения крышки клапанов/поддона укажут на необходимость замены таких деталей.

Если ОЖ попадает в моторное масло, тогда можно самому снять ГБЦ и заменить прокладку головки блока, соблюдая при этом все рекомендации касательно снятия и последующей обтяжки головки блока цилиндров. Дополнительная проверка привалочных плоскостей укажет на то, нужно ли делать шлифовку головки блока. При обнаружении трещин блока цилиндров или головки также возможен ремонт.

В том случае, когда проблема в системе смазки не так очевидна, при этом ремонтировать автомобиль приходится самостоятельно, тогда в самом начале следует осуществить замер давления масла в двигателе.

Для решения задачи, а также с учетом точного представления о том, в чем измеряется давление масла в двигателе и как это делается, нужно заранее подготовить дополнительное оборудование. Отметим, в свободной продаже существует готовый прибор для измерения давления масла в двигателе.

Как проверить датчик давления ВАЗ 2106

Итак, возникают следующие симптомы. Вы заметили, что стрелка находится на нулевом значении. Вместе с этим загорается лампочка. Хоть на автомобиле ВАЗ 2106, хоть на любом другом, в первую очередь необходимо остановиться и заглушить мотор. В противном случае смазка не будет поступать на все элементы двигателя, следовательно, запросто можно его полностью разрушить.

Причина для потери давления может быть любой. Открываете капот и внимательно осматривайте весь двигатель на предмет наличия масляных подтеков. Вам необходимо убедиться в том, что моторное масло не было выброшено наружу. Затем обязательно проверяете уровень масла, он должен быть в допустимых пределах.

Если же уровень значительно ниже, нежели минимальная отметка, то обязательно заливаете нужное количество. Ехать своим ходом запрещено, можно передвигаться только лишь на буксире или эвакуатором, если давление в системе смазки маленькое

Обратите внимание на то, что при уровне ниже минимальной отметки может загораться контрольная лампа при совершении поворота направо

Если под рукой имеется манометр, то можно осуществить проверку значения давления. На автомобиле ВАЗ 2106 сделать это несложно. Для этого выкручивается датчик давления, устанавливается штуцер на его место. Подключаете манометр при помощи этого штуцера. Манометр электронного типа необходимо соединить с массой автомобиля и плюсовым выводом аккумуляторной батареи

Обратите внимание на то, что плюсовой вывод подключается через светодиодный индикатор

Включаете зажигание, в этом состоянии светодиодный индикатор должен гореть полный накал. Если этого не происходит, то в подключении имеются какие-то проблемы. После этого заводите двигатель. Прокручиваете коленчатый вал стартером. Если повышается давление в системе смазки, то светодиодный индикатор тухнет. При температуре охлаждающей жидкости 85-90 градусов, а также оборотов коленчатого вала в районе 2000, значение давления должно составлять около двух атмосфер.

Следовательно, при постепенном увеличении частоты вращения коленвала, значение должно расти. При этом максимальное должно составить 7 атмосфер. Если больше, то имеются неполадки в крышке масляного насоса. Ее потребуется заменить. Если же давления совсем нет, первым делом проверяйте маслозаборник. Нередко он забивается, через сетку не проходит масло в насос. Можно снять поддон двигателя и произвести очистку сетки маслозаборника. Желательно его промыть в растворителе или керосине.

Как проверить исправен ли датчик давления масла ВАЗ 2106

Если вдруг вы заметите, что давление масла упало до 0 и даже лампа загорелась, это еще не значит, что пора паниковать. Дело может в том, что сам датчик давления масла ВАЗ 2106 неправильно работает, при том, что с мотором все в порядке. Для начала надо просто выключить двигатель.

Открыть капот и посмотреть, что там: если нет масляных потеков, то стоит проверить с помощью щупа уровень масла в моторе. Если масла мало, это может быть причиной того, что давление в масляной магистрали низкое.

Чтобы разобраться в чем причина, надо сделать диагностику датчика в гараже или на СТО – взять манометр, у которого диапазон измерения совпадает с диапазоном датчика давления масла. Также надо помнить, что резьба в месте соединения у датчика ВАЗ 2106 с таким обозначением: M14x1,5. Это значит, что прибор для диагностики тоже должен быть с такими параметрами, или можно подобрать переходник с таким обозначением.

Чтобы вытащить масляный датчик потребуется рожковый ключ. Проделывать эти действия надо при выключенном моторе. Вместо датчика ставится манометр, затем надо включить мотор и посмотреть какие реальные показатели давления масла в магистрали.

Далее можно нажать педаль газа, после чего обороты двигателя увеличатся, и посмотреть какие максимальные показатели давления масла. Если манометр показывает, что все в норме, значит надо просто поменять датчик давления. Если же нет, тогда искать проблему дальше.

Все о датчике давления масла в автомобилях 2106

Для того, чтобы автомобиль не подводил в самый неожиданный момент, владелец должен следить за исправностью всех систем. Регулярно производить диагностику, и устранять неполадки. Одним из таких элементов системы является состояние датчика давления масла. Если показатели его будут слишком завышены или понижены, есть вероятность возникновения поломок, на устранение которых потребуются большие материальные затраты.

Датчик давления масла ваз 2106 произведен достаточно удачно, поскольку оснащен индикатором со стрелкой и специальной лампой сигнала, и не требует особых навыков, чтобы разобраться в его составляющих.

Устройство и особенности работы

В настоящее время датчики у автомобилей ваз бывают:

• электрические,
• механические.

Вариант с электрическими приборами более современный, но не такой надежный, поскольку не предоставляет владельцу достаточной информации о состоянии уровня масла.

Механика же более простая, но в тоже же время, и более точная. Именно их и устанавливают в «шестерки».

Такие аппараты достаточно надежны. Основой их работы является перенос информации с мембраны, положение которой изменяется под воздействием отклонений количества жидкости от изначальной отметки. Размер изменений фиксируется переменным резистором, которые и передаются на манометр, а уровень показывает стрелка. Располагается ДДМ сзади двигателя, слева.

Чтобы сигнал передавался от мотора на приборную панель, применяются основные элементы:

• указатель давления масла,
• переменный и термокомпенсационный резистор,
• лампочка, подающая сигнал,
• магнит, при помощи которого, стрелка держится на отметке ноль,
• предохранитель.

Работает вся система от заведенного двигателя. Когда происходит сбой работы прибора, лучше всего его просто заменить новым. Стоимость его невелика, а при его разборке, работать снова он может со сбоями.

Как проверить датчик на исправность

В случае, когда давление масла снижается, тогда стрелка опускается к отметке ноль, загорается лампочка, а это свидетельствует о неисправности

Владелец авто должен обратить внимание на это, и устранить неисправность

При возникновении такой ситуации, прежде всего, необходимо осмотреть отсек двигателя на предмет потеков масла. Если они отсутствуют, проверяют уровень жидкости в моторе. Если масла слишком мало, это вполне может стать причиной падения давления.

При достаточном количестве жидкости, необходимо проверить датчик давления, проведя соответствующую диагностику. Для этого потребуется такой прибор, как манометр и ключ.

Используя ключ, необходимо извлечь датчик, а на его место подключить манометр. Далее, завести авто и наблюдать, как поведет себя стрелка прибора. При постепенном наращивании оборотов, стрелка должна изменяться относительно частоты движения коленвала, но, не превышая указатель в семь атмосфер.

После произведения всех замеров, если показатели оказались в норме, значит с давлением все в порядке, причина неисправностей именно в приборе. После этого, производится его замена.

Существует, также, еще один вариант проверки ДДМ. Он обычно используется, когда неприятность возникла в процессе езды. Для этого потребуется извлечь прибор с гнезда и провернуть стартер, не заводя двигатель. Если проблема кроется именно в датчике, то из гнезда будет выступать масло. Значит, также потребуется установить новый исправный аппарат.

Как подключить новый датчик

Чтобы заменить прибор новым, особых навыков не потребуется, процесс этот довольно несложный. Для начала, потребуется подготовить необходимые инструменты. Последовательность и схема подключения будет следующей:

• отсоединить все провода от датчика,
• при помощи ключа достать его наружу,
• произвести ремонт или замену прибора и, соединив все провода, вернуть его на место.

После этого, необходимо убедиться в исправности нового агрегата.

Автомобили ВАЗ имеют достаточно простую, но одновременно эффективную систему контроля параметров учета масла. А если возникает неисправность, то произвести замену собственными руками не составит никакого труда.

Как подключить новый датчик

Как поменять датчик давления масла на камазе самостоятельно?

Чтобы заменить прибор новым, особых навыков не потребуется, процесс этот довольно несложный. Для начала, потребуется подготовить необходимые инструменты. Последовательность и схема подключения будет следующей:

• отсоединить все провода от датчика,
• при помощи ключа достать его наружу,
• произвести ремонт или замену прибора и, соединив все провода, вернуть его на место.

После этого, необходимо убедиться в исправности нового агрегата.

Автомобили ВАЗ имеют достаточно простую, но одновременно эффективную систему контроля параметров учета масла. А если возникает неисправность, то произвести замену собственными руками не составит никакого труда.

Почему загорается лампа давления масла в ВАЗ классике

Первым делом необходимо отличать случаи, когда вдруг осуществляется индикация значка в виде маслёнки. Совершенно безопасны ситуации, когда значок загорается всего на несколько мгновений в следующих случаях:

• при сильном крене авто на резком повороте;
• при запуске в зимнее время;
• после длительной стоянки на неровной площадке.

Как правило, в подобных ситуациях масло перетекает из одной части двигателя в другую, поэтому и срабатывает датчик давления масла. Однако спустя некоторое время масло равномерно распределяется, и сигнал о падении давления в системе прекращается.

Аналогичная ситуация и при запуске двигателя в холодное время года: при низких температурах рабочая жидкость густеет, соответственно, необходимо как следует прогреть двигатель, чтобы создать необходимое давление в системе.

Во всех остальных случаях появление маслёнки на панели приборов говорит о наличии сбоев или неполадок.

Так по каким же причинам может загореться лампочка давления масла в ВАЗах классических моделей?

1. В первую очередь — из-за недостатка количества масла в двигателе.
2. Из-за отработавшего свой ресурс масляного фильтра.
3. Виноват датчик давления масла или его проводка.
4. Износ вкладыша на коленчатом вале.
5. Вышел из строя масляный насос.

Любая из этих причин может повлиять на уровень давления масла в двигательном агрегате. Поэтому автовладельцу придётся сначала найти исток проблемы и только после приступать к устранению неисправностей.

Как устроен и работает датчик давления масла ВАЗ 2106

Конструкция датчика давления масла на ВАЗ 2106 довольно простая, поэтому, в целом, он надежный. Принцип его работы в том, что с упругой мембраны считываются деформации. Сама мембрана под воздействием масла откланяется от начального положения. То расстояние, на какое сдвинулась мембрана фиксирует резистор, его еще также называют переменным реостатом. Каждая перемена сопротивления передается на манометр со стрелкой.

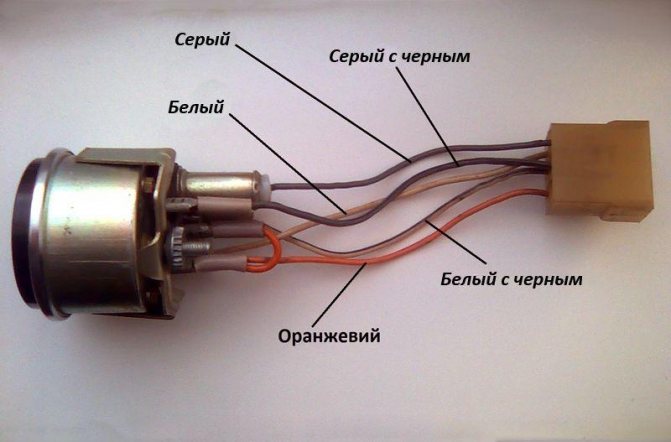

Чтобы передать сигнал от мотора на панель приборов, используются такие элементы:

• датчик масла;
• термокомпенсационный и переменный резисторы;
• магнит, который возвращает стрелку в начальное положение;
• сигнальная лампа;
• обмотки;
• предохранитель.

Датчик давления масла ВАЗ 2106 и все остальные элементы питаются от аккумулятора, после включения зажигания. Если датчик давления сломается, то легче его просто поменять на новый, чем пытаться отремонтировать. Во-первых, он не дорогой, а во-вторых, после ремонта он может показывать неправильные показатели.

Датчик давления работает в диапазоне: 0,2 кгc/кв. cм. – 0,6 кгc/кв. cм. Если перевести в Мпа, то получится 0,02 – 0,06. Если показатель давления в масляной магистрали соответствует этому диапазону, то у датчика контакты разомкнуты. Если вдруг давление в магистрали будет выше или ниже заданного диапазона, то контакты датчика замкнутся, после чего сразу загорится сигнальная лампа.

Модель этого датчика давления масла – MM393A, он установлен на ВАЗ 2106, 2121 и некоторые их модификации.

Загорелась лампочка давления масла: аварийная ситуация

Итак, если горит или моргает лампочка давления масла, это значит, что давление в системе смазки упало, двигатель нужно заглушить как можно скорее.

Даже если визуально не видно явных подтеков (например, клапанная крышка сухая, нет следов масла на блоке цилиндров), при этом уровень масла низкий, тогда следует внимательно осмотреть место установки масляного фильтра и датчика давления масла.

Также повышенное внимание следует уделить переднему и заднему сальнику коленвала, месту соединения поддона двигателя. На многих авто потребуется детальный осмотр снизу, что сделать без ямы или подъемника сложно

В том случае, если обнаружена утечка, нужно долить подходящее масло (при интенсивной течи допускается перелив немного выше уровня). Затем двигатель можно запускать. Если лампочка погасла, тогда можно доехать до СТО своим ходом, не нагружая мотор.

Если уровень смазки низкий и нет давления, при этом также не обнаружено никаких подтеканий, тогда смазку нужно долить. После этого мотор запускают для оценки цвета выхлопа. Синий или сизый маслянистый дым из выхлопной трубы укажет на то, что могло произойти залегание поршневых колец, кольца изношены, возникли проблемы с зеркалом цилиндра (задиры).

Другими словами, сильно увеличен расход смазки (двигатель ест масло). Еще к увеличенному расходу приводит повышение давления в картере, проблемы с маслосъемными колпачками. Если после долива лампочка не горит и не моргает, тогда до станции техобслуживания можно доехать своим ходом, после чего проводится углубленная диагностика.

Обратите внимание, в случае, когда долив масла по уровню не решил проблему (лампа на панели все равно горит), тогда своим ходом двигаться на автомобиле нельзя. Также не рекомендуется буксировать ТС при помощи троса

Лучше всего вызвать эвакуатор для доставки автомобиля на ремонт.

Что делать, когда загорается лампа давления масла на автомобилях семейства «Жигули»

Специалисты сервисных центров советуют водителям любых автомобилей, как отечественных, так и импортных, при первых же сигналах падения масла в двигателе, прекратить движение и заглушить мотор. Срабатывание датчика давления масла ясно даёт понять, что в двигателе возникли какие-то неполадки.

Первое действие

Первое, что необходимо предпринять после остановки — это измерить уровень масла. Вполне вероятно, что он находится ниже минимальной отметки и потребуется всего лишь долить необходимое количество жидкости. После добавления необходимо ещё раз выполнить замер — если уровень находится между отметками Max и Min, то можно сделать вывод о том, что датчик сработал именно из-за нехватки масла в двигателе. Попробуйте завести мотор, если значок маслёнки исчез, значит, проблема решена.

В автомобилях ВАЗ-2106, ВАЗ-2107, ВАЗ-2109 устанавливались особые датчики давления масла. На современных моделях уже давно не используются подобного рода устройства. Датчик давления масла на всех авто семейства Жигули выполняет одну и ту же функцию — измеряет количество смазочного вещества в двигательном агрегате. В том случае, если масла не хватает, сила трения между подвижными частями двигателя усиливается, а это ведёт к быстрой поломке как клапанов, так распредвала или коленвала, цилиндров.

Датчик давления масла на классических моделях ВАЗ монтируется непосредственно на самом двигателе. А в салоне, с левой стороны от рулевого колеса, размещён индикатор стрелочного типа, который показывает водителю текущее состояние давления масла. Однако сама маслёнка загорается лишь в одном случае — когда давление в системе полностью отсутствует. Датчик не может показать какие-либо промежуточные положения: либо давление в системе нормальное, либо отсутствует вовсе.

Что дальше

Поэтому, если вы проверили уровень масла и он оказался в норме, потребуется предпринять другие меры. Может быть, вы недавно поменяли масло в двигателе на новое? В этом случае вероятная причина резкого падения давления масла при движении — это бракованный фильтр. Увы, такое в наше время не редкость. Придётся снова провести процедуру замены масла и масляного фильтра.

Проверяем датчик

Не стоит исключать возможность того, что виной всему датчик давления масла. Вполне вероятно, что двигателю совершенно ничего не угрожает, но замкнула проводка датчика или выработался его ресурс, поэтому он и подаёт некорректные сигналы.

Чтобы убедиться в том, что неисправность кроется именно в датчике, нужно завести мотор и на холостом ходу выжать педаль газа до значения в 1000–1100 оборотов в минуту. Если значок маслёнки тут же исчезает, значит, давление масла в моторе на самом деле в норме, ваш автомобиль не требует ремонта. А вот датчик потребуется заменить, так как по разным причинам он не срабатывает.

Контроль качества масла

В тех случаях, когда масляный фильтр и датчик давления находятся в рабочем состоянии, а лампочка продолжает гореть, необходимо ещё раз проверить уровень масла в двигателе, а точнее — внимательно осмотреть сам масляный щуп. В некоторых случаях в двигатель может попадать тосол или бензин, поэтому уровень масла повышается. Достаточно опустить щуп в воду, если на поверхности останутся характерные для нефти яркие разводы, значит, в двигатель действительно попал бензин или охлаждающая жидкость.

В этом случае потребуется минимум промывка двигателя, но, вероятнее всего, капитальный ремонт — специалисты СТО установят причину, по которой в агрегат попадают инородные жидкости.

Заключительный этап

Вероятно также, что в процессе эксплуатации транспортного средства повредились провода от датчика к лампочке или же замусорились масляные пути. Если нет навыков работы с электроникой, целесообразнее всего обратиться к профессионалам в СТО.
