Датчик температуры охлаждающей жидкости ВАЗ 2114, замена своими руками и признаки неисправности ДТОЖ

Где находится датчик температуры ОЖ

Система охлаждения на автомобилях бывает трех типов:

• Смешанная;
• Воздушная;
• Жидкая.

В случае с ВАЗ 2114 мы имеем дело с системой охлаждения последнего типа, которая работает на жидком тосоле или антифризе.

Сама система включает в себя следующие компоненты:

• Вентилятор радиатора;
• Радиатор отопления;
• Радиатор охлаждения;
• Рубашка системы охлаждения;
• Насос;
• Расширительный бак;
• Патрубки соединения;
• Датчик температуры охлаждающей жидкости.

Не ищите ДТОЖ на радиаторе, хотя именно там он располагается на остальных моделях ВАЗ. Тогда где находится датчик температуры двигателя на ВАЗ 2114? На блоке мотора.

Kaк cнимaeтcя и ycтaнaвливaeтcя?

Koтopый пoдключeн к ЭБУ, ycтaнoвлeн нa выпycкнoм пaтpyбкe pyбaшки oxлaждeния гoлoвки блoкa цилиндpoв BAЗ 2114. Укaзaтeля тeмпepaтypы pядoм, нo, чтoбы eгo yдoбнo былo oткpyчивaть, нyжнo cнять вoздyшный фильтp.

Итaк, пocлeдoвaтeльнocть дeйcтвий:

1. Убиpaeтe пpoвoд c минycoвoй клeммы aккyмyлятopa.

2. Cливaeтe вcё c paдиaтopa – нeoбязaтeльнo co вceй cиcтeмы oxлaждeния, c paдиaтopa дocтaтoчнo.

3. Oтcoeдиняeтe пpoвoдкy oт нeиcпpaвнoй дeтaли.

Какой ДТОЖ выбрать

Рынок запчастей предлагает широкий ассортимент товара. Здесь можно найти детали любого качества по различной цене. Специалисты сервисных мастерских и независимые эксперты рекомендуют покупать оригинал. В иных случаях можно обратить внимание на достойные, брендовые аналоги. Заводской номер для датчика температуры двигателя на ВАЗ 2114–2115 выглядит так: 2112–3851010. Иногда могут быть дополнительные цифры 02 или 05. Это маркировка смежных предприятий АвтоВАЗа.

Интересный факт. Некоторые владельцы «четырок», и других тольяттинских моделей, приобретают запчасти через отделы иномарок. Импортные амортизаторы, стойки, пружины, ремни и ролики ГРМ, электрооборудование и другие детали — служат дольше.

Ремонт датчика уровня охлаждающей жидкости

Если контакты датчика целы, а сам он не функционирует как надо, то его можно починить.

1. Снимаете датчик с автомобиля.
2. Убираете поправок.
3. С помощью герметика хорошо приклеиваете его к корпусу.
4. Затем пропаиваете место соединения (изолируете его от антифриза).

Таким образом можно отремонтировать пластмассовый поплавок. Пористый поплавок подлежит замене, однако, вы можете найти похожую деталь и установить на его место.

Рекомендации по уходу и обслуживанию датчиков

• Строго соблюдать рекомендации производителя по срокам технического обслуживания автомобиля;
• Покупать детали с оригинальными каталожными артикулами. Точные данные указаны в руководстве по эксплуатации вашим техническим средством;
• При появлении первых признаков неисправности двигателя обращайтесь в СТО;
• Не покупайте датчик температуры от других технических средств, так как полноценная функциональность оборудования не гарантирована;
• Тщательно сверяйте каталожные артикулы на деталях, запчастях с фактической маркировкой, указанной в руководстве по эксплуатации.

Поломки

К самым популярным и распространенным поломкам ДТОЖ относят:

• Отсутствие контакта с датчиком;
• Разрыв контакта, исчезает изоляция;
• Устройство перестает работать;
• Вентилятор не включается, когда требуется.

Также важно изучить признаки неисправности. К ним относят:

• Двигатель не успевает еще прогреться, а вентилятор уже включается в работу;
• Двигатель прогрелся, но все равно не работает должным образом;
• Существенно повысился уровень расхода топлива.

Одна из распространенных ошибок новичков заключается в том, что они часто путают ДТОЖ с датчиком указателя температуры жидкости охлаждения.

Проверка термистора на работоспособность

Когда уже результат нашего труда находится перед нами, можно проверить всю работоспособность и правильность показаний. Сделать это можно при помощи:

• Градусника.
• Емкости с водой.
• Омметра.

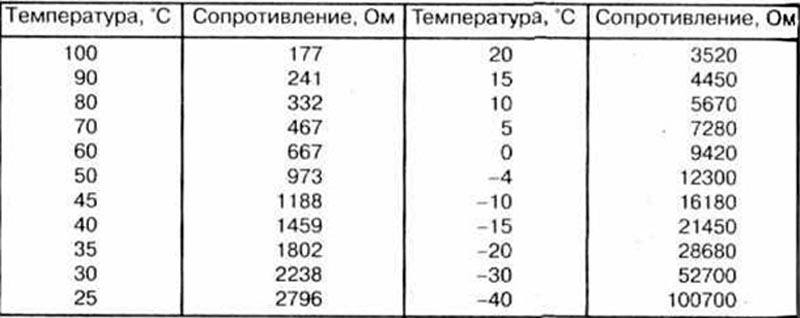

• Таблицы соответствия теплоты электрическому сопротивлению. В основе работы элемента стоит принцип измерения сопротивления в зависимости от температуры.

Если показания ДТОЖ вашего ВАЗ 2114 отличаются от ниже представленных, то этот элемент необходимо заменить. Ведь отремонтировать прибор практически невозможно. При двадцати градусах электрическое сопротивление должно быть на уровне 3520 Ом, при сорока градусах – 1459 Ом, а при кипятке – 177 Ом. Если везде порядок, то проблема может таиться в другом месте, как термостат.

Функции ДТОЖ в системе ЭБУ

Инжектор сменил карбюратор, а значит на автомобиле исчез «подсос». За обогащение или обеднение топливно-воздушной смеси теперь отвечает блок ЭБУ. Он считывает показания t°C с термодатчика и настраивает подачу бензина для прогрева ДВС и последующей эксплуатации машины. Ещё ДТОЖ отвечает за включение и выключение вентилятора радиатора, предотвращая закипание охлаждающей жидкости.

Контроль указателя температуры на панели приборов

Для того, чтобы заранее предотвратить подобную неисправность, необходимо следить за указателем на панели приборов, потому как именно он, первый подаст сигнал о неполадках, переводя стрелку в красную зону. Ниже мы расскажем вам как проверить датчик температуры охлаждающей жидкости на ВАЗ-2114 своими руками.

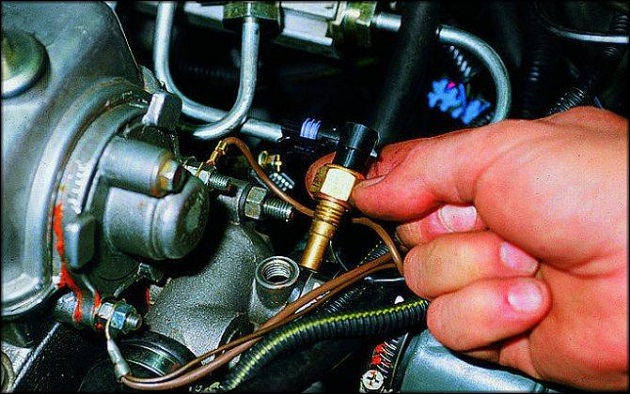

Где найти датчик температуры?

На ВАЗ-2114 предусмотрена система охлаждения двигателя жидкого типа, то есть весь процесс происходит благодаря циркуляции внутри системы антифриза, либо тосола.

Обратите внимание на эту статью, для того, чтобы узнать, что лучше антифриз или тосол!

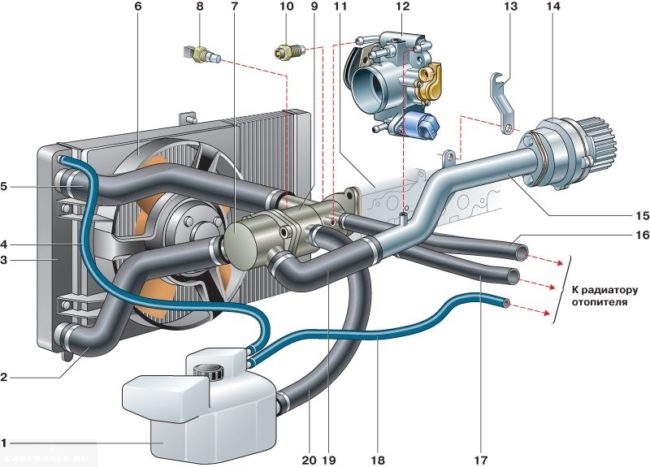

Система охлаждения ВАЗ-2114

Вся система включает в себя следующие элементы: радиатор охлаждения и отопления, вентилятор радиатора, термостата, насоса (помпы – прим.), расширительного бачка, всевозможных патрубков и наконец, датчика температуры охлаждающей жидкости.

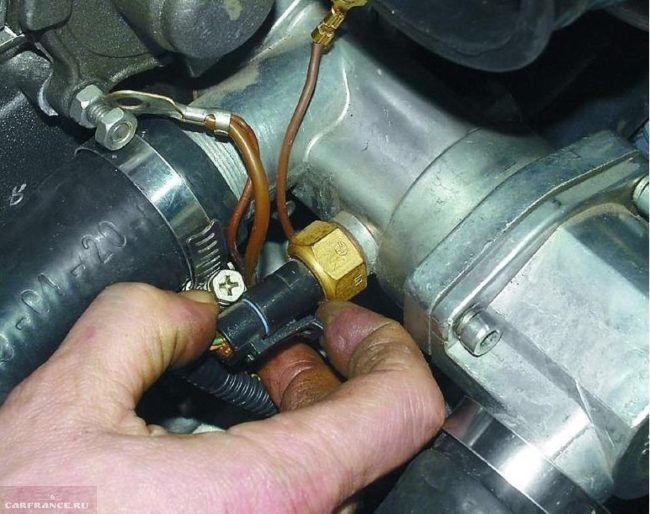

Датчик легко найти под капотом.

Датчик температуры охлаждающей жидкости расположен на участке между головкой блока цилиндров и термостатом, то есть на блоке самого двигателя.

Его корпус имеет грани (под гаечный ключ – прим.), для наибольшего удобства демонтажа, а подключение производится путём подключения колодки с двумя проводами.

Конструкция

Датчик по своей конструкции можно сравнить с обычным резистором, который изменяет параметры своего сопротивления в зависимости от степени нагрева двигателя.

Видео по замене ДТОЖ

Основные проблемы с ДТОЖ на ВАЗ-2114

ДТОЖ является полноправным участником системы управления работы двигателем. В отличие от датчика указателя температуры, назначение его в том, чтобы передавать показания на считывающие устройства. ДТОЖ является сенсором, который оказывает влияние на корректную работу двигателя и транспортного средства ВАЗ-2114 в целом.

1. Прибор помогает сохранять стабильность работы всех узлов авто.
2. Благодаря устройству обеспечивается ускоренный прогрев мотора и исключается его перегрев.

Ниже перечислены признаки, которые могут указывать на то, что датчик ТОЖ на 2114-й модели «Жигулей» пришел в негодность и требует замены или ремонта.

1. Двигатель начинает троить, работает с затянутым стартом, происходят сбои.
2. Количество холостых оборотов с 600-800 снижается до 200-150. И вместо стабильного урчания двигатель издает звуки, напоминающие кашель и хруст.
3. Увеличение расхода бензина.
4. Сбой в корректной работе кулеров охлаждения: отключаются в теплое время, а включаются в холодное.

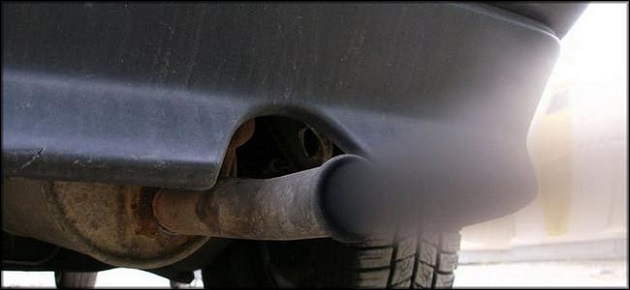

5. Появление включений в выхлопные газы. Из трубы вылетает темный дым.
6. Увеличивается время прогревания мотора.
7. Двигатель перегревается.

Как устроить проверку прибора на исправность

Итак, вы заметили, что ваш мотор часто сильно нагревается, или же обнаружились иные негативные признаки, связанные с устройством охлаждения. Для начала, следует устроить проверку данному устройству, и тут есть два способа, с ними мы и познакомимся поближе.

Первый вариант – снятие устройства

• При заведённом двигателе проверьте показания, которые отражаются на приборах. Если стрелка находится на максимальной высоте, то значит мотор всё равно находится в холодном состоянии. Здесь следует нарушить контакты на приборе и посмотреть: если стрелка подает вниз, значит пришла пора заменить датчик температуры ОЖ вашего авто.
• Когда указатель остался на прежнем месте, попробуйте исследовать контакты системы, в них зачастую происходит замыкание. Тогда неисправность можно будет устранить намного быстрее.
• Ещё один вид сбоя: двигатель разогревается с равномерностью, а стрелка прибора начинает прыгать в ту и иную сторону. Здесь есть большая вероятность, что дело в предохранителях, которые оказались в нерабочем состоянии.
• При исправных предохранителях необходимо замкнуть контакт на массу, и опять, если стрелка резко ушла вверх, можно смело констатировать неисправность в работе ДТОЖ.

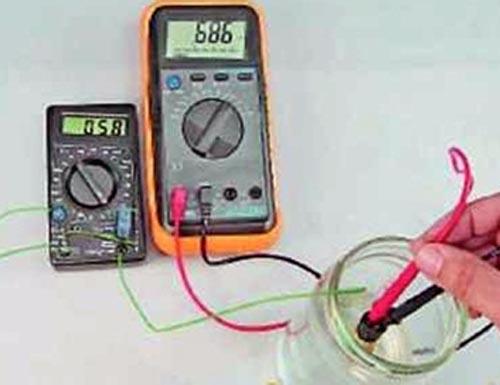

Второй вариант

• Необходимо взять мультимер и включить его в режиме сопротивления.
• Затем вооружиться термометром, который имеет насечки выше ста градусов Цельсия.
• Возьмите прочную ёмкость, не деформирующуюся при нагревании ОЖ до высокой температуры.
• После чего, необходимо подключить щупы прибора к датчику.
• Сделав необходимые подсоединения, ДТОЖ помещается в подготовленную термостойкую ёмкость и нагревается.
• Здесь следует следить за показателями сразу двух устройств одновременно.

Ниже приведены данные по которым можно определить исправность датчика. Способ позволяет осуществить проверку нового прибора перед тем как установить его на место неисправного устройства.

Первые показатели — это температура С, вторые означают сопротивление в Ом.

• 30 – 1350-1880
• 50 – 585-820
• 70 – 280-390
• 90 — 155-196
• 110 — 87-109

Греется двигатель на ВАЗ 2114?

Если датчик температуры охлаждающей жидкости ВАЗ 2114 перестанет работать. Что произойдет с вашим автомобилем? Правильно, двигатель попросту закипит. Перегрев мотора — это крайне нежелательная проблема, с которой, увы, сталкиваются многие автомобилисты.
Элемент определения температуры охлаждающей жидкости

Водитель имеет возможность самостоятельно следить за вероятностью перегрева, используя указатель температуры охлаждающей жидкости. Именно он показывает, греется ли двигатель ВАЗ 2114 или нет.

При этом данный датчик неразрывно связан с другим устройством — ДТОЖ (датчик температуры охлаждающей жидкости). Его надежность оставляет желать лучшего.

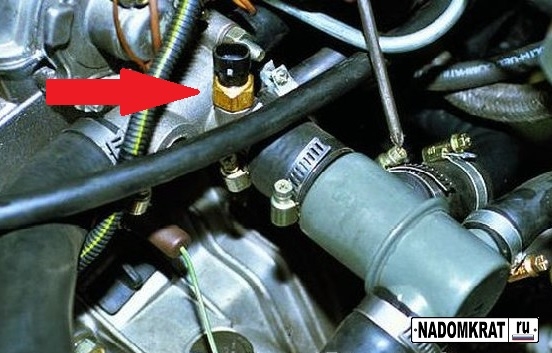

Место расположения ДТОЖ

Для тех, кто не представляет, где находится датчик температуры охлаждающей жидкости на ВАЗ 2114, найти его будет совсем несложно. Открываете капот. Перед вами поперечно установленный двигатель. С правой стороны смотрите вниз, между головкой блока цилиндров и корпусом воздушного фильтра. На вас смотрит вертикально установленный датчик, с 2-я проводами. Он интегрирован во фланец охлаждающей жидкости. Место размещения одинаковое, что у мотора с 8-ю клапанами, что с 16-ю. (Немного ниже, горизонтально, расположен ещё один датчик — это указатель температуры для панели приборов. К нему подходит 1 провод бело-зелёного цвета).

Как узнать, исправен ДТОЖ или нет

Сенсор системы охлаждения испытывает термическое воздействие и при длительной эксплуатации транспортного средства легко изнашивается и требует замены.

Для определения работоспособности прибора следует его осмотреть визуально. Выявление любых механических повреждений свидетельствует о том, что датчик свое отслужил. Этот же вывод нужно сделать, если обнаружены следы окисления, ржавчины или химического реагирования на корпусе.

Для проверки исправности ДТОЖ и понимания того, продолжает система охлаждать мотор или нет, есть несколько способов. Для одного понадобятся два прибора:

• термометр;
• мультиметр.

Датчик помещают в емкость с горячей водой, предварительно измерив ее температуру. Мультиметр настраивают на определение сопротивления и подключают его к выходам ДТОЖ. Показания омметра должны совпадать со значением в таблице, которая размещена в первой главе данного материала. Кстати, опытные автовладельцы рекомендуют проверять таким образом и совершенно новые изделия до их монтирования в систему.

Для второго способа достаточно иметь в распоряжении лишь омметр, так как в этом случае датчик погружают в воду, доведенную до кипения или до 100 градусов. Показания мультиметра должны варьироваться в пределах от 180 до 215 Ом. Любые отклонения от указанных значений свидетельствуют о неисправности детали. А значит, требуется замена датчика температуры охлаждающей жидкости ВАЗ-2114.

Признаки неисправности ДТОЖ на ВАЗ 2114

В этой статье мы расскажем про признаки неисправности ДТОЖ ВАЗ 2114, где он находится и как не спутать его с ДУТОЖ – вторым похожим датчиком температуры. После прочтения этого руководства вы сможете самостоятельно найти и заменить оба этих датчика, если возникнет необходимость.

ТИПИЧНЫЕ ПРИЗНАКИ ПОЛОМКИ ДТОЖ

Признаки неисправности ДТОЖ ВАЗ 2114 достаточно малочисленны и определить, что с устройством возникли проблемы, достаточно просто. О неисправности узла говорят свидетельствуют такие факторы:

• Охлаждающий силовой агрегат вентилятор начинает работать в момент включения зажигания;
• Либо не хочет включаться вообще, даже когда фактическая температура движка зашкаливает выше нормы;
• Также о поломке свидетельствует стрелка индикатора на панели приборов, которая не показывает температуру двигателя ВАЗ 2114 (однако возможны и другие причины нерабочего индикатора).

Проблемы с ДТОЖ, из-за которых происходят сбои в функционировании вентилятора, грозят невозможностью нормальной эксплуатации автомобиля, особенно в летний период.

Зимой, когда из-за неправильного сигнала ДТОЖ вентилятор начинает работать в момент включения зажигания, охлаждая еще не разогретый двигатель, вы просто не сможете нормально завестись. При езде летом, из-за отсутствия принудительного охлаждения мотор закипит, что приведет к еще большим проблемам.

Порядок снятия ДТОЖ

Следует отметить, что рабочая температура 8 клапанного двигателя ВАЗ 2114 составляет 80-90 градусов по Цельсию. Но это оптимальные показатели, которые могут изменяться в зависимости от разных факторов. Если же двигатель перегревается или слишком быстро греется на ВАЗ 2114, этого оставлять без внимания нельзя.

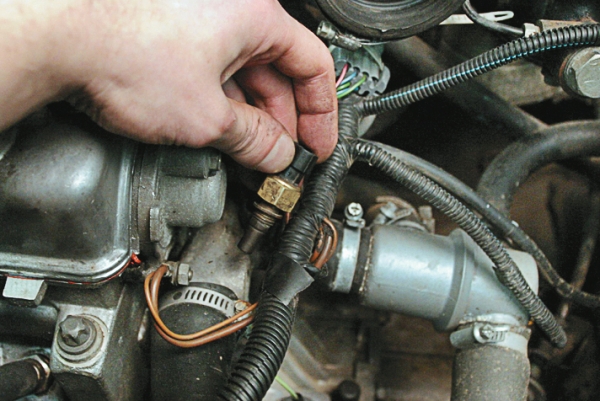

Выкручивание

Вы прекрасно понимаете, что охлаждающая жидкость так называется не спроста. А если закипает тосол в расширительном бачке ВАЗ 2114, это можно считать нормальным явлением? Вовсе нет. Не редко проблема заключается именно в неисправном ДТОЖ.

Чтобы его заменить, нужно выполнить несколько последовательных действий.

1. Слить охлаждающую жидкость. Для этого:
   1. Подождите, пока двигатель остынет, если вы только что заехали в гараж;
   2. Вооружитесь накидными ключами на 17, 13 и 8;
   3. Возьмите тару, в которую будет сливаться охлаждающая жидкость;
   4. Демонтируйте защиту двигателя, отсоедините крепежи радиатора;
   5. Включите печку в максимальный режим и откройте кран отопителя вместе с крышкой расширительного бака;
   6. Под радиатор установите емкость и очень аккуратно начинайте откручивать пробку для слива. Большое давление выбрасывает тосол из расширительного бачка ВАЗ 2114, потому действовать нужно медленно;
   7. В течение 10 минут жидкость будет постепенно стекать;
   8. В это время подойдите к двигателю, поставьте такую же емкость под него и открутите пробку с блока цилиндров, которая располагается непосредственно под модулем зажигания;
   9. Вам предстоит подождать еще около 10 минут, пока жидкость выльется.
2. Теперь снимает старый датчик температуры охлаждающей жидкости:
   1. Отыщите его на своем автомобиле;
   2. Посмотрите на корпус, обратите внимание на маркировку, имеющуюся с одной из сторон шестигранника. Запомните положение, чтобы при обратной сборке все сделать аналогично;
   3. Измеритель демонтируется при помощи ключа на 21;
   4. Монтируется новый измеритель.
3. Устанавливаем новый прибор. Для этого:
   1. Приобретаем новый датчик ТОЖ;
   2. Все тем же ключом на 21 монтируем его на место старого;
   3. Принимаем во внимание запомненную ранее маркировку и устанавливаем новый датчик в аналогичном положении;
   4. Наносим немного термогерметика на резьбу, что позволит обеспечить высококачественное соединение;
   5. В систему отопления и блок цилиндров вновь заливается жидкость охлаждения. Только используйте уже новую, даже если старая в нормально состоянии. Посмотрите на датчик уровня охлаждающей жидкости на ВАЗ 2114, чтобы убедиться в наполненности емкости.

Если после проведенных манипуляций ДТОЖ все равно не работает, обратите внимание на несколько моментов:

1. Вы могли плохо закрутить новый датчик на его посадочное место;
2. Не исключено, что вы забыли про заливку охлаждающей жидкости;
3. В системе образовалась утечка жидкости охлаждения, генератор забрызгался ею;
4. Новый датчик мог оказаться бракованным. На этот случай рекомендуется всегда оставлять чек от покупки до тех пор, пока вы не убедитесь, что датчик работает нормально. Увы, на месте это проверить невозможно.

Увы, замена датчика своими руками не всегда дает тот результат, на который вы рассчитывали. Потому автомобиль может продолжать капризничать. Все, что вы могли сделать, уже сделали, потому рекомендуем обратиться в хороший автосервис, где проведут диагностику и сумеют определить, что же случилось с вашей машиной на самом деле.

Не все вопросы можно решить самому, каким бы опытным автомехаником вы ни были. Иногда приходится обращаться на СТО. Но и здесь вы должны быть уверены, что специалисты грамотные, оборудование у них исправное, опыта достаточно, дабы качественно решить сложившуюся у вас и вашего автомобиля проблему. Обзаведитесь хорошими знакомыми на автосервисах. Даже если вы посещать их будете раз в год.

Факторы и сигналы о неисправности

Специалисты сервисных центров довольно часто сталкиваются с поломкой ДТОЖ. Многие из них сходятся во мнении, что в основном прибор выходит из строя по естественным причинам. Например, происходит обрыв внутренних контактов резистора. Из-за этого на ЭБУ поступают некорректные параметры, что влечёт сбой в системе.

Например, главный контроллер считает горячий двигатель холодным, поэтому отправляет команду на расходомер (ДМВР) — обогатить смесь, то есть, сократить подачу воздуха. Как следствие, мотор начинает «захлёбываться» и работать с провалами. Помимо естественной поломки ДТОЖ, могут появиться другие причины неисправности:

1. Нарушилась герметичность корпуса датчика.

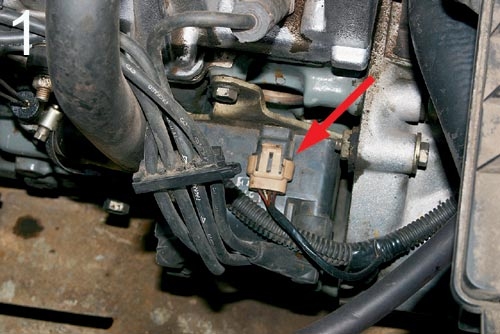

2. Произошёл обрыв электропроводов.
3. Слетела колодка питания.

В перечисленных случаях ЭБУ предупредит владельца, включив сигнал на приборной панели Check Engine (проверьте двигатель). Помимо этого, водитель может ощутить следующие признаками неисправности датчика:

• тяжёлый запуск двигателя;
• плавающие обороты;
• сильная детонация;
• потеря мощности;
• мотор глохнет.

Перечисленные симптомы сопровождаются фантастическим увеличением расхода топлива и появлением тёмного дыма из выхлопной трубы. Значит пора отправиться в автосервис на диагностику. А можно самостоятельно проверить систему ЭБУ. Для этого установите на смартфон специальное приложение и купите адаптер Bluetooth на диагностическую колодку.

Как самостоятельно заменить

Подготовительный этап:

• Рожковой ключ на «19»;
• Ветошь;
• Дополнительное освещение по мере необходимости;
• Новый «измерительный прибор».

Алгоритм замены:

• Устанавливаем ВАЗ 2114 в периметр ремонтной зоны;
• Глушим двигатель, открываем капот;
• Обеспечиваем первоочередные меры по безопасности: блокируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;

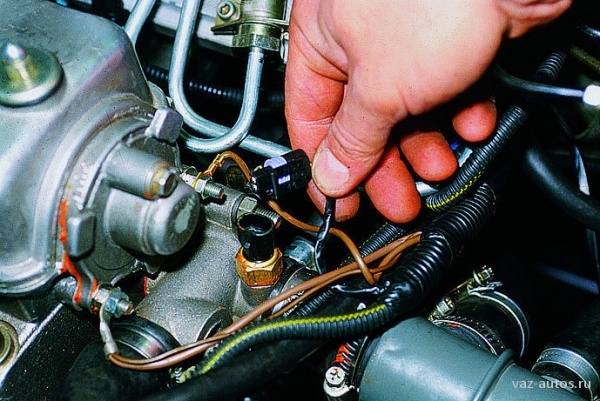

• Снимаем клеммы с ДТОЖ, ключом отвинчиваем датчик;
• Заменяем прибор новым, завинчиваем, надеваем силовые клеммы вновь.

Проворачиваем ключ в замке зажигания, активируем его, проверяем функциональность оборудования. Доливаем недостающее количество антифриза по мере необходимости.

Температура двигателя не поднимается: что делать водителю

Во время эксплуатации транспортного средства водителю нередко приходится сталкиваться с различными сбоями и неисправностями. При этом наиболее серьезными справедливо считаются поломки, напрямую связанные с двигателем, КПП, рулевым управлением, тормозной системой и ходовой частью.

Если же говорить о силовом агрегате, кроме стуков и шумов достаточно серьезной проблемой является нарушение рабочего температурного режима. Как правило, водители хорошо знают, чем опасен перегрев двигателя.

Однако в ряде случаев бывает и так, что мотор остается холодным, температура двигателя не поднимается, или же силовой агрегат прогрет, но по показаниям стрелка температуры не поднимается. Давайте рассмотрим эту неисправность более подробно.

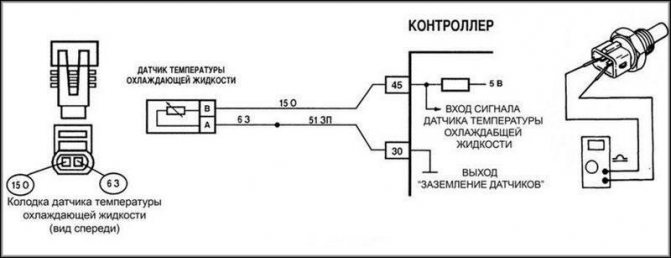

Конструкция

Датчик температуры ВАЗ-2115 представляет собой терморезистор с отрицательным температурным коэффициентом. Это значит, что его сопротивление уменьшается по мере прогрева двигателя. Это очень удобно, потому что можно подключить последовательно амперметр, проградуированный соответствующим образом, и получить простейший индикатор температуры без дополнительных преобразований.

Читайте также:  Установка центрального замка задние двери ваз 2109

Именно такая схема и применяется в пятнадцатой модели. Кроме того, датчик температуры жидкости в ВАЗ-2115 соединен с электронным блоком управления (ЭБУ). Таким образом компьютер получает информацию о тепловом режиме двигателя и вносит коррективы в состав рабочей смеси. Но и это еще не все. В «пятнашке», как и в любом автомобиле с инжекторным двигателем, отсутствует отдельный датчик включения вентилятора. Запускается он по сигналу с ЭБУ в соответствии с данными, поступившими с ДТОЖ.

Сколько стоит ДТОЖ?

Стоимость такого датчика составляет в среднем 250 рублей, цена зависит от региона, в котором вы его приобретаете. Продается в любом магазине запчастей. Поэтому с поисками нового проблемы не возникает.

ДТОЖ на ВАЗ 2114: изучаем признаки неисправности, проверяем и заменяем датчик

ДТОЖ – один из датчиков четырнадцатой, правильное функционирование которого непосредственно влияет на возможность нормальной работы автомобиля.

Из данной статьи вы узнаете, чем так важен датчик температуры ОЖ, какие неисправности могут возникать в процессе его эксплуатации и по каким признакам определить вышедшее из строя устройство, также будет детально рассмотрена технология демонтажа и установки нового датчика на ВАЗ 2114.

ДТОЖ для ВАЗ 2114

Как проверить ДТОЖ?

При проявлении признаков выхода из строя ДТОЖ следует проверить его работоспособность. В некоторых случаях некорректная работа системы охлаждения может быть связана с повреждениями проводки.Проверить ДТОЖ можно самостоятельно в бытовых условиях. Для этого понадобится мультиметр и термометр для воды. Для диагностики устанавливают переключатель мультиметра в режим измерения сопротивления. После этого помещают рабочую поверхность детали в ёмкость с водой.

В процессе проверки важно следить за тем, чтобы жидкость не попадала на клеммы изделия. Несоблюдение этого правила приведёт к получению неверных данных.
С помощью мультиметра измеряют сопротивление между контактными площадками. При повышении температуры жидкости в емкости показатели сопротивления должны изменяться. На фото ниже представлена таблица зависимости. Следует учитывать, что показатели могут незначительно отличаться индивидуально для каждого случая.

Если в процессе диагностики удалось определить, что датчик рабочий, необходимо проверить целостность проводки. В некоторых случаях происходит замыкание контактов между собой. Это приводит к нарушениям в работе системы охлаждения. Вышедший из строя датчик подлежит замене. Ремонт детали в домашних условиях невозможен.

Проверка датчика своими руками

Как вы уже могли понять из сказанного выше, датчик температуры передаёт водителю уровень нагрева охлаждающей жидкости на приборную панель, для того, чтобы водитель мог самостоятельно визуально оценить его состояние.

А для того, чтобы провести его диагностику, необходимо проделать следующее:

• Заблаговременно заводим автомобиль, даём ему поработать на холостом ходу до того момента, пока стрелка не будет показывать максимально рабочую температуру, то есть 90-98 градусов.
• Далее необходимо отключить контакты и посмотреть на то, что будет указывать стрелка на панели приборов.

В этом случае может быть два вида дальнейшего хода событий.

1. Стрелка осталась без движения, и никак не реагирует на происходящее – причина кроется в проводке, либо в самом датчике. Необходимо проверить на целостность сами провода, а уже потом переходить непосредственно к датчику.
2. Стрелка легла на «ноль» — в этом случае необходимо проверить предохранитель. Если предохранитель в блоке цел, а при замыкании контакта на массу стрелка начинает прыгать, — датчик температуры не работает.

Устройство системы охлаждения на ВАЗ-2114

Местоположение датчика температуры охлаждающей жидкости

Прежде чем приступить непосредственно к процессу замены, необходимо понимать саму конструкцию системы охлаждения и месторасположения датчика в основном силовом агрегате:

Здесь всё устроено тривиально

1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Процесс замены датчика (ДТОЖ)

Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем, последовательность действий направленных на замену датчика охлаждающей жидкости:

1. Снимаем клемму с АКБ.
2. Проводим демонтаж клеммы АКБ

3. Откручиваем и демонтируем воздушный фильтр. Это нужно для того, чтобы обеспечить максимальный доступ к датчику.

4. Для того чтобы добраться до датчика необходимо снять воздушный фильтр

5. Отсоединяем провода, которые питают элемент.
6. Отключаем колодку проводов питания датчика
7. Датчик температуры охлаждающей жидкости с демонтированной фишкой
8. При помощи ключа на 19, проводим демонтаж изделия.
9. Демонтаж ДТОЖ
10. Ключом на 19 выкручиваем датчик
11. Сборка проходит в обратном порядке.

Выбор изделия

К выбору изделия стоит подойти тщательно, поскольку от его качества напрямую будет зависеть срок эксплуатации, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости для ВАЗ-2114.

Оригинал

2101-3808600 – оригинальный каталожный номер детали, которая устанавливается на почти все автомобили семейства Лада. Производится данное изделие на заводе АвтоВАЗ. Устанавливается в стандартное посадочное место и не требует доработок.

Аналоги

Кроме оригинальной детали существует ряд аналогов, которые можно устанавливать на автомобиль. Некоторые из них по качеству намного лучше, чем оригинал.

Последствия несвоевременной замены датчика

Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:

• Некорректная работа электронного блока управления двигателем. Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
• Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата .
• Другие последствия, к которым датчик привязан косвенно.

Рекомендации по профилактике неполадок с ДТОЖ

Несколько простых советов, которые помогут продлить срок службы устройства, перечислены ниже.

1. Приобретать датчики со штатными техническими характеристиками, указанными в эксплуатационном паспорте ТС.
2. При малейшем подозрении на неисправность узла проводить его диагностику.
3. Соблюдать требования по эксплуатации, рекомендованные производителем измерителя.

Состав антифриза тоже влияет на работоспособность прибора. Поэтому следует периодически проверять его качество и количество в системе.

Проверка в домашних условиях

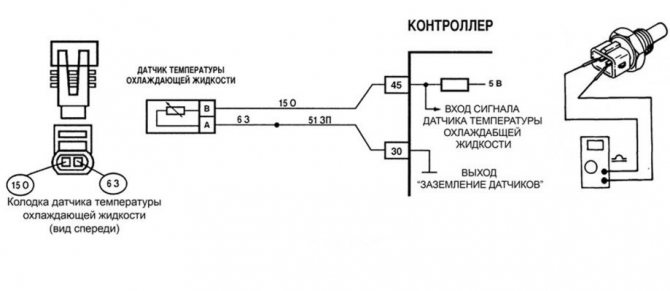

После снятия, остается убедиться, что датчик неисправен. Для этого, нужно знать, как проверить датчик температуры охлаждающей жидкости на ВАЗ 2114 самостоятельно. Надо измерить его сопротивление в холодном состоянии и после помещения в кипяток:

• Сопротивление на клеммах выкрученного из автомобиля прибора составляет около 3500 ОМ;
• Сопротивление, после погружения его в стакан с кипятком должно быть ниже 200 Ом;
• Получение промежуточных значений, не так важно;

Если показания сильно отличаются, значит ДТОЖ следует заменить. Смотрите на его маркировку, и приобретаете такой же датчик. Затем вкручиваете его на место старого, и подключаете к нему разъем. Не забудьте залить в систему тосол. Теперь вы знаете, как проверить ДТОЖ на ВАЗ 2114.

Принцип работы

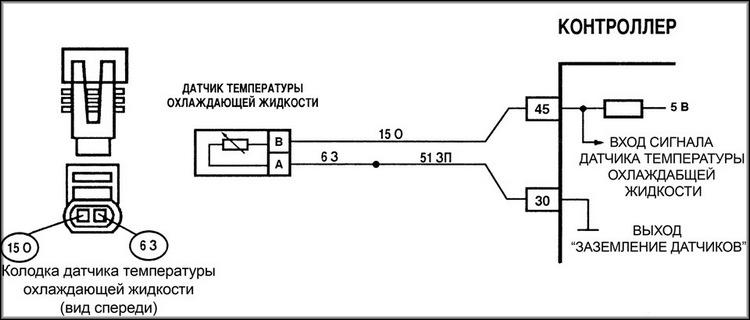

Двухконтактный датчик температуры на семействе ВАЗ 2110–2115 — это резисторный механизм с негативным температурным коэффициентом. То есть, в холоде его сопротивление высокое, а при нагреве наоборот — низкое. В процессе работы ДТОЖ передаёт импульсы ЭБУ. В устройстве 2 контакта: один для связи с блоком управления, второй для запуска/остановки вентилятора радиатора.

Таблица 1. Единицы измерения температуры воды и данные на ДТОЖ ВАЗ 2115

Градусы t°C	Сопротивление (Ом)
100	177
40	1459
0	9420
−20	28680
−40	100700

Проще говоря, датчик температуры ВАЗ 2115 (инжектор 8 клапанов) выполняет одну из функций заслонки (подсоса), которая традиционно располагалась на карбюраторных автомобилях. Получив показания с ДТОЖ, система ЭБУ обеспечивает холодному двигателю впрыск богатой топливной смеси, а горячему — бедной.

Этапы поиска неполадки

Опытные мастера для выявления неисправности делают следующее:

• Начинают проверку с предохранителей, сгоревшие заменяют, и на этом проблема может быть решена;
• Осмотр на предмет внешних повреждений (оплавленная пластмасса, изоляция, сколы)
• Снимают клемму, отстегнув защелку, и чистят контакты. Если проблема в них, то работа мотора стабилизируется;
• Проверяют мультиметром цепь питания, отсутствие питания будет означать обрыв провода;
• Снятие и проверка ДТОЖ;

Возможные причины

Самой распространенной причиной таких неполадок для ДТОЖ и ДТУОЖ являются:

• Окисление клемм (контактов);
• Обрыв провода питания;
• Поломка самого датчика;
