Параметры дисков: вылет диска на автомобиле

Маркировка дисков

На видео производится выбор проставок для вылета колёсных дисков:

Говоря о таком понятии, как разболтовка, сначала нужно упомянуть о маркировке. Как правило, она стандартна для всех подобных изделий — как для штампованных, так и литых изделий. Рассмотрим пример маркировки 5,5J×16H2 ET30 PCD: 5/112 d 66.6. Водитель-новичок вряд ли сможет разобраться в этих «иероглифах». Но каждый из этих символов имеет своё значение:

• 5,5 — ширина диска (дюймы);
• 16 — его диаметр (дюймы);
• 5/112 — параметр разболтовки;
• ET30 — показатель «вылета» или «выноса» (миллиметры).

Зная основные параметры маркировки, вы сможете сами измерить показатели собственных колёсных дисков.

Большой вылет (15,35,40,45) и его увеличение с помощью проставки

Подвеска грузового или же легкового автомобиля чётко нормирована и рассчитана заводом изготовителем и конструкторами, разрабатывающими его. Однако если подойти к этому тюнингу грамотно, то в итоге увеличенная база автомобиля и его колеи сможет повысить устойчивость машины.

И также выступающие за края автомобиля колёса окажутся плюсом при дополнении её пластиковыми модификаторами. Основное, что нужно чётко представлять автолюбителю — ресурс на который рассчитан данный ступичный подшипник, уменьшается в прямой пропорциональности разнице расстояния смещенного диска и родного, рекомендованного заводом изготовителем.

• Толщиной до 6 мм считаются небольшими, при этом, зачастую, длины родного крепёжного болта, хватает чтобы качественно зафиксировать диск вместе с железной проставкой.
• Толщина до 25 мм. в них уже имеется центровочная ступица которая исключает вариант дестабилизации балансировки параметра колеса. Авто приобретает нотки спортивного, агрессивного характера и установленные на него проставки визуально идентифицируются.
• Толщина проставки от 25 до 50 мм, считается достаточно большой. Крепятся к ступице или барабану не только болтами, но и шпильками. Болты рекомендованы для автомобилей типа ВАЗ, крепление шпилькой для таких марок, как Нива или же УАЗ.

Проставка для увеличения вылета должна быть выполнена из прочного метала. Поэтому перед тем как автолюбитель примется за изготовление их вручную стоит подумать, риски и последствия их установки. Всё-таки рекомендовано специалистами приобрести качественные заводские проставки и диски с вылетом, которые будут изготовлены из нужной марки стали, а также соответствовать всем требованиям надёжности и безопасности. Естественно, при выборе и уточнении параметров дисков и проставок стоит учесть количество болтов крепления и их длину.

Силы воздействующие на элементы подвески

Абсолютно на любой элемент подвески действует несколько разнонаправленных сил. И вполне естественно, что этот список увеличивается с усложнением конструкции, чем очень отличаются современные машины. Поэтому мы предлагаем к рассмотрению наиболее простой пример, где ступица крепится к кузову посредством рычага и стойки с амортизатором (система МакФерсона).

Сила оказывающая воздействие на колёса направлена вверх от плоскости по которой движется автомобиль, а масса машины распределяется между всеми колёсами. При этом, точками приложения указанных сил являются центры площади контактного пятна покрышек. И если допустить, что подвеска и углы схождения-развала в идеальном состоянии, а колёса хорошо сбалансированы, то эти центры будут располагаться на оси симметрии каждого колеса. Именно в это место и должна опускаться ось стойки амортизатора.

Далее всё просто. Действующая сила соответствует доле массы авто, приходящейся на колесо. Она направлена от земли и создаёт моменты в рычагах, ступичном подшипнике, а также стойках с амортизаторами. В первых двух случаях это будет растяжение, а в последнем — сжатие. Все эти моменты тщательным образом просчитываются на этапе разработки и создания конструкции. Естественно для каждой детали предусматривается запас прочности, но выше уже упоминалось, что он постоянно уменьшается из-за повсеместного стремления снизить себестоимость производства.

При изменении расчётного вылета, силы меняют свою величину и направленность, ведь уменьшение вылета расширяет колёсную базу, а увеличение – сужает. Это влечёт смещение рулевой оси и изменение параметров поворота руля, моментов сил и векторов их приложения. Также данный аспект негативно влияет и на износостойкость покрышек, манёвренность и управляемость транспортным средством. В комплексе же все указанные факторы приводят к тому, что подвеска эксплуатируется в режиме, который не был предусмотрен автопроизводителем. Снижается уровень безопасности вождения, а также резко падает срок службы большинства элементов конструкции.

В заключение скажем следующее. Если новое колесо с вылетом, не совпадающим со штатным, легко садится на ступицу вашего автомобиля – это не повод безбоязненно его использовать. Нельзя сказать, что эксплуатация транспорта в подобном оснащении будет безопасной. Выходом могут стать колёсные проставки, но только если вылет больше штатного, и вы смогли отыскать подходящие проставки, что зачастую весьма проблематично.

Мнения автолюбителей о подборе колесных дисков к авто

1. Существует и «народный» способ подбора ширины диска.

   «Можно подобрать колесный диск, руководствуясь народным способом: из ширины протектора шины вычесть 20 % – получится ширина диска.

   К примеру, 195/65R15. Ширина 195 мм — 20 % = 156 мм. Затем нужно разделить на 25,4 (1 дюйм = 25,4 мм) = 6,1 дюймов. Полученное число нужно округлить, то есть в данном случае будет 6 дюймов. Именно такой обод следует подобрать для шины 195/65R15.

   Конечно, руководствуясь таким методом, подобрать оптимальный колесный диск не всегда возможно, более того, им лучше пользоваться при отсутствии других вариантов, так как ширина диска зависит и от других параметров, например, от высоты профиля резины, габаритов и веса транспортного средства и пр.».

2. Купить оригинальные.

   «Как подобрать колесный диск? Лучше купить оригинальный. Тогда не придется беспокоиться за прочность, долговечность, да и за вес тоже. А масса имеет существенное значение для плавности хода и ресурса подвески».

3. Измеряем их межцентровое расстояние.

   «Если крепежная система предусматривает четыре отверстия, то нужно замерить их межцентровое расстояние с помощью штангенциркуля и получить диаметр окружности, на котором они располагаются. Если крепежных отверстий больше, то необходимо вычислять размер от центрального отверстия».

На что влияет вылет колесного диска

Разболтовка колесных дисков как определить, таблица совместимости

Изготовители колесных дисков еще в процессе проектирования рассчитывают возможность появления некоторого отступа во время установки диска, поэтому определяют предельно возможные размеры.

Грамотная установка дисков на автомобиль подразумевает знание и понимание типа и размера колеса. Только при соблюдении всех инструкций при установке, а также совпадении всех параметров диска, в том числе и вылета, указанному производителем транспортного средства, считается правильным монтирование колеса.

Помимо других параметров, величина выноса влияет на размер колесной базы и, как следствие, на симметричное положение всех колес машины. На вылет не влияют ни диаметр диска, ни его ширина, ни параметры шины.

Большинство продавцов дисков не знают или скрывают влияние вылета на техническое состояние автомобиля, его управляемость или безопасность.

Неверный вылет может привести к различным негативным последствиям, иногда и очень опасным.

Основные последствия неправильно подобранного вылета диска:

• уменьшение срока эксплуатации подшипников;
• повышенный износ резины;
• изменение расположения рулевой оси;
• значительное уменьшение срока службы ходовой части автотраспорта, в том числе подвески;
• ухудшение управляемости автотранспорта, курсовой устойчивости и возможности точного маневрирования, что может привести к печальным последствиям в виде ДТП.

Как определить вылет колесного диска?

Полученное по формуле значение может быть как плюсовым, так и минусовым (или нулевым). Параметр определяет расстояние между осями задних и передних колес, формируя промежуток
меж колесами, установленными на одной оси. Параметры резины, обода и шины на ET совершенно не влияют.

Нагрузку, которой подвергается подвеска машины, можно рассчитать из плеча прилагаемой нагрузки — расстояния от середины обода до ступицы. Для каждой конкретной модели машины может быть только один ЕТ – значение этого параметра не должно зависеть от размеров обода и установленной на него резины. Значение вылета прописывают на колесе. Маркер может быть таким: ЕТ35. Цифра 35 означает расстояние в миллиметрах. В этом случае расстояние имеет положительное значение. Расстояние будет отрицательным, если нанесен маркер ЕТ-35, или нулевым — ЕТ0.

Диски какой фирмы лучше выбрать?

Компаний, изготавливающих литые диски, сотни. Тех, которые известны российскому автовладельцу, — десятки. Стоимость литых изделий — от 2 до 17 тысяч рублей за штуку.

Выбирать надежное колесо по рекламе — значит поддаться маркетинговым уловкам, поскольку ни один из производителей не представляет свой товар в негативном ключе. Более правильным решением будет изучение отзывов пользователей. Также не будет лишним посоветоваться с теми людьми, которых вы знаете лично

Выбрав бренд, важно не допустить ошибок, связанных с техническими характеристиками

Покупка новых колесных дисков — задача не из простых. Чтобы сделать выбор правильно, стоит хорошо изучить тему, расспросить опытных автовладельцев об их предпочтениях и почитать форумы автолюбителей. Покупать первые попавшиеся диски не стоит, поскольку их надежность — залог безопасной эксплуатации автомобиля.

Вылет диска 40 и 45: в чем разница

Вылет диска, или как его принято обозначать ЕТ — это один из самых его важных параметров, показывающий расстояние между областью прилегания колесного диска к ступице и его вертикальной плоскостью, отвечающей за симметрию.

Благодаря этому параметру автолюбитель сразу может понять: станет ли колесо на его железного коня, или нет. А вот рассмотреть на примере вылет диска 40 и 45 (в чем разница, возможные отклонения, и т. д.), мы попробуем в статье ниже.

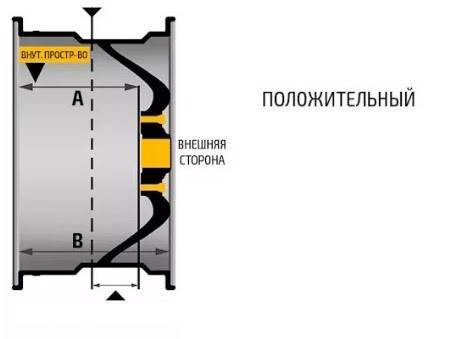

Как рассчитать показатель по формуле?

Как уже было сказано ранее, по показателю ЕТ можно определить: станут ли выбранные «тапки» на авто, или нет. А производится данная процедура по следующей формуле: ЕТ=А-В2, где:

• А – расстояние от внутренней поверхности колесного обода до области его прилегания к ступице (указывается в мм);
• В – ширина обода.

Полученный результат может иметь три параметра: хороший, нулевой и плохой. При первом результате, между областью прикосновения колеса к ступицам и самими ступицами будет небольшой просвет, а значит такое колесо идеально подойдет на данное транспортное средство.

Если же расчет по формуле показал нулевой результат, то, в принципе, такие «тапки» также можно будет установить на автомобиль.

Но, в таком случае вышеупомянутого просвета между ним и ступицами наблюдаться не будет, что существенно увеличит нагрузку от получаемых ударов (при попадании колеса в яму, или наезде на неровность).

А вот при отрицательном выступе колесо даже не получиться установить на машину, так как ступицы попросту не дадут ему стать под колесную арку.

Допустимые отклонения

Что такое выступ и как он вычисляется, мы уже рассмотрели. И прежде, чем перейти к вопросу о том, какая разница ребра ET 40 и ЕТ 45, давайте заранее рассмотрим допустимые отклонения данного показателя в таблице ниже:

Исходя из таблицы можно понять, что от размера вылета колесных дисков будет зависеть и ответ на вопрос: станет ли измеряемое колесо на машину? Ну а если проигнорировать этот параметр, то вероятность отдать деньги на ветер у вас будет очень большой.

Узнав: какой бывает допустимый вылет диска и как его рассчитать по формуле, можно смело переходить к следующему, самому важному вопросу, которым интересуются многие автолюбители: в чем разница выступов ЕТ 40 и ЕТ 45? А ответ будет следующий: во-первых, при установке на автомобиль колесного обода с меньшим ребром, нагрузка на его ступичные подшипники несколько вырастет. А это, в свою очередь, понизит износостойкость деталей, не дав им отслужить свой положенный срок

Однако, если сравнивать выступ именно 40 и 45 мм, то подобного негативного явления практически не будет заметно. А вот при сравнении ободов ЕТ 20 и ЕТ 50, пониженная износостойкость даст о себе знать уже через 2-3 месяца. Ну а в дополнение к этому явлению увеличится и жесткость подвески, из-за отсутствия люфта между колесом и ступицами.

Во-вторых, транспортное средство будет иметь визуальные отличия. А именно: при установке обода ЕТ 40, колеса практически не будут выглядывать из под арок машины, в то время как ЕТ 45 заставит их высунуться наружу аж на 5 мм, что визуально будет очень заметно.

Но, единогласно утверждать, что такое изменение будет негативным, увы, не получится. Ведь некоторые автолюбители специально берут себе колеса с большим выступом (в разрешенных пределах), дабы колесная база авто казалась шире. В остальном же, разницы между вылетом диска 40 и 45 не будет.

А это значит, что вы можете смело устанавливать оба варианта на свою машину, не боясь каких-либо последствий.

Мнение экспертов

Несмотря на то, что отклонение выступа на 5 мм не считается значительным, производители автомобилей настойчиво не рекомендуют автолюбителям устанавливать подобные «тапки» на своего железного коня.

А аргументируют они это тем, что при измененном вылете обода (отличающемся от рекомендуемого заводом изготовителем), технические и динамические качества транспортного средства существенно меняются.

Ну а в добавок к этому негативному явлению присоединяется и уменьшенный срок службы детали, не соответствующий гарантии.

А вот у продавцов по этому поводу полностью противоположное мнение. И объясняют они его тем, что подобрать конкретный диск с вылетом очень трудно.

А вот при допустимых отклонениях, ассортимент обуви для авто существенно вырастает, что на руку как самим покупателям, так и продавцам.

Ну а решать: какой выступ подойдет для вашего железного коня, вы уже можете сами, исходя из предоставленной выше информации.

Соответствие потребностей автолюбителя и возможностей производителя

Рекомендации производителей

Вопрос о том, какое отклонение от рекомендаций автопроизводителя является допустимым, является на самом деле довольно спорным. Многие производители настаивают на полном соответствии, некоторые вполне допускают разбег вылета в пределах +/- 5мм., а есть модели, для которых рекомендованный вылет меняется в зависимости от модификации. С чем связано желание производителя не допускать отклонение от рекомендованных параметров?

Еще пару десятков лет назад при конструировании автомобилей закладывался значительный запас прочности, что позволяло узлам и агрегатам автомобилей выдерживать некоторые перегрузки без ощутимого урона. Сегодня от точности расчетов нагрузок, воздействию которых подвергаются детали авто, зависит уровень прочности материалов, выбор технологий, с помощью которых эти детали изготовлены, а соответственно – конечная цена автомобиля.

В условиях жесткой конкуренции автопроизводители вынуждены экономить, чтобы повысить ценовую привлекательность своих моделей, поэтому нагрузки на все элементы рассчитываются очень точно, и даже сравнительно небольшое несоответствие рекомендованных параметров может привести к увеличению нагрузки, соответственно – к поломке детали. Посчитано, что если вылет диска уменьшается на 50 мм, это приводит к увеличению нагрузки в полтора раза. Естественно, что подобное расхождение приводит к скорому выходу подвески из строя.

Этим же объясняется различный вылет для автомобилей одной модели, но укомплектованных разными двигателями. Отличается вес двигателей, соответственно, нагрузка на подвеску будет неодинаковой, изменяются силы и векторы их приложения. Однако в подобных случаях разница в значении рекомендованного вылета редко превышает +/- 5мм.

Рекомендации продавцов дисков

Продавцы дисков, в свою очередь, не торопятся заверять своих клиентов в необходимости неукоснительно следовать рекомендациям автопроизводителей, и в этом также есть свой резон.

• Во-первых, среди изобилия моделей автовладельцу довольно непросто отыскать комплект дисков, параметры которых идеально соответствуют рекомендациям производителя авто. То есть, владельцу авто приходится чем-то жертвовать, приобретая менее красивые диски или же диски наиболее выгодной конфигурации, но не вполне соответствующие требованиям по вылету;
• Во-вторых, расхождение в несколько миллиметров действительно лишь в минимальной степени приводит к увеличению нагрузки на подвеску. Сложно представить, чтобы один или два миллиметра могли бы стать причиной серьезных перегрузок;
• В-третьих, использование колесных проставок позволяет нивелировать расхождения, сводя к минимуму возможный вред для подвески и резины.

Поэтому небольшой разбег по вылету, все же, является допустимым, чем и пользуются мастера тюнинговых компаний и «продвинутые» автовладельцы, которые стремятся максимально усовершенствовать эксплуатационные качества своих авто. Максимально допустимым в большинстве случаев является отклонение на +/- 5мм, однако для некоторых моделей даже это является слишком большим отклонением. Поэтому наилучшим вариантом было бы точно следовать рекомендациям производителя, что гарантированно помогло бы избежать проблем с подвеской (в результате изменения вылета).

Разболтовка колесных дисков, таблица совместимости

Довольно часто перед автолюбителями встаёт задача самостоятельного определения разболтовки колесных дисков. Если первый параметр, т.е. количество крепежных болтов, вы без труда определите невооруженным глазом, то диаметр окружности их размещения (PCD) определить будет немного сложнее. Среди массовых автолюбительских расчетов, мы предпочли один способ, который является самым понятным на наш взгляд.

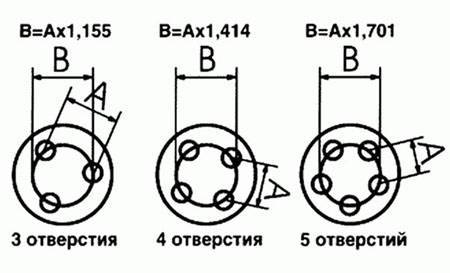

Для наглядности рассмотрим рисунок. Вам нужно определить величину А, сделав замер штангенциркулем между стенками соседних отверстий и, прибавив к полученной величине диаметр самого крепёжного отверстия. Таким образом, вы получаете расстояние между центрами соседних отверстий. В зависимости от количества отверстий на диске, используете первую, вторую или третью формулу. Конечная величина В и есть ваш PCD.

Разболтовка колесных дисков — это фактор, прямо или косвенно влияющий на безопасность движения, поэтому не стоит им пренебрегать. Если отклоняться от полного соответствия с ним, колесо будет неточно установлено по оси, и мы не получим нужного момента затяжки. При этом, визуально вы можете не заметить отклонений от нормы, но во время езды такое колесо будет иметь повышенное биение. Это, со временем, повредит детали подвески и рулевого механизма. Возможно также и полное откручивание колеса во время езды.

Некоторые автолюбители подгоняют свою разболтовку под диски, у которых диаметр (PCD) немного более исходного. Используют для установки специальные центровочные кольца. У этого метода есть как свои сторонники, так и противники. Мы считаем, что если мнение не единогласно в вопросах, связанных с безопасностью движения, то экспериментировать не стоит. В конце концов, никакой «шик» внешнего вида не окупит потерь в случае неудачи.

Ко всему сказанному выше хочется добавить, что колесные диски должны быть легкими и прочными, ведь они воспринимают переменные нагрузки. Они должны быть достаточно жёсткими, так как несут нагрузку от массы автомобиля. Необходимая балансировка — важный гарант для избежания их биения в движении.

Приводим таблицы совместимости (PCD, ET  и DIA) дисков для некоторых марок автомобилей. Эти данные можно использовать лишь для общей информации. Непосредственно перед покупкой колесных дисков уточняйте информацию у специалистов и продавцов.

Ауди

БМВ

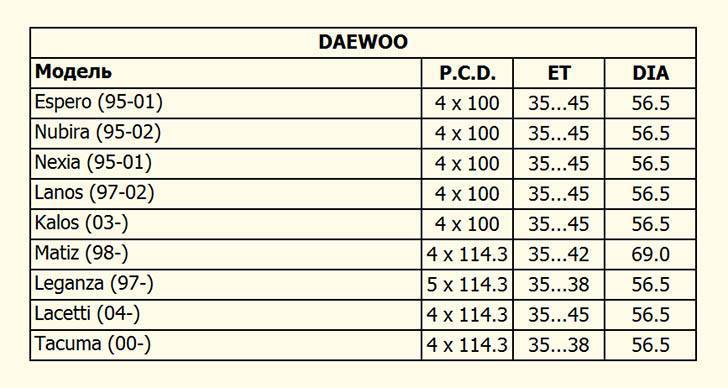

Daewoo

Форд

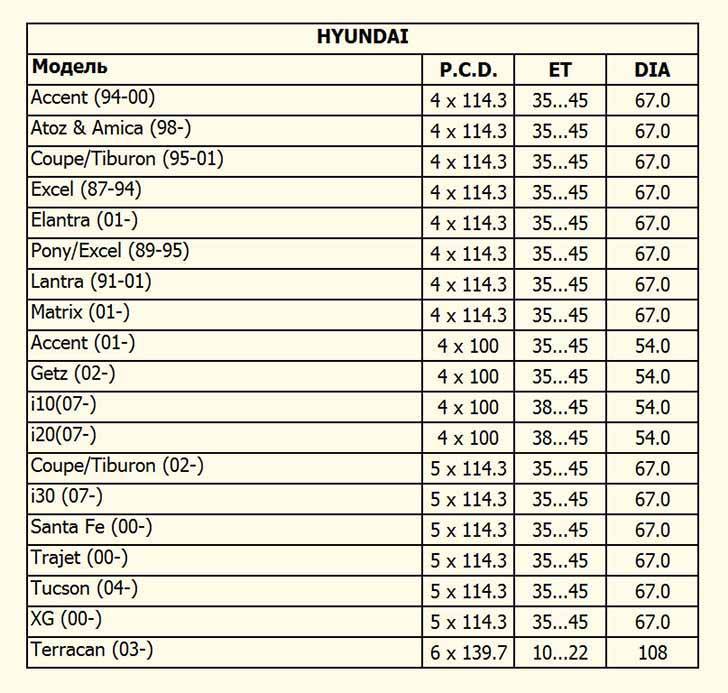

Hyndai

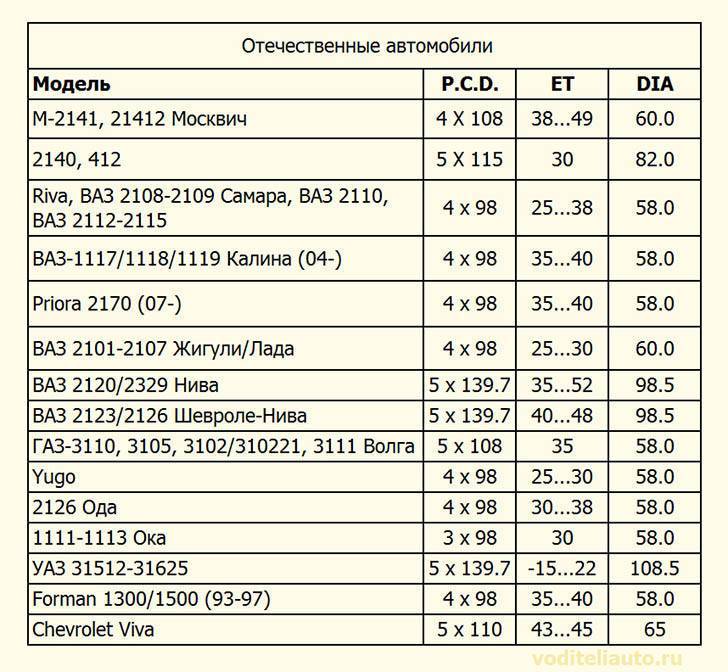

Для продукции отечественного автопрома

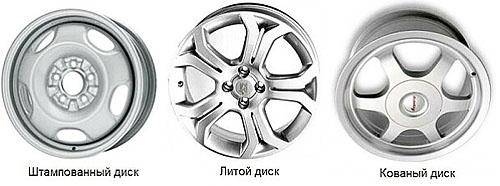

По способу изготовления диски делятся на стальные, литые и кованные. Стальные диски пользуются большой популярностью. Это связано с их сравнительно невысокой стоимостью, а также с возможностью рихтовки. Такую возможность обеспечивает их стойкость к ударам, во время которых они не лопаются. Литые диски довольно легки. В этом их преимущество. Однако есть и весомый недостаток. Это подверженность коррозии. Даже специальные покрытия едва ли спасут вас от этой напасти. Кованые диски весьма жёсткие и прочные. Они не лопаются, не нуждаются средствах дополнительной защиты. В случае деформации их можно отремонтировать.

Видео — о производстве колесных дисков:

Мы от всей души хотим пожелать вам удачи в деле создания своего уникального автомобиля. Желаем вам найти свой стиль при подборе дисков. Надеемся, что эта статья во многом поможет вам, но хотим напомнить, что, на «чаше весов», правильная разболтовка колёсных дисков, гарантирующая безопасность для вас и ваших близких, весомее, чем классный дизайн с её нарушениями.

Видео — как правильно подобрать колесные диски для автомобиля:

Что такое вылет на дисках

Итак, среди основных параметров дисков автомобиля принято выделять:

• диаметр диска;
• ширину диска (указывается в дюймах);
• вылет диска ET;
• диаметр центрального отверстия (DIA);
• диаметр окружности центров отверстий диска PCD (диаметр расположения крепежных отверстий);

Еще можно отметить H или HUMP (хамп). Этот параметр обозначает кольцевые выступы на ободе, удерживающие бескамерную шину и противодействующие  самопроизвольной разбортировке. При этом на диске может быть 2 хампа, один или же они могут полностью отсутствовать. Сам HUMP может быть плоским, асимметричным или комбинированным

Если отдельно рассматривать et (вылет диска), важно понимать, что чем меньшим будет данный показатель, тем больше диск будет выступать наружу. Соответственно, чем меньше вылет, тем диск глубже утоплен в колесную арку

Обратите внимание, вылет диска  является важнейшим геометрическим параметром, который обязательно нужно учитывать.

Дело в том, что неподходящие по диаметру, ширине, PCD или DIA колесные диски поставить на ступицу будет сложно, тогда как диск с несоответствующим вылетом относительно штатного зачастую ставится без особых проблем (если отклонение не слишком большое). При этом может показаться, что такой диск с нештатным вылетом нормально выполняет основные функции

Обратите внимание, на самом деле это далеко не так.

Даже с учетом того, что в магазинах активно продаются диски с нештатным вылетом  и продавцы утверждают, что главное посадить колесо на ступицу, а также убедиться, что ничего нигде не цепляет при езде, это не значит, что диск можно спокойно ставить на машину.

Более того, если нужны еще и колесные проставки для дисков, то продавцами зачастую озвучивается информация, что уменьшение вылета диска вполне допускается и это не является проблемой. Сразу отметим, на деле это совсем не так, а задачей продавцов является необходимость продать более-менее подходящий вариант, который удастся поставить на машину, причем ряд параметров дисков просто игнорируется и сознательно не учитывается.

Если же говорить о потребителях, естественно, хочется подобрать оптимальный вариант не только по дизайну и цене, но и по ряду основных параметров, в том числе, и по вылету. Давайте разбираться.

Чтобы понять, что такое вылет диска, следует отметить — это расстояние между вертикальной плоскостью симметрии колеса и плоскостью прижатия диска к ступице. Вылет указывается в миллиметрах.

Для просчета вылета ET используется формула : a-b/2. В данном случае «a» представляет собой расстояние между внутренней плоскостью диска и плоскостью приложения диска к ступице, тогда как «b» составляет общую ширину диска.

Идем далее. Если не вдаваться в подробности, зачастую можно встретить вылет диска:

• положительный;
• нулевой;
• отрицательный;

Как правило, первый вариант встречается наиболее часто. Еще добавим, что вылет дисков оказывает прямое влияние на ширину колесной базы, так как от вылета будет зависеть расстояние между центрами симметрии колес на одной оси с учетом ширины.

Еще следует обратить внимание на то, что на вылет диска не оказывает влияния ширина диска и шины,  диаметр диска и т.д. Чтобы просчитать нагрузку на подвеску автомобиля учитывает только плечо приложения силы, что и является расстоянием от центра шины по ширине и вплоть до ступицы.

Получается, расчетный вылет диска (штатный) не зависит от размера шин, диаметра диска и т.д

Другими словами, автопроизводитель указывает всегда только один расчетный параметр ET для конкретной модели.  На штатных дисках можно встретить различные числовые обозначения ET. В качестве примера, ЕТ 45 указывает на положительный вылет диска,  ЕТ 0  на нулевой вылет диска, а ЕТ -10  на отрицательный вылет диска

Получается, расчетный вылет диска (штатный) не зависит от размера шин, диаметра диска и т.д. Другими словами, автопроизводитель указывает всегда только один расчетный параметр ET для конкретной модели.  На штатных дисках можно встретить различные числовые обозначения ET. В качестве примера, ЕТ 45 указывает на положительный вылет диска,  ЕТ 0  на нулевой вылет диска, а ЕТ -10  на отрицательный вылет диска.

Можно ли ставить диски с меньшим или другим вылетом

Продавцы колесных дисков в основном уверяют, что вынос диска никак не влияет на состояние автомобиля и прочие параметры, но им не стоит верить.

Их главной целью является продать диски, а то, что параметров вылета существует не один десяток – они умалчивают по нескольким причинам, среди которых возможная трудность подбора товара по необходимым параметрам или банальное отсутствие знаний о подобных параметрах и их влиянию на автомобиль.

В качестве доказательства необходимости соблюдать установленный заводом вылет диска можно считать то, что для одних марок автомобилей, но в разной комплектации, производятся различные запчасти, особенно это касается ходовой части машины.

Даже если транспорт отличается только двигателем, то это уже отражается на весе машины, и, как следствие, на многочисленных параметрах, которые конструкторы рассчитывают под каждую комплектацию заново. В наше время при производстве машин стараются снизить себестоимость, что отражается на ресурсе деталей, и самостоятельный тюнинг автомобиля без учета заложенных производителем параметров в основном приводит к приближению ремонта, иногда очень даже скорого.

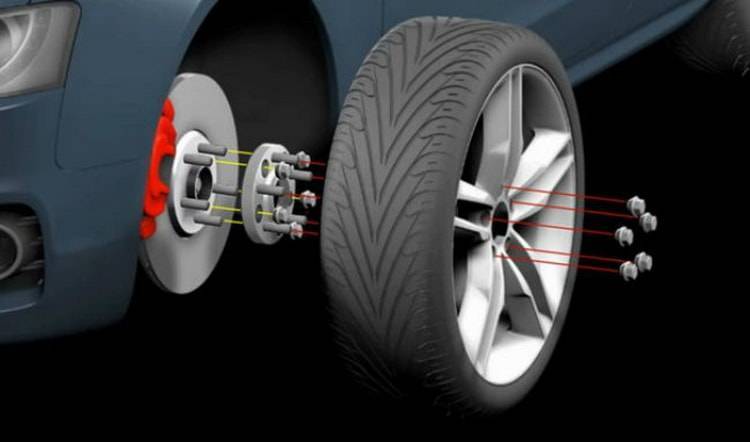

Есть вариант для установки диском с другим вылетом – использование специальных проставок. Они выглядят как плоские металлические круги разной толщины и устанавливаются между диском и ступицей. Подобрав требуемую толщину проставки можно не волноваться о некорректной работе ходовой и других агрегатов, если были приобретены обода колес с вылетом, отличным от заводского.

Единственный нюанс в этом случае – возможно придется поискать проставки нужной толщины, так как они имеются в наличии далеко не у каждого торговца дисками.

При замене дисков следует учитывать параметр выноса – ЕТ, который указан на нем самом. Но его легко измерить самостоятельно при помощи простых приспособлений, имеющихся у каждого автовладельца. Для выбора и установки новой обувки на автомобиль необходимо придерживаться требований производителя.

Вынос диска влияет на работоспособность многих узлов ходовой системы, но что более важно – неправильно подобранный ЕТ снижает управляемость машиной, ухудшает курсовую устойчивость и может привести к серьезным последствиям

Колёса с нулевым вылетом

Таким образом, для измерения вылета, вне зависимости от того, есть ли возможность прочитать маркировку на диске или нет, автолюбитель может использовать самые простые приёмы и получить достаточно точный результат.

Конкретный пример: первый замер показал значение А = 143 мм, В = 43 мм. Суммарное значение ЕТ = (А + В) / 2 – В = (143 + 43) / 2 – 43 = 186 / 2 – 43 = 93 – 43 = 50 мм. Соответственно, отталкиваясь именно от этого показателя, владелец транспортного средства и должен выбирать интересующие его диски в магазине.

Все показатели размерности ЕТ прописаны в руководстве по эксплуатации конкретного автомобиля, причём нередко сразу в 2 вариантах. Так, владелец «железного коня» может увидеть, диски каких параметров ставятся на авто в заводских условиях, и что именно предлагается производителем в качестве аналогов.

Конечно, в подобных таблицах показатель ЕТ будет присутствовать в обязательном порядке, и выходить за предлагаемые диапазоны размерностей, как правило, инженеры не рекомендуют и совершенно точно снимают с себя всякие гарантийные обязательства в случае поломки подвески или иных деталей.

Популярные статьи  Правила подбора аккумулятора по марке автомобиля

Как правильно выбрать диски для своего автомобиля

Каждый автолюбитель должен понимать, как правильно подобрать диски на автомобиль. От того, насколько правильно сделан выбор, зависит комфорт при движении и безопасность для водителя и его пассажиров. Это неотъемлемая часть каждого транспортного средства.

Для того, чтобы сделать правильный выбор, необходимо внимательно изучить характеристики дисков авто и сопоставить их с данными личного транспортного средства. Важные параметры имеют в техническом описании автомобиля. Но часто владельцы предпочитают отходить от заданных производителем параметров

Перед покупкой важно учесть несколько технических характеристик

1. PCD диска – диаметр окружности, на котором имеются крепежные элементы. Например, если имеется обозначение 4*100, то это говорит о том, что на диске имеется четыре отверстия диаметром 100 миллиметров. Они должны совпадать с параметрами, которые имеются на ступице.
2. Обод. Это расстояние между выступающими границами диска по внутреннему пространству.
3. DIA — диаметр центрального отверстия.
4. Вылет диска может быть нулевым, положительным или отрицательным. Если величина положительная, то колесо будет спрятано за пределами края кузова. При отрицательных параметрах край колеса выступает за пределы кузова. Чаще используется владельцами внедорожников. Автомобиль на таких дисках более устойчив, обладает высокой проходимостью в условиях отсутствия нормального дорожного покрытия.
5. Обод и его внутренняя поверхность.

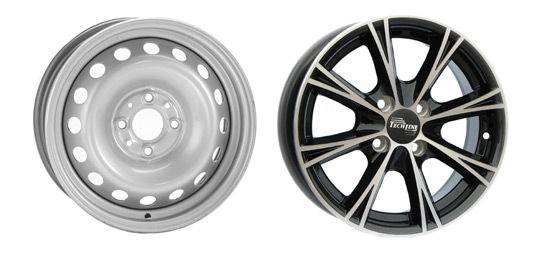

Современная промышленность производит несколько разновидностей автомобильных дисков.

1. Штампованные стальные. Изготавливаются из листовой стали методом штамповки. Обод изготовлен из стальной полосы, согнутой в форме цилиндра. Большинство дисков имеют специальное антикоррозийное покрытие. Отличаются невысокой стоимостью, прочностью и способностью гасить удары. Не деформируются, не лопаются. При большом количестве положительных качеств, имеют один существенный недостаток – большой вес.

1. Легкосплавные литые. Изготовлены из сплава алюминия, титана и магния, что обусловило их легкий вес, стильный внешний вид и устойчивость к коррозии. Отличаются более высокой стоимостью относительно предыдущего варианта. Немного толще, чем стальные разновидности. Это требует более длинных крепежных элементов. Такие диски не предусматривают возможный ремонт. Так, при сильном ударе могут лопнуть. Владельцу придется просто покупать новый диск.
2. Кованые. Наиболее прочные модели изготовлены именно таким методом горячей штамповки. Прочны и не лопаются даже при сильном ударе. Несмотря на технологию, отличаются легким весом и стильным внешним видом. При изготовлении используются дорогие разновидности металла, что обуславливает более дорогую цену на подобные диски.
3. Сборные. Состоят из нескольких деталей, изготовленных разными способами, которые соединены между собой различным крепежным материалом. Дают возможность использовать как варианты индивидуального дизайна, что обуславливает достаточно высокую стоимость.

Покупка дисков – сложная задача. Перед окончательным выбором лучше проконсультироваться с более опытными автомобилистами

Приобретать первые попавшиеся, которые привлекли внимание, не стоит. Это задача, не терпящая спешки

Рекомендованный вылет для популярных моделей автомобилей

Ниже приведена таблица с указанием допустимой величины вылета колесных дисков для популярных моделей автомобилей.

Модель	Допустимый вылет, мм
AlfaRomeo
33	30 – 38
GTV	28
145	38
146	38
166	35 – 40
155	38
156	28 – 30
Acura
CL 2.3 i	40
CL 3.0 i	40
Integra 1.8 Type R	42
MDX 3.5	50 – 55
TL 3.2	42 – 47
Audi
A4	35
A8	35
A6	35
80	35 – 42
100	35 – 42
TT	28 – 30
Quattro	35 – 42
A3	30 – 40
BMW
3	15 – 25
3 (E36)	35 – 42
M3	18 – 20
5	18 – 20
7	18 – 20
7 (E32)	18 – 20
8	18 – 20
Chevrolet
Camaro	38 – 50
Corvette	38 – 50
Aveo 1,6	39
Citroen
Berlingo	15 – 22
Jumper	35
Xsara	15 – 22
Xantia	15 – 22
Evasion	28 – 30
Daewoo
Espero	38 – 42
Lanos	38 – 42
Matiz	38
Leganza	35 – 42
Nubira	38 – 42
Nexia	38 – 42
Dodge
Avenger 2.0i	35 – 39
Caliber 2.0	35
Caliber SRT4 2.4i	40
Caravan 2.4i	35 – 40
Challenger 6.1 V8	40
Durango 3.7 V6	15
Magnum 2.7 V6	24
Fiat
Bravo 1.4i	31 – 32
Croma 2.2	35 – 41
Doblo 1,9JTD 263	32
Doblo 1.9JTD 223	32
Qubo 1.3	40 – 44
Ford
Cougar	35 – 38
Explorer	0 – 3
Escort	35 – 38
Focus	35 – 38
Focus 2	35 – 38
Fiesta	35 – 38
Granada	35 – 38
Galaxy	42 – 45
Ka	35 – 38
Mondeo 1	35 – 42
Mondeo 2	35 – 42
Mustang	35 – 38
Sierra	35 – 38
Scorpio	35 – 38
Orion	35 – 38
Puma	35 – 38
Windstar	35 – 38
Transit	35 – 38
Scorpio	35 – 38
Honda
CRX	35 – 38
Accord	35 – 38
Integra	35 – 38
Civic	35 – 38
Civic VTEC	38
Concerto	35 – 38
Jazz	35 – 38
Prelude	38
Legend	35 – 38
CRV 5	40 – 45
Shuttle	35 – 38
Hyundai
Accent	35 – 38
Coupe	35 – 38
Lantra	35 – 38
Sonata	35 – 38
Excel	35 – 38
Pony	35 – 38
Isuzu
Trooper	3 – -15
PickUp	3 – -15
Jeep
Cherokee	35
GrandCherokee	35
Kia
Ceed	38 – 42
Leo	35 – 38
Clarus	35 – 38
Sephia	35 – 38
Concord	35 – 38
Sportage	0 – 3
Mentor	35 – 38
Shuma	35 – 38
Lexus
GS300	35 – 42
SC300	35 – 42
SC400	35 – 42
LS400	35 – 42
RX 300	35
RX 330	35
RX 350	30 – 35
RX 400h	30 – 35
RX 450h	32 – 35
Mazda
323	35 – 42
626	35 – 42
929	35 – 42
MX 3	35 – 42
MX 5	35 – 42
MX 7	35 – 42
Xedos	35 – 42
MercedesBenz
A Class	45 – 50
B-Class	47 – 52
C-Class	43 – 47
E-Class	48 – 54
G-Class	43, 50, 63
M-Class	46 – 50, 60
S-Class	36 – 43,5
SLK	45 – 50
600SL	18 – 25
280SL	18 – 25
Vito	45 – 50
Sprinter	45
Mitsubishi
Carisma	35 – 42
Cordia	35 – 42
Eclipse	35 – 42
Carisma 1.8 16V	35 – 42
Galant	35 – 42
Colt	35 – 42
L200	0 – -15
L300	0 – -15
Lancer	35 – 42
Pajero	-15 – -25
Lancer X	45
SpaceWagon	35 – 42
Nissan
Almera	35 – 42
Bluebird	35 – 42
Maxima	35 – 42
Micra	35 – 42
Patrol	-15 – -25
Pathfinder	-15 – -25
Cedric	35 – 42
Cherry	35 – 42
Gloria	35 – 42
Largo	35 – 42
Laurel	35 – 42
Primera	35 – 42
Sunny	35 – 42
Terrano	-15 – -25
Terrano II	0 – 3
Opel
Astra	35 – 42
Ascona	35 – 42
Combo	35 – 42
Calibra	35 – 42
Corsa	42 – 45
Commodore	35 – 42
Kadett	42 – 45
Frontera
Rekord	35 – 42
Omega	35 – 42
Senator	35 – 42
Vectra	35 – 42
Zafira	35 – 42
Tigra	35 – 42
Peugeot
106	12 – 15
205	15 – 22
206	25
304	15 – 22
305	15 – 22
306	15 – 22
307	25
309	15 – 22
405	15 – 22
406
806	28 – 30
Boxer	28 – 30
Partner	28 – 30
Renault
4	35 – 38
5	35 – 38
8, 20, 30	35 – 38
9	35 – 38
19	35 – 38
21	35 – 38
Clio	35 – 38
Laguna	35 – 38
Kangoo	60
Megane	35 – 38
Skoda
Favorit	35 – 38
Yeti	35 – 38
Octavia	35 – 38
Forman	35 – 38
Felicia	35 – 38
Rapid	35 – 38
Superb	35 – 38
Subaru
Forester	40 – 50
Legacy	40 – 50
Justy	35 – 38
Outback	40 – 50
Impreza	40 – 50
Suzuki
Swift	35 – 38
SJ413	-10 – 15
X-90	-10 – 15
Vitara	-10 – 15
Toyota
Avensis	35 – 38
Camry	35 – 38
Corona	35 – 38
Carina	35 – 38
Corolla	35 – 38
Hi-Lux	-15 – 3
Hi-Ace 4×4	-15 – 3
RAV4	35 – 38
LandCruiser	-15 – 3
Yaris	35 – 38
Volkswagen
Bora	32 – 38
Golf	32 – 38
Caddy	32 – 38
Jetta	32 – 38
Polo	32 – 38
L 80	32 – 38
Lupo	32 – 38
Passat до 1996 года	32 – 38
Passat после 1996 года	35 – 40
Passat VR6	32 – 38
Volkswagen T1-Т4	35 – 40
Volvo
740, 760, 780	18 – 22
940, 960 до 1994 года	18 – 22
960 после 1994 года	35 – 40
S40, V40	35 – 38
C70, S70, V70	35 – 40
T4	35 – 38
S90, V90	35 – 40
T5-R	35 – 40
T5	35 – 40
ВАЗ
2101-2107	35 – 38
LadaAlegro	35 – 38
LadaNiva	35 – 38
LadaSamara	35 – 38
LadaRiva	35 – 38
УАЗ
Hunter 2.2d	20, 35
Patriot 2.3d	20, 35
Patriot 2.7i	5, 20, 35

Что такое вылет колесного диска

Вылет — это расстояние от центральной оси диска до установочной области ступицы. Вылет измеряется в миллиметрах и обозначается маркировкой ET, которая расшифровывается как einpresstiefe — глубина посадки.

Выводится вылет с помощью формулы:

ET (вылет в мм) = A (расстояние от монтажной области до краев диска) – B (ширина диска) / 2

Установочная область у дисков размещается в нескольких положениях относительно центральной линии, поэтому выделяют три вида вылета:

• Нулевой

• Положительный

• Отрицательный

Нулевой

Вылет совпадает положением с центром колеса. Поэтому центр расположен на одном уровне с установочной плоскостью. Такой тип вылета называют еще ET(0).

Положительный

Положительный вылет образуется при смещении монтажной области к внешней стороне диска относительно центра. Диски с положительным вылетом обычно плоские, реже имеют выпуклую форму.

Отрицательный

Положение установочной области во внутренней части диска образует отрицательный тип вылета.  Внешне подобные модели выделяются вогнутой формой.

Маркировка и формула

Вычисления
следует производить по формуле:

ET=(А+B) / 2

В нее нужно подставлять полученные при измерении значения.

Величина ET прописывается индивидуально для каждой машины. Все необходимые сведения по этому поводу находятся в инструкции по эксплуатации авто. Диски не подойдут для автомобиля, если полученное при измерении значение отличается от данных в этом документе. «Неродные» компоненты покупать не стоит, даже если продавец активно убеждает вас в обратном.

Нанесенную на диски маркировку надо внимательно изучать — только так можно убедиться, что использовать их безопасно. Маркировка у изделий стандартная. В любом случае в обозначении находится буква I или S. Буква I означает, что колесо «идентично» и устанавливается на серийных автомобилях. S говорит о том, что колесо специальное, то есть его сертификация не привязывается к конкретной марке машины. В некоторых случаях буквенное обозначение отсутствует — вместо этого на обод наносится название завода, где была изготовлена машина, и ее номер по каталогу.

Как пример рассмотрим маркер обода 7.5 j x16 H2 5/112 ET 35 d 66.6:

• Первые цифры — ширина диска. Например, цифра 7.5 означает, что
  ширина составляет 7,5 дюймов. Чтобы перевести в сантиметры, нужно умножить на
  2,54.
• Буква J означает, что у колеса есть некоторые особенности в
  конструкции. Для потребителей эта информация интереса не представляет.
• X свидетельствует о нераздельности диска.
• Цифра 16 — это калибр колеса, соответствующий калибру шины.
• H2 сообщает, что на ободе 2 хампа.
• Цифра 5 — это количество отверстий для крепежа, 112 — диаметр, на
  котором они расположены.
• ET 35 говорит о плюсовом вылете, размер которого — 35 мм.
• d 66.6 — калибр центрального отверстия. В идеале он должен быть
  идентичен калибру ступицы. Если это не так, нужно использовать дополнительное
  кольцо для центрирования посадки. Его еще называют переходным.
