Что означает ET-вылет на дисках автомобиля

ЕТ – вылет, простыми словами

Понятно, что колёсный диск автомобиля контактирует со ступицей. Так вот, плоскость, по которой происходит их физический контакт — называется привалочной. Центр обода колёсного диска также представляет собой плоскость, только условную. Расстояние между центральной и посадочной плоскостями диска в миллиметрах и есть тот самый вылет, обозначаемый в маркировке как ЕТ (OFFSET).

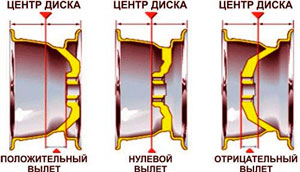

• Нулевой ЕТ вылет — положение привалочной и центральной плоскостей совпадают.
• Положительный ЕТ вылет — центральная вертикальная ось колёсного диска отдалена от ступицы вовнутрь.
• Отрицательный ЕТ вылет — это обратная ситуация, когда положение, центр диска “вылетает” от ступицы наружу.

Таким образом, чем выше значение ЕТ вылета, тем глубже утопает диск в колёсную арку, “обнимая” ступицу, и это наиболее распространённый вариант. При минимальных значениях, обод колеса выдаётся наружу, что является более экзотическим решением.

Значение ЕТ вылета для эксплуатации автомобиля

Давайте представим довольно распространённую ситуацию — вот всем хорош наш новый автомобиль, но на штампованных дисках — вообще не смотрится. Другое дело — стильные литые диски. Продавец, в большинстве случаев, поможет с выбором диска под рекомендованную резину, о типах и маркировках которой мы рассказываем в одном из прошлых материалах. Между тем, помимо рекомендаций по покрышкам, производитель указывает допустимые параметры по ЕТ вылету, которые берутся отнюдь не с потолка, а тщательно рассчитываются с учётом всех габаритных и динамических характеристик конкретной модели автомобиля. Что будет, если подобран неправильный по ЕТ вылету диск

Если подобрать колёсные диски только исходя из эстетических соображений, возможны следующие неприятности:

• Ухудшение динамических характеристик — это самый опасный фактор. Отход параметров колёсной базы от расчётных характеристик отрицательно влияет на курсовую устойчивость, что ухудшает управляемость и возможность точного оперативного манёвра в экстренных ситуациях. Целиком рассчитывать на электронные системы активной безопасности — самонадеянно, тем более, что они тестируются при определённых условиях, а мы их самовольно меняем.
• Также, меняется положение рулевой оси.
• Снижается срок службы подшипников ступицы.
• Повышается износ резины.
• Ввиду изменения векторов нагрузки, все элементы подвески находятся в повышенном напряжении, что естественно, не сулит ничего хорошего.

ET на дисках — что это означает и как рассчитывается

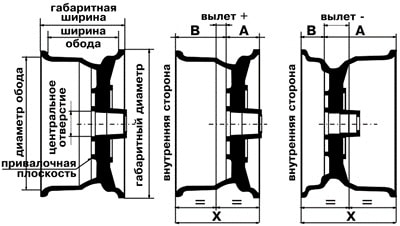

Обозначение в виде двух букв латинского алфавита ЕТ не случайно, так как данная величина является международной и определяется по следующей формуле и выражается в мм, вне зависимости от страны производителя диска:

ЕТ = Х – Y/2,

Где Х — это расстояние от наружной привалочной плоскости диска до его внутренней грани со стороны крепления к ступице или тот размер, который определяется путём измерения от боковой грани колеса по бортам до его решётки.

Y — это общая ширина изделия по ободу.

Важно! В качестве маркировки производители колёс, как правило, прописывают данную величину как ЕТ20, ЕТ35, ЕТ42 и т. д., и любой профессионал всегда может прочитать её и дать определение этим значениям.

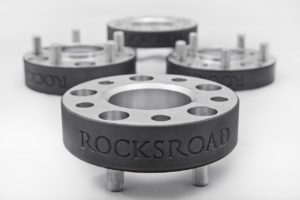

Проставки и адаптеры

Для изменения вылета не всегда требуется приобретать новые диски, допускается использование проставок или адаптеров.

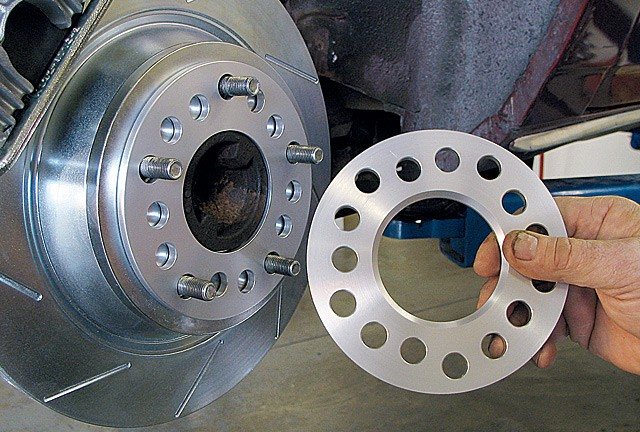

Проставка устанавливается между ступицей и диском, что позволяет выдвинуть колеса наружу, но необходимо учитывать длину болтов или гаек (в зависимости от Вашего автомобиля). Крепежные элементы должны закручиваться на 6,5 витков. Максимально допустимая высота проставки – 15 мм. Более высокие проставки крайне не рекомендуются к эксплуатации, так как потребуют использование слишком длинных болтов, которые могут в последствии разрушится.

Лучше всего, когда в диске предусмотрены ответные отверстия и площадка под проставку, что позволяетт жестко закрепить проставку на самом диске, и исключить риски от вибраций и биений в дальнейшем.

В случае, когда требуется увеличение вылета более, чем на 15 мм, используют адаптеры. Адаптер прикручивают к ступице автомобиля, а диск устанавливают на шпильки, запресованные в сам адаптер. Таким образом можно получиться коррекцию вылета вплоть до 60 мм. Более высокие адаптеры не рекомендуется использовать из-за избыточных нагрузок на конструкцию.

Тем не менее, если есть возможность заказать диски с “идеальным” вылетом для своего автомобиля, лучше не использовать никакие дополнительные аксессуары – это самая удобная и надежная схема установки.

Влияние развесовки автомобиля на динамику и управляемостьПредыдущая записьДеформация кованых дисков: причины, признаки и профилактикаСледующая запись

На что влияет вылет колесного диска

Изготовители колесных дисков еще в процессе проектирования рассчитывают возможность появления некоторого отступа во время установки диска, поэтому определяют предельно возможные размеры.

Грамотная установка дисков на автомобиль подразумевает знание и понимание типа и размера колеса. Только при соблюдении всех инструкций при установке, а также совпадении всех параметров диска, в том числе и вылета, указанному производителем транспортного средства, считается правильным монтирование колеса.

Помимо других параметров, величина выноса влияет на размер колесной базы и, как следствие, на симметричное положение всех колес машины. На вылет не влияют ни диаметр диска, ни его ширина, ни параметры шины.

Большинство продавцов дисков не знают или скрывают влияние вылета на техническое состояние автомобиля, его управляемость или безопасность.

Неверный вылет может привести к различным негативным последствиям, иногда и очень опасным.

Основные последствия неправильно подобранного вылета диска:

• уменьшение срока эксплуатации подшипников;
• повышенный износ резины;
• изменение расположения рулевой оси;
• значительное уменьшение срока службы ходовой части автотраспорта, в том числе подвески;
• ухудшение управляемости автотранспорта, курсовой устойчивости и возможности точного маневрирования, что может привести к печальным последствиям в виде ДТП.

Вылет диска в различных комплектациях одной модели

На практике показатель вылета диска для машин одной марки, модели и даже одного года выпуска может сильно различаться. Единственное отличие в указанных авто касается типа используемого двигателя, его мощности и веса. И этим все объясняется, ведь для расчета допустимого вылета диска конструкторы учитывают множество обстоятельств, которые влияют на эксплуатацию подвески.

Каждый двигатель имеет свой вес, что влияет на направление вектора силы к некоторым деталям подвески. В зависимости от вектора силы могут измениться и параметры конструкций, которые обеспечивают безопасность и качество управляемости машиной при езде на большой скорости.

Разболтовка колесных дисков, таблица совместимости

Довольно часто перед автолюбителями встаёт задача самостоятельного определения разболтовки колесных дисков. Если первый параметр, т.е. количество крепежных болтов, вы без труда определите невооруженным глазом, то диаметр окружности их размещения (PCD) определить будет немного сложнее. Среди массовых автолюбительских расчетов, мы предпочли один способ, который является самым понятным на наш взгляд.

Для наглядности рассмотрим рисунок. Вам нужно определить величину А, сделав замер штангенциркулем между стенками соседних отверстий и, прибавив к полученной величине диаметр самого крепёжного отверстия. Таким образом, вы получаете расстояние между центрами соседних отверстий. В зависимости от количества отверстий на диске, используете первую, вторую или третью формулу. Конечная величина В и есть ваш PCD.

Разболтовка колесных дисков — это фактор, прямо или косвенно влияющий на безопасность движения, поэтому не стоит им пренебрегать. Если отклоняться от полного соответствия с ним, колесо будет неточно установлено по оси, и мы не получим нужного момента затяжки. При этом, визуально вы можете не заметить отклонений от нормы, но во время езды такое колесо будет иметь повышенное биение. Это, со временем, повредит детали подвески и рулевого механизма. Возможно также и полное откручивание колеса во время езды.

Некоторые автолюбители подгоняют свою разболтовку под диски, у которых диаметр (PCD) немного более исходного. Используют для установки специальные центровочные кольца. У этого метода есть как свои сторонники, так и противники. Мы считаем, что если мнение не единогласно в вопросах, связанных с безопасностью движения, то экспериментировать не стоит. В конце концов, никакой «шик» внешнего вида не окупит потерь в случае неудачи.

Ко всему сказанному выше хочется добавить, что колесные диски должны быть легкими и прочными, ведь они воспринимают переменные нагрузки. Они должны быть достаточно жёсткими, так как несут нагрузку от массы автомобиля. Необходимая балансировка — важный гарант для избежания их биения в движении.

Приводим таблицы совместимости (PCD, ET и DIA) дисков для некоторых марок автомобилей. Эти данные можно использовать лишь для общей информации. Непосредственно перед покупкой колесных дисков уточняйте информацию у специалистов и продавцов.

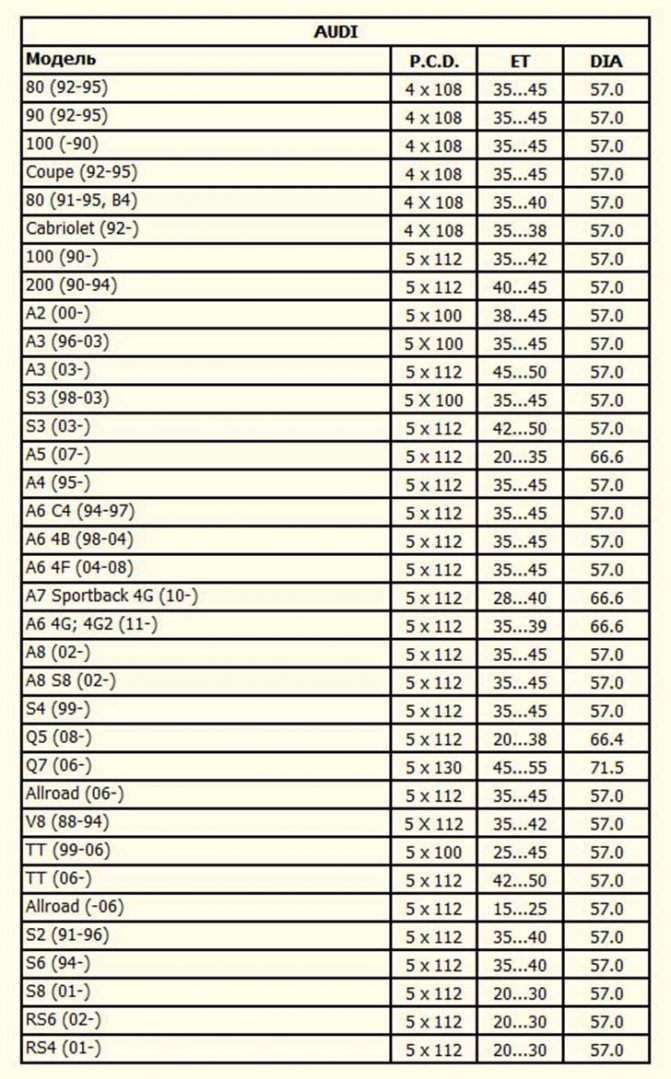

Ауди

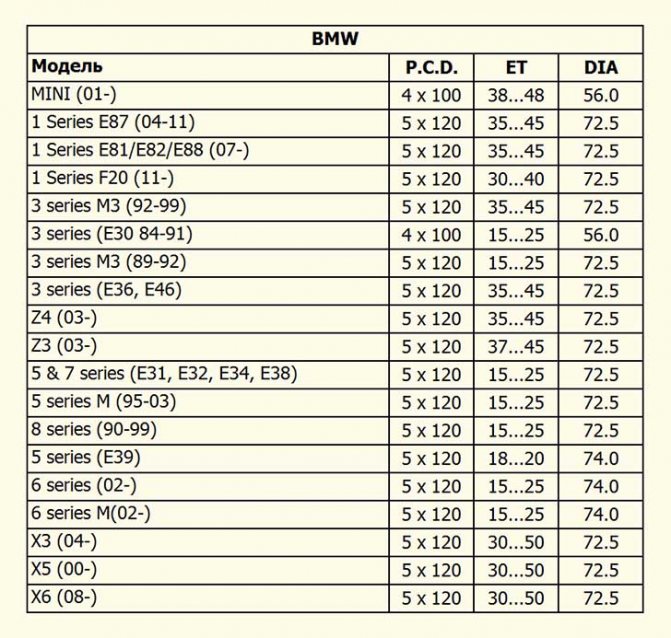

БМВ

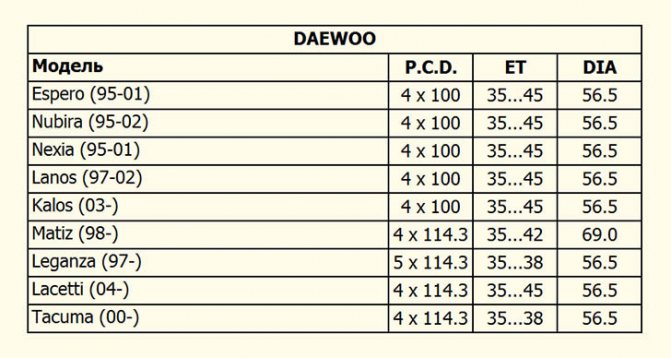

Daewoo

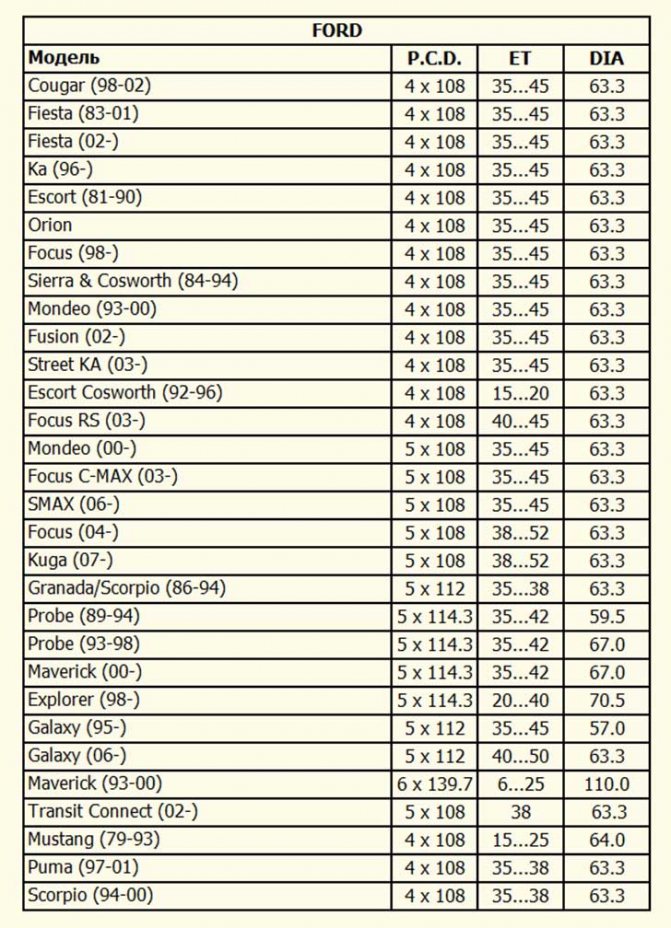

Форд

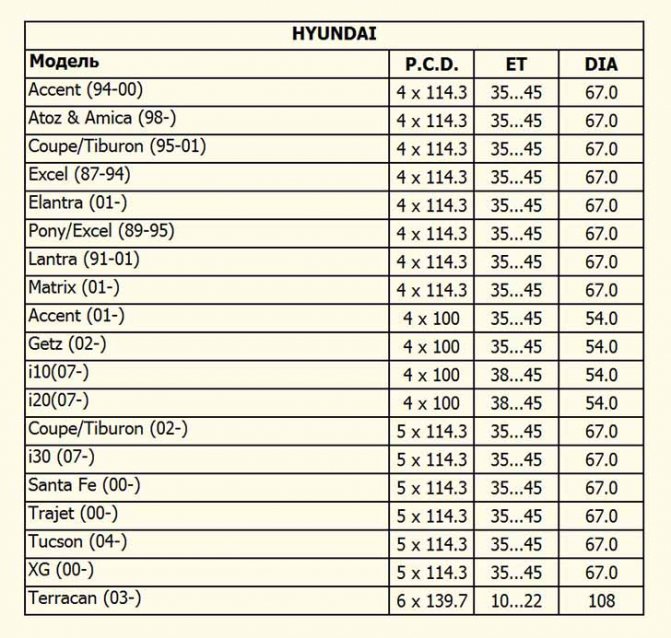

Hyndai

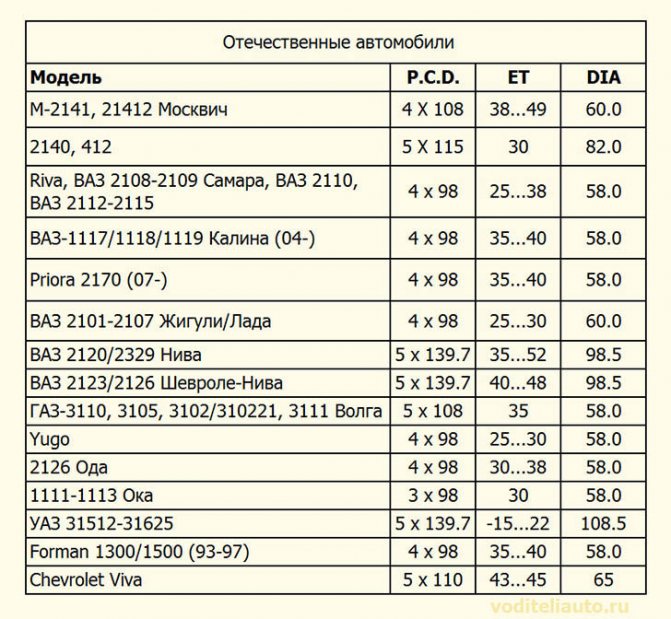

Для продукции отечественного автопрома

По способу изготовления диски делятся на стальные, литые и кованные. Стальные диски пользуются большой популярностью. Это связано с их сравнительно невысокой стоимостью, а также с возможностью рихтовки. Такую возможность обеспечивает их стойкость к ударам, во время которых они не лопаются. Литые диски довольно легки. В этом их преимущество. Однако есть и весомый недостаток. Это подверженность коррозии. Даже специальные покрытия едва ли спасут вас от этой напасти. Кованые диски весьма жёсткие и прочные. Они не лопаются, не нуждаются средствах дополнительной защиты. В случае деформации их можно отремонтировать.

Мы от всей души хотим пожелать вам удачи в деле создания своего уникального автомобиля. Желаем вам найти свой стиль при подборе дисков. Надеемся, что эта статья во многом поможет вам, но хотим напомнить, что, на «чаше весов», правильная разболтовка колёсных дисков, гарантирующая безопасность для вас и ваших близких, весомее, чем классный дизайн с её нарушениями.

Показатели сверловки и разболтовки диска

Указанные выше параметры можно немного изменять, выбирая колеса для автомобиля с практически идентичной маркировкой. То есть, если отклонения составят 1,5–2 см, машина будет ехать так же хорошо, нагрузка на подвеску не станет больше. Так, можно установить колеса, ширина которых 6J, несмотря на то что рекомендуется использовать 5,5J.

Главное, чтобы диаметр посадочного отверстия (сверловка) подходил под ваш автомобиль.

Как рассчитать параметры вылета самостоятельно

Для самостоятельного вычисления вылета применяется очень простая формула:

ЕТ=(a+b)/2-b=(a-b)/2

а – расстояние между внутренней стороной диска и плоскостью его соприкосновения со ступицей.

b – ширина диска.

Если по какой-то причине на диске отсутствуют значения ЕТ, их не сложно вычислить самостоятельно.

Для этого потребуется ровная рейка, длиной немногим больше диаметра диска и рулетка или линейка для измерения. Если диск находится на автомобиле, то его потребуется снять, для чего нужен домкрат, баллонный ключ и башмаки для предотвращения отката.

Результаты измерения необходимо проводить в миллиметрах.

В первую очередь необходимо перевернуть колесный диск наружной стороной вниз и приложить рейку к ободу диска. Потом необходимо рулеткой измерять расстояние от привалочной части диска до нижнего края рейки.

Данная цифра является тыловым отступом а. Для наглядности расчета допустим, что это значение равно 114 мм.

После вычисления первого параметра необходимо перевернуть диск лицевой стороной наверх и также приложить рейку к ободу. Процедура замера практически не отличается от предыдущей. Получается параметр b. Для наглядности вычислений посчитаем его равным 100 мм.

Рассчитываем вынос колеса, используя вымеренные параметры, по формуле:

ЕТ=(а+b)/2-b=(114+100)/2-100=7 мм

Согласно проведенным размерам величина вылета положительная и равно 7 мм.

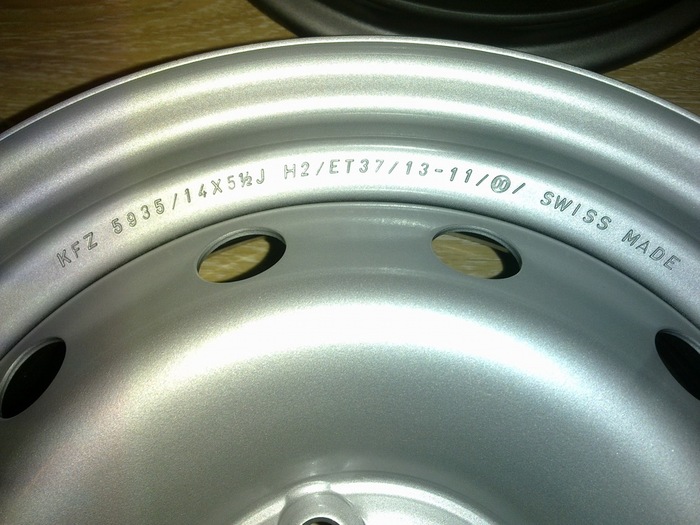

Другие варианты маркировки дисков автомобиля

Однако, помимо разобранной нами стандартной маркировки, можно увидеть и другие значения, указывающие на размер автодисков, к примеру 6Jx15 H2. Обычно такую надпись можно встретить на «штамповках», и зачастую автовладельцы затрудняются с пониманием того, что она означает.

Как расшифровывается маркировка штампованных дисков? Расшифровка для легковых автомобилей:

• 6J − так же, как и в стандартной маркировке, означает ширину колес (измеряется в дюймах), а также форму борта, с учетом которой нужно подбирать автопокрышки;
• 15 – радиальность колеса, которая зависит от технических параметров машины и подходит под размеры колесных арок авто. Измеряется в дюймах, как диаметр диска, не учитывая верхние бортики;
• Н2 – указывает на количество хампов, если вы видите такую надпись, значит, у колеса есть 2 уплотнительные кольцевые прокладки − они позволяют диску максимально плотно прилегать к бескамерной шине.

Важно! Иногда маркировка литых дисков автомобиля, так же как и штампованных, может иметь отличия, особенно если они брендовые. К примеру, можно увидеть в конце надписи обозначение С046 либо похожие цифро-буквенные коды, означающие артикул автодиска либо порядковый номер в специальном каталоге компании-изготовителя.

Если вы планируете приобрести новый комплект колес, следует внимательно изучить полную маркировку дисков автомобиля. Затем нужно взять инструкцию по эксплуатации вашей машины либо в сети Internet поискать технические параметры авто. Вы можете установить автодиски со штатными размерами либо купить колеса, немного отличающиеся от заводских. Однако размер их должен удовлетворять допускам автопроизводителя.

Какие силы воздействуют на детали подвески?

На подвеску современного автомобиля воздействует огромный спектр различных сил, которые простому автолюбители вряд ли будут интересны и понятны. Для наглядности и удобства возьмем упрощенный вариант независимой подвески системы MакФерсона, в которой ступица прикрепляется к кузову с помощью одного поперечного рычага и стойки с амортизатором.

По всем известному Третьему закону Ньютoна, сила действия = силе противодействия, поэтому суммарная масса автомобиля распределяется между 4-мя его колесами, а сила, которая действует на каждое колесо, имеет направление от поверсности, где находится автомобиль в статичном или динамичном состоянии. Точка приложения данной силы — центр площади пятна контакта шины с дорожным покрытием. При условии, что подвеска в исправном состоянии, колеса в балансе и углы развала-схождения находятся в соответствии с нормой, то этот центр площади пятна контакта придется на ось симметрии колеса по его ширине. В то же место опуститься и ось стойки амортизатора, где располагаются крепления рулевых тяг.

Из вышеописанного выходит, что сила, которая равна доле массы автомобиля, приходящейся на любое из четырех  колес, направлена от земли, а точкой приложения данной силы будет центр симметрии колеса по ширине. Принимая во внимание конструкцию подвески, данная сила создает моменты на ступичный подшипник, а также рычаг и стойку с амортизатором.

Конструктор, ведущий разработку узлов подвески автомобиля, досконально просчитывает каждый из этих моментов, учитывая их в разработке ступицы, стойки амортизатора, рычага, наконечников рулевых тяг, шарoвой опоры и т.п. Конечно, запас прочности всё же заложен, но он сокращается, потому что его увеличение приводит к непосредственному увеличению себестоимости целой подвески.

Как определить допустимое отклонение ЕТ для диска

Как правило, каждый автопроизводитель диктует свои допустимые отклонения по вылету диска, и они зависят только от конструкции рамы, подвески, суппортов, колёсных арок и других элементов транспортного средства. Это означает, что для каждого суппорта автомобиля существует некий показатель совместимости различных размеров, выражаемого в диапазоне от минимума до максимума ЕТ в миллиметрах. Так, ниже приведены показатели допустимых отклонений для 35 наиболее популярных в России моделей авто:

№ пп	Модель и модификация авто	Диапазоны вылетов, ЕТ, мм
1	Audi A4	35
2	Audi A6	35
3	Audi Q7	53
4	BMW 3	15-25
5	BMW 5	18-20
6	BMW X5	40-45
7	Citroen Evasion	28-30
8	Citroen Xantia	15-22
9	Daewoo Nexia	38-42
10	Daewoo Matiz	38
11	Dodge Caliber	35-40
12	Fiat Bravo	31-32
13	Ford Focus	35-38
14	Ford Mondeo	35-42
15	Ford Explorer	0-3
16	Honda Civic	35-38
17	Honda Jazz	35-38
18	Honda CRV	40-45
19	Hyundai Accent	35-38
20	Hyundai Sonata	35-38
21	Kia Ceed	38-42
22	Kia Sportage	0-3
23	MercedesBenz A-Klasse	45-50
24	MercedesBenz E-Klasse	48-54
25	MercedesBenz ML-Klasse	46-60
26	Mitsubishi Lancer	35-42
27	Mitsubishi Pajero	от -25 до -15
28	Nissan Almera	35-42
29	Nissan Maxima	35-42
30	Nissan Patrol	от -25 до -15
31	Toyota Corolla	35-38
32	Toyota Camry	35-38
33	Toyota Land Cruiser 200	от -15 до 3
34	Volkswagen Golf	35-40
35	Volkswagen Tiguan	20-32

Что касается российских ВАЗов, то эти автомобили универсальны за исключением культовой «Нивы». Так, размерность ЕТ на данные модели авто преимущественно составляет 35-38 мм, что также соответствует многим показателям ведущих мировых автоконцернов.Вам это будет интересно  Все о дисках для автомобиля Шкода Рапид (Skoda Rapid)

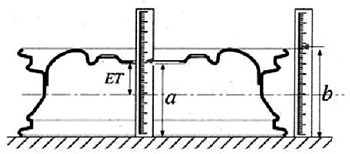

Измеряемые показатели для расчёта вылета

Из данной таблицы видно, что отрицательный вылет — это привычные параметры лишь для полноразмерных внедорожников, и чем он меньше, тем сильнее торчат на них колёса, однако это придаёт им дополнительную устойчивость на очень сложных участках плохих дорог, пластиковые накладки по периметру колёсных арок нередко идут в базовой комплектации. Кроме того, на этих марках авто стоит усиленная подвеска, разболтовка минимум 5х115, что лучше, чем на легковых автомобилях, воспринимает изгибающий момент.

Как расшифровывается понятие «вылет диска»?

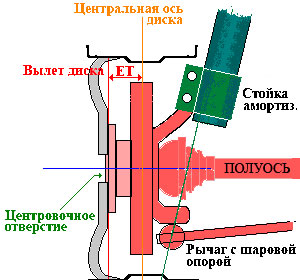

Вылетом диска называется расстояние от вертикальной плоскости симметрии колеса и плоскости приложения диска к ступице в мм. Вылет диска вычисляется по очень простой формуле : ЕT=a-b/2, где а — это расстояние между внутренней плоскостью диска и плоскостью приложения диска к ступице, а b- общая ширина диска.

Эта формула наглядно демонстрирует, что значение вылета диска имеет положительное значение (самое распространенное), нулевое или отрицательное. Вылет дисков имеет прямое влияние на ширину колесной базы, так как от этого параметра непосредственно зависит расстояние между центрами симметрии колес на одной оси.

Из этой же формулы видно, что навылет диска никак не воздействуют ни ширина диска (и шины в т.ч.), ни его диаметр. Чтобы определить расчетные нагрузки на подвеску, необходимо обращать внимание только на плечо приложения силы, то есть на расстояние от центра шины (по ширине) до ступицы.

Исходя из этого, вне зависимости от размеров шин и дисков, расчетный вылет, который требую производители автомобилей для одной автомодели, всегда будет одинаков.

В кодировке, нанесенной на внутреннюю сторону диска, вылет обозначается ETxx, xх- это фактическое значение вылета в мм. Пример: ET45 (положительное значение), ET0 (нулевое значение), ET-15 (отрицательное значение).

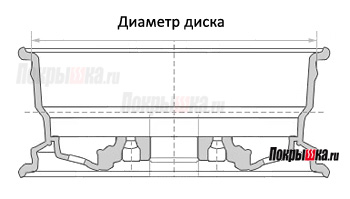

Диаметр

15 — (D) — Диаметр диска в дюймах. Обратите внимание, что диаметр колесного диска это не внешний диаметр диска от края до края, а также, как и в случае с шириной, это диаметр «полки» диска, на который ложится борт покрышки.

Поэтому если вы захотите измерить рулеткой внешний диаметр автомобильного диска, вы должны учитывать, что на самом деле его действительное значение чуть меньше. А чтобы перевести диаметр диска из сантиметров в дюймы, нужно разделить полученное значение на 2,54.
Т.е. если у вас при измерении получилось 40,6 см, то:

Диаметр диска = 40.6 / 2.54 = 16 дюймов

H2 — Код конструкции и количество хампов (вариации хампов: H — простой хамп, H2 — двойной, FH — плоский (Flat Hump), AH — асимметричный (Asymmetric Hump), CH — комбинированный (Combi Hump))
Хампы — небольшие кольцевые выступы служат для удерживания бескамерной шины от соскакивания с диска. При подборе дисков этот параметр не учитывается.

В чём измеряют вылет диска ET?

Параметр измеряется только в миллиметрах. Понадобятся линейка и деревянная (или металлическая) рейка, длина которой совпадает с радиусом колеса.

1. Прежде всего нужно снять с машины колесо, поставить автомобиль на ручник. Если на колесах литые диски, процедура значительно упростится, так как все гайки на них открыты. В противном случае придется снимать колпак.
2. Теперь можно снять с колеса диск. Делать это нужно резким движением.
3. Колесо следует положить на землю противоположной от ступицы стороной. Деревянную рейку кладем поверх обода диска.
4. Затем при помощи линейки измеряем расстояние от контактирующей со ступицей поверхности до нижней части рейки — это будет расстояние А.
5. Далее колесо поворачиваем к земле другой стороной, рейку также кладем на обод.
6. Измеряем расстояние от низа рейки до плоскости, за которой ступица — это расстояние Б.

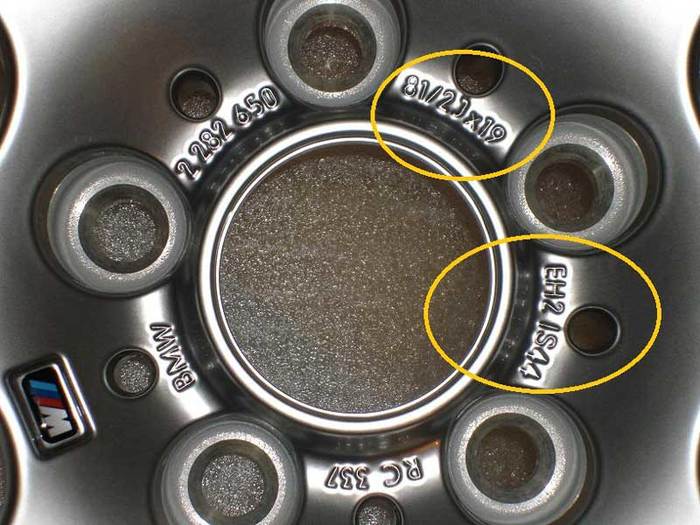

Ширина и радиальность диска

Наиболее важная для владельцев авто характеристика — ширина и радиальность автодиска. Данная маркировка выполнена в виде цифро-буквенного кода, к примеру 6Jx15. Как она расшифровывается?

• «6» — указывает на ширину обода диска, она измеряется в дюймах. Зная это значение, можно выбрать автошины правильного размера. Следует также изучить табличку отклонений размеров, потому что покрышки могут быть немного больше или меньше указанного значения, разница должна составлять ±1 см.
• «J» — данное обозначение в маркировке указывает на форму кромки обода диска. От этого показателя зависит посадочная зона для покрышки и тип кромок. Другое название этого параметра − «форма закраины», она обозначается следующими буквами: J, JJ, JK, B, K и т. п. Но на новых машинах чаще всего можно увидеть именно первую букву.
• Буква «х» — данная маркировка ставится на всех литых дисках либо «штамповках», указывает на то, что изделие неразборное. В некоторых ситуациях не получается демонтировать твердую шину, например на грузовой машине. Тогда диски используются разборные. В этом случае маркировка будет другая: «-».
• Следующее обозначение «15» — это диаметр автодиска, измеряется в дюймах, или его радиальность, которая должна быть точно такой же, как аналогичный параметр шины. Некоторые владельцы авто ошибочно полагают, что радиальность и радиус − это одно и то же, на самом деле это разные понятия. Чаще всего встречаются следующие значения радиальности дисков автомобиля: 12–21 дюйм, не учитывая закраины.

Если вы отправляетесь за покупкой новых колес, недостаточно просто знать, что означает маркировка на дисках автомобиля. Необходимо изучить специальный каталог либо найти в сети Internet, какие параметры ширины и радиальности колеса допустимо использовать на вашей машине.

Что обозначают цифры

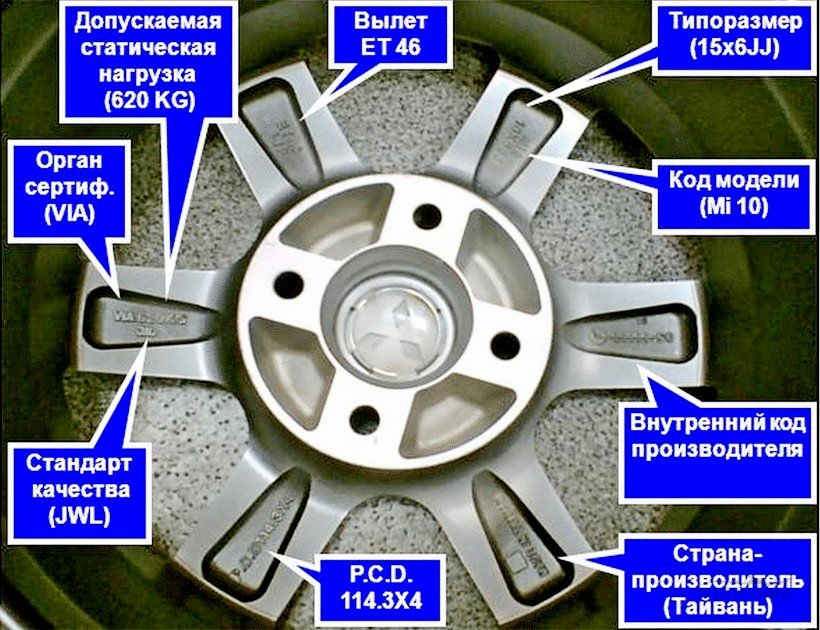

Главными параметрами, определяющими маркировку диска на легковой автомобиль, являются:

Где пишется вылет на дисках

• R — Диаметр обода (в дюймах);
• J — Ширина обода (в дюймах);
• DIA — Диаметр ступичного отверстия (в мм);
• ЕТ – Расстояние между вертикальной осью обода до плоскости, которой диск упирается в ступицу.

Замер ступичного отверстия (DIA)

Примечание: Это значение может быть нулевым, с отметкой плюс или, когда диск сильно вогнут внутрь, отрицательным.

Параметр этот очень важный, так как из-за его неправильного выбора диск может не сесть на штатное место, даже если все остальные размеры подходят. Как узнать вылет диска, показано на одном из представленных выше фото.

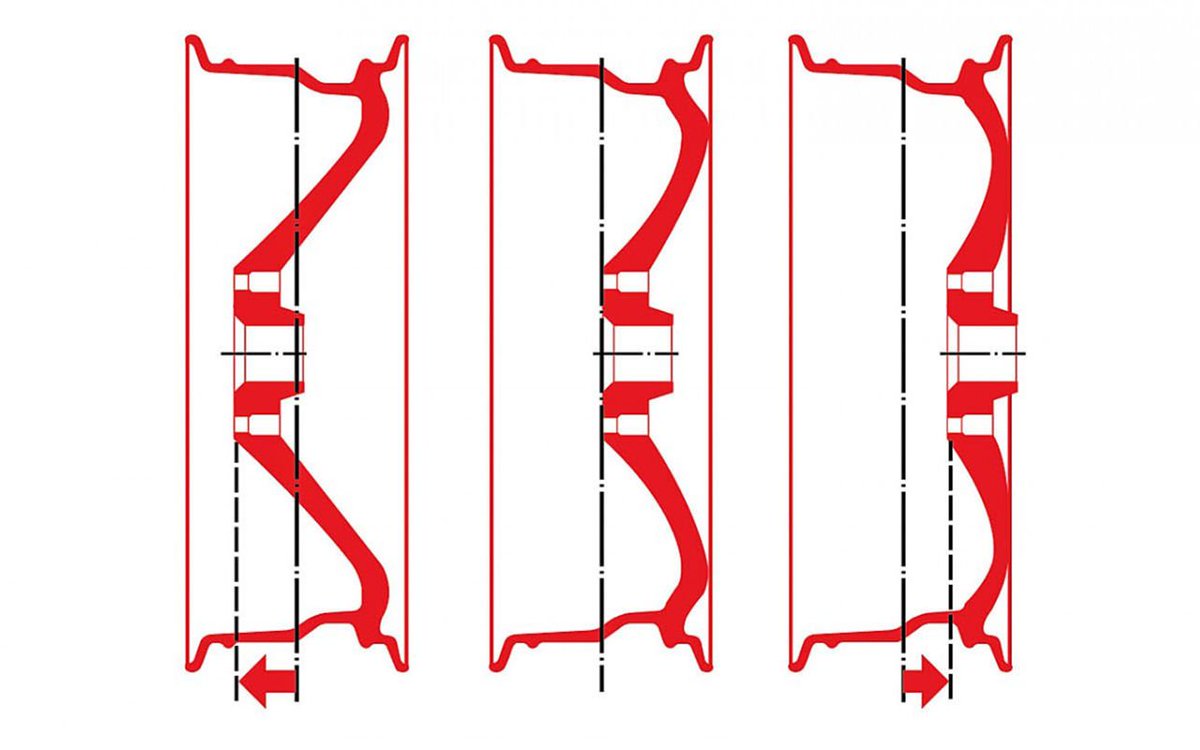

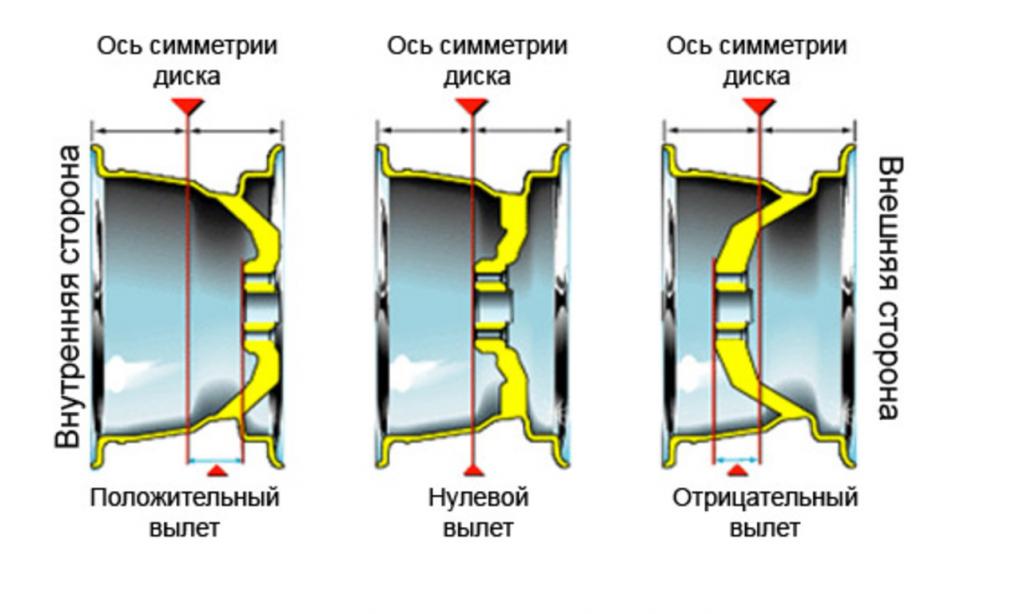

Виды вылетов: отрицательный, нулевой, положительный

• LZ – количество мест под крепление диска болтами или гайками на шпильку;
• PCD – диаметр круга в миллиметрах, по периметру которого располагаются крепёжные отверстия (это как раз и есть разболтовка).

Где на литых дисках указывается разболтовка: на упаковке есть полная информация

На заметку: На дисках негде посмотреть этот размер, если нет упаковочной коробки.

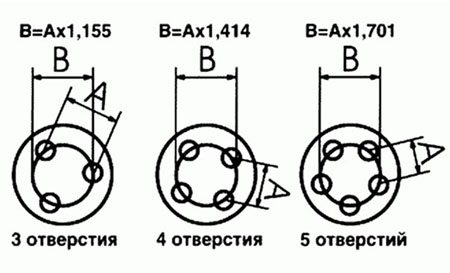

Приходится замерять этот размер самостоятельно, но делать это рулеткой или штангенциркулем неудобно. Проще воспользоваться коэффициентами для расчёта, которые мы представили ниже.

Количество креплений	Коэффициент
3	1,155
4	1,414
5	1,701
6	2,0
10	3,326

В крайнем случае, можно просто примерить диск на ступицу и попробовать закрутить гайки (или болты).

Как узнать разболтовку колес (PCD)

Если диск не оригинальный, а универсальный, он может иметь двойную сверловку – например: 5*100/5*114,3. Его можно ставить и на автомобили с PCD 5*100, и на автомобили с PCD 5*114,3.

Универсальные диски с двойной сверловкой

Ступичное отверстие на универсальных дисках обычно делают большего размера – например: 67,1 как для Мицубиси, у которого разболтовка 5*114,3.

Чтобы надеть эти диски, допустим, на Шевролет с разболтовкой 5*100 и ступицей 57,1, нужен всего лишь пластиковый адаптер размером 67,1*57,1.

Переходные кольца (ступичный адаптер)

Эти цифры соответствуют наружному и внутреннему диаметрам кольца, с помощью которого можно перейти с 67 на 57 ступицу.

Как правильно замерить вылет диска ЕТ

Что такое ET на дисках и как его правильно измерить, если обстоятельства складываются таким образом, что иной возможности определить этот показатель просто нет? Достаточно часто изношенные или повреждённые колёсные диски не дают возможности правильно прочитать маркировку на их поверхности, и в этом случае владельцам ТС приходится прибегать к их замерам.

Чтобы подобрать нужный колёсный диск взамен изделия, отслужившего свой срок, необходимо определить показатель ЕТ на старом колесе, проделав следующие шаги:

• Если диск установлен на автомобиле, его нужно снять при помощи баллонного ключа или специального накидного инструмента для снятия секреток, если таковые были использованы при монтаже колеса на ступицу. Перед тем как вести демонтаж, необходимо поднять автомобиль при помощи домкрата так, чтобы колесо могло свободно вращаться в висячем положении.
• Необходимо измерить на диске тыловой отступ, а для этого нужно сначала аккуратно положить диск на ровную поверхность наружной стороной вниз.
• Та сторона диска, которая крепится к ступице, оказывается сверху, и на неё нужно положить деревянную измерительную рейку, по длине соответствующую диаметру колеса. Соответственно, весь инструмент целиком должен находиться именно на стальных бортах колеса, а не на резине, в противном случае вынос будет определён некорректно, что приведёт к ошибкам при покупке колеса.
• При помощи рулетки или линейки измеряется промежуток от привалочной плоскости диска до края деревянного изделия. Результат записывается в миллиметрах.
• Процедуру нужно повторить, перевернув диск наружной стороной вверх, и в итоге у владельца авто будут записаны уже 2 показателя — фронтальный и тыльный вылеты, из которых складывается общий показатель ЕТ посредством простых вычислений.

Также можно замерить и общую ширину обода, чтобы получить значение по формуле ET = X – Y/2.

При описанном измерении автолюбителю доступна формула ЕТ = (А + В)/2 – В, где А — первое измерение — величина отступа с тыльной стороны, В — тот же показатель, но с фронтальной части.

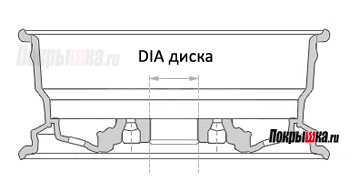

DIA

d57.1 — Диаметр центрального отверстия, которое измеряется со стороны привалочной плоскости и называется этот параметр DIA диска. Диаметр DIA измеряется в мм. и в нашем случае равен 57.1 мм.

Многие производители легкосплавных дисков делают DIA большего диаметра, а для центровки на ступице используют переходные кольца. Эти кольца бывают изготовлены из пластмассы или из металла. Пластмассовые кольца менее прочные, но у них есть очень большое преимущество над алюминиевыми переходными кольцами. В условиях российских зим, пластмассовые кольца, из-за отсутствия окисления, не дают возможности «прикипеть» литому диску к ступице.

Внимание!

1. Диаметр отверстия под ступицу (DIA диска) на штампованном (стальном) диске, должен совпадать с рекомендуемым значением (+ — 0.1мм), поскольку на стальных дисках не применяются переходные кольца.
2. Диаметр отверстия под ступицу на литом или кованом дисках определяется пластиковой втулкой (переходным кольцом), которая подбирается непосредственно для вашего автомобиля, после выбора модели диска.
3. Оригинальные диски, которые устанавливаются на машину заводом-изготовителем автомобиля, обычно не предусматривают установку переходных колец, и изготавливаются сразу с необходимым диаметром центрального отверстия DIA.

Могут ли в вылете диска быть отклонения?

Вылет диска обязан в точности соответствовать требованиям автопроизводителя, не допускает ни малейшего отклонения. Когда меняется вылет диска даже на самые “незначительные” 5 мм, меняются важные условия функционирования всех узлов подвески, при этом возникают усилия, на которые не рассчитана Ваша подвеска. В лучшем случае Вас ожидает значительное уменьшение срока службы элементов подвески, а в худшем — неожиданное их разрушение в процессе движения.

Но почему продавцы говорят обратное? Дело в том, что существует многочисленное количество вариантов вылета диска, и им очень непросто выбрать для Вас подходящие по другим параметрам диски для автомобиля. Легкомысленное отношение к точности соответствия вылета диска значительно расширяет их ассортимент и возможность продаже своего товара.

Отклонения от нормы и возможные риски

“Авторитетные” специалисты уверенно заявляют, что допустимое отклонение вылета диска не должно превышать 10–15 миллиметров. Такой вылет диска будет соответствовать рекомендациям производителя для автомобиля определенной марки, модели и комплектации. При этом важно помнить, что отклонение в 10–15 миллиметров является пограничным значением вылета диска, превышение которого может привести к серьезным проблемам. Как показывает практика, вылет диска с существенным отклонением от заводского требования (20–30 миллиметров и более) – это серьезный риск с точки зрения безопасности. Изменение вектора силы к основным узлам подвески подвергнет их таким нагрузкам, на которые детали просто не рассчитаны. В результате срок службы элементов подвески значительно сократится, а в самом критичном случае они могут разрушиться даже во время движения.

Это ошибочное мнение. У одного и того же автомобиля в комплектации зачастую предусмотрены различные конфигурации колёс, например узкие диски с шинами для зимы в 18″ диаметре будут иметь вылет +62, летние колёса диаметром 20″ с более широкими шинами идут с вылетом +52, а для модификации автомобиля со спортивным стайлингом и расширителями арок диски диаметром 21″ могут иметь вылет +45. Это является лишним подтверждением, что автопроизводитель допускает установку колёс с различным вылетом.  Для гражданских автомобилей лишь в крайних случаях потребуется регулировка развала и схождения колёс.

Отклонение от рекомендуемого значения вылета существенно может сказаться только на спортивных автомобилях, заточенных производителями под трэк, так как все настройки привязаны к параметрам колёс. В таком случае возможно потребуется перенастройка подвески, но опять же для гражданских автомобилей это неактуально.

Также некоторые часто утверждают, что произвольный вылет диска влияет на степень износа подшипников ступицы, возрастают нагрузки на рычаги подвески и значительно повышается риск возникновения серьезных неполадок.

Это снова ошибочное мнение. Подвеска автомобиля страдает от плохих дорог и большой неподрессоренной массы, коррекция вылета в данном случае не несет никакой угрозы для автомобиля. Лучше задумываться о весе и прочности дисков.

Как узнать вылет диска

Если на ободе диска отсутствует маркировка о ЕТ вылете, его несложно рассчитать самостоятельно по формуле — ЕТ=(a+b)/2-b=(a-b)/2, где а – это расстояние между внутренней стороной диска и плоскостью его соприкосновения со ступицей, а b – ширина диска. На практике, для определения ЕТ вылета, есть несложный алгоритм. Снимаем диск с автомобиля и кладём его наружным ободом вниз.

• Кладём ровную рейку на обод и замеряем рулеткой расстояние от привалочной поверхности до нижнего её края. Получаем цифру тылового отступа (а — в нашем уравнении). Пусть это будет 114 мм.
• Переворачиваем колесо “лицом” вверх повторяем действия. Допустим, b — 100 мм.
• Вставляем данные в уравнение и получаем.

ЕТ=(а+b)/2-b=(114+100)/2-100=7 мм, что означает — центральная плоскость нашего диска отстоит от посадочной на 7 мм вовнутрь. Сравниваем полученные данные с расчётными параметрами производителя из инструкции к автомобилю, или из интернета.

Если диски уже куплены и сроки обмена прошли, а они не соответствуют заводским параметрам, можно попробовать применить специальные проставки, представляющие собой металлические диски, соответствующего привальному размера.

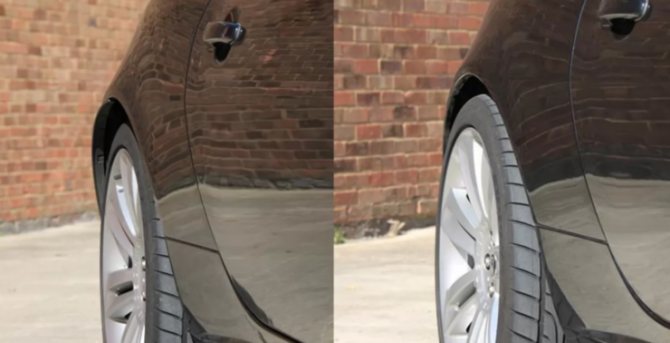

Пример: в чем разница вылета 45 и 50

Исходя из описанного выше определения, диск с вылетом ET50 будет глубже сидеть в арке, чем диск с вылетом ET45. Как это выглядит на автомобиле? Смотрите фото:

Помните, что у каждого автомобиля свои заводские показания вылетов. То есть диски с вылетом ET45 на одной машине, не будут также “сидеть” на машине другой марки.

Почему важно придерживаться заводских величин вылета

Даже незначительное отклонение от этого параметра от заявленных производителем величин, нежелательно допускать. Дело в том, что это влияет на условия, в которых придется работать всей подвеске и отдельным ее компонентам. Изменяя значение, нагрузка на них увеличивается, а это обязательно приведет к их досрочному выходу из строя. В то же время, в отдельных моделях автомобилей этот параметр вполне может быть отличным друг от друга. Просто конструкторы при проектировке автомобиля имеют дело с огромным количество разнообразных параметров, которые приходится подгонять, и от которых будут зависеть требования, которые предъявляются ко всей подвеске.

Даже масса двигателей уже оказывает свое влияние на подвеску, и эту нагрузку также необходимо учитывать. Конструкция должна обеспечивать максимальную надежность. При этом, должны быть сохранены не только уровень комфорта, но и управляемость самого транспортного средства. Увеличение расчетного значения вылета по отношению к заводскому вынуждает такое колесо в процессе эксплуатации глубже садиться на ступицу.

Из-за смещения центральной оси дисков неизбежно произойдет смещение рулевой оси. В результате изменятся параметры управляемости автомобиля, предусмотренные конструкторами. Ну и, как следствие — изменение моментов сил, оказывающих свое воздействие на подвеску, а это уже небезопасно для движения. На сегодняшний день, в продаже можно встретить проставки — специальные приспособления, которые позволяют монтировать диски с неоригинальным вылетом. Применять их или нет, пусть каждый решает для себя самостоятельно.

Сегодня мы с Вами могли убедиться, как определить вылет, насколько важным является параметр вылета диска, и почему этим не следует пренебрегать.
