Хруст при повороте руля в движении и на месте: признаки и причины

Что может хрустеть при повороте руля во время движения

В движении посторонние звуки, тем более хруст, особенно опасны. Их порождает не только мускульная сила водителя, но и суммированная с кинетической энергией автомобиля мощь двигателя. Такое сочетание быстро разрушит самую крепкую легированную сталь подшипников качения.

Их обоймы превратятся в лунный пейзаж, а тела качения – шарики или ролики быстро оквадратятся и будут расколоты на бесформенные куски металла.

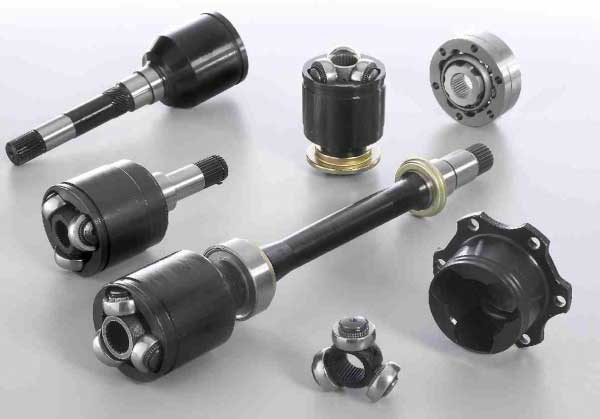

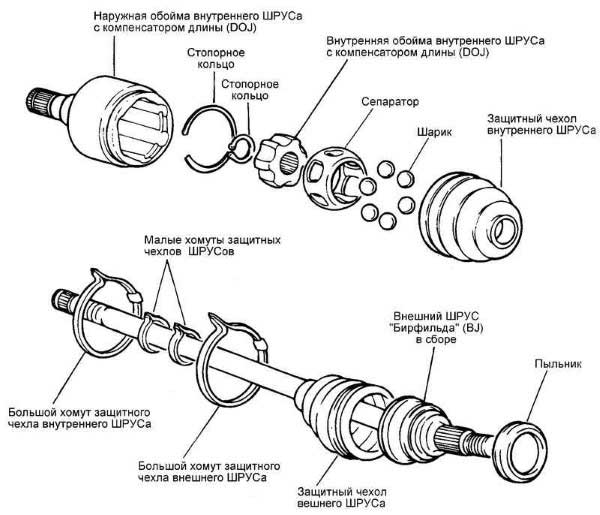

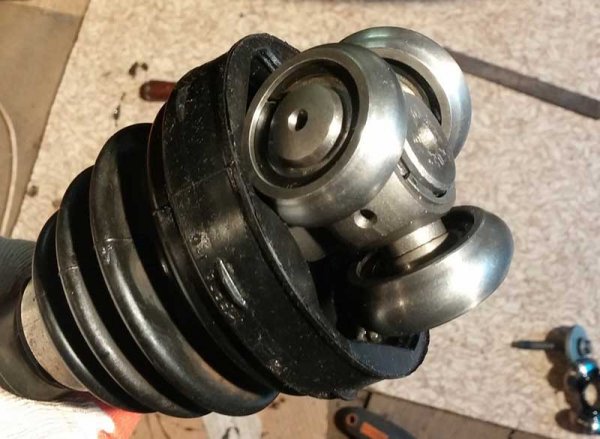

Неисправности в ШРУС

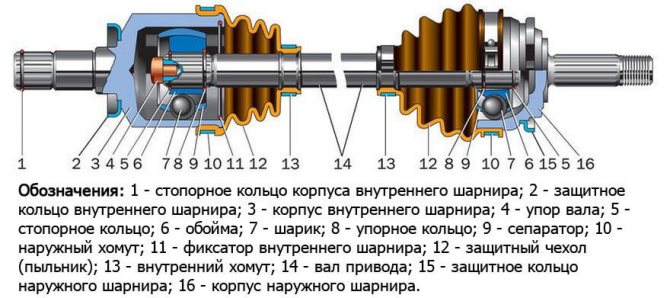

Шарниры равных угловых скоростей служат для передачи крутящего момента от редуктора ведущего моста к ступицам колес. Из-за работы подвесок углы работы ШРУС постоянно меняются.

Чтобы не было вибраций момента в такт вращения, угловые скорости не должны зависеть от изгиба шарнира. Поэтому ШРУС представляет собой тела качения в виде шариков или игольчатых подшипников, движущиеся по точно рассчитанным траекториям, задаваемым прорезями в обоймах.

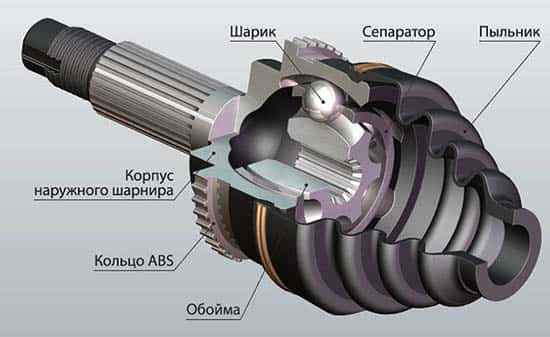

По сути это специализированный подшипник, все его составляющие присутствуют:

• внутренняя и наружная обоймы, отформованные во внутренней ступице шарнира и наружном корпусе;
• шарики или иглы, по сути являющиеся роликами;
• сепараторы, ограничивающие свободу тел качения;
• запас смазки в шарнире;
• наружные герметичные чехлы из прочного эластичного материала.

Технология производства подобных узлов была разработана не так давно из-за своей прецизионности, ранее применялись менее совершенные шарниры Гука (карданные сочленения), имеющие врожденную пульсацию передаваемого крутящего момента. Такая точность изготовления обусловила быстрый лавинообразный износ шарнира при нарушении геометрических размеров.

Как только движущийся по сложной траектории шарик встречает на своем пути выработку в беговой дорожке, возникает ударная нагрузка в точке перемены направления. Сталь не выдерживает, начинает деформироваться и крошиться.

Это и сопровождается характерным хрустом. Данный процесс можно считать базовым для описания всех прочих хрустов в дальнейшем рассмотрении их источников.

Громкость хруста будет зависеть от угла поворота шарнира между его входным м выходным валами. Отсюда и типовой метод диагностики на ходу.

При правом повороте на существенной скорости максимальный изгиб за счет крена кузова испытывает правый внутренний шарнир. Значит, если хруст усиливается – проблема в нем. И наоборот.

Наружный проверит еще проще. Он имеет максимальный угол даже без крена автомобиля при повороте колес и добавлении тяги. Хруст будет локализован на правой или левой стороне.

Ступичный подшипник

При быстром вращении, то есть на скорости, подшипник будет выть. Но сразу после трогания звук разрушающихся шариков еще не сольется в вой, будет слышен хруст.

Обычно до этого не доходит, воющий подшипник меняют, не дожидаясь хруста и сопровождающего его огромного люфта колеса со ступицей. Это опасно, колесо отделится, удержать его сможет только зажатый в суппорте тормозной диск.

Причины хруста при повороте руля на месте

В описанных случаях хруста на месте не будет, подшипники ШРУС и ступицы не работают. Значит искать причину надо в иных элементах ходовой части.

Поломка или трение в рулевом колесе

Привод рулевого редуктора включает:

• сам руль, его вал в колонке;
• подшипники;
• карданные шарниры;
• шлицевое соединение;
• пластиковую декоративную облицовку всего этого.

Часто бывает, что похрустывает именно последнее. Пластик со временем деформируется, при ремонтных работах нарушается состояние крепежа.

Того же можно ожидать при износе подшипников вала и карданного сочленения. Оно тут установлено для регулировки руля под водителя, по компоновочным соображениям, а также для складывания колонки при авариях.

Водитель работает рулем постоянно, поэтому изнашиваются даже такие с виду надежные узлы, а на валу колонки часто ставят еще менее надежные пластиковые втулки, всевозможные дополнительные узлы, электрическое оборудование.

Неисправность в рулевой рейке

В рулевом механизме, обычно называемом просто рейкой, тоже есть чему изнашиваться. Это:

• зубчатое сочленение ведущей шестерни с рейкой;
• устройство стабилизации зазора;
• подшипники входного вала;
• опорные втулки в местах выхода рейки из корпуса.

Задействованы также шарниры рулевых тяг (яблоки), расположенные сразу на выходе. Для ремонта можно использовать ремкомплект, но чаще механизм меняют в сборе или отправляют на переборку к специалистам.

Ремонт неисправности

ШРУС является не ремонтируемой деталью, а поэтому ремонт заключается только в полной замене. В целом для большинства автомобилей ШРУС стоит вменяемых денег, исключения могут составить марки премиальных брендов.

Хрустит ШРУС при низкой температуре, что делать

Как правило, при низкой температуре причиной хруста ШРУСов является некачественная смазка, которая не способна выполнять свои функции в большие морозы.

Производители автомобилей, поставляя свою продукцию в Россию, должны учитывать условия их эксплуатации.

Замерзлая смазка сковывает внутренние элементы гранаты, не попадает во все полости узла поэтому и появляется хруст.

В этот момент не нужно резко поворачивать и набирать скорость, через несколько километров (20-30) узлы прогреются и хруст пропадет сам собой.

Но проблема состоит в том, что внутренние гранаты прогреваются быстро, а вот внешние при сильно низких температурах могут не прогреться и хруст останется.

Бытует мнение (и не безосновательно), что проблема не только в смазке, но и в конструкции самого ШРУСа. Дело в том, что смазка, закладываемая в изделие, может не подходить для данной конструкции, при этом на других моделях авто она хорошо работает даже при температурах ниже -20 С.

Некоторые автовладельцы грешат на полиуретановые пыльники, которые могут стоять на некоторых марках автомобилей вместо резиновых. Мол на морозе они дубеют и издают звуки. Это спорное мнение, требующее проверки.

Решить проблему можно путем замены смазки, некоторые автовладельцы рекомендуют ЛМ47, VERYLUBE, XADO, они хорошо себя показала при низких температурах. Но тут какие-либо советы трудно давать, выбор на рынке огромный и мнения разняться.

Но, менять смазку нужно не просто запрессовывая ее под пыльник, а полностью снимать узел, разбирать его и максимально запрессовать новую смазку вместо старой в труднодоступные места. Именно эти места являются причиной хруста в сильный мороз, особенно это касается внешних гранат.

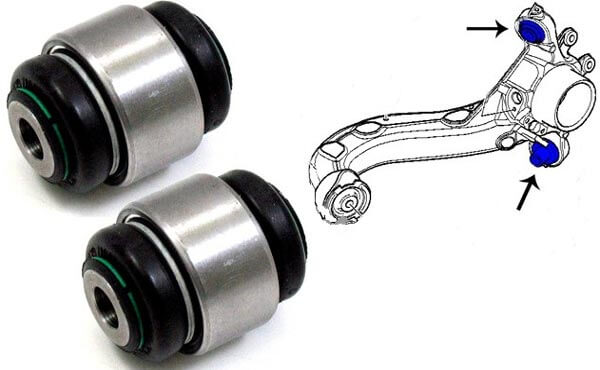

Пересыхание шарниров сайлентблоков

Данная неисправность чаще проявляет себя в жаркую сухую погоду. Поскольку сайлентблоки более чем наполовину состоят из резины, она пересыхает и деформируется. Пересыхание шарниров выражается в скрипящих и хрустящих звуках при движении на небольшой скорости, особенно по неровной дороге. Диагностировать проблему можно своими силами — достаточно снять сайлентблоки и провести визуальный осмотр. Трещины, проколы и другие повреждения указывают на то, что сайлентблоки пора менять — благо, они стоят совсем недорого. Если же резина целая, запчасти можно использовать и дальше. Как только жара на улице спадет, неприятные звуки прекратятся.

Диагностика стуков и скрежета при повороте руля

Перед визитом к автослесарю, стоит задать себе и найти ответы на следующие вопросы:

• какой именно шум слышен: скрип, скрежет, свист или стук, или любой другой звук;
• при каких обстоятельствах слышен шум? При повороте, вхождении в поворот, стоя на месте, или при других обстоятельствах?
• Наличие шума – это постоянное явление, или его провоцирует конкретное действие или явление? Будь то погода (дождь, жара), или излишняя загруженность машины;
• зависит ли появление шума от стороны поворота;
• существуют ли дополнительные проблемы, на которые следует обратить внимание?

Ответы на эти вопросы помогут опытному мастеру быстро и качественно определится с причиной шума.

Появился хруст при повороте руля: диагностика системы управления

Если в рулевом управлении автомобиля возникли определенные неполадки, следует незамедлительно исправить их, иначе промедление может привести к тому, что важнейшая система вашего авто даст определенные сбои и перестанет нормально функционировать. Если выходит из строя произойдет резко и прямо во время движения, то не исключены серьезные неприятности в виде потери управления и прочих не слишком удачных последствий. Хруст при повороте руля может означать несколько неполадок, каждой из которых стоит уделить особое внимание при диагностике. Самостоятельное исправление или обращение в специализированный сервис — это решать непосредственно вам. Машине обязательно потребуется хорошая диагностика, потому у сервиса в этом случае есть много преимуществ.

На хорошей станции обслуживания вам помогут провести действительно хорошее исследование каждого узла ходовой и рулевого управления, чтобы получить достоверные ответы на вопрос, что стал причиной хруста. Поворот руля затрагивает далеко не только рулевую рейку. В данном процессе включаются в работу рулевые наконечники, а также тяги, которые тянут за элементы ходовой части. Потому стук или хруст в руле далеко не всегда означает проблемы с рулевым механизмом. Это могут отдавать неприятности, связанные с ходовой частью. Сегодня мы рассмотрим три самые распространенные проблемы, дающие хруст при повороте рулевого колеса.

Рулевая рейка — хруст своеобразный и проявляется нечасто

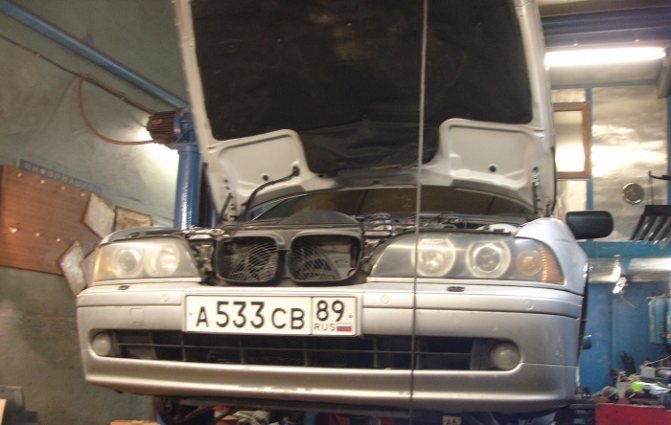

Некоторые модели BMW в конце 90-х годов имели определенную техническую тонкость — в них порой хрустели рулевые рейки. Это даже не поломка, просто у рейки была такая конструктивная особенность. Впрочем, у баварцев с рейками вообще никогда не складывались отношения. Но не у одних них этот узел вызывает определенные проблемы. Неполадки с рулевой рейкой случаются практически у всех машин, данный агрегат служит не более 250-300 тысяч километров. С таким ресурсом практически на каждом авто приходится сталкиваться с проблемами рейки. Тем более, в некоторых случаях механизм может выйти из строя гораздо быстрее. Главные признаки поломки рулевой рейки такие:

• хруст может быть во время всего хода рулевого колеса или на определенных промежутках при вращении;
• стуки слышны не просто под капотом автомобиля, а непосредственно в рулевом колесе, вибрация чувствуется на руках;
• на заглушенном двигателе во время проверки свободного хода рулевого колеса слышен стук в крайних положениях;
• меняются особенности рулевого управления, появляется тугость или наоборот чрезмерная легкость в повороте руля;
• возникают проблемы в управлении, не всегда авто реагирует на поворот руля должны образом.

Если такие проблемы присутствуют в вашем авто, следует поработать с рулевой рейкой. К сожалению, конструкция рулевого механизма на современных машинах такова, что в большинстве случаев рейку придется менять. Это важный момент, который стоит применять практически всегда. Ремонт рулевой рейки недолговечен, потому он может быть экономически невыгоден и не слишком приятен для дальнейшей эксплуатации. Рейку лучше всего поменять, причем сделать это самостоятельно в гараже может не получиться, особенно на автомобилях с гидроусилителем руля и прочими дополнениями к управлению.

Выход из строя рулевой рейки

Хруст при повороте руля на месте сопровождается вибрацией колес при езде по абсолютно ровному асфальту. Скорее всего, это связано с неисправностью рулевой рейки. Если руль туго идет в одну сторону, а в другую крутится как по маслу, с вероятностью 90% причина именно в рейке. Посторонние звуки идут не из-под капота, а непосредственно от рулевого колеса, которое при этом вибрирует. На свободном ходу авто при заглушенном моторе стук и хруст усиливаются в крайних положениях рулевого колеса.

Есть два варианта решения проблемы — отрегулировать рейку или заменить ее в связи с естественным износом. Подкрутить регулировочные болты можно самостоятельно. Если после этого руль продолжает хрустеть, нужно ехать на СТO. Во многих моделях авто ремонт этой запчасти считается нерентабельным, что связано с относительно низким сроком службы. Рулевая рейка рассчитана в среднем на 300 тыс. км. пробега, поэтому при выходе из строя выгоднее сразу ее заменить.

Почему слышен скрежет и как с этим бороться

Если при повороте руля слышен скрежет – это говорит об износе шарниров рулевой системы или передней подвески. Чтобы выяснить точную причину, стоит провести диагностику на СТО и заменить вышедшую из строя запчасть.

Шум может возникнуть при повороте руля: скрежет при движении, или когда машина стоит на месте. Причина этого шума кроется в неисправности опорных подшипников стойки или нижней шаровой опоры.

Если при повороте руля скрежет слышен в колесе, причин может быть много. Опытные водители советуют обращаться к автослесарю, загонять машину на смотровую яму и смотреть. Среди причин можно выделить:

• порвана резина на подвесном подшипнике кардана. В нее могут попасть камни, щебень;
• скрежет может проявляться при трении колодки об диски;
• еще одной причиной может быть разжатое стопорное кольцо.

В минусовую погоду, при повороте руля до упора, слышен скрежет из-за недостатка смазки. В этом случае поможет дополнительное нанесение смазки.

Распространенные причины возникновения скрипа при повороте руля

Приведем наиболее распространенные причины, почему слышится скрип при повороте рулевого колеса.

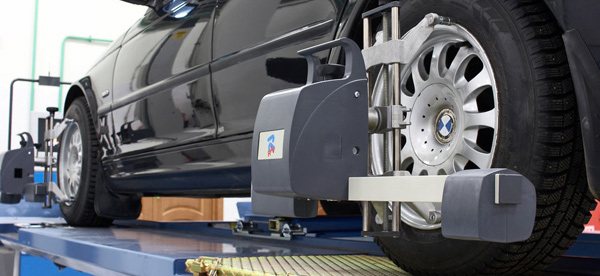

Неправильно выполнен сход-развал

Если скрип слышится от шин, и это преимущественно происходит, когда автомобиль стоит на месте, велика вероятность, что проблема в неправильной установке колес. В таком случае необходимо как можно быстрее произвести сход-развал, чтобы исправить проблему.

Неправильные углы установки колес негативно сказываются на резине, которая начинает изнашиваться неравномерно и выходит из строя гораздо быстрее, чем должна.

Скрипят сайлентблоки

Распространенная проблема, с которой часто приходится сталкиваться в жаркую погоду. Если при высокой температуре окружающего воздуха начали скрипеть сайлентблоки, это является первым «звоночком», что вскоре они выйдут из строя.

Скрип сайлентблоков в жаркую погоду обусловлен их высыханием. Поскольку основной рабочий материал сайлентблоков – это резина, при высокой температуре она «засушивается» и уменьшается в размерах, особенно если речь идет об относительно старых деталях.

Опасности в скрипе сайлентблоков нет до тех пор, пока деталь не порвется. Снимите сайлентблоки и внимательно осмотрите их на наличие трещин и различного рода повреждений. Если видимых проблем нет, можно установить их на место и продолжать ездить, надеясь, что вскоре температура воздуха опустится ниже, и скрип пропадет.

Обратите внимание: Для многих современных автомобилей можно найти сайлентблоки, выполненные из полиуретана, который не подвержен проблеме «высыхания» в жару

Скрипят подшипники

Если из поворотного кулака слышится скрип, писк или треск при вращении рулевого колеса, скорее всего это говорит о проблеме с подшипниками. Они ведут себя подобным образом, если для их грамотной работы недостаточно смазки или в подшипнике оказался песок (или другой инородный элемент).

Скрип подшипника необходимо как можно быстрее устранить, чтобы деталь полностью не вышла из строя. Для этого снимите подшипник и осмотрите его на предмет наличия повреждений. Если они не найдены, то смажьте деталь, установите ее на место и отрегулируйте.

Обратите внимание: Когда скрип подшипника вызван попаданием в него инородных элементов, обязательно найдите причину попадания их в деталь

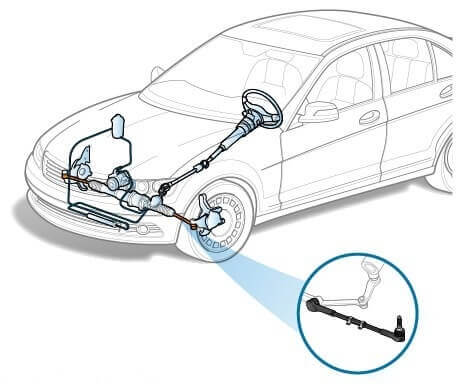

Скрипит рулевая рейка или рулевая колонка

Определить скрип рулевой колонки достаточно просто по характерной вибрации, которая также будет возникать при вращении рулевого колеса. Чаще всего скрипит муфта рулевой колонки, и подобная проблема типична для автомобилей, которые были неудачно восстановлены после серьезного ДТП. Данная проблема, если шум несильный, не сказывается на качестве работы рулевого механизма, поэтому можно продолжать эксплуатировать автомобиль. Исправить ситуацию можно только заменой рулевой колонки.

Также скрип может доноситься из сочленения рулевой рейки и колонки, если они плохо отрегулированы или имеет место быть сильный износ. В зависимости от модели автомобиля, данная проблема решается разными способами. Чаще всего имеется возможность отрегулировать механизм.

Скрипят наконечники рулевой тяги

Из-за повреждения пыльников в палец наконечника рулевой тяги попадают инородные элементы, что приводит к появлению скрипов, как во время поворота рулевого колеса, так и при преодолении препятствий. Чтобы определить наличие проблемы, нужно осмотреть наконечники, и если в них действительно попал песок или другой инородный предмет, потребуется выполнить замену, при этом менять их рекомендуется парно.

Скрипит пластиковый кожух

Каждый водитель знает, что при активной эксплуатации автомобиля не самой лучшей сборки, со временем появятся «сверчки». Они представляют собой скрипы передней панели, в том числе и рулевого кожуха, выполненного из пластика. Решается данная проблема различными способами, в зависимости от модели автомобиля.

Если были осмотрены все детали, описанные выше, и выяснить причину скрипа не удалось, также рекомендуется проверить ремень привода гидроусилителя и тормозные элементы, особенно колодки и диски.

Шрус — один из вероятных виновников хруста руля

Рулевой механизм не так часто издает звуки, похожие на хруст, а вот для шруса — это главный показатель возможной неполадки. Потому первым стоит проверить именно эту поломку. Если хрустит при повороте именно в движении, значит, в 90% случаев виновником будет шрус, также именуемый гранатой. Этот механизм имеет прямое соединение с рулевым механизмом. При повороте руля на максимально возможный угол и равномерном небыстром движении при поломанной гранате происходит хруст, который со временем усиливается. Бороться с этой проблемой можно только заменой, которая выполняется достаточно сложно. Последствия несвоевременного ремонта могут быть следующие:

• постепенный полный выход из строя гранаты и отказ этого узла от выполнения своих функций;
• колесо при повороте начинает проскакивать или притормаживать, в зависимости от характера поломки;
• хруст увеличивается и уже не кажется столь безобидным для водителя и пассажиров автомобиля;
• вместе с хрустом появляется небольшое подскакивание автомобиля при повороте на максимальный градус;
• тяга от двигателя имеет все шансы просто вылететь из крепления с колесом, что сделает дальнейшее движение невозможным;
• при резком выпадении гранаты со своего рабочего места возможен перепад нагрузки на двигатель.

Не следует доводить до такой стадии поломки и проверять, что же на самом деле может случиться с силовым агрегатом. Намного лучше просто устранить причину хруста и забыть о том, что такая проблема присутствовала. Немногим автомобилистам доводилось ощущать на себе, что значит слишком запущенная проблема со шрусом, и отзывы об этом опыте не самые лестные. Если во время поворота в вашем автомобиле возникает хруст в районе рулевого управления или отчетливо на колесах, стоит просто заменить гранату на новую. Это делается на любом сервисе, который обслуживает вашу марку автомобилей.

Ходовая часть, подшипники и прочие редкие варианты хруста

Когда вы проверите все возможные варианты причин хруста при повороте, можно будет смело утверждать, что проблема кроется только в ходовой части. Конечно, найти неполадки ходовой достаточно сложно, для этого тоже лучше пользоваться профессиональной диагностикой. Хруст — это прерогатива подшипников, но единственным типом данного элемента в ходовой части, который может хрустеть, является подшипник ступицы. Впрочем, они чаще гудят при выходе из строя на определенной скорости, чем хрустят. Если вы хотите провести диагностику ступичных подшипников можно сделать это следующим образом:

• поднимите одну сторону в передней части машины на домкрат и хорошо закрепите авто подставками;
• поставьте машину на ручной тормоз, а также убедитесь в том, что три колеса плотно стоят на основе;
• сядьте за руль или посадите вашего помощника, чтобы он выполнил определенные действия для раскручивания колеса;
• после этого нужно завести автомобиль, включить вторую скорость и плавно отпустить педаль сцепления, придав немного газу;
• обратите внимание, такие действия нельзя проводить на машинах с полным приводом и блокировкой межосевого дифференциала;
• после этого нужно заглушить двигатель и позволить колесу крутить с достаточно высокой скоростью;
• если подшипник на этом колесе неисправен, он обязательно скажет вам об этом обильным гулом;
• при исправном подшипнике будет слышно лишь звук трения металлических деталей подвески.

Это достаточно простой способ диагностики ступичных подшипников, который не потребует слишком много времени. Для реализации такого теста не обязательно иметь помощника, можно провести все тесты самостоятельно. Для этого нужно быстро выйти из авто во время того, как колесо крутиться. Лучше всего гул из поломанных подшипников слышен именно возле колеса. Впрочем, иногда ступичные подшипники гудят на весь гараж, тогда их лучше заменить, пока не поздно. Полностью рассыпавшиеся ступичные подшипники станут причиной серьезных неполадок во всей ходовой части. Потому стоит обратить особое внимание на исправление проблем при наличии таковых. Предлагаем посмотреть небольшое видео, рассказывающее о причине и устранении проблемы со стуком и хрустом при повороте руля:

Подвеска, подшипники, ходовая часть

Если после проверки механизмов, которые рассмотрены, причина хруста не выяснена, то необходимо произвести последующую диагностику нижних узлов машины. При этом не следует откладывать эту работу, так как хруст может перейти в серьезные отрицательные последствия, не сопоставимые с безопасностью движения на автомобиле.

При повороте рулевой колонки может хрустеть подшипник ступицы. Но чаще всего он гудит при достижении автомобилем некоторой величины скорости. Это состояние проверяется легко. Для этого необходимо совместно с помощником произвести следующие действия:

1. Проверяемое колесо поднять на домкрате или подъемнике. В это время автомобиль следует зафиксировать противооткатными упорами.
2. Отжать как можно больше привод ручника и убедиться, что остальные колеса прочно находятся на земле
3. Запустить мотор и включить вторую передачу, отпустить педаль сцепления.
4. Дождаться, пока вывешенное колесо наберет обороты, переключиться на нейтральное положение, заглушить мотор и слушать звуки, исходящие от вращения колеса.
5. Если подшипник ступицы неисправен, то он будет хрустеть или гудеть до момента остановки. Если подшипник исправен, то будут слышны только звуки трения деталей подвески между собой.

Производить эту процедуру разрешается только на автомобилях с передним приводом, без наличия полного привода или возможностью блокировки дифференциала.

Своевременное обнаружение и устранение неисправности, связанной с возникновением хруста и появлением различных звуков, может увеличить срок работы соответствующих узлов, которые способны выйти из строя при неисправности. При быстром выявлении поврежденного чехла ШРУСа можно быстро заменить его, и защитить гранату от проникновения в нее пыли и песка, что значительно меньше требует финансовых затрат.

Также, если при повороте рулевого колеса слышен хруст, и вы быстро его обнаружили, этим вы сделаете свою жизнь более безопасной. Поэтому, необходимо периодически проверять состояние автомобиля, что значительно дешевле производства ремонта, и замены дорогостоящих деталей.

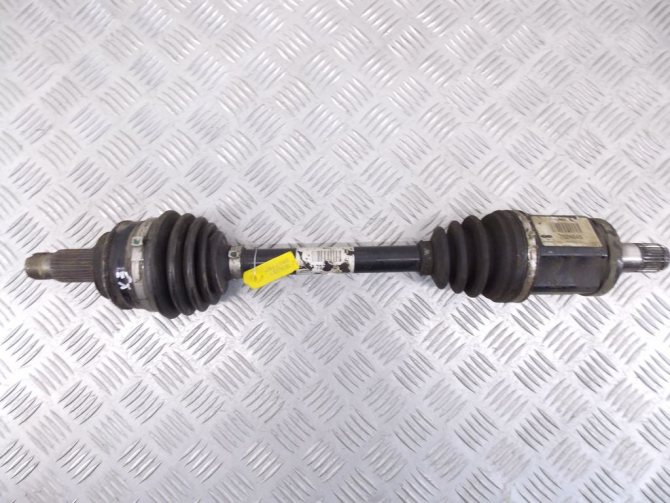

Как узнать, какой ШРУС хрустит

На каждом колесе имеется по два шарнира: внутренний и внешний. Это существенно усложняет процесс диагностирования, так как стоят они рядом, поэтому на слух определить, какой из компонентов издает звуки, практически невозможно. Узнать, какой ШРУС хрустит (внутренний или наружный), вам помогут несколько советов:

1. Заглушите транспортное средство, а затем с помощью фонарика найдите оси шарниров. Поочередно без приложения больших усилий подергайте их. Если люфта не обнаружено, значит, деталь полностью исправна. При образовании большого количества выработки ваши действия приведут к хрусту, что и поможет диагностировать поломку конкретного шарнира.
2. Второй способ позволяет диагностировать поломку внешнего шарнира. Необходимо выехать на ровную дорогу, а затем вывернуть колеса в сторону до упора. Если в этот момент вы услышите характерный звук, значит проблема во внутреннем ШРУСе. Изношенной является левая деталь при звуке во время поворота направо. С правой деталью будет звук при повороте влево. Это связано с тем, что при повороте вся масса автомобиля приходится на противоположную сторону от поворота.

Причины неисправности ШРУСа

• естественный износ детали
• заводской брак, низкое качество металла
• нарушение правил установки ШРУСа
• нехватка/отсутствие графитовой смазки

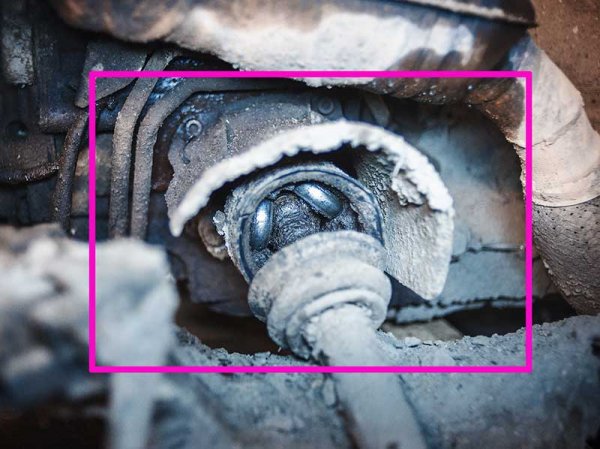

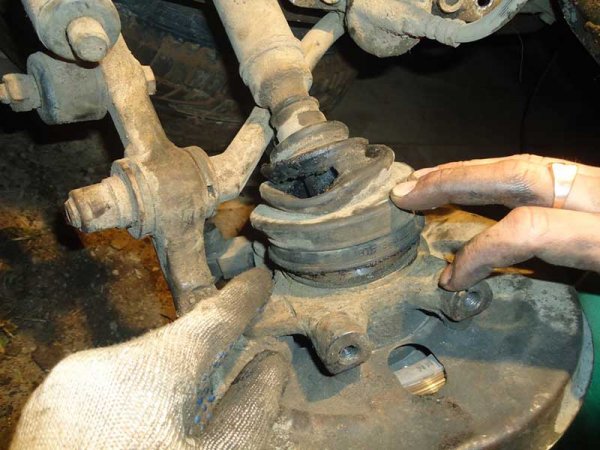

• поврежденный пыльник, попавшая внутрь грязь и влага
• агрессивное вождения, езда с вывернутыми колесами на скорости
• плохое дорожное покрытие
• сильный удар – авария, столкновение с бордюром и др. повреждения подвески

Если ШРУС выходит из строя, владелец слышит характерные пощелкивания и хруст при вывернутых до упора колесах. Например, во время парковки. Но так как на каждое колесо приходится по два шарнира, важно узнать, какой именно ШРУС вышел из строя: внешний или внутренний, правый или левый?

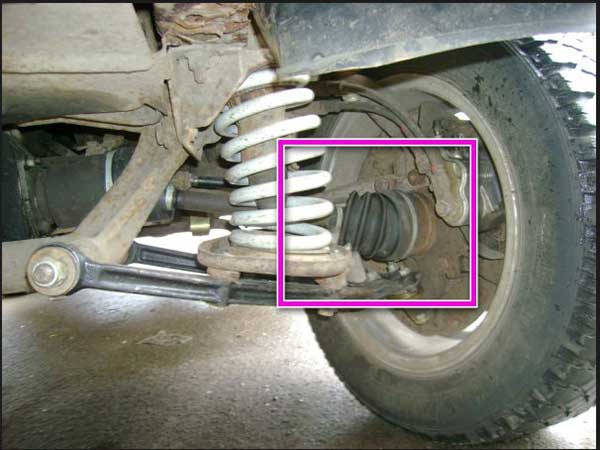

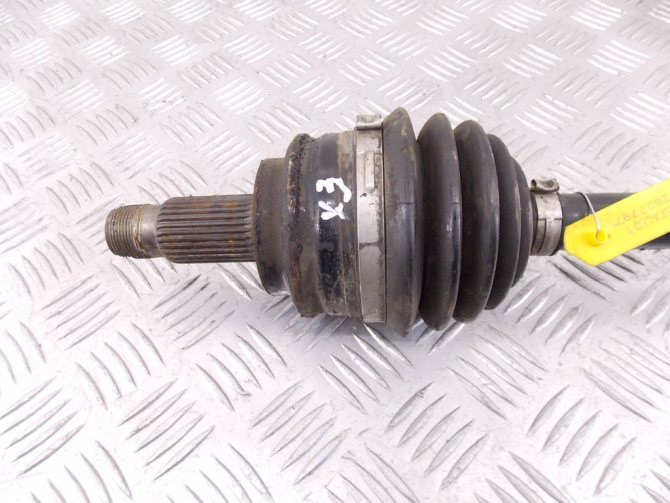

Проверка внешнего ШРУСа

Диагностику неисправного ШРУСа начинают с проверки наружных «гранат». Рассмотрим признаки износа детали.

• Ритмичный стук со стороны одного из колес при сильно вывернутом руле
  Для точной диагностики нужно найти ровную площадку, открыть окна и с полностью вывернутым рулем резко тронуться с места. Через открытые окна или с помощью помощника владелец услышит характерный треск, причем он будет раздаваться в такт оборотам колеса.
  При повороте машины влево хрустит правый наружный ШРУС, ведь на него приходится большая масса машины и соответственно нагрузка. И наоборот, если хруст раздается при повороте направо, проблема с левой «гранатой».
• Небольшие щелчки при ускорении по прямой / несильные толчки в начале разгона

Если ШРУС стал шуметь даже без вывернутых колес, проблема уже запущена, колесо начинает заедать при вращении. Тихие щелчки при ускорении и несильные толчки, напоминающие поведение неотбалансированных колес – признак того, что «гранату» нужно менять как можно быстрее, иначе в какой-то момент колесо заклинит и машина потеряет управляемость.

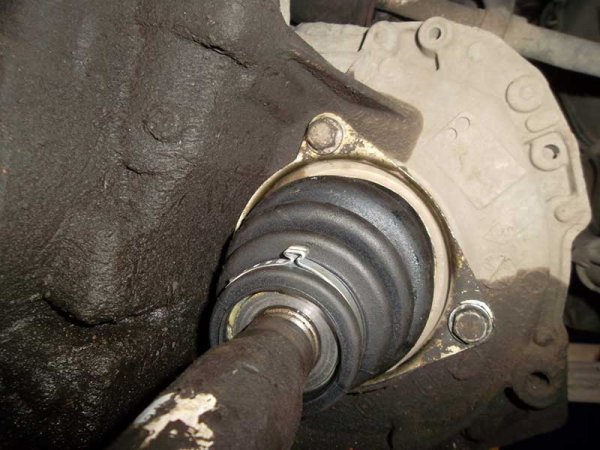

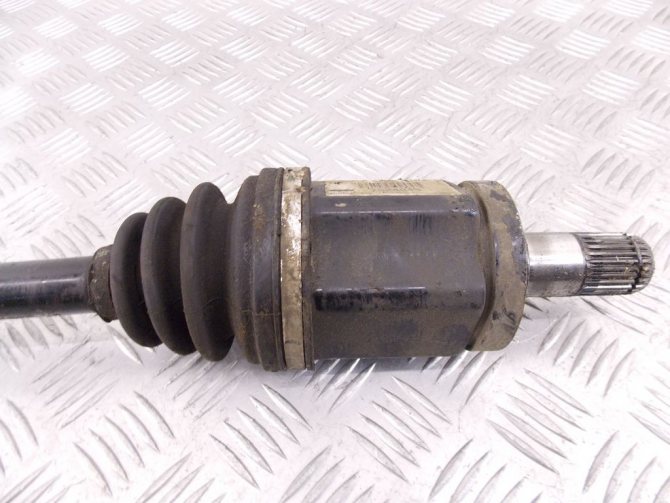

Проверка внутреннего ШРУСа

• Мелкая вибрация при разгоне по прямой
  Классический признак износа внутреннего шарнира – когда при наборе скорости и особенно при разгоне с места, когда двигатель раскручивает карданный вал с холостого хода, владелец ощущает мелкую вибрацию, которая передается на кузов.
  Этот случай похож на вибрации кузова из-за кривых колесных дисков и резины. Но отличие в том, что в случае с неисправностью внутреннего ШРУСа руль не раскачивается, остается на месте, его слегка потряхивает в тон вибрации кузова.
  Если карданный шарнир (внутренний ШРУС) изношен, нужно срочно его заменить, потому что он может вывести из строя весь кардан.
• Щелчки при езде по неровной дороге
  Как мы помним, внутренний ШРУС выдает свое плачевное состояние только при максимальных углах работы. Поэтому для точной диагностики нужно выбрать участок для прямолинейного движения с канавами или ямами по пути.
  Въезжая поочередно правым и левым колесом в углубление дороги, опуская таким образом колесо ниже уровня кузова, владелец по характерным щелчкам и похрустыванию определит, какой из внутренних ШРУСов неисправен.
• Хруст при загруженной задней части машины

Необходимо утяжелить зад переднеприводной машины – посадить много пассажиров, загрузить багажник так, чтобы передняя часть кузова приподнялась. В результате ось внутреннего шарнира изогнется. Затем начать движение и прислушаться: хруст скажет о неисправности детали.

Универсальная диагностика ШРУСов

Метод поможет точно определить, какой именно ШРУС требует замены.

Производят диагностику так:

• колеса выставляются ровно, переднее колесо вывешивается на домкрат
• затягивается «ручник», на МКП выставляется нейтральная передача
• запускается двигатель
• водитель начинает трогаться с места, выжимая и припуская сцепление и подгазозывая – пока вывешенное колесо не начинает вращаться
• водитель медленно притормаживает, чтобы создать нагрузку ШРУСу.

Если неисправен внутренний шарнир, он выдаст себя характерным стуком справа или слева. Если внутренние ШРУСы нормальные, автомобиль начнет глохнуть.

То же самое проверяется для другого колеса.

Затем нужно:

• вывернуть руль до упора влево, медленно выжимать педаль тормоза.

Если неисправен внутренний шарнир, он продолжит постукивать, но к этому звуку добавится хруст наружной левой «гранаты».

• вывернуть руль до упора вправо, медленно жать на тормоз.

По аналогии с проверкой левых ШРУСов проверяются правые.

Как избежать поломки шруса

На самом деле все довольно просто. Нужно бережней относится к своему автомобилю, периодически заглядывать под него и проверять целостность пыльников. Если на нем появились серьезные трещины – то лучше его заменить, хотя иногда он и с трещинами еще долго ходит. Так же стараться не давить тапку в пол со светофоров и тем более не давить тапку в полу при вывернутом руле. Данная деталь довольно дорогая, на моей старой Skoda Octavia Tour 2008 стоимость оригинальной детали составляет 40 000 рублей, качественный заменитель от SKF – 4500 рублей. Китайскую поделку рекомендую не ставить, так как проходит она вообще не долго.

Совет тем кто не хочет вкладываться при хрусте наружного шруса: если Вы внимательно смотрели картинки и видео, то заметили что сепаратор и корпус шруса работают по большей части на одну сторону и соответственно выработка появляется с одной стороны этих деталей. Т.е. если шрусы поменять местами, предварительно их почистив и смазав, то хруст пропадет на какое-то время, но появится при движении задним ходом. Я конечно не рекомендую так желать, но это как временный выход из ситуации.

Хрустит ШРУС – чем это опасно

С неисправным ШРУСом можно ездить, и ездить долго. Некоторые владельцы умудряются проехать с такой неисправностью не один десяток, а то и сотню, километров.

Но важно понимать, что длительная нагрузка на и так неисправный шарнир вызовет еще большие повреждения, соответственно стоимость запчастей для ремонта и замены и работы мастера будет выше. А в запущенных случаях неисправный ШРУС грозит серьезными проблемами:

• выход из строя коробки передач. При поломке внутренного ШРУСа его роликовые подшипники буквально рассыпаются, металлическая стружка и детали попадают в картер коробки передач, смешиваются с маслом и перемалываются шестернями КП, что выводит из строя весь узел.
• заклинивание, обрыв. ШРУС может перестать вращаться. Например, при прохождении поворота на скорости. И водитель потеряет контроль над машиной в принципе. А вместе со ШРУСом ломается полуось.
• разлом обоймы – неисправный наружный ШРУС может просто рассыпаться, причем в движении. На дороге это чревато аварией с непредсказуемыми последствиями.
• разрыв вала или полуоси. В таком случае коробка передач будет крутить вал и полуось, но крутящий момент не попадет на ведущие колеса. Соответственно, машина ехать не будет.

Вот почему решение проблем с хрустящим ШРУСом нельзя откладывать.

Ремонт или замена?

Если обнаружить недостаток графитовой смазки и повреждения пыльника на самой ранней стадии, ремонт ШРУСа ограничится заменой того и другого и промывкой шарнира от попавшей грязи. Это самый оптимальный вариант.

И самый дешевый – многие автовладельцы меняют пыльник ШРУСа и смазку самостоятельно.

Для ранней диагностики автовладельцам нужно хотя бы раз в 5 тыс. км пробега загонять машину на смотровую яму, где можно увидеть целостность пальников и наличие смазки под ними и на близких поверхностях.

Но если сам механизм ШРУСа поврежден, ремонтировать его вряд ли кто-то возьмется. Сама конструкция шарнира не предполагает адекватного восстановления – деталь придется менять.

Последствия

Если ШРУСы хрустят или стучат, то в конечном итоге произойдет их разрушение.

Хорошо если шарнир просто рассыплется, в этом случае автомобиль просто теряет возможность передвигаться, но бывает так, что во время разрушения узел заклинивает, что чревато уже очень серьезными последствиями, поскольку при заклинивании автомобиль теряет управление.

Виды ШРУСов, их конструктивные особенности

Наибольшее распространение в конструкции переднеприводных легковых автомобилей получили два вида ШРУСов – шариковые и трипоидные.

Первые зачастую используются с внешней стороны, вторые – в качестве внутренних шарниров. На некоторых моделях могут также устанавливаться исключительно шариковые устройства.

Конструкция указанных видов ШРУСов отличается, причем существенно. Трипоидый узел состоит из внешнего корпуса определенной формы, на котором имеется концевик приводного вала (благодаря ему привод соединяется с КПП).

В корпусе установлен трипоид с роликами, посаженный посредством шлицевого соединения на вал привода.

Шариковые ШРУСы по конструкции частично похожи на обычные подшипники – есть две обоймы, между которыми располагаются шарики в сепараторе.

Внешняя обойма узла является ее корпусом, на котором закреплен еще один концевик вала (он устанавливается в ступицу колеса). Внутренняя обойма посредством шлицевого соединения посажена на приводной вал.

Передача усилия от внутренней обоймы на внешнюю в таком шарнире осуществляется шариками, которые располагаются в специальных проточках на рабочих поверхностях обойм.

Эти же проточки позволяют шарикам перемещаться продольно, тем самым обеспечивается передача вращения при расположении приводного вала и концевика под углом относительно друг друга.

Трипоидный ШРУС конструктивно проще, а значит и надежнее, но используется он только в качестве внутреннего шарнира. Обусловлено это его эксплуатационными характеристиками – в них допускаются значительные продольные перемещения трипоида относительно корпуса (обеспечивает изменение длины привода), но при этом он ограничен по углу поворота концевика относительно вала.

В шариковых же шарнирах угол поворота значительно больше, поэтому он лучше подходит для использования с внешней стороны привода, но такой узел не обеспечивает значительные продольные перемещения.

Из-за более сложной конструкции, очень жестких условий эксплуатации и места расположения (возле колеса) шариковые ШРУСы больше подвержены износу и неисправностям, они меньше размером трипоидных аналогов.

Оба вида ШРУСов выполнены с высокой точностью, поэтому люфты в них отсутствуют. Но во время эксплуатации авто рабочие поверхности шарнира постепенно изнашиваются, что приводит к появлению люфтов, которые и являются основной причиной неисправности узла. Усугубляет ситуацию с износом попадание внутрь шарнира грязи.

Как уже отмечено, ШРУСы являются достаточно надежными и способны отработать значительный срок, но при условии их правильной эксплуатации. Эти шарниры очень чувствительны к загрязнениям. Пыль и песок, попавшие внутрь узла, действуют как абразив, существенно ускоряя износ рабочих поверхностей.

Для защиты шарниров от грязи используются пыльники. Но эти резинотехнические элементы и являются «слабым местом» ШРУСов.

Резина сравнительно легко рвется, на нее воздействует окружающая среда, приводя ее к «старению» и растрескиванию материала. Особенно подвержены негативным воздействиям пыльники наружных шарниров.
