Как проверить утечку тока на автомобиле (мультиметром): какая потеря тока в аккумуляторе считается нормой

Основные причины повышенной утечки

Чтобы проще было понять суть проблемы, можно ввести аналогию аккумулятора с классическим бассейном с несколькими трубами из математической задачи. По одной трубе вода в бассейн втекает – это ток заряда. По другой (или нескольким) вода вытекает. Это разрядный ток, или сумма токов ко всем потребителям. Если зарядный ток намного превышает разрядный, бассейн будет наполняться до краев, и в любом случае в нем будет в наличии вода (запас энергии) для питания потребителей. Если выходных труб много или расход по ним больше (много нагрузок с высокой мощностью потребления), то уровень воды будет пополняться медленно, или вообще будет только снижаться (если ток разряда будет больше тока заряда). Поэтому причины ситуации, когда аккумулятор разряжается, можно разделить на две группы:

• недостаточно энергии заряда (мало воды поступает в бассейн);
• чрезмерный ток разряда (много воды расходуется).

Для дальнейших поисков неисправности важно определить изначальный фактор неправильной работы системы электроснабжения.

АКБ не успевает заряжаться

Аккумулятор заряжается тем быстрее, чем выше зарядный ток (и одновременно ниже разрядный). Этот зарядный ток задается разностью напряжений между бортсетью автомобиля и зажимами аккумулятора (10,8..12,6 вольт в зависимости от уровня заряда). Главным источником электроэнергии в машине является генератор – он обеспечивает машину энергией во время движения (аккумулятор работает при запуске двигателя и во время стоянки с заглушенным мотором). Хотя напряжение генератора стабилизировано с помощью регулятора, оно все же имеет допустимые пределы, которые в норме составляют от 13,5 до 14,5 вольт. Фактический уровень зависит от нагрузки и от оборотов двигателя, большее значение соответствует более высокой частоте вращения, более низкое – холостому ходу. По этим причинам АКБ на холостых оборотах заряжается медленнее.

Зависимость максимального тока генератора от оборотов.

К тому же генератор выходит на номинальную мощность при определенных оборотах, которые всегда выше холостых. Поэтому оптимальный режим для подзаряда батареи – постоянная равномерная езда. В городских условиях это не всегда достижимо, поэтому в обстановке перманентных пробок складываются не самые благоприятные условия для восстановления уровня энергии в АКБ. А если при этом еще включены мощные нагрузки (световое оборудование, аудиосистема и т.п.), может получиться так, что расход энергии превысит приход, и батарея вместо заряда будет подпитывать бортсеть и разряжаться (в лучшем случае заряжаться крайне медленно).

Другой вариант – некоторые водители при остановках в пробках, на железнодорожных переездах, у светофоров и т.п. любят глушить двигатель. Это на самом деле дает некоторую экономию топлива, но пусковой ток даже при горячем моторе составляет десятки ампер. Пусть процесс запуска длится несколько секунд, но если это делать часто, то энергия аккумулятора будет расходоваться в повышенном режиме. В сочетании с остальными факторами (мощные потребители, езда в пробках и т.п.) это может привести к превышению разряда над зарядом.

Неисправная проводка или генератор

Бывает так, что генератор выдает пониженное напряжение, которого перестает хватать для нормального подзаряда АКБ. В большинстве случаев причин неисправностей две:

• вышел из строя регулятор напряжения;
• выгорел диод (или несколько) в выпрямителе генератора (в диодном мосте).

В этих случаях проблема легко диагностируется и лечится заменой неисправного элемента.

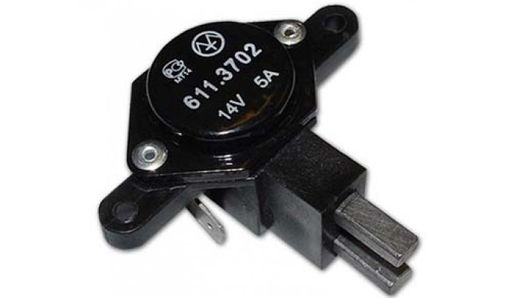

Регулятор напряжения генератора.

Могут быть и прочие неисправности – например, подклинивание (или полное заклинивание) подшипника источника электроэнергии. В этом случае, скорее всего, будет слышен характерный свист проскальзывания ремня привода генератора. А в целом понижение напряжения бортсети можно заметить по уменьшению яркости осветительных приборов и сбоям в работе автомобильной электроники. При первых подозрениях надо замерить напряжение на клеммах генератора. Если оно ниже нормы, генератор вообще может превратиться из источника энергии в потребителя, усугубляя проблему.

Другая причина, по которой подзаряд может замедлиться или отсутствовать вообще – окисление контактов силовой цепи. Это может привести к росту переходных сопротивлений, увеличению падения напряжения в месте контакта, как итог – уменьшение напряжения на потребителях. Наибольший эффект дают окисленные контакты на клеммах аккумулятора, генератора. В меньшей степени – на терминалах стартера и втягивающего реле. В последнем случае процесс пуска может затянуться, что приведет к большему разряду АКБ.

Большое потребление при выключенном зажигании

Часть потребителей в машине запитана всегда, даже когда двигатель остановлен и зажигание выключено. Если таких нагрузок слишком много, аккумулятор разрядится быстрее, ему потребуется длительная зарядка во время езды. Иногда в результате ошибки некоторые потребители подключаются в обход замка зажигания – например, активные антенны для радиоприема, сервисные устройства и т.п. Они также могут создавать проблемы с уровнем запаса энергии в АКБ.

Определение места утечки тока

Чтобы найти ток утечки, потребуется определить, какой из потребителей не работает в штатном режиме, для чего потребуется обследовать всю электрическую систему автомобиля.

Сначала еще раз убедитесь в том, что все электрооборудование отключено, например, магнитола, включенная в режиме ожидания может потреблять ток до 0,3 А. При этом мультиметр оставляем подключенным к разомкнутой минусовой клемме аккумулятора.

Убедившись, что все электрооборудование отключено, можно приступать к дальнейшей проверке. Для этого нужно найти коробку с предохранителями и схему их цепей. Самостоятельно запомнить то, за какие потребители отвечает каждый из предохранителей нереально.

Поэтому просто вынимаем каждый предохранитель по очереди, продолжая замер утечки тока мультиметром. Если показания не меняются, значит, можно устанавливать предохранитель на место, поскольку через его цепь ток не утекает. Если после изъятия предохранителя показания тестера нормализовались, то есть ток понизился до 0,08 А и ниже, нужно отметить этот предохранитель и узнать по схеме, за какие потребители он отвечает.

Далее нужно продолжить работу методом исключения. Для этого предохранитель вставляется обратно,  внимательно обследуются все потребители, запитанные от него . Для этого они последовательно отключаются, а цепь соединяется напрямую. На том потребителе или проводе, где показатели тока нормализовались, и происходит утечка. Тогда этот элемент подлежит ремонту или замене. Нередко случается утечка на клеммах предохранителя, которые заржавели и окислились, поэтому обследование  начинайте с колодки предохранителей.

Причины, по которым может быть утечка тока, или почему разряжается аккумулятор

Распространенная причина появления утечки — проблемы с одним из потребителей. Рассмотрим каждый из вариантов подробнее.

Магнитола

В большинстве случаев именно автомагнитола является проблемой для автовладельцев. Это объясняется наличием энергонезависимой памяти, в которой хранятся настройки пользователя.

Потеря питания приводит к тому, что владелец вынужден снова выставлять все параметры.

Причина утечки может быть в следующем:

1. Неисправность. В случае поломки нормальный ток утечки (около 10 мА) существенно возрастает. Причиной может быть замыкание, выход из строя какого-то элемента и прочие проблемы. Решением неисправности может быть замена или ремонт.
2. Неправильное подключение. В погоне за дешевизной автовладельцы часто обращаются к начинающим мастерам. Из-за отсутствия опыта они ошибаются при соединении устройства, что приводит к дополнительным утечкам. Оплошность может иметь место при подключении сигнализации или другого дополнительного оборудования.

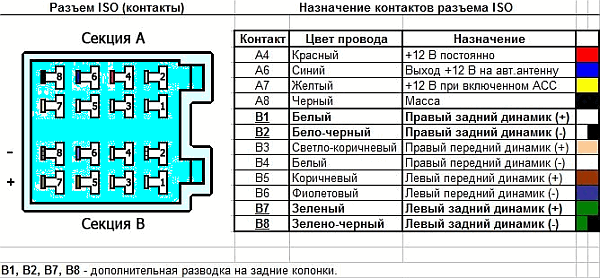

Обозначения и расшифровка проводов магнитол

Охранная система

Сигнализация продолжает работать даже при отключении двигателя и остальных потребителей тока. Именно этот узел часто становится причиной утечек и приводит к разряду АКБ во время стоянки.

Во многих охранных системах имеется передатчик, который отправляет и получает сигналы от брелока. В качестве дополнительных потребителей также выступают системы GSM и GPS, а также другие устройства, нуждающиеся в питании. Многие заводы-изготовители охранных систем стараются снизить потребление, когда устройство переводится в режим защиты.

Причиной завышенного потребления тока могут быть как особенности модели (старая версия или ошибки разработчиков), неправильное подключение мастера или неисправность.

Завышенную утечку тока можно определить только опытным путем одним из рассмотренных ниже методов.

ЭБУ

Блок управления двигателем всегда потребляет определенный ток. Это актуально даже в том случае, когда устройство исправно. В таком случае утечка будет превышать не больше 1-5 мА. В случае повреждения токи могут быть значительно выше.

Стартер

Исправный стартер потребляет энергию только при повороте ключа зажигания и пуске двигателя. В ином случае на этом узле нет тока утечки даже при наличии на клеммах напряжения. Исключением может быть только неисправность, но такая поломка обязательно себя проявит.

Генератор

В обычном режиме на генератор всегда приходит «плюс» от АКБ. В случае повреждений это устройство может быстро разрядить аккумуляторную батарею. Если генератор целый, он принимает не более 3-5 мА.

АКБ

При загрязнении клемм аккумулятора возможна дополнительная утечка тока. Параллельно стоит помнить о таком факторе, как саморазряд АКБ.

Последняя проблема происходит на фоне износа пластин или ухудшения качества рабочей жидкости в батарее.

Чем старее АКБ, тем выше у него ток утечки. При подключенных проводах этот параметр может достигать 4% в день.

Забытые устройства

Распространенная ситуация, когда автовладелец забыл выключить какой-либо прибор из прикуривателя. Это может быть регистратор, навигатор, мобильный телефон или что-то еще. В таком случае устройство «вытягивает» ток без какой-либо пользы. Результатом может стать полностью разряженный АКБ.

Прочие причины

В дополнение к рассмотренным выше стоит выделить еще ряд причин, которые могут привести к утечке тока в бортовой сети автомобиля:

• испарение электролита, которое заметно по появлению пятен на корпусе;
• неправильно подключенные приборы, к примеру, телевизор или регистратор;
• повреждение проводки;
• появление проводов возле мотора;
• замыкание дополнительной аппаратуры;
• залипание реле мощных потребителей;
• повреждение концевика багажника или дверей.

При регулярной эксплуатации ток утечки покрывается зарядкой от генератора. Если машина долгое время стоит без дела. Даже небольшой параметр в конечном итоге может быть критичен. В большинстве случаев проблема характерна для зимнего периода, когда АКБ теряет часть емкости.

Как найти утечку тока в автомобиле мультиметром: проверяем аккумулятор

Всё, что нужно иметь под рукой: исправный измерительный прибор и гаечный ключ. Тестер должен проверять токи, величина которых минимум 3-5А. Большая часть современных цифровых мультиметров измеряет постоянные токи до 10А, аналоговые до 3А.

Пользоваться мультиметром легко, но советуем прочитать инструкцию по применению к вашей модели, потому что обозначения и другие моменты могут отличаться.

Измеряем общий ток

Зажигание должно быть отключено. Перед поиском утечки сделайте всё так, как если бы ставили машину на стоянку:

1. Выключите потребители: кондиционер, лампочки и т.п.
2. Отключите зажигание.
3. Активируйте систему охраны при её наличии.
4. Хорошо закройте все двери, но оставьте открытым АКБ. Советуем оставить опущенным одно стекло, если вдруг из-за тестирования батареи случайно сработают замки на дверях.

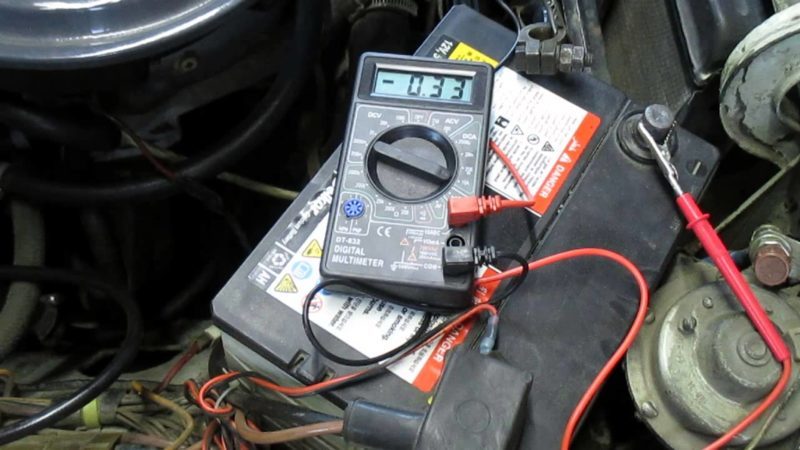

Как померить ток утечки мультиметром в автомобиле

1. Настроить мультиметр: выбрать функцию проверки постоянного тока и наибольший предел измерений. Например, если на вашем тестере есть 10А, скорее всего, это будет максимум, его и выбирайте.

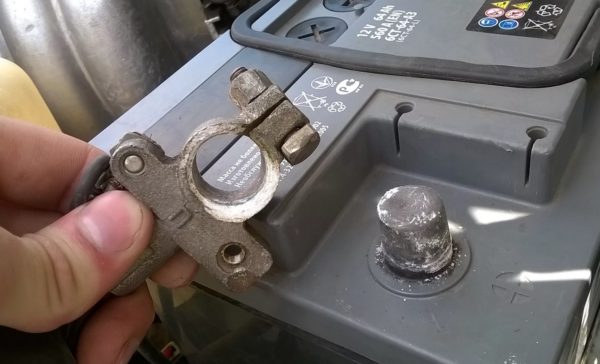

2. Отсоединить от аккумуляторной батареи клемму со знаком “-”.
3. Подключить плюсовой щуп тестера к снятой клемме.
4. Минусовой щуп (черный) присоединить к минусовой клемме аккумулятора. Получится, как на фото:

Если вы увидели цифру со знаком минус, значит, у вас неправильная полярность, но само значение реальное. Можете просто поменять провода местами.

После подключения смотрим на экран и наблюдаем за цифрами.

Не подключайте тестеры к “-” и “+” на аккумуляторе, иначе получится короткое замыкание. Для машины ничего страшного, а вот мультиметр перестанет работать из-за сгоревшего предохранителя.

Чтобы не держать наконечники тестера своими руками, используйте фиксаторы “крокодил”.

Помните, что, после подключения измерительного прибора включать бортовое оборудование не стоит: ток, который потребляется им, может быть выше максимального диапазона измерения мультиметра, из-за такой нагрузки он сгорит.

Можно проверять и снимать плюсовую клемму автомобильного аккумулятора. Для измерений разницы нет. Но, если осуществлять проверку через положительную клемму и в ходе измерений она соскочит и коснётся корпуса, будет очень нехорошо!

Предположим, на дисплее мультиметра мы увидели цифру 0,44А. Переводим в миллиамперы и получаем 440 мА. Это значение сильно превышает норму, что плохо для АКБ, которая быстро разрядится в случае простоя машины.

Но замер тока утечки мультиметром ещё не завершён. Ничего не снимая, не переключая, нужно подождать минут 5-10. Это связано с тем, что не все узлы автомобильного интеллектуального оборудования снижают потребление энергии сразу после отключения зажигания. Если прошло около десяти минут, но утечка тока осталась прежней, проблема точно есть, необходимо искать причину.

Полезное видео о том, как измерить мультиметром ток утечки в автомобиле:

Поэтапно отключаем потребители

Теперь настало время узнать, как замерить утечку тока в автомобиле мультиметром, чтобы найти опасный потребитель или убедиться, что точно всё в порядке?

Процесс по сути тот же. Режим и диапазон измерений на мультиметре прежние, ничего менять не нужно! Подключение осуществляется таким же способом, но теперь источник потребления нужно исключить из цепи бортовой сети. То есть нештатное оборудование по очереди отключается, при этом нужно смотреть на показание тестера: вынимаете с блока питания все плавкие вставки, если при снятии какого-то предохранителя цифра на дисплее мультиметра опустилась до нормы, значит, вы обнаружили утечку. Теперь остаётся устранить её, для этого внимательно проверьте каждый участок цепи: проводки, клеммы и т.п.

Если вы сняли все предохранители, а значения тестера не поменялось, придётся проверять всю систему проводки: изоляцию, контакты и т.п. Протестируйте генератор и дополнительные потребители: охранные, музыкальные системы и т.п. Часто именно они вызывают утечку.

Главное, не забывайте, что мерить нужно при заглушенном движке!

Важное видео о том, как проверить ток в автомобиле мультиметром и не только:

Рекомендуем начать искать утечку с нештатных приборов. Объясняется это тем, что для него часто нет штатных мест в машине, в результате чего самоделкины прикручивают приборы в подходящие по их мнению места. И это имеет право на существование, ведь хозяин-барин. Но порой некоторые действия вызывают проблемы, в частности, утечку тока.

Норма утечки тока в аккумуляторе автомобиля в режиме покоя

В первую очередь, ток в режиме покоя идет внутри батареи. Это явление называется саморазрядом, и нормальным считается ток около 1% от емкости АКБ – если аккумулятор отключен. Также во время стоянки с выключенным двигателем энергию потребляют и другие нагрузки, поэтому допустимым считается 4%..5% от емкости АКБ. Так, для АКБ емкостью 55 А*ч нормальным будет считаться ток в 0,270 А (270 мА). Несложно посчитать, что при такой утечке АКБ полностью разрядится за 40-50 дней стоянки (если не снять клемму с аккумулятора, в этом случае будет присутствовать только саморазряд).

Утечка может увеличиться, если подкапотное пространство загрязнено – грязь между клеммами может иметь небольшую электропроводность и дать еще несколько процентов к паразитному току. Следует понимать, что понятие нормальной утечки не прописано в технической документации, и может для разной конфигурации схемы электроснабжения быть разным. Основной критерий – чтобы автомобиль можно было завести после стоянки обычной длительности. Если не предполагается использование авто в течение долгого срока, лучше снять АКБ или отключить одну из клемм.

Нормальное значение тока бортовой сети

Как упоминалось выше, некоторые приборы автомобиля работают постоянно и не зависят от включенного зажигания. Конечно при этом расходуется определенное количество энергии, однако эти цифры ничтожно малы по сравнению с емкостью АКБ. Обычно они не превышают 20-80 мА – для разряда штатного аккумулятора легковой машины такой ток формируется от одного до четырех месяцев. Немного выше могут быть значения токопотери у новых иномарок с постоянно работающими подсистемами бортового компьютера, однако даже они редко превышают 100 мА.

Важно помнить о том, что у любой батареи есть естественный саморазряд, который протекает интенсивно и зависит, как от возраста так и степени износа деталей. Нужно своевременно проверить утечку аккумулятора мультиметром и позаботиться об обслуживании или замене АКБ в машине на новое. Раз в сезон это делать достаточно.

Инструкция: как в автомобиле найти, проверить и определить утечку тока:

Первое, с чего нужно начинать поиск утечек – анализ комплектации и технического состояния электрооборудования, после этого её можно замерить. Проблемы, которые водитель принимает за утечку тока в автомобиле возникают, когда закислен аккумулятор, произошла сульфатизация его пластин. Когда за ночь он сильно разряжается, а утром с трудом заводится, энергию могут забирать паразитные токи, которые образовались на автомобиле.

Нужно измерить ток в машине. Если все элементы электрооборудования  правильно подключены и технически исправны, но есть перебои в работе стартера автомобиля,  не исправно работают свечи зажигания, не поступает ток, значит на каких-то участках есть его утечки. Убедившись, что электроника в автомобиле исправна, осмотрите все заизолированные соединения в подкапотном пространстве, проверить правильность подключения оборудования, особенно внештатного – мультиметром (смотрите видео).

Нарушения изоляции на автомобиле устраняют, соблюдая правила электробезопасности. Теперь определите, где удалось локализовать утечку и насколько велика.

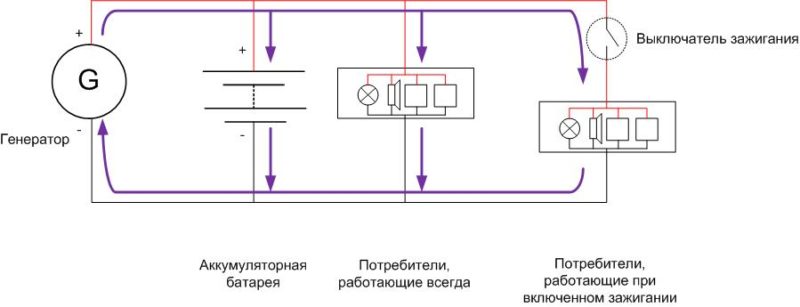

Схема протекания тока

Схема протекания тока при остановленном моторе.

При остановленном двигателе все электрооборудование автомобиля запитывается от аккумулятора. Часть устройств работает независимо от положения ключа зажигания. Обычно это:

• противоугонное устройство;
• часть светосигнального и звукового оборудования.

Протекание тока через них указано зеленой линией. Остальные получают питание только при включении зажигания – путь тока обозначен синей линией.

Знание конкретной схемы будет полезно при поиске нештатного потребителя – все нагрузки можно разделить одним поворотом ключа.

У некоторых моделей автомобилей имеется дополнительное положение ключа зажигания – АСС для включения аксессуаров. Часть потребителей питается от линии этого выключателя. Это также можно использовать, чтобы обнаружить нештатную утечку тока в автомобиле

Схема протекания тока при питании от генератора.

Если двигатель запущен, то питание осуществляется от генератора. Ключ зажигания при этом замкнут, и появляется еще один потребитель – аккумулятор.

Какой инструмент подготовить для проверки

Основной инструмент для поиска утечек – амперметр. Очень удобно использовать мультиметр с клещами постоянного тока – они позволяют делать замеры без отключения проводов. К тому же их действие основано на эффекте Холла, который позволяет различать направление тока, что бывает критически важно при обнаружении утечек.

Мультиметр с клещами постоянного тока.

Если их нет, можно применять и обычный тестер в режиме амперметра, но здесь понадобится еще и инструмент для отсоединения и присоединения проводов, и вся процедура будет гораздо более трудоемкой.

Алгоритм поиска утечки

Чтобы найти утечку, в первую очередь надо снять аккумулятор и зарядить его от стороннего ЗУ до номинального напряжения. После установки на место, надо, не включая зажигания, измерить ток, потребляемый бортовой сетью авто. Если он превышает допустимое значение, надо искать нештатного потребителя. Для этого можно замерять ток на плюсовом проводе к каждой нагрузке или просто поочередно отключать устройства, контролируя общий ток и определяя вклад в него от каждого устройства. Так можно обнаружить нагрузку, которая потребляет излишнюю энергию.

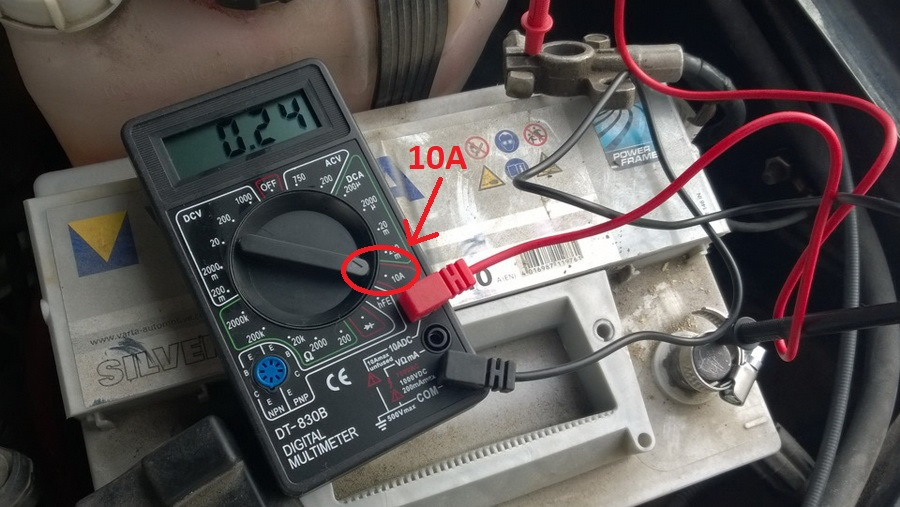

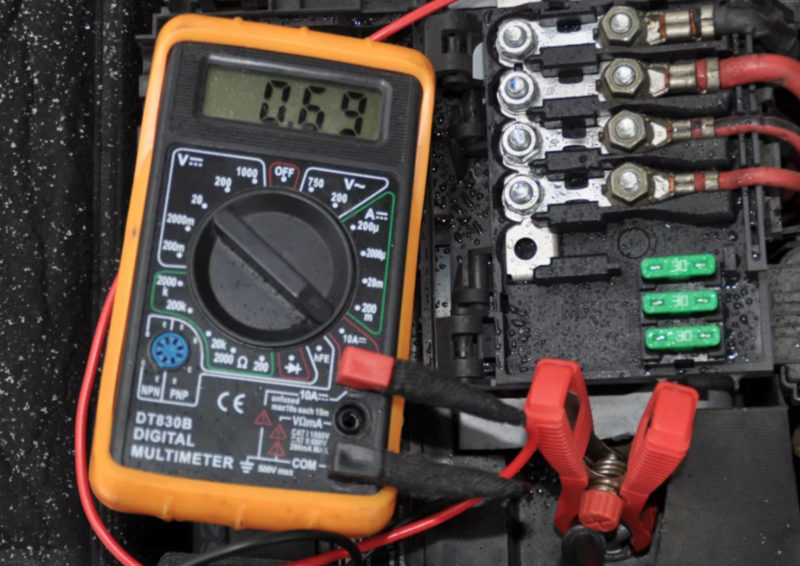

Положение мультиметра и разъема для красного щупа — 10А

Если такой потребитель не найден, надо завести двигатель и измерить напряжение на генераторе. Оно должно быть в указанных выше пределах (и однозначно выше напряжения аккумулятора). Также полезно проверить направление тока – он должен вытекать из генератора и втекать в АКБ. Если нет – надо искать причину. В первую очередь надо визуально осмотреть контакты силовой цепи (это можно сделать с самого начала, при первом осмотре подкапотного пространства).

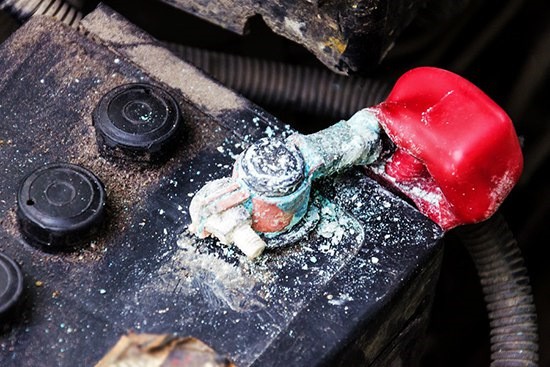

Окисленные клеммы аккумулятора.

Если обнаружено окисление или ржавчина на контактирующей поверхности, надо снять клеммы, счистить рыхлый слой загрязнения. Плотный слой удаляется напильником или наждачной шкуркой соответствующей степени зернистости.

Если окисления нет или его удаление не помогло, есть повод подозревать неисправность генератора. Заедание подшипников можно проверить самостоятельно, откинув ремень генератора и прокрутив ротор рукой. Он должен вращаться легко и плавно, без заеданий и посторонних шумов. Выгорание диодного моста иногда можно обнаружить визуально. Также его можно проверить мультиметром – каждый диод отдельно.

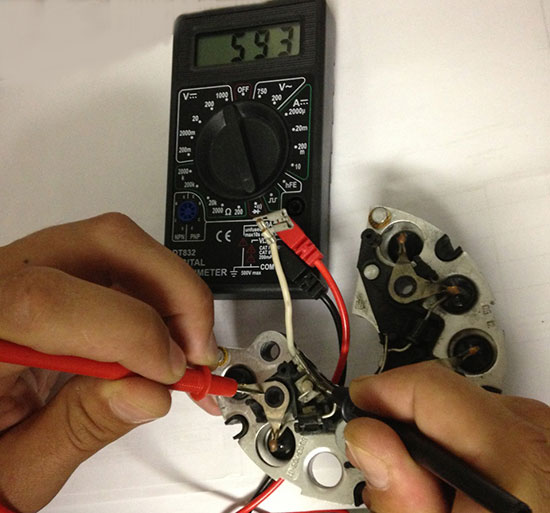

Проверка диодного моста.

Снимать или отключать аккумулятор при работающем двигателе, чтобы проверить работу генератора, крайне не рекомендуется. Он служит своеобразным буферным элементом, защищающим оборудование автомобиля (в первую очередь, электронное) путем сглаживания выбросов напряжения, неизбежно возникающих при работе генератора. Для проверки устройства на стенде надо обратиться в сервисный центр.

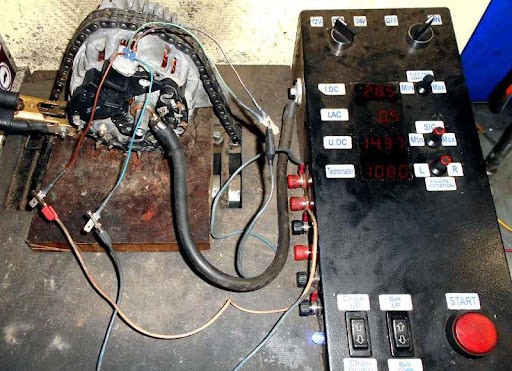

Проверка генератора на стенде.

Если все в порядке, надо попросить кого-нибудь нажать педаль газа (а в автомобилях с тросовой проводкой педали топливной заслонки можно увеличить обороты самостоятельно) и напряжения на аккумулятореопределить уровень . Он должен повыситься, но оставаться в пределах нормы. Если нет – повод для диагностики генератора.

Далее надо включить всех потребителей, которые обычно включены при езде (музыка, освещение и т.п.), и проверить общее потребление. Если оно выше нормы – надо принимать решение об отключении части из них или замене генератора на более мощный.

Рекомендуем: Как из блока питания компьютера сделать зарядное устройство

Замер аккумулятора

Кроме двух перечисленных причин (слабый заряд и чрезмерное потребление) бывает и третья – потеря емкости аккумулятором (объема бассейна недостаточно для обеспечения водой всех потребителей). Этот процесс естественен и необратим, его можно замедлить правильной эксплуатацией аккумулятора и ускорить неграмотной, но рано или поздно всем батареям приходит конец.

Проверить состояние АКБ можно во время зарядки от внешнего ЗУ. Полностью разряженная, но исправная батарея емкостью от 55 А*ч будет запасать энергию от зарядника в режиме стабилизированного напряжения как минимум несколько часов. Если весь процесс стал занимать гораздо меньшее время (иногда хватает и часа), это означает потерю аккумулятором емкости. Его пора менять.

Зарядка АКБ от сетевого зарядного устройства.

Можно произвести точный замер фактической емкости АКБ методом контрольного разряда. Для этого надо полностью зарядить батарею и собрать несложную схему из аккумулятора, измерительных приборов и нагрузки, в качестве которой удобно применять автомобильные лампы на 12 вольт. Можно включить одну лампу, можно несколько параллельно. Чем больше общая мощность ламп, тем быстрее разрядится батарея.

Чтобы разрядить аккумулятор с фактической остаточной емкостью, например, 24 А*ч (около половины), понадобится ток в 1 А и лампа мощностью около 12 ватт. Исходя из этого и желательной скорости разряда, можно выбрать мощность нагрузки. Окончание разряда можно определить по погасанию лампочек и измерением напряжения тестером – полным разрядом считается выходной уровень АКБ 10,8 вольт (все, что ниже — глубокий разряд, сокращающий ресурс аккумулятора). Умножением времени разряда на ток (он вычисляется, как мощность всех ламп, деленная на 12 вольт), можно узнать фактическую емкость АКБ.

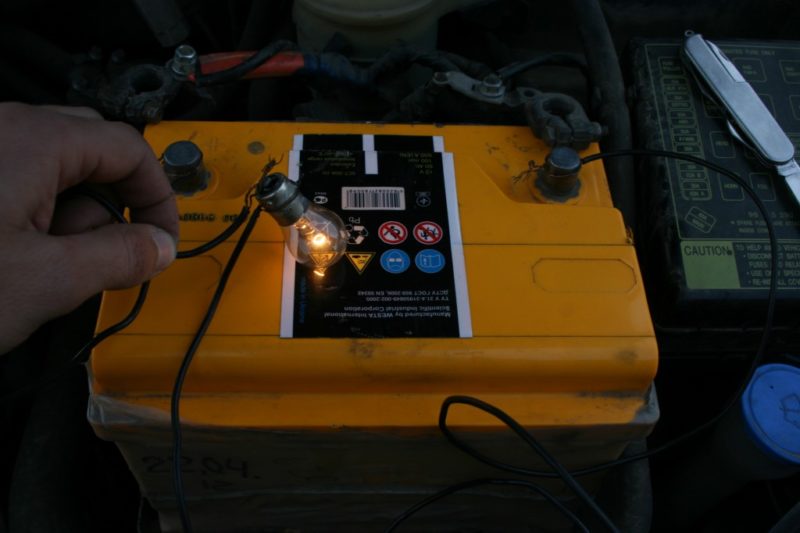

Разряд батареи лампой накаливания.

Даже если нагрузочные лампы погасли, процесс разряда все равно идет. Надо следить, чтобы АКБ не ушла в режим глубокого разряда (ниже 10,8 вольт) – можно вывести батарею из строя.

Дополнительные признаки

Если под рукой нет мультиметра, наличие утечки тока можно оценить в темное время суток визуально. Для этого необходимо выключить зажигание, всё электрооборудование, открыть капот, закрыть автомобиль, не включая автосигнализацию на охрану.

Далее необходимо отключить положительную клемму АКБ, подождать минут пять. После этого необходимо подключить клемму аккумуляторной батареи. Если в момент подключения клеммы будет образовываться большая искра, утечка, скорее всего, есть.

Примечание: искра будет в любом случае, так как во время подключения клеммы может временно включаться дежурное освещение, сигнализация.

Такую проверку можно сделать, если есть главный признак утечки тока: разряд АКБ после непродолжительной стоянки. Считается критическим, если достаточно свежий аккумулятор разряжается через одну неделю стоянки. Проверить это удается не всегда, так как авто находится в постоянной эксплуатации.

Видео — как померить ток утечки в автомобиле мультиметром:

Еще один признак – наличие посторонних шумов, тресков, жужжаний, искрений в автомобиле при выключенном электрооборудовании.

Наличие посторонних запахов с привкусом дыма при посадке в авто утром после стоянки – серьезный признак неисправности. Если в автомобиле есть большая утечка тока, то согласно законам сохранения энергии она может проявить себя в виде механической, тепловой или световой энергии.

К сожалению, такими методами найти истинную причину практически невозможно. Необходимо прибегнуть к помощи мультиметра. Автоэлектрики выявление причин и устранение утечки тока в автомобиле относят к сложным ремонтным работам.

Как осуществить глубокую диагностику

Начинать глубокую проверку утечки тока в автомобиле стоит после того, как вы осмотрите провода. Суть тестирования: отсоединяем автоприбор, а затем замеряем электроток, используя мультиметр. Последовательность действий следующая:

• отсоединяем минусовую клемму с АКБ, чтобы разместить мультиметр;
• подключаем мультиметр к отключенному проводу аккумулятора и минусовой клемме;
• вытаскиваем предохранители, чтобы разомкнуть цепь;
• если наблюдаются скачки электротока, определяем, к какому прибору относится предохранитель.

Провести проверку утечки тока в автомобиле можно, сделав адаптер, в качестве которого подойдет перегоревший предохранитель. К самодельному адаптеру подсоединяем щупы мультиметра. Далее действия повторяются: проверяем цепи отдельно.

Норма расхода тока в АКБ автомобиля

Часть автоприборов постоянно работает на электротоке. Перечислим их:

• часы;
• память электронного блока управления;
• штатная противоугонная система;
• сигнализация.

Данные устройства непрерывно потребляют электричество. Память ЭБУ, после того как она перезагружается, начинает функционировать и запоминать актуальные установочные функции. Сигнализация начинает работать, как только вы оставляете авто на парковке. Перечисленные автоприборы зависят от электротока, поэтому они непрерывно потребляют малое количество электроэнергии.

Поскольку электроток используется множеством автоприборов, была установлена норма утечки тока. Данный показатель — неизменный, определить его можно, сложив объем электричества, который используется каждым прибором. Например, когда в машине непрерывно потребляют ток часы, сигнальная система, мультимедиа, то общий объем потребляемого тока будет 24 мА (1 мА + 20 мА + 3 мА). Однако если сложить объем потребляемого электротока всеми приборами, которые непрерывно функционируют, получим значение от 50 до 80 мА.

Для справки, включенная фара расходует 500 мА, поэтому небольшая утечка электротока в машине, равная 50 мА не приведет к тому, что аккумулятор сядет.

Можно ли провести проверку утечки тока в автомобиле и узнать норму? Для этого его придется продиагностировать, замерив потребление тока. Если выяснится, что объем потребляемого тока превышает стандартные показатели, придется найти и ликвидировать неисправность функционирования электрики.

За сколько времени ток утечки разрядит АКБ

В завершение кратко рассмотрим вопрос, насколько серьёзной для того или иного аккумулятора является повышенная утечка тока. К счастью, это можно посчитать. Единственная проблема здесь заключается в том, что не всегда есть возможность узнать текущую реальную ёмкость вашего аккумулятора. Она ведь постоянно уменьшается с момента покупки. А при неправильной эксплуатации уже через год или два может составлять не более 15 — 25 ампер-часов.

Поэтому, для начала, прикинем ситуацию, когда аккумулятор новый. То есть, его ёмкость составляет, скажем, 60 ампер-часов. Ещё одно условие — АКБ полностью заряжена. Теперь возьмём большой ток утечки. Например, в 5 раз превышающий максимально допустимую норму — 600 мА (или 0,6 А). Чтобы таким током разрядить в ноль полностью заряженный 60-й аккумулятор, теоретически потребуется 100 часов. Либо около четырёх суток.

Теперь представьте, что будет с таким же аккумулятором, но заряженным не полностью. Такое часто бывает на машинах с проблемным генератором, реле-регулятором, или когда ездят мало, а стартёр дёргают часто. К примеру, если АКБ была оставлена на стоянку только наполовину заряженной, то ток утечки в 0,6 А «скушает» её всего за двое суток.

Ну а о батареях, в которых от изначальной ёмкости остались лишь крохи, даже небольшое превышение нормы утечки тока будет проблемой. Например, после 3 — 4 лет небрежной эксплуатации в АКБ остаётся, от силы, 15 ампер-часов. А то и меньше. Вот и садится он за одну ночь, когда есть превышение нормы утечки тока. Хотя гораздо чаще это происходит потому, что аккумулятор неполностью заряжается от генератора.

Как самостоятельно устранить утечку тока

После того, как устранили проблему на авто, подключив правильно навесное оборудование или заменив неисправные детали новыми, нужно определить и измерить утечку тока в автомобиле мультиметром и локализовать её, то есть узнать, где именно на бортовой сети автомобиля она находится.

Если предварительный осмотр электрооборудования на авто не принес результатов, понадобится вновь проверить утечку тока с помощью мультиметра — это называется методом последовательного отключения тока на навесном электрооборудования в автомобиле.

Поэтапное отключение навесного оборудования

Поиск проблемной зоны лучше начинать с внештатного оборудования, особенно если оно устанавливалось не специалистом.

Отключая один из приборов, повторно проверяют показания мультиметра. Если они не изменились, продолжают поиски. Если изменилась незначительно – обратите внимание на последний отключенный узел, однако основная проблема не в нем. Падение показателей до нормальных значений (менее 80 мА) означает, что обнаружена утечка тока в автомобиле.

Такие «опции», как обычно подключены в легкодоступных местах, их легко можно определить тестером, для этого разобрать одну-две скрутки. При этом мультиметр, установленный на режим измерения силы электричества остается подключенным.

Если во внештатной электронике токопотерь нет, значит следует проверить оборудование, установленное заводом-производителем на машину.

При этом её не придется полностью разбирать – достаточно добраться до панели предохранителей в авто. Теперь нужно извлекать по одному предохранителю, чтобы выявить на них утечку тока — в автомобиле все показания проверяйте мультиметром (тестером). При извлечении предохранителя разрывается электрическая цепь конкретного прибора ответственного за проблемный участок, поэтому значения на дисплее авто существенно упадут.

Утечку тока в автомобиле Ваз называют незапланированным током, который возникает в электрической цепи. На машине есть бортовая сеть, если поломка частичная, например когда барахлит магнитола, или охранная система, неисправность может быть незаметной и её можно измерить только мультиметром-тестером (подробнее на видео). Такая проблема бывает не только на моделях Ваз.

Чем грозит большой ток утечки на машине

Самая частая (хотя и не самая страшная) проблема из-за непомерной утечки тока в автомобиле — это быстро и часто разряжающийся аккумулятор. Замечают это обычно тогда, когда АКБ отслужила несколько лет, и уже не способна накапливать много энергии. Непомерный ток утечки, может быть, появился на машине намного раньше. Однако, пока аккумулятор «молодой и бодрый», его запасов хватает на многодневное потребление в несколько миллиампер. У старой батареи ампер-часов меньше, чем у новой, вот она и садится быстро.

Для нового аккумулятора большие токи утечки тоже далеко не полезные. Постоянная нагрузка будет, намного или нет — неважно, разряжать батарею. А стартёрные аккумуляторы сохраняют свой ресурс тем дольше, чем больше времени они пребывают в полностью (или почти) заряженном состоянии. Если же каждый божий день АКБ будет высаживаться сначала чуть-чуть, а потом до половины и так далее — двигатель запускать по утрам будет можно, но ресурс аккумулятора быстро сократится. Начнётся сульфатация пластин, постепенно уменьшится ёмкость, и прощай новый АКБ через пару лет после покупки.

Более серьёзные проблемы могут возникнуть, когда утечка тока в автомобиле вызвана короткими замыканиями, повреждениями изоляции и попаданием воды. В таких случаях возможен нагрев проводников или деталей электрооборудования. А это уже грозит самовозгоранием. Причём, что самое страшное, машина из-за этого чаще загорается ночью, когда рядом никого нет. Соответственно, своевременных мер никто не принимает, в результате чего автомобиль выгорает до голого кузова.

Такое, конечно, встречается не сплошь и рядом. Но и менее страшные проблемы, например, когда разряжается новый аккумулятор, неприятны, и указывают на наличие неисправности. А это значит, что надо знать о возможных причинах утечки тока.

А при чем тут работа генератора

Генератор отвечает за восполнение заряда АКБ и в норме должен удерживать ток на одном уровне и сам может создавать проблемы. Во-первых, при недостаточной мощности или технической поломке, из-за недостаточного натяжения приводного ремня, генератор не может выдавать нужное напряжение. Его неисправность сказывается на стабильности работы бортовой электрики. Во-вторых, избыточное напряжение, созданное генератором, может ускорить износ других элементов электрооборудования, включая АКБ.

При пробое диодного моста генератора и замыкании его обмоток он сам может превратиться из источника электричества в потребитель и способствует еще большим протечкам и после того, как аккумулятор отдаст весь заряд, автомобиль потеряет работоспособность.

Электрооборудование, это одна из базовых систем автомобиля, от исправной и стабильной работы которой во много зависит удобство и безопасность всех систем.

Протечки в бортовой электросети автомобилей, это одна из самых распространенных проблем. Их нельзя игнорировать, ведь со временем это может привести к серьезным поломкам.

Вовремя проводите диагностику электрооборудования на своей машине.
