Как проверить компрессию в двигателе?

Для проверки Вам будет обязательно нужен непременный атрибут нашей работы — компрессометр, и Вам придётся его купить в ближайшем автомагазине либо просто попросить у знакомого автомеханика, запасливого или заядллого автолюбителя или же взять напрокат. Компрессометр — очень недорогая вещь и стоит он немного дороже манометра, хотя цены на первый разнятся намного сильнее.

При выборе компрессометра необходимо проследить, что его наконечник именно вкручивался в свечной канал (есть такие, которые нещадно забиваются туда), чтобы наконечник и сам манометр соединялись между собой гибким шлангом, а не трубкой, так как в последнем случае Вам, возможно, придётся снимать ещё что-то из-под капота, так как оно будет попросту нам мешаться при установке компрессометра. Кроме того, посмотрите, чтобы шакала максимального давления достигала по меньшей мере 20 кг/см2.

Если в каком-либо цилиндре пропала компрессия

Если один или несколько цилиндров дали в результате проверки компрессии сильно отличающийся в меньшую сторону результат давления, нежели другие, то нам необходимо провести дополнительное испытание, которое покажет, является ли низкий уровень компрессии следствием утечки через изношенные поршневые кольца или через иные микроскопические отверстия или щели в цилиндре.

1. Налейте столовую ложку (около 10 мл) чистого моторного масла в подозреваемый цилиндр.
2. Подключите компрессометр и по вышеуказанной инструкции снова прокрутите двигатель.
3. Если это привело к заметному увеличению давления в двигателе, то это скорее всего означает, что изношены поршневые кольца или есть какая-либо другая утечка воздуха в цилиндре, и Вам необходимо отправиться к автомеханику. Дело в том, что моторное масло при такой утечке будет устремляться к месту утечки, и, попав туда, забьёт его и не даст уходить воздуху.
4. Если же показания компрессии при проверке не изменились, то, вероятнее всего, место утечки настолько велико, что моторному маслу просто не удалось его «запечатать». Виной тому могут быть клапаны двигателя либо сильно прохудившиеся прокладки.

Для проверки клапанов головка блока цилиндров должна быть удалены, и это также непростая процедура. Прохудившаяся прокладка, однако, будет показывать и другие симптомы, кроме потери сжатия. Утечка между цилиндрами вызовет неравномерную работу двигателя, и при этом может также быть потеря охлаждающей жидкости в картер, которая покажет себя в качестве белой эмульгирующей посторонней жидкости на щупе проверки масла и в целом высокий уровень масла.

Таблица: отклонения компрессии и возможные неисправности двигателя

Компрессия в двигателе, кг/см2 (при полностью нажатой педали газа/открытой дроссельной заслонке) Возможная неисправность Возможные дополнительные симптомы

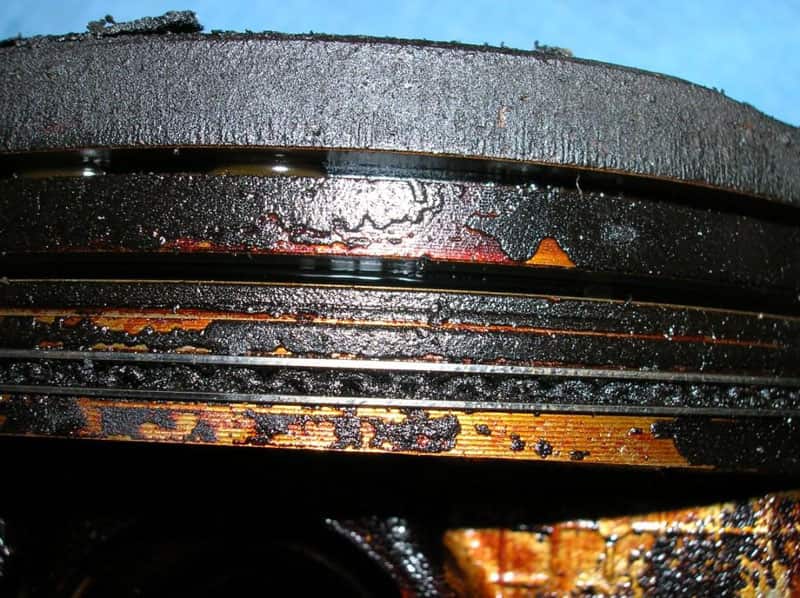

12-15	(Повышенная компрессия) Нагар в камере сгорания цилиндров при изношенных маслосъёмных колпачках	Выхлопные газы синего цвета и повышенный расход масла
10-12	Нормальная компрессия	—

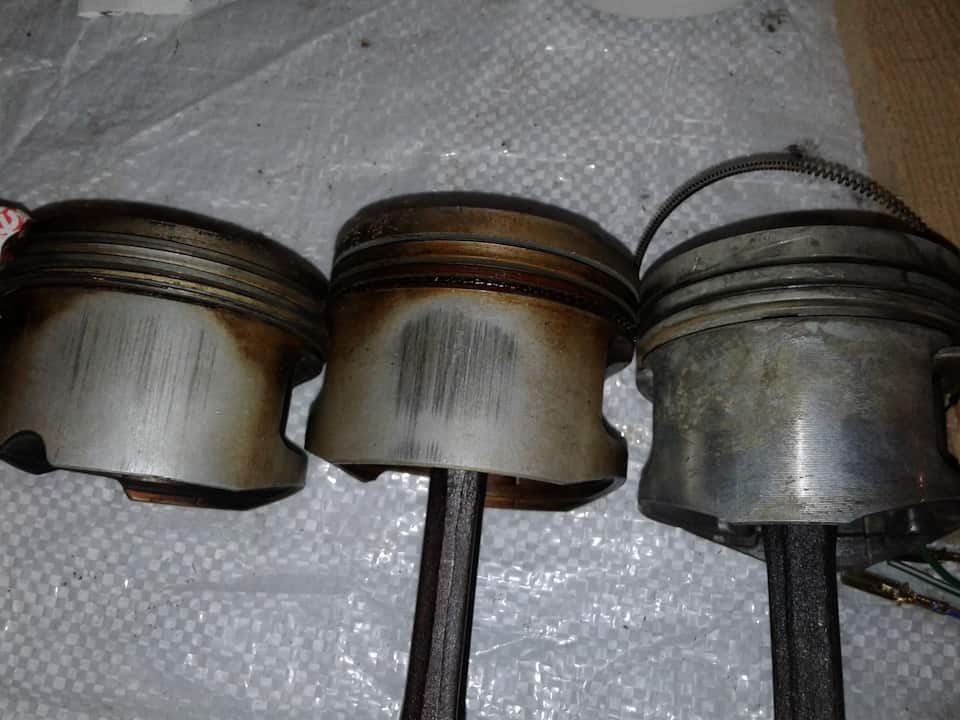

6,5-9,5	Изношены поршневые кольца или сами поршни, имеются повреждения на стенках цилиндров	Выхлопные газы синего цвета и повышенный расход масла

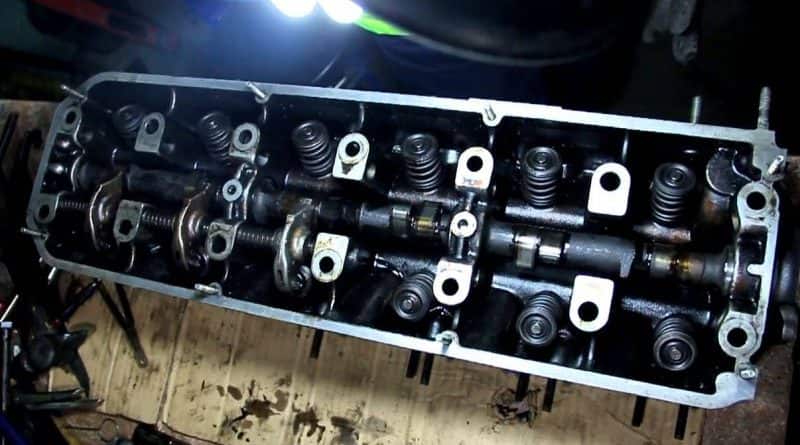

7-8,5	Имеются повреждения на кулачке распределительного вала, из-за чего клапан может некорректно открываться/закрываться	Полный или частичный отказ работы цилиндра
6-8	Перемычка поршня дала трещину	Выхлопные газы синего цвета, повышенный расход масла, повышение давления масла
5-8	Невозврат клапан в исходное положение	Полный или частичный отказ работы цилиндра

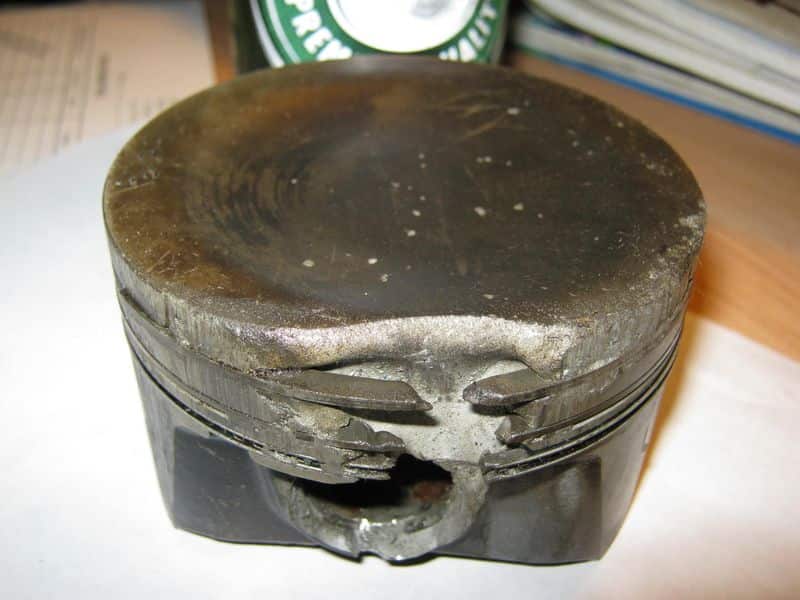

4,5-6	Поршень перегрелся и прогорел	Нестабильная работа двигателя на холостых оборотах, повышенный расход масла

Руководство по проверке

Специалисты рекомендуют замерять давление в цилиндрах через 3-5 тыс. км пробега для авто отечественного производства и через 10-20 тыс. км для иностранных машин. Измерять компрессию нужно при открытой и закрытой дроссельной заслонке, это даст возможность более точно определить причину неполадок в работе двигателя.

Предварительные процедуры

Проверка должна проводиться на разогретом двигателе. Если машина находилась в покое, то двигатель нужно завести и прогреть до рабочей температуры. После разогрева необходимо выключить зажигание и прекратить подачу топлива. Для правильной проверки аккумуляторная батарея должна быть полностью заряжена. Недостаточная зарядка батареи не даст раскрутить стартер на полную мощность, что серьезно может исказить показания проверки. Кроме того, нужно проверить исправность стартера.

Основная часть проверки

Проверка давления в цилиндрах состоит из следующих шагов:

1. Сначала нужно отключить свечные провода.

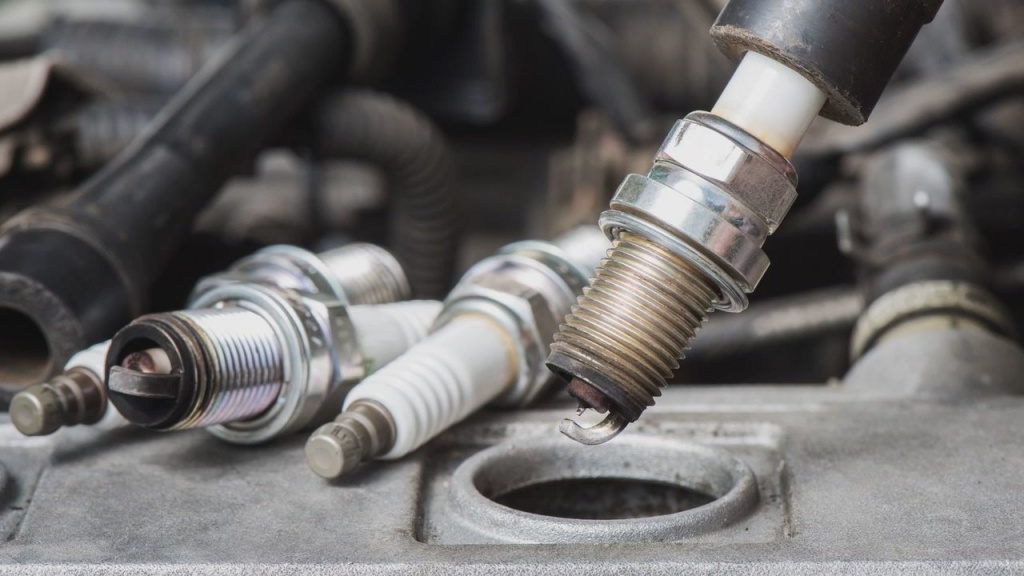

2. Далее следует выкрутить свечи зажигания с помощью свечного ключа или головки. При этом нужно следить за чистотой свечных отверстий. При необходимости их необходимо очистить от пыли и загрязнений, а далее следить, чтобы в отверстия не попала грязь.
3. Рычаг передач нужно установить в нейтральное положение.
4. Затем нужно вкрутить измеритель компрессометра в одно из отверстий.

5. Далее помощник должен выжать педаль акселератора и запустить стартер, провернув коленвал хотя бы на 8 тактов сжатия.
6. Действия необходимо повторять пока стрелка манометра не перестанет подниматься. Когда выжимают акселератор, открывается дроссельная заслонка.
7. Полученные показания следует записать. После каждого замера необходимо сбрасывать показания.
8. Таким образом, выполняются замеры на каждом цилиндре.
9. Далее, для того чтобы понять характер неисправностей, нужно снять показания на каждом цилиндре при закрытой заслонке. Для этого во время измерений не нужно нажимать педаль акселератора.

Снятые показания нужно сравнить со штатными данными для данной марки автомобиля и пробегом. Зная, какая должна быть компрессия и учитывая пробег автомобиля, необходимо сделать сравнительный анализ полученных данных.

Профилактика

Падение компрессии в одном или сразу нескольких цилиндрах – проблема серьёзная, но она не является приговором, как думают многие автовладельцы. Повысить компрессию можно не только посредством капитального ремонта и замены всего и вся. Многие существующие проблемы можно решить, как говорят медики, посредством консервативной терапии, без хирургического вмешательства.

Для этого специалисты рекомендуют использовать специальные составы нового поколения Супротек. Сегодня наибольшей популярностью пользуются следующие присадки этого производителя:

Присадка в моторное масло «Супротек Актив Плюс»

Восстанавливает компрессию, снижает расход топлива и угар масла, уменьшает скорость износа и продлевает срок службы ДВС любого типа. Облегчает холодный пуск, защищает от перегрева в пробках.

«Актив Стандарт» – присадка в моторное масло, предназначенная для нетурбированных бензиновых двигателей, рабочий объём которых не превышает 1.6 литра;

Присадка в двигатель «Супротек Актив Стандарт»

Для безнаддувных бензиновых двигателей объемом до 1,6 литра. Восстанавливает и выравнивает компрессию, снижает расход топлива и масла на угар, защищает поверхности трения в ЦПГ, и газораспределительном механизме от износа при запуске и перегревах.

«Актив Премиум» – присадка в виде триботехнического состава в моторное масло двигателей внедорожников и автомобилей, эксплуатируемых в условиях высоких нагрузок с рабочим объемом от 2,5 до 5 литров;

«Актив Регуляр» – триботехнический состав, который добавляется в моторное масло и способствует поддержанию защитного слоя на трущихся поверхностях, после всех этапов обработки;

«МАКС ДВС» – для грузовой техники;

«МАКС ДВС» – для грузовой техники;

Присадка для двигателей грузовиков и спецтехники «МАКС ДВС»

Присадка предназначена для защиты от износа, продления ресурса и восстановления характеристик дизельных двигателей с рабочим объемом более 5 литров (5000 см3) в процессе штатной эксплуатации.

«MOTOTEC 2» и «MOTOTEC 4» – для 2- и 4-тактных двигателей мотоциклов мопедов, снегоходов и другой техники.

Присадка для двигателя мотоциклов. Супротек MOTOTEC 4

Присадка «MOTOTEC 4» от компании «СУПРОТЕК» предназначена для восстановления и защиты от износа четырехтактных двигателей снегоходов, снегоуборщиков, мотобуксировщиков, мотоциклов, мопедов, квадроциклов и другой мототехники.

Специалисты рекомендуют при обнаружении падения компрессии использовать также долговременную мягкую промывку двигателя «Супротек Апрохим». Она добавляется в моторное масло за 200 км до планируемой его замены.

Общие правила измерения

Для предварительной общей оценке показателя компрессии в цилиндрах бензинового двигателя необходимо соблюдать следующие условия:

• прогрет до рабочей температуры;
• свечи зажигания вывернуты из всех цилиндров;
• отключена топливоподача (на инжекторных двигателях достаточно отключить датчик положения коленчатого вала, на карбюраторных — заглушить подачу топлива с бензонасоса);
• аккумулятор полностью заряжен или дополнительно подключен к пусковому устройству;
• стартер исправен;
• педаль сцепления полностью нажата;
• дроссельная заслонка полностью открыта;
• режимы замера по всем цилиндрам одинаков по времени прокрутки стартером (или по количеству тактов).

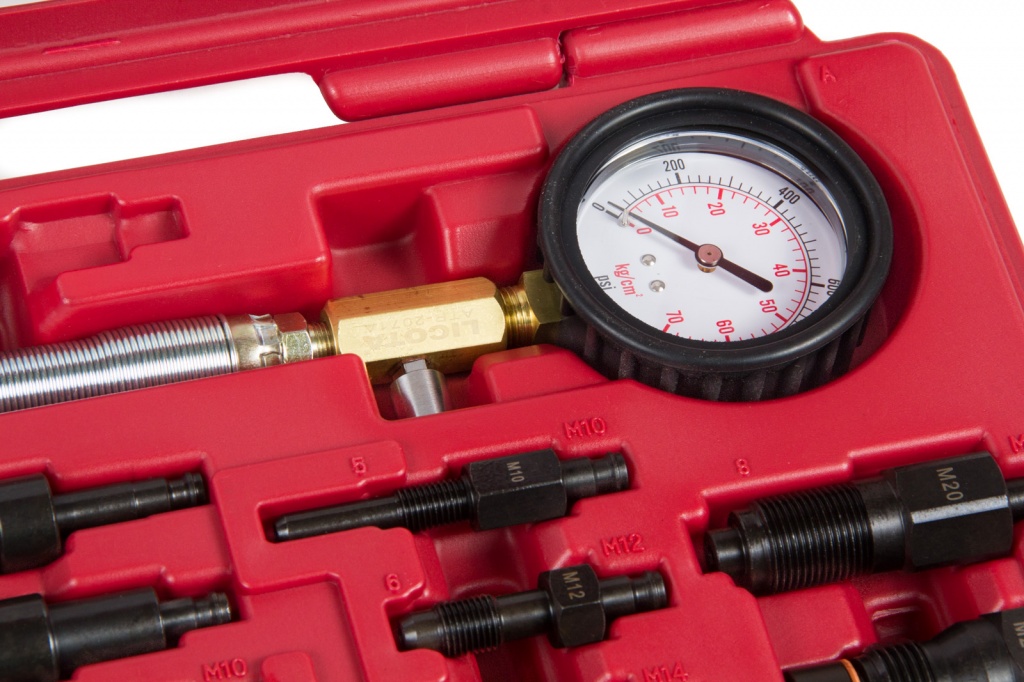

Проверка компрессии двигателя с помощью специального прибора: пошаговое руководство

Диагностические станции просят за свои услуги немалые деньги. Однако опытный владелец авто в состоянии сам продиагностировать свой двигатель на предмет компрессии в цилиндрах. Для этого нужен специальный прибор – компрессометр, напоминающий внешне манометр.

Очень полезной деталью этого прибора будет резьбовой штуцер, при помощи которого манометр вкручивается вместо свечи.

1. В первую очередь выкручивают свечи зажигания. Делается это без прогрева, на холодном агрегате. Выкручивать свечи стоит аккуратно, не повреждая резьбу. В дальнейшем для облегчения процесса нужно смазать резьбу на свечах противозадирной пастой. Затем свечи ввинчивают обратно, причем момент затяжки выставляют точно при помощи динамометрического ключа. Величину момента затяжки можно узнать из руководства по эксплуатации машины.
2. Большое влияние на достоверность измерений оказывает величина зарядки аккумуляторной батареи. То есть если в процессе проведения испытаний заряд аккумулятора существенно снижается, то результаты таких измерений будут неверны.
3. Готовят соответствующий прибор. Например, проверка компрессии в цилиндрах дизельного двигателя требует наличия компрессометра, рассчитанного на большее давление, нежели в случае бензинового мотора.
4. Затем двигатель прогревают. Без разницы, каким образом – движением по дороге или на холостом ходу. Но цилиндры и клапаны должны прийти в горячее состояние, являющееся рабочим для двигателя.
5. Заглушив двигатель, приступают к измерениям. Следует открыть дроссельную заслонку, чтобы мотор не испытывал недостатка воздуха. Ее можно зафиксировать либо отверткой, либо выжав педаль газа до упора на время теста. Также нужно отсоединить воздушный фильтр в месте его присоединения к карбюратору или дроссельной заслонке.
6. Необходимо предотвратить попадание топливной смеси в мотор, для чего вынуть предохранитель топливного насоса либо предохранитель системы впрыска. Речь об электрическом предохранителе. Определить его позицию поможет все то же руководство по эксплуатации машины.
7. Затем заводят двигатель. Он должен поработать до тех пор, пока не израсходует все топливо из магистрали, затем заглохнет.
8. Извлекают по очереди все высоковольтные провода свечей зажигания. При этом необходимо помечать, какой провод из какой свечи был извлечен, чтобы поместить все потом на свое место.
9. Место, куда устанавливается свеча зажигания – колодец, очищают сжатым воздухом и мягкой щеткой. Это нужно, чтобы мусор не попал внутрь цилиндра и не вызвал его повреждения при работе.
10. Далее снимают свечи зажигания, используя для этого специальный инструмент.

11. Обесточивают систему зажигания, сняв провод или целый разъем от катушки.

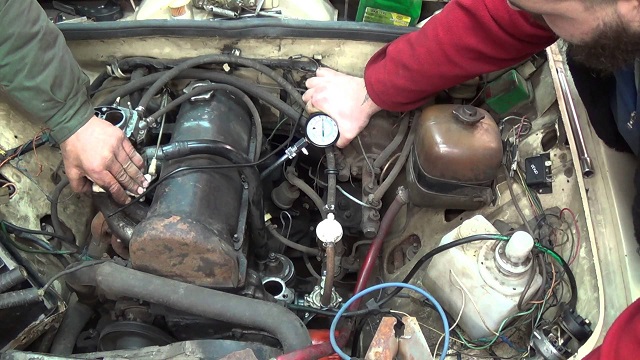

12. Затем устанавливают компрессометр в первый цилиндр на место свечи зажигания. Качественные приборы имеют резьбовое соединение. Дешевые же китайские аналоги комплектуются резиновым штуцером. Их необходимо удерживать в прижатом положении во время замера компрессии.
13. При замере желательно иметь помощника. Именно он должен провернуть двигатель с помощью ключа зажигания. После нескольких циклов работы мотора давление достигнет максимального значения, которое отобразит прибор. Данную цифру необходимо записать.
14. Компрессометр имеет специальный клапан для сброса показаний. Воспользовавшись им, обнуляют прибор. После чего он готов к новому циклу измерений.
15. Указанные ранее три шага повторяют для каждого цилиндра.
16. Обрабатывают полученные результаты, сравнивая их с минимальными и максимальными из руководства по эксплуатации транспортного средства.

Оценка результатов измерений

Получение корректных данных является залогом точного определения неисправности.

Одинаковые значения, полученные при измерении, свидетельствуют об однородном состоянии деталей газораспределительного механизма и одинаковой степени износа шатунно-поршневой группы.

В случае падения давления в одном из цилиндров на величину 1 атм, в сравнении с другими цилиндрами, необходимо применить другие методы диагностики с целью установления точной причины.

Как проверить компрессию в двигателе?

Перед замером компрессии необходимо иметь хорошо заряженный аккумулятор и прогретый до рабочей температуры (80-90 градусов) двигатель. Если эти два пункта выполнены, можно переходить к подготовке к замеру.

В первую очередь нужно как-то отключить подачу топлива или искры. Для этого на инжекторных двигателях нужно отключить фишку с датчика коленвала. Или фишку с модуля зажигания.

На двигателях с карбюраторной системой подачи топлива можно снять центральный провод с катушки зажигания, а также шланг подачи топлива с бензонасоса.

Затем для более лёгкого вращения двигателя откручиваются все свечи зажигания.

Теперь можно приступить непосредственно к замеру. Если у вас компрессометр с наконечником, который вкручивается в цилиндр, то замер можно произвести одному.

Необходимо вкрутить компрессометр, а затем сев за руль нажать педаль акселератора (газа), тем самым открыв дроссельную заслонку для облегчения вращения за счёт отсутствия сопротивления для воздуха.

Крутить двигатель стартером следует до тех пор, пока показания компрессометра не перестанут расти.

После замера, запоминаем или записываем показания и сбрасываем их на компрессометре. Затем также замеряем остальные цилиндры.

После проверки всех цилиндров можно подключать все датчики и шланги, которые были отсоединены. Теперь можно приступать к анализу полученным нами данных.

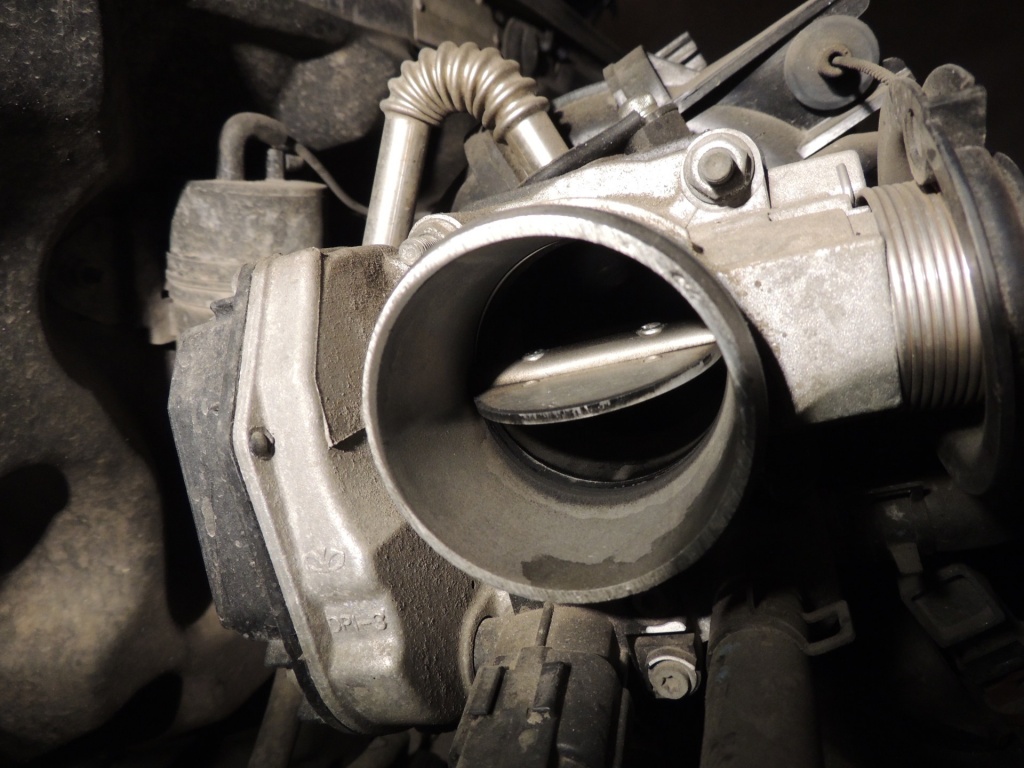

Второй способ проверки компрессии бензинового двигателя с помощью компрессометра

Существует альтернативный способ проверки компрессии в бензиновых агрегатах. Для этого нужно сделать следующее:

• в цилиндр заливают небольшое количество моторного масла;
• проводят обычные замеры компрессометром;
• если результаты говорят о повышенном давлении, то однозначно можно сделать вывод о неисправности поршневых колец. В этом случае нужно обязательно их заменить;
• если же повышения давления не наблюдается, то возможен износ головки. Или же такое явление может указывать на протечку клапанов. Если и эти детали в исправном состоянии, возможно, виновата резиновая прокладка.

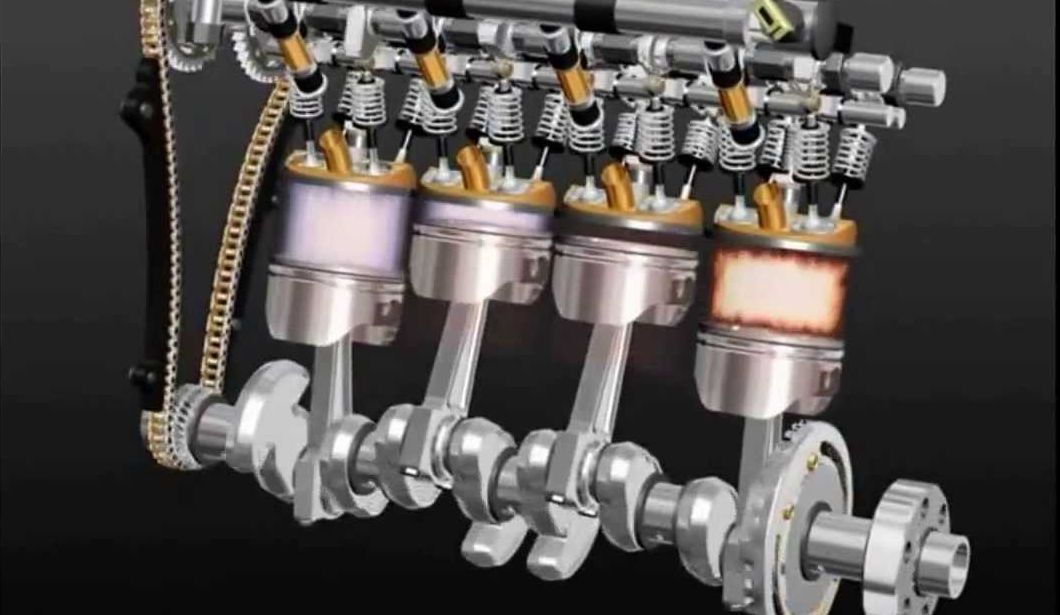

Самой серьезной проблемой при недостатке компрессии являются прогоревшие поршни. Бывает и так, что в поршнях застревают кусочки колец или смятые клапаны. Указать на неисправность в цилиндре может и работающий карбюратор. Так, периодические выбросы воздуха из него свидетельствуют о неполном прилегании пропускного клапана. Если же есть трещина в головке цилиндра, то она будет выпускать воздух через радиатор.

Подводим итог

Уровень давления в конце такта сжатия, известный под названием – компрессия, многое говорит о состоянии двигателя. Высокие показатели свидетельствуют о качественной и сбалансированной работе деталей цилиндропоршневой группы и механизма газораспределения. А низкие наоборот – подсказывают о проблемах в перечисленных областях. Возможно это лёгкое расстройство меток газораспределительных фаз, а быть может серьёзный износ/поломка деталей. Точный диагноз поставит моторист. Вы можете самостоятельно проверить компрессию, соблюдая регламент диагностики. А если у вас нет технической возможности, то запишитесь в автосервис.

Признаки плохой компрессии

Определить снижение компрессии без аппаратуры довольно сложно, тем более, если давление упало всего на 2-3 атмосферы. Но есть перечень косвенных признаков, по которым вы сможете догадаться о появлении проблем с компрессией:

• двигатель троит;
• пропуски в зажигании;
• появились стуки в ЦПГ;
• мотор плохо запускается;
• пропала тяга и динамика;
• чёрный дым из глушителя;
• увеличился расход горючего.

Что делать, если выявлены вышеперечисленные признаки

Если ваш автомобиль обзавёлся одним из перечисленных симптомов, то обязательно проверьте компрессию. А если не знаете как, или не имеете технической возможности в данный момент, то запишитесь в автосервис.

Тестирование компрессии без специальных приборов

Выкрутите свечи. Возьмите чистую салфетку (например, для полировки кузова), плотно сверните её и затолкайте в свечной колодец. При вращении стартером ваш пыж должен вылететь, как пробка, если компрессия хорошая, и слегка выпасть или остаться на месте – если плохая. Таким способом вы сможете проверить все цилиндры без специальных приборов.

Тестирование компрессии на слух

Такой метод используют бывалые мотористы. Благодаря опыту они хорошо знают звук хождения поршней с хорошей компрессией и работой ЦПГ вхолостую. Начинающему автовладельцу, или неопытному мастеру, такой метод вряд ли принесёт пользу.

Плохая компрессия двигателя. К чему может привести?

Последствия низкой компрессии весьма предсказуемы: на деталях ЦПГ и ГРМ появятся нагары и отложения кокса, мотор начнёт «пожирать» масло, увеличится расход топлива, запуски станут затруднительными, а в один прекрасный день двигатель не заведётся. Низкий уровень масла грозит перегревом или задирами ЦПГ.

Таблица: Какая должна быть компрессия у автомобилей

Тип двигателя	Давление, атм
Карбюраторный	9,5 – 10
Инжекторный	11 – 14
Дизельный	28 – 45

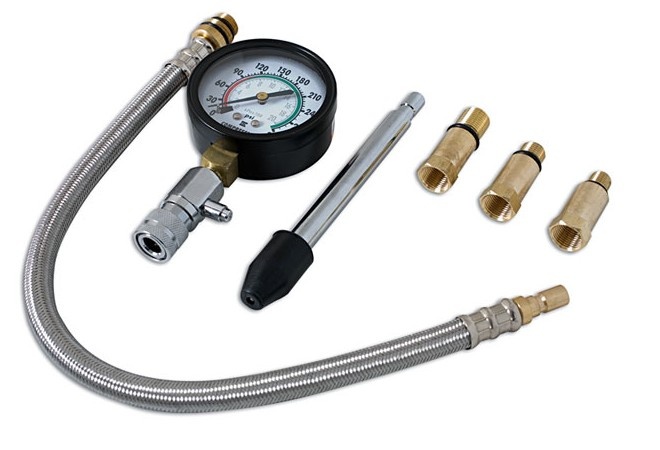

Типы, устройство и принцип работы компрессометра

Компрессометр (нередко можно увидеть другое название — компрессиметр) — прибор для измерения компрессии в цилиндрах двигателей внутреннего сгорания. На сегодняшний день существует два основных типов компрессометров:

• Механические компрессометры, построенные на основе обычных стрелочных манометров;
• Электронные компрессометры.

Наибольшее распространение среди автолюбителей получили компрессометры на основе стрелочных манометров — это наиболее простые по устройству и недорогие приборы, которые может себе позволить практически каждый автовледелец. Электронные компрессометры — приборы более сложные и дорогие, и используется они, в основном, для профессиональной диагностики.

Механический компрессометр имеет довольно простое устройство. Его основу составляет манометр, к которому подведена металлическая или гибкая трубка, заканчивающаяся запорным клапаном. Измерение компрессии возможно благодаря именно этому клапану — он обеспечивает «запоминание» манометром пиковых показателей давления, которые в цилиндре наблюдаются только десятые доли секунды.

Работает компрессометр просто: при подключении прибора к цилиндру (через свечное отверстие или отверстие для форсунки) давление горючей смеси через открытый запорный клапан подается на манометр, а моменты падения давления (при движении поршня к НМТ) клапан закрывается, сохраняя давление в трубке компрессометра. Это дает возможность оценивать давление, которое возникает в камере сгорания на очень короткий промежуток времени. После проведения измерения давление в трубке сбрасывается нажатием на кнопку, и стрелка манометра устанавливается на нулевое деление шкалы.

Механические компрессометры делятся на несколько видов по назначению, способу подключения к двигателю и устройству трубки.

По назначению:

• Компрессометры для бензиновых двигателей;
• Компрессометры для дизельных двигателей.

Отличие этих приборов заключается в максимальном давлении, которое они способны измерить. Компрессометры для дизельных моторов могут измерять давление до 40 атмосфер, для бензиновых — до 16 атмосфер.

По способу подключения к двигателю компрессометры делятся на два типа:

• Прижимные;
• Резьбовые.

Прижимные компрессометры оснащаются конической насадкой из резины, которая вставляется в отверстие для свечи или форсунки, и просто прижимается руками — так удается быстро и без лишних действий провести измерение, хотя это связано со значительными физическими нагрузками. Также прижимной прибор очень чувствителен к правильности установки, он может давать утечки и приводить к неверным измерениям. Наконец, прижимной компрессометр невозможно использовать без ассистента, который будет либо держать прибор, либо вращать стартер ключом зажигания.

Резьбовой компрессометр в этом плане более надежен, он оснащается резьбовой насадкой, которая вкручивается в отверстие свечи или форсунки. Прибор этого типа просто вворачивается в отверстие, после чего водитель проворачивает стартер ключом зажигания, и затем смотрит на результаты измерений. Пользоваться резьбовым компрессометром можно в одиночку, что и делает его привлекательным для автолюбителей.

По устройству трубки компрессометры делятся на несколько видов:

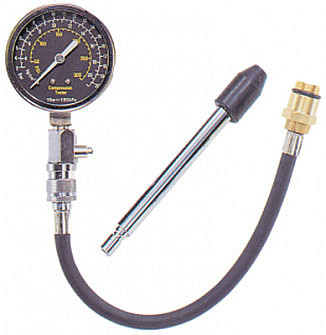

• С жесткой металлической трубкой;
• С гибкой резиновой трубкой;
• С комбинированной трубкой.

Жесткая трубка наиболее удобна для прижимных компрессометров, так как она дает возможность надежно удерживать прибор во время измерения. Гибкая трубка очень удобна тем, что она позволяет работать даже в труднодоступных местах без демонтажа мешающего в проведении измерения оборудования двигателя. Комбинированные трубки состоят из короткого металлического участка и более длинной гибкой трубки, что представляет определенное удобство.

Наконец, компрессометры могут оснащаться трубкой различной длины, причем многие производители приборы с увеличенной трубкой называют удлиненными.

Отдельно нужно сказать о градуировке манометра и принятых условных обозначениях. Все манометры могут быть отградуированы в МПа (0,1 МПа примерно равен одной атмосфере), кгс/см2 (один кгс/см2 равен одной атмосфере), в барах (1 бар приблизительно равен атмосфере) либо непосредственно в атмосферах. В компрессометрах зарубежного производства чаще всего используется градуировка в psi (фунт-сила на квадратный дюйм), одна psi примерно равна 0,07 атмосферы.

Но для удобства манометр почти всех компрессометров разделен на два цветных сегмента: слева расположен красный сегмент, нахождение стрелки в нем говорит о слишком низкой компрессии; справа расположен зеленый сегмент, нахождение стрелки в нем говорит о том, что компрессия в пределах нормы. В большинстве случаев этого более чем достаточно для общей оценки состояния двигателя.

Измерение компрессии с помощью специального инструмента

Чтобы замерить компрессию, нам понадобится специальный диагностический инструмент — компрессометр . Компрессометр состоит из:

• адаптера под свечное отверстие (резьбовой переходник либо резиновый наконечник)
• манометра с обратным клапаном (для фиксации давления).

Манометр и адаптер соединены металлической трубкой или шлангом. Современные двигатели также могут потребовать и современное диагностическое оборудование. Поэтому большинство профессиональных автосервисов обзаводятся наборами для замера компрессии , в которых присутствуют различные адаптеры, прижимные пластины и шланги, что позволяет диагностировать различные типы двигателей — бензиновые, дизельные, с непосредственным впрыском, двигатели грузовых автомобилей, с высокой степенью сжатия, лодочные и промышленные двигатели.

Как уже было сказано ранее, для замера компрессии нам понадобится специальный инструмент — компрессометр. Стоит обратить внимание, что для дизельного и бензинового двигателей они будут разные, так как двигатели отличаются степенью сжатия. Также стоит обратить внимание на доступ к свечным колодцам и размеру адаптеров под размеры свечи или форсунки (у дизельного двигателя).

1. Стартер на автомобиле должен работать исправно, АКБ заряжена, двигатель прогрет до рабочей температуры.
2. Для начала продуваем воздухом свечные колодцы, чтобы туда не попала грязь.
3. Выкручиваем свечи (у дизеля это будут свечи накала, либо форсунки).
4. Подбираем шланги, трубки, переходники и адаптеры под двигатель.
5. Вкручиваем переходник в свечное отверстие или вставляем его в отверстие форсунки.
6. Включаем зажигание и «крутим» стартер пока значения на компрессометре не перестанут расти.
7. Таким образом проверяем все цилиндры.

Разница показателей компрессометра между цилиндрами не должна превышать 10% от максимального показателя. Таким образом, падение компрессии на 15 % в цилиндре свидетельствует о неисправности двигателя, износе его деталей, некорректной настройке.

Причины низкой компрессии

Если компрессия значительно меньше нормы, стоит узнать что является виновником низкой компрессии. Для этого нужно капнуть немного масла в цилиндр и заново приступить к замеру. Если после добавления масла компрессия увеличивается, значит имеется износ у маслосъёмных колец. Масло закрывает зазоры между поршневыми кольцами и стенками цилиндров — за счёт этого компрессия повышается.

Если компрессия не увеличилась, значит проблема в другом:

Впускные или выпускные клапаны. Клапана имеют несколько видом дефектов:

прогар — часто происходит на автомобилях с ГБО или при неправильно отрегулированными тепловым зазором. На клапан отгорает часть фаски и топливовоздушная смесь выходит через него.

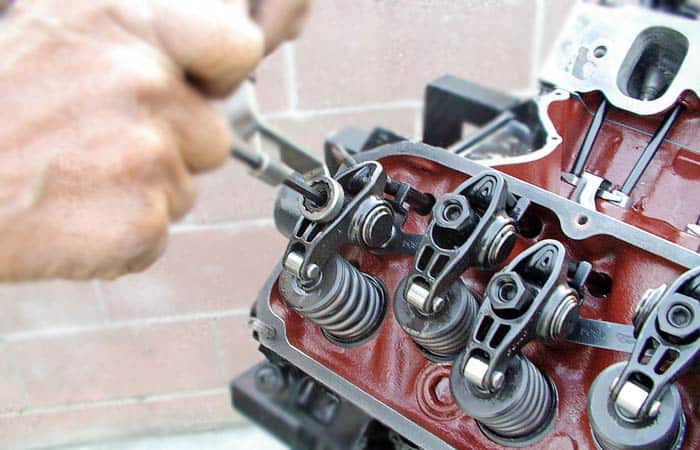

неправильный тепловой зазор — при неправильном зазоре клапан не плотно прилегает к седлу и как в вышеописанной дефекте топливная смесь не сжимается.

Если компрессия упала после обрыва ремня ГРМ, то есть шанс того, что клапана загнуло. Тут поможет только их замена.

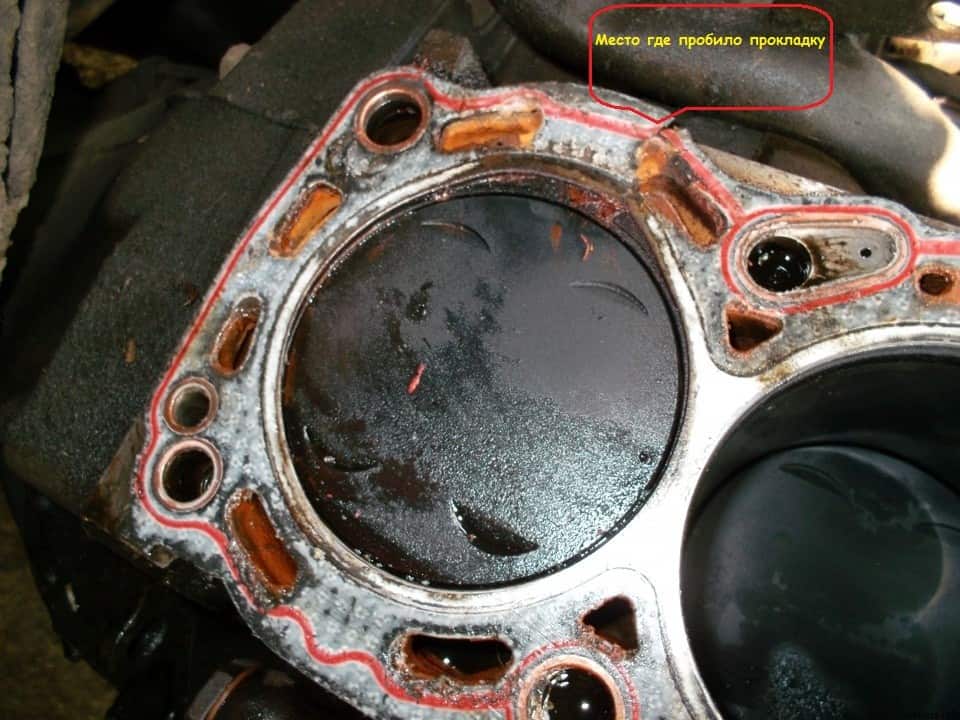

Пробитая прокладка ГБЦ также может стать виновником образовавшейся проблемы. Обычно если прокладк пробита между цилиндрами, то при замере компрессии можно будет услышать шипение из соседнего цилиндра.

Пробитая прокладка между каналами системы охлаждения и цилиндром станет виновником постоянного перегрева двигателя и появлению воздуха в расширительном бачке или радиаторе.

Для более точного поиска проблемы можно воспользоваться следующим методом:

Выставляем поршень цилиндра в котором отсутствует компрессия в ВМТ, натягиваем ручник и включаем передач. Затем при помощи компрессора нагнетается воздух в цилиндр и прислушиваемся к шипению в цилиндре, расширительном бачке (заранее открутив крышку) или во впускном и выпускном коллеторах.

Как часто проверять компрессию

Для профилактики диагностика осуществляется при замене свечей зажигания. Эта процедура должна проводиться через каждые 25-50 тысяч км.

Кроме того, внеочередная диагностика проводится при следующих признаках:

1. Двигатель расходует много масла – более 200 мл на 1000 км.
2. Из выхлопной трубы выходит синий дым.
3. Машина стала хуже заводиться зимой.
4. Нестабильный холостой ход, вибрация.

Последний симптом показывает на выход из строя системы зажигания или нескольких свечей. Перед замером компрессии указанные неисправности нужно устранить. На дизельных моторах износ клапанов, поршней и цилиндров проявляется такими же признаками. Особенно заметен холодный запуск – дизельное топливо не может воспламениться.

Почему надо измерять компрессию с открытой и закрытой заслонкой дросселя?

Давление в конце такта сжатия при открытой и закрытой заслонке дросселя – различается. В закрытом состоянии в цилиндрах меньше воздуха, поэтому величина физических атмосфер будет ниже. В открытом состоянии дросселя наоборот – компрессия становится выше из-за большего объёма воздуха. То есть, если вы получили результат 12 атм на закрытом дросселе, то при открытом он может составить 14 атм. Иногда разница гораздо больше, поэтому мотористы могут сделать предположение о тех или иных проблемах в моторе (прогары поршней, закоксовывание колец, негерметичность прокладки ГБЦ, задиры цилиндров и прочее), и провести более детальную диагностику. Поэтому проверку компрессии делают на открытом и закрытом дросселе.

Как быть, если замеры компрессометра вас не радуют

Если показатели манометра гораздо ниже, чем должны быть по заводским характеристикам, то двигателю необходимо провести диагностику. (Например, на Kia Sportage с мотором G4KE 2.4, показатель давления 8 атм, вместо положенных 14 атм. А эти моторы известны своим дефектом – задирами ЦПГ). По результатам комплексной проверки мастер даёт заключение: что необходимо менять и как срочно. Если запустить проблему, на том же G4KE, то стружка от задиров распространится по всей масляной системе двигателя и нанесёт гораздо больше вреда, чем на ранней стадии.

Измерить компрессию в цилиндрах своими руками

Прежде всего необходимо установить по технической документации какой является нормальная компрессия бензинового двигателя конкретно к этому автомобилю и определиться с сложностью доступа к свечам зажигания. Если доступ требует разборки других узлов двигателя (дроссельный узел, впускной ресивер), препятствующих их выкручиванию и существует уверенность в их успешной разборке и сборке, то можно приступить к замеру.

Стандарты и нормы

Существует мнение владельцев современных автомобилей, что компрессия горячего мотора может иметь значение от 8 до 10 атм.

Норма компрессии в цилиндрах любого двигателя от 12 атм, за редким исключением.

На автомобилях эксплуатируются двигатели различной конфигурации, определяемой количеством клапанов и распределительных валов, геометрией впускного коллектора, установленной шатунно-поршневой группы. В соответствии с этим рассчитывается его конкретная степень сжатия — это отношение полного объема цилиндра к объему камеры сгорания.

Чем выше степень сжатия, тем выше значение компрессии. У бензиновых двигателей степень сжатия находится в пределах 8 — 12 единиц, что указывают в технической документации конкретного автомобиля. Теоретически определить какой должна быть компрессия в цилиндрах для конкретного двигателя не сложно. Достаточно величину степени сжатия умножить на коэффициент 1.3.

К примеру, степень сжатия в характеристиках автомобиля указывается равной 9,5 единиц, умножив 9,5 на коэффициент 1,3 получим расчетную величину равную 12,35 атм.

Какие должны быть нормальные показатели

Вопрос резонный. Зачем заниматься проведением измерений, если полученные результаты не с чем сравнивать? Есть простой расчёт, как узнать норму компрессии двигателя конкретной модели авто по степени сжатия, указанной в техдокументации.

Таким способом, например, можно узнать, какая компрессия двигателей ВАЗ считается нормой. Для ВАЗ 2106 она составляет 11 кгс/см2, для ВАЗ 2110 – 13 кгс/см2. Для, например, дизельного агрегата, устанавливаемого на Ford Focus, это значение более высокое – 18 кгс/см2, а для Mitsubishi ASX с силовыми агрегатами 1.6, 1.8 и 2.0 литра значение компрессии будет варьироваться от 12 до 13 кгс/м2.

Причины и последствия снижения компрессии

Основной причиной сжижения компрессии является сила трения. Конечно, этому противостоит защитная пленка, образуемая маслом на стенках цилиндра и поршня. Однако несмотря на эту защиту, постепенный износ все равно имеет место. Слой за слоем цилиндр саморастачивается. В результате образуются неплотности между поршневыми кольцами и цилиндром. В момент сжатия через эти неплотности происходит утечка топливной смеси в картер. КПД двигателя снижается из-за того, что не все топливо переводится в полезную энергию.

Допустимая разница компрессии в цилиндрах

Разница компрессии в цилиндрах между собой может отличаться: у бензиновых моторов на 0,5 – 1 атм., а у дизельных на 2,5 – 3 атм.

Калькулятор и значения компрессии

Следует отметить, что показатели давления в роторном двигателе напрямую зависят от оборотов мотора в ходе измерений. Однако, также нужно учитывать, что каждый стартер может развивать разное количество оборотов. Соответственно, чтобы получить наиболее точные показатели, можно использовать специально разработанные калькуляторы для этих целей. Калькулятор замера давления без проблем можно найти в интернете, ниже мы рассмотрим пример для замера компрессии. В качестве нормативов использованы показатели для 250 оборотов в минуту стартера.

Итак, как посчитать этот показатель, так сказать «на пальцах».

Учтите, что в данном случае возможны погрешности, поскольку этот способ не является на 100% точным:

1. Когда вы измерили количество оборотов, их необходимо отнять от стандарта, то есть 250. К примеру, если у вас 210, то от 250 отнимаем это число и получаем 40.
2. Полученный показатель следует умножить на 0.34. То есть в результате умножения 40 на 0.34 мы получаем число 13,6.
3. Полученное число необходимо прибавить к показателям давления, которое получается при 210 оборотах. То есть к 13.6 следует прибавить число компрессии, к примеру, 88, в результате получится 101.6. Это и будет ваш показатель.

Теперь что касается нормативных показателей:

• стандартный показатель составляет 830 кПА (8.5 кг/см3, 120 psi), при 250 оборотах в минуту;
• минимальный показатель составляет 680 кПа (6.9 кг/см3, 98.6 psi) при 250 оборотах в минуту;
• если у вас роторный двигатель, то допустимая разница составляет не более 100 кПа (1 кг/см2);
• если у вас авто с традиционным двигателем, то этот показатель разницы может составлять 150 кПа (1.5 кг/см2).

Что же будет, если давление в цилиндрах системы снижено. Это может быть чревато для водителя следующими проблемами:

• значительно увеличивается расход топлива, в некоторых случаях это также отражается на расходе моторного масла и охлаждающей жидкости;
• машинка будет более тяжело заводиться;
• из выхлопной трубы может пойти черный дым;
• давление в системе охлаждения может быть значительно завышено;
• мотор транспортного средства в целом будет функционировать нестабильно, на всех без исключения режимах езды;
• при движении вы можете услышать удары и хлопки.

Причины падения и способы восстановления

ПричиныФотоСпособы устранения

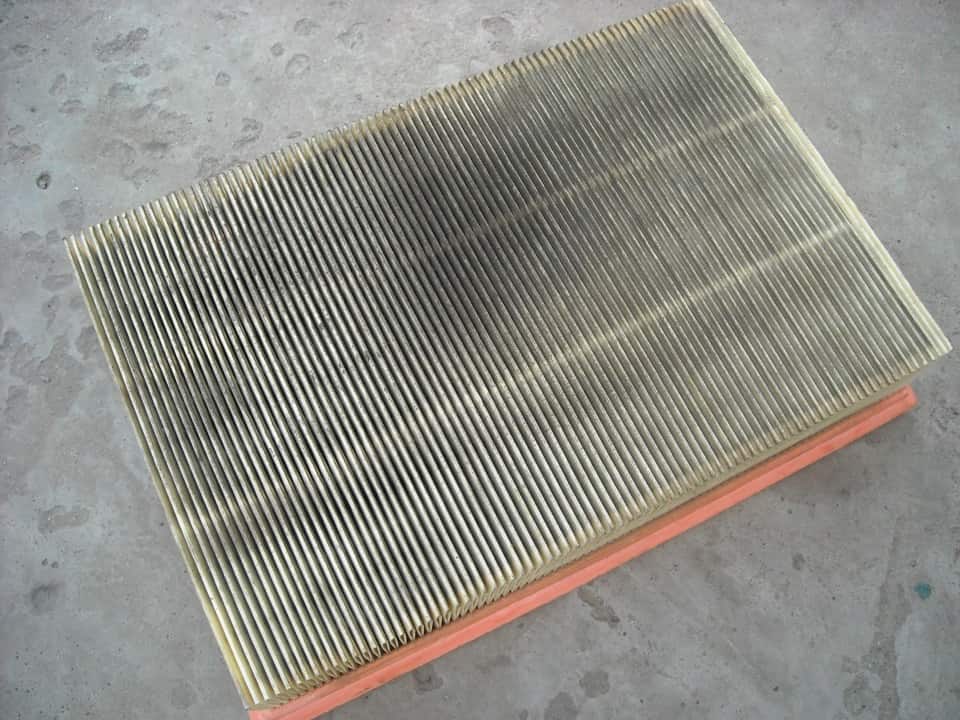

Загрязнение воздушного фильтра.		Заменить воздушный фильтр.
Задиры на поршнях вследствие постоянного перегрева, недостатка смазки или попадания твёрдых частиц.		Заменить моторное масло вместе с масляным фильтром. Использовать специальную присадку. В случае серьёзных проблем, осуществить ремонт.
Прогар поршней.		Провести замену.
Деформация клапанов вследствие разрыва ремня ГРМ.		Провести ремонт с заменой.
Ошибки при установке распредвала.		Установить распределительный вал точно по меткам.
Неисправность в системе газораспределения.		Устранить неисправность путём регулировки или ремонта.
Закоксовывание или залегание поршневых колец.		Использовать специальную жидкость для раскоксовки. В случае наличия серьёзных проблем провести замену поршневых колец.
Нарушение целостности прокладки блока цилиндров.		Заменить прокладку ГБЦ.
Неправильно отрегулированные клапана.		Провести регулировку клапанов.
Повышенный износ цилиндропоршневой группы.		Использовать специальные присадки. В случаях сильного износа, провести ремонт.

Практика показывает, что все указанные неисправности, которые приводят к потере компрессии двигателя и внеплановым ремонтам, возникают из-за агрессивной езды, при постоянном движении по городскому циклу с автомобильными пробками, использовании некачественного топлива или моторного масла, а также при неправильном обслуживании или халатном отношению к автомобилю. Вывод простой. В любом случае нужно взять за правило периодически измерять уровень давления в цилиндрах и своевременно устранять возникающие проблемы.

Замер компрессии с маслом

Если в одном или нескольких цилиндрах тесты показали слишком низкую компрессию, выполните замер с помощью масла, чтобы более точно установить причину проблемы.

В основном, такой метод проверки ничем не отличается от предыдущего, за исключением того момента, когда вы добавите 20-30 мл чистого моторного масла в цилиндр, который необходимо проверить. Воспользуйтесь для этого обычным шприцом, добавив масло через отверстие свечи зажигания.

В итоге произойдёт одно из двух:

• компрессия вообще не изменится, указывая на утечку воздуха через прокладку ГБЦ или клапан (также виновником может быть трещина головки блока цилиндров или самого блока, но такое бывает редко);
• компрессия в цилиндре будет увеличиваться, указывая на утечку воздуха через изношенный цилиндр или поршневое кольцо.

Предупреждение! Не используйте больше масла в бензиновом двигателе, 20-30 мл вполне достаточно. В противном случае полученные данные могут оказаться неточными. В случае с дизельным двигателем большое количество масла вообще может повредить его компоненты.
