Как проверить аккумулятор автомобиля на работоспособность

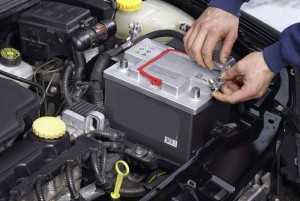

Внешний осмотр аккумулятора

При проверке аккумулятора автомобиля стоит начать с его внешнего осмотра. Это простой, но важный этап. На нём выявляются загрязнение поверхности аккумуляторной батареи, окисление выводов, повреждения целостности корпуса. Внешний осмотр АКБ стоит проводить регулярно, поскольку его чистота также влияет на работоспособность. Это можно делать каждый раз, когда вы заглядываете под капот. Окинуть аккумулятор взглядом не займёт много времени.

Обращайте внимание на соединения клемм с токовыводами. При плохом соединении там идёт активное окисление. Корпус аккумулятора проверяется визуально на наличие трещин.

Поверхность батареи должна быть чистой. Грязь, пыль, электролит, масло нужно удалять ветошью. В противном случае аккумуляторная батарея будет постоянно терять заряд через этот токопроводящий налёт и работоспособность будет ухудшаться.

Конечно, стоит проверить надёжность крепления аккумулятора на посадочном месте. Теперь поговорим о том, как проверить аккумулятор автомобиля при помощи различных приборов.


Как проверить автомобильный аккумулятор мультиметром на внутреннее сопротивление

Важно знать и то, как замерить мультиметром аккумулятор автомобиля на внутреннее сопротивление. Для этого тоже нужна нагрузка. Возьмём галогеновую лампочку 60 Вт. Ток потребления будет 5 А. Если ампераж составляет 100 А, то потеря напряжения не должна превышать 1 В. Значит, при нашем значении в 5 А напряжение около 0,05 В.

Как правильно проверить аккумулятор мультиметром:

1. Подключить лампу к АКБ.
2. Подождать, когда лампа начнёт светить.
3. Когда это произошло, посмотреть значение напряжения на выводах АКБ, то есть нужно использовать мультиметр.
4. Записать замеры.
5. Выключить лампу.
6. Ещё раз проверить значения вольтажа на выводах.

Теперь нужно только определить разницу между двумя значениями. Если она не больше 0,05 В, с АКБ всё в порядке, то есть внутреннее сопротивление правильное. Если разница большая, значит, АКБ очень изношена, постарайтесь в ближайшее время заменить её.

Теперь в вашей копилке есть ответ на вопрос: можно ли проверить аккумулятор мультиметром на внутреннее сопротивление.

Если вы не хотите самостоятельно разбираться в том, как измерить амперы мультиметром в аккумуляторе, как померить заряд АКБ, как проверить мультиметром авто аккумулятор на другие параметры, не переживайте. Всегда найдутся специалисты, которые за деньги или по дружбе проведут все необходимые измерения аккумулятора мультиметром.

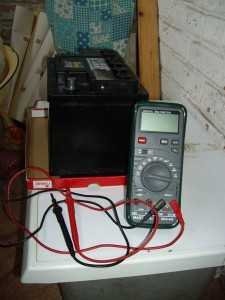

Проверка аккумуляторной батареи мультиметром

Мультиметром можно измерять напряжение на аккумуляторной батарее. Для оценки заряженности АКБ напряжение измеряют на выводах аккумулятора без нагрузки. Для этого мультиметр устанавливается в режим измерения напряжения. Затем щупом красного цвета касаетесь положительного вывода, а чёрным – отрицательного вывода. Если АКБ полностью заряжена, то напряжение будет 12,6─12,9 вольта. Ничего страшного, если щупы присоединили наоборот. В этом случае мультиметр просто покажет напряжение со знаком минус.

Некоторые читатели спрашивают, как проверить аккумулятор автомобиля на работающем двигателе. Дело в том, что на работающем двигателе проверяется не аккумулятор, а наличие зарядки на него от генератора и исправность регулятора напряжения.

Напряжение на выводах АКБ при работающем моторе должно лежать в интервале 12,9─13,4 вольта. Если будет меньше, то АКБ будет плохо заряжаться, а если больше ─ активизируется процесс электролиза воды.

Стоит отметить, что с помощью мультиметра можно оценить лишь степень заряженности аккумулятора. Чтобы оценить его работоспособность нужно знать, как проверить автомобильный аккумулятор нагрузочной вилкой.


Как замерить мультиметром аккумулятор на ток утечки

У любой АКБ присутствует ток утечки. Важно следить за тем, чтобы значение не было выше примерно 80 мА. Дело в том, что энергия хоть немного, но расходуется даже при всех отключенных потребительных частей автомобиля. Также стоит учитывать, что за счет энергии поддерживает функционирование сигнализации.

Если утечка слишком большая, значит, требуется диагностика.

Как замерить акб мультиметром на предмет утечки тока:

1. Заглушить мотор.
2. Выключить зажигание.
3. Подождать минут 15.
4. Выключить абсолютно все потребители.
5. Снять минус с АКБ.
6. Поставить мультиметр на режим проверки постоянного тока.
7. Выбрать диапазон до 10 А.
8. Соединить положительный кабель мультиметра с плюсом аккумулятора.
9. К снятому минусу подключить минус АКБ.
10. Зафиксировать показатели.

Если утечки нет, вы увидите нули. Если же утечка есть, по значениям поймёте, насколько она велика. Можно узнать, где кроется проблема: нужно по очереди отключать и включать предохранители.

Вот так просто разобраться в том, как измерить аккумулятор мультиметром на автомобиле на предмет утечки тока.

Теперь вы знаете, как померить амперы мультиметром на аккумуляторе, как осуществить проверку зарядки мультиметром аккумулятора, как проверить мультиметром аккумулятор с нагрузкой и многое другое. И для такого тестирования вам понадобится обычный мультиметр, и не нужна нагрузочная вилка.

Желаем вам выполнить замер аккумулятора мультиметром правильно и безопасно!

Использование мультиметра

Не редко возникает вопрос: «Как проверить аккумулятор автомобиля на работоспособность мультиметром?».

При помощи этого устройства измеряют:

• напряжение;
• ёмкость;
• сопротивление;
• ток утечки.

Даже самые простые мультиметры помогут в измерении температуры воздуха и других показателей. Отсюда и название: «мульти» в переводе «много», значит прибором можно измерить очень много всего. Однако, когда дело касается аккумулятора, именно первые три показателя расскажут о его исправности. Рассмотрим подробнее.

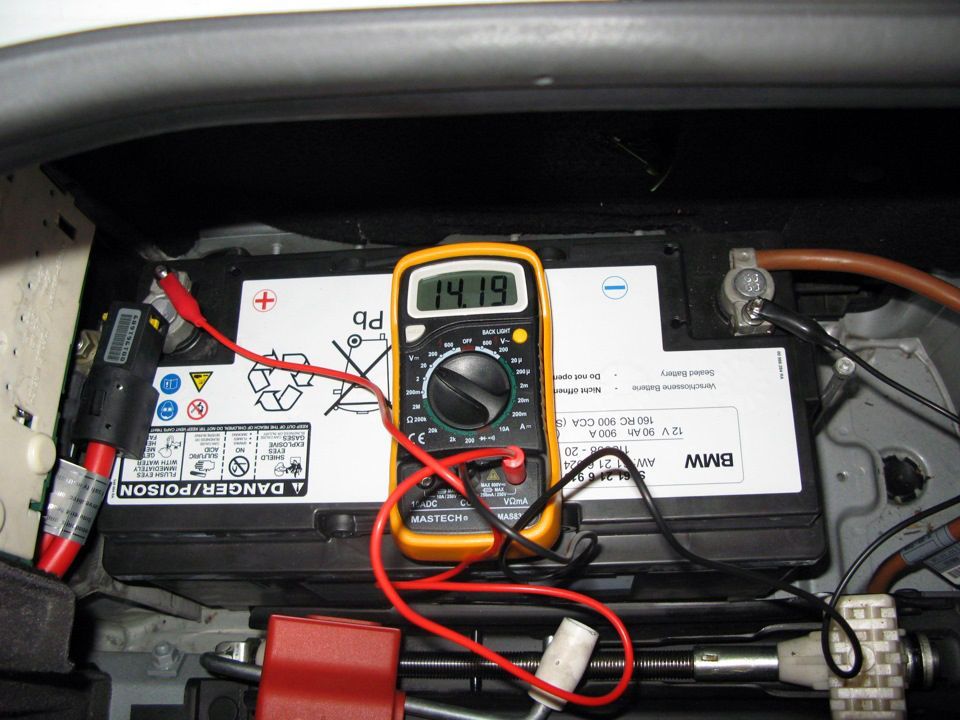

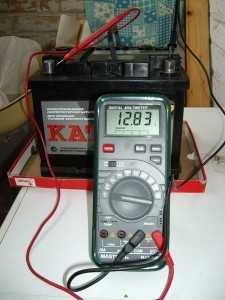

Проверка напряжения

Эта манипуляция позволит оценить текущее состояние заряда батареи. Для проведения измерения мультиметр переводится в режим измерения вольтажа на отметку в 20 единиц.

Нужно соединить красный провод устройства (он же «плюс») с плюсовой клеммой АКБ, а чёрный (иногда синий) провод с минусовой клеммой.

Если автомобиль не заведён, то оптимальными показателями будут цифры в диапазоне от 12.4 до 13 В. При этом большее значение говорит о 100% заряде, а меньшее — о неполной заряженности.

Такую проверку лучше проводить, когда автомобиль продолжительное время находится на стоянке (минимум несколько часов), в таком случае замер будет наиболее информативен.

Если цифры чуть менее 12, то ситуация плоха — батарея близка к естественной смерти. Есть шанс попробовать её зарядить низким током.

Цифры близкие к 11 означают гибель аккумулятора, и лучше озаботиться приобретением нового.

При проверке на заведённом автомобиле показания будут иными: от 13.5 до 14 В показатели хорошие. Если цифра больше 14.2 В, то можно судить о перезарядке аккумулятора генератором.

Впрочем, если замеры производятся зимой, стоит подождать минут 15 и повторить процедуру — возможно генератор усиленно дозаряжал подсевшую батарею.

Если же цифра менее 13.5 В, то пора присматривать новую батарею.

Проверка ёмкости

Ёмкость АКБ обычно указывается в сопроводительном листе. Другое дело, что со временем работы ёмкость уменьшается, поэтому важно следить за этим моментом. В таком случае проверка аккумулятора автомобиля мультиметром будет хорошим подспорьем.

Чтобы осуществить проверку, нужно:

• отсоединить батарею авто от генератора;
• подключить в цепь потребитель энергии с фиксированным потреблением (например, лампочка на 12 В);
• несколько минут наблюдается работа цепи (здесь важно увидеть: не станет ли заметно более тусклым свет лампочки, не будет в её работе перебоев и т. п.);
• потребитель отключается, замеряются показания батареи в режиме вольтажа.

Если результат замера равен 12.4, то это говорит о полной исправности батареи. Если же показания находятся в промежутке от 12 до 12.3 В, то аккумулятор не исправен.

Ещё один способ — метод контрольного разряда. Действия схожи с предыдущим методом, однако перед началом проверки аккумулятор заряжают до 100%, затем подключают в цепь лампочку, отметив точное время включения, и под контролем амперметра ждут, пока заряд батареи не уменьшится ровно в половину.

Дальше вопрос вычислений: затраченное время на разрядку батареи умножают на силу тока в цепи. Результат должен получиться таким же, как в техническом паспорте или приближенным к нему.

Если такого не произошло, то ёмкость батареи уже сильно пострадала.

Проверка сопротивления

Можно также проверить внутреннее сопротивление аккумулятора. Для этого понадобится всё та же лампочка на 12 В. Она подсоединяется к клеммам аккумуляторной батареи и сразу же измеряется напряжение на клеммах. После замера лампочка отключается и замер повторяется.

Если разница в измерениях в пределах 0.05 В, то батарея исправна. Если же разница больше, то у аккумулятора имеются проблемы.

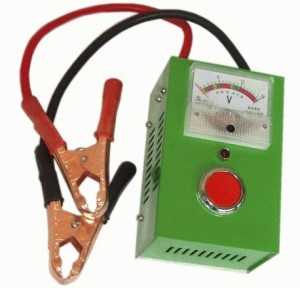

Проверка аккумулятора нагрузочной вилкой

Нагрузочная вилка представляет собой прибор, который создаёт нагрузку на АКБ, аналогичную той, что батарея испытывает при запуске двигателя на автомобиле. Такая проверка автомобильного аккумулятора позволяет объективно оценить его состояние и работоспособность. В состав этого прибора входит вольтметр, нагрузочное сопротивление и клеммы.

Для проверки подключаете клеммы нагрузочной вилки к выводам аккумулятора. Вольтметр должен показывать напряжение от 12,6 до 12,9 вольта. Если оно меньше этого значения, то аккумулятор нужно зарядить полностью. Затем подаётся нагрузка на 5 секунд. По истечении этого времени напряжение на выводах не должно упасть ниже 10,2 вольта. Если напряжение просело ниже 9 вольт, то аккумулятор уже сильно изношен. Если значение менее 9 вольт, то такую батарею однозначно пора менять.

Теперь вы знаете, как проверить аккумулятор автомобиля на работоспособность при помощи нагрузочной вилки. Здесь есть и ещё один интересный момент. Мы рассматривали случай, когда на заряженном аккумуляторе есть штатное напряжение 12,6─12,9 вольта. А что если напряжение аккумуляторной батареи меньше? В большинстве случаев это говорит о том, что вышла из строя одна или несколько банок. Чаще всего это вызвано коротким замыканием разноимённых пластин, что приводит к потере работоспособности.

Как проверить аккумулятор автомобиля на замыкание? Это можно сделать при помощи всё того же мультиметра. Подсоединяем щупы прибора к выводам заряженной АКБ и смотрим показания. Если напряжение 10,4─10,7 вольта, то вышла из строя одна из банок.

Элемент (или банка) батареи в заряженном состоянии имеет напряжение 2,1 вольта. Так, что по показаниям мультиметра вы можете сразу определить, сколько элементов вышло из строя. Чтобы определить неисправную банку, нужно померить плотность электролитах во всех. В замкнутой банке плотность будет резко отличаться от остальных, а при зарядке в ней не будет газовыделения (как ещё называют кипение).

Подключение нагрузки

К АКБ на некоторое время подключается рабочая или второстепенная нагрузка той или иной величины. Вольтметром или мультиметром измеряется падение напряжения. Если процедура выполняется несколько раз, между измерениями выжидается определенное время, чтобы батарея восстановилась. Полученные данные сопоставляются с параметрами, заявленными производителем АКБ для данного типа батареи и данной величины нагрузки.

Измерения при помощи нагрузочной вилки

Строение простейшей нагрузочной вилки показано на схеме:

Устройство оснащено вольтметром, параллельно которому установлен большой по мощности нагрузочный резистор, и имеет два щупа. В старых моделях вольтметры аналоговые; новые модели, как правило, оснащены ЖК-дисплеем и цифровым вольтметром. Существуют нагрузочные вилки с усложненной схемой, использующие несколько нагрузочных спиралей (сменных сопротивлений), рассчитанные на разные диапазоны измерения напряжений, предназначенные для тестирования кислотных либо щелочных аккумуляторов. Есть даже вилки, которыми тестируют отдельные банки аккумуляторов. В состав продвинутых устройств помимо вольтметра может входить амперметр.

Получаемые при измерениях данные также необходимо сопоставлять с параметрами, заявленными производителями для данного типа батарей и данного сопротивления.

Какой способ лучше для проверки аккумулятора автомобиля?

Мы описали несколько способов, как проверить состояние, напряжение и ток аккумулятора автомобиля. Какой из них наиболее точный? Мы бы рекомендовали использовать нагрузочную вилку или тестер тока холодной прокрутки. Если ничего из этих приборов под рукой нет, то можно обойтись и мультиметром, создав нагрузку на АКБ искусственно — включением фар автомобиля. Это не самый точный метод, но он близок к измерению при помощи нагрузочной вилки, а потому довольно информативен.

Вообще же, при проверке аккумулятора (в том числе и абсолютно нового) лучше использовать несколько способов, включая пристальный внешний осмотр. В надежных автомагазинах при покупке новой батареи продавцы обычно проводят ее проверку на глазах у клиента. Если же на просьбу проверки вы получаете отказ — это повод задуматься о работоспособности представленных в продаже АКБ.

Как проверить зарядку аккумулятора на автомобиле лампочками?

Есть еще один «дедовский» способ — наглядный, хотя тоже не самый информативный. Он заключается в том, чтобы нагрузить АКБ и посмотреть, как она будет себя при этом вести. Необходимо знать емкость аккумулятора и создать параллельную цепь из лампочек с общей суммарной нагрузкой в половину емкости батареи. Подключив цепь на 5 минут к аккумулятору, наблюдаем за яркостью лампочек. Если они быстро тускнеют, значит, батарея либо не заряжена полностью, либо уже потеряла часть своей емкости.

Каким образом проверить АКБ на замыкание банок

Об этом нам скажет предыдущая проверка. Если значение плотности в одной из банок ниже 1,24 г/см3 на 0,10-0,15 г/см3, то можно говорить о кз. Далее нужно включить нагрузку, открутив все крышечки. И на этой банке посмотреть кипение электролита. Если он бурлит, то значит пластины замкнуты. Данная проверка дает 100% гарантию.

Проверка реальной ёмкости АКБ

Как известно, номинальная ёмкость аккумулятора в общем случае определяется его конструктивными особенностями и технологией производства. Значение номинальной ёмкости производитель всегда наносит на этикетке АКБ. Но реальное значение ёмкости в ходе эксплуатации постоянно меняется в меньшую сторону. Естественно при этом падает мощность и работоспособность АКБ. Как проверить аккумулятор автомобиля по реальному значению его ёмкости?

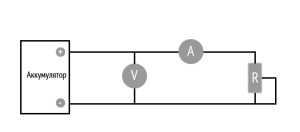

Для этого собирается схема следующего вида.

Сопротивление в этой схеме вычисляется по формуле:

R = U/I, где

I – ток разряда.

Ток разряда выбирают в зависимости от того, какая будет длительность цикла разряда. Обычно это 10 или 20 часов.

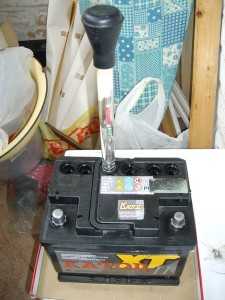

Проверка плотности электролита

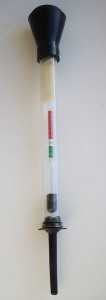

Для проверки плотности потребуется прибор, который называется ареометр. Он стоит недорого и продаётся в любом магазине автомобильных запчастей. Он состоит из колбы с грушей и пипеткой, в которой находится колба с запаянной дробью или ртутью. На ней есть шкала, по которой можно определить значение плотности.

Плотность измеряется после зарядки аккумулятора. После того, как полностью зарядили АКБ, дайте ей отстоятся пару часов, чтобы прекратилось газообразование и выровнялась плотность электролита. Затем выкручиваете пробки во всех банках аккумулятора.

Здесь стоит сказать, что на необслуживаемых автомобильных аккумуляторах эту операцию провести нельзя. Там для контроля плотности в одну из банок встроен гидрометр, но на его показания нельзя полагаться в полной мере. Так, что в случае необслуживаемого аккумулятора, его работоспособность остаётся проверять лишь нагрузочной вилкой.

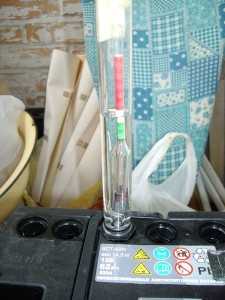

Поочерёдно из каждой банки при помощи груши набираете электролит, чтобы поплавок свободно плавал, и замеряете плотность. По банкам может быть небольшой разброс. Среднее значение плотности 1,27─1,29 гр./см3.

Если плотность больше, то нужно разбавить электролит дистиллированной водой. Если меньше, то нужно будет отобрать часть электролита из банки и добавить туда с нормальной плотностью.

Простой подбор аккумуляторов

Купить автомобильный аккумулятор в AUTO3N можно в два клика. Подберите АКБ по производителю, напряжению, ёмкости, полярности или по размерам, а мы доставим заказ в любую точку России.

Проверяем новый аккумулятор

При замене АКБ проведите проверку нового изделия. Начните процедуру с осмотра корпуса агрегата на предмет трещин, сколов, вздутий. Проверьте дату выпуска: автомобильному аккумулятору должно быть не более 2 лет. Затем измерьте мультиметром напряжение на клеммах, а на последнем этапе задействуйте нагрузочную вилку.

Применение зарядного устройства при проверке АКБ

Если необходимо срочно провести проверку аккумулятора, а мультиметра, ареометра и нагрузочной вилки под рукой нет, можно воспользоваться стандартным зарядным устройством. Шкала для определения напряжения батареи подскажет состояние источника питания после нажатия специальной проверочной кнопки. Нужно только подключить ЗУ к клеммам АКБ. Обратите внимание, включение устройства в электрическую сеть в момент проверки недопустимо.

Диагностика батареи подручными средствами

Приблизительная диагностика подручными средствами заключается в загрузке источника питания лампочками, которые соединяются параллельно. При этом нагрузка должна быть равна половине установленной мощности аккумулятора. Если после истечение пяти минут лампочки станут светить тусклее, то батарея явно не в порядке.

Полная разрядка/зарядка

На сегодняшний день полная разрядка и зарядка – это единственный прямой и максимально достоверный способ определения емкости АКБ. Специализированные устройства контроля разряда/заряда батареи (УКРЗ) позволяют выполнить глубокую разрядку и последующую полную зарядку батареи с постоянным контролем емкости. Однако эта процедура занимает очень много времени: 15-17-20-24 часа, иногда и более суток, в зависимости от емкости и текущего состояния батареи. Хотя метод дает наиболее точные результаты, из-за временных затрат его применение ограничено.

Физиогномика

Иногда для диагностики батареи достаточно внимательно проверить, нет ли трещин или потеков. Особенно это актуально зимой, когда существует опасность замерзания электролита в незаряженной АКБ. Образовавшийся лед может изуродовать пластины и корпус батареи. Впрочем, в любое время года возможны механические повреждения АКБ – например, при ДТП. В таких ситуациях аккумулятор нужно немедленно заменить.

Проверка по индикатору

Проще всего оценить уровень заряда с помощью индикатора, который некоторые производители устанавливают на крышку своего аккумулятора. Технически индикатор заряда аккумулятора представляет собой своего рода поплавок, который перемещается в зависимости от уровня жидкости в АКБ. Как чувствует себя батарея определяют по цвету индикатора:

• зеленый — аккумулятор полностью заряжен, уровень электролита оптимален;
• белый (иногда серый) — батарея почти разряжена, электролита недостаточно для работы в полную мощь;
• черный — аккумуляторная батарея разряжена, требуется её зарядка, долив электролита, либо замена устройства.

На вопрос как проверить емкость аккумулятора ответят специальные приборы — тут простым индикатором не обойдешься, тем более он есть не у всех батарей.

Можно ли заряжать АКБ в домашних условиях?

Ответ утвердительный, но процедура потенциально опасна.

Возможные последствия:

• взрыв паров водорода;
• розлив кислоты и химические ожоги домашнего автоэлектрика;
• механические травмы;
• отравления сернистым газом, выделяемым даже необслуживаемыми аккумуляторными батареями.

Чтобы избежать неприятностей, зарядку АКБ проводите в проветриваемом помещении. Не курите и не пользуйтесь открытым огнем, работайте в защитной одежде и резиновых перчатках.

Под аккумулятор подкладывайте коврик, устойчивый к воздействию кислоты, работайте исправным измерительным и слесарным инструментом.

Измерения при помощи специальных устройств, тестеров анализаторов АКБ

Приборы Кулон

Принципиальным развитием идеи нагрузочной вилки можно считать семейство цифровых приборов-тестеров Кулон (Кулон-12/6f, Кулон-12m, Кулон-12n и другие) для проверки состояния свинцовых кислотных аккумуляторов, а также другие подобные устройства. Они позволяют проводить быстрые замеры напряжения, приближенно определять емкость АКБ без контрольного разряда и сохранять в памяти несколько сотен, а иногда и тысяч измерений.

Приборы Кулон питаются от аккумулятора, на котором проводятся измерения. Входящие в комплект провода с разъемами «крокодил» имеют части, изолированные друг от друга, что обеспечивает четырехзажимное подключение к аккумулятору и устраняет влияние на показания прибора сопротивления в точках подключения зажимов. По заявлению разработчика, прибор анализирует отклик аккумулятора на тестовый сигнал специальной формы, при этом измеряемый параметр примерно пропорционален площади активной поверхности пластин аккумулятора и, таким образом, характеризует его емкость. Фактически, точность показаний зависит от достоверности методики, разработанной производителем.

Емкость аккумулятора – электрический заряд, отдаваемый полностью заряженным аккумулятором – измеряется в ампер-часах и представляет собой произведение тока разряда на время. Для точного определения емкости необходимо произвести разряд батареи (процесс длительный, многочасовой), постоянно фиксируя величину заряда, отдаваемого батареей. При этом относительная емкость АКБ в зависимости от времени изменяется нелинейно. Например, для аккумуляторной батареи типа LCL-12V33AP относительная емкость меняется со временем следующим образом:

Время разряда, часы	Относительная емкость, %
0,1	37
1,3	48
0,7	53
1,9	76
4,2	84
9,2	92
20	100

Прибор Кулон при помощи быстрого измерения ориентировочно определяет емкость полностью заряженного аккумулятора. Он не предназначен для оценки степени заряженности АКБ, все измерения необходимо проводить на полностью заряженной батарее. Устройство кратковременно подает тестовый сигнал, регистрирует отклик от батареи и через несколько секунд выдает ориентировочную емкость АКБ в ампер-часах. Одновременно на экран выводится измеренное напряжение. Полученные значения можно сохранять в памяти прибора.

Производитель подчеркивает, что устройство не является прецизионным измерителем, но позволяет оценочно определять емкость свинцовой кислотной батареи, особенно если пользователь самостоятельно откалибровал прибор при помощи аккумулятора такого же типа, что и тестируемый, но с известной емкостью. Процедура калибровки подробно изложена в инструкции к прибору.

Тестеры PITE

Следующая разновидность устройств для тестирования АКБ – тестеры PITE (Kongter): модель  Kongter BT-3915  для измерения внутреннего сопротивления батарей.

Управление осуществляется при помощи цветного сенсорного экрана, но основные управляющие кнопки вынесены на клавиатуру в нижней части корпуса. Прибором можно тестировать батареи емкостью от 5 до 6000 А·ч, с элементами аккумулятора 1.2 В, 2 В, 6 В и 12 В. Диапазон измерения напряжения – от 0.000 В до 16 В, сопротивления – от 0.00 до 100 мОм. Прибор позволяет задать тип проверяемых батарей, выполнить измерение напряжения и сопротивления (модель 3915) или напряжения и проводимости (модель 3918), и на их основании судить о том, соответствует емкость батареи заявленной производителем или нет. При этом параметр Capacity (емкость батареи) выводится в процентах.

Интерфейс прибора позволяет проводить как одиночные измерения, так и последовательные (до 254 измерений в каждой последовательности, совокупное количество результатов более 3000), что удобно при проверке большого количества однотипных АКБ (в последнем случае результаты сохраняются автоматически, помимо данных в них фиксируется также порядковый номер измерения). В зависимости от настроек прибор может использовать для выдачи результата (статуса Good, Pass, Warning или Failed) собственные критерии либо значения, заданные пользователем. Результаты тестирования через порт USB могут быть перенесены на компьютер для просмотра и последующей подготовки отчетов.

Анализаторы Fluke

Более глубокое развитие той же идеи – приборы Fluke Battery Analyzer серии 500 (BT 510, BT 520, BT 521), которые позволяют измерять и сохранять в памяти напряжение, внутреннее сопротивление стационарной батареи, температуру минусовой клеммы, напряжение при разрядке. При наличии дополнительных аксессуаров можно измерять и сохранять в памяти и другие параметры. Тесты можно проводить как в режиме отдельных измерений, так и в последовательном режиме; используя настраиваемые профили. Есть возможность задать пороговые значения для различных параметров. Встроенный порт USB позволяет передавать собранные записи (до 999 записей каждого типа) на компьютер для подготовки отчетов с помощью программного обеспечения Analyze Software, входящего в комплект поставки.

Щупы прибора имеют специальную конструкцию: внутренний подпружиненный контакт предназначен для измерения тока, внешний – для измерения напряжения. Если на щуп надавить, внутренний наконечник смещается внутрь таким образом, что оба контакта каждого щупа касаются поверхности одновременно. В результате одни и те же щупы позволяют организовать как 2-проводное, так и 4-проводное подключение к полюсам батареи (последнее необходимо для измерения Кельвина).

• Прибор позволяет измерять следующие параметры:

• Внутреннее сопротивление батареи (измерение занимает менее 3 с).

• Напряжение батареи (производится одновременно с измерением внутреннего сопротивления)

• Температура минусовой клеммы (рядом с черным наконечником на щупе BTL21 Interactive Test Probe предусмотрен ИК-датчик)

• Напряжение при разрядке (определяется несколько раз в ходе разрядки или во время теста на нагрузку)

Также возможно измерение пульсирующего напряжения, измерение переменного и постоянного тока (при наличии токовых клещей и адаптера), выполнение функций мультиметра. С анализаторами Fluke можно использовать интерактивный тестовый щуп BTL21 Interactive Test Probe со встроенным датчиком температуры. С приборами совместимо большое разнообразие дополнительных аксессуаров (токовые клещи, удлинители разного размера, съемный фонарик и т. п.).

Хотя прибор обладает богатым функционалом, ключевым этапом в определении состояния АКБ остается сопоставление измеренных показателей с расчетными или заданными изготовителем для данного конкретного типа батарей. Устройства Fluke Battery Analyzer серии 500 удобны для массовой инспекции состояния батарей. Последовательный режим и система профилей позволяют выполнять необходимые измерения одно за другим, результаты запоминаются прибором и хранятся в упорядоченной форме, последовательно пронумерованные и разбитые на группы. Но прибор не имеет функции прямого или косвенного измерения емкости АКБ в ампер-часах – хотя бы потому, что для батарей разного типа на сегодняшний день вряд ли возможно разработать единую точную методику такого определения.

Все перечисленные выше устройства, хоть и отличаются друг от друга по размеру, относятся к классу портативных. В отдельную группу можно выделить стационарные комплексы для проверки АКБ, которые могут проводить быстрые испытания с определением внутреннего сопротивления, контролировать все параметры, включая активную и реактивную составляющие сопротивления, управлять процессом разряда/заряда и т. п. Подобные комплексы адресованы скорее исследовательским лабораториям, промышленным производителям АКБ и разработчикам нового оборудования, чем конечным пользователям.

Диагностика АКБ при неработающем моторе

Технические данные будут неверными, если вы проведете проверку сразу, как заглушили двигатель: лучше действуйте после длительной стоянки. Если измеритель покажет 13 В – аккумулятор заряжен на 100 %, 12,5 В – 50 % заряда автомобильной батареи.

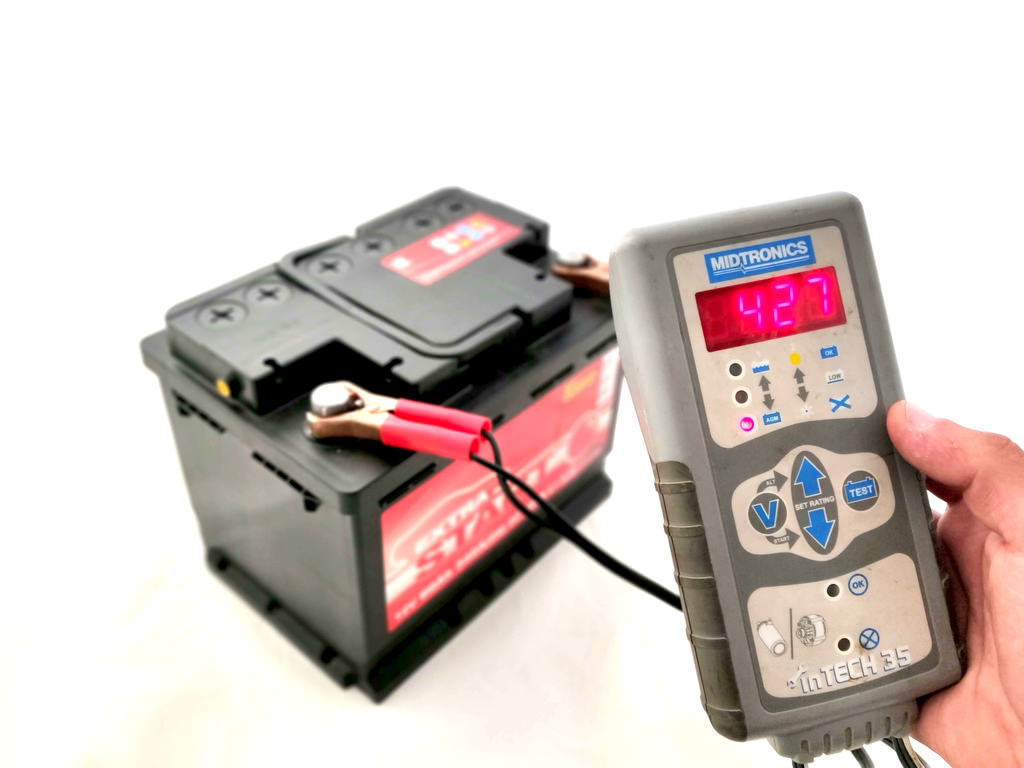

Как проверить автомобильный аккумулятор тестером тока холодной прокрутки?

Как мы теперь понимаем измерить напряжение аккумулятора недостаточно, а проверить нагрузочной вилкой не всегда представляется возможным и еще не каждый аккумулятор можно ею проверить правильно.

Примерно 35 лет назад, в недрах компании Motorola родилась технология измерения внутреннего сопротивления (проводимости) аккумулятора.  А первый прибор был выпущен компанией Midtronics, основатель которой приобрел и успешно применил патент на данную технологию.  Тестеры аккумуляторов на основе данных о внутреннем сопротивлении делают анализ состояния пластин аккумулятора и вывод о пусковом токе аккумулятора (CCA). Чем выше ССА – ток холодной прокрутки, тем больше шансов запустить двигатель автомобиля зимой.

Такая проверка аккумулятора практически лишена проблем нагрузочных вилок и обычного мультиметра. Вот основные преимущества тестеров тока холодной прокрутки аккумуляторов:

1. Проверку аккумуляторов можно проводить в разряженном состоянии

2. Предусмотрен алгоритм проверки и снятия поверхностного заряда – не нужно ждать

3. Проверка не разряжает аккумулятор – не нужно его заряжать после проверки

4. Это полностью безопасно – нет риска короткого замыкания

5. Количественный анализ аккумулятора, а не только качественный

Почему автомагазины боятся таких тестеров?

Количественный анализ аккумуляторов дает конкретную цифру измеренного пускового тока – главную характеристику автомобильного аккумулятора, т.е. какой максимальный ток, может отдать этот аккумулятор для запуска двигателя автомобиля. Нагрузочная вилка дает понимание, как аккумулятор ведет себя под нагрузкой, но ни как – какой силы ток она может отдать.

Процесс тестирования аналогичен предыдущим способам – подключите к выводам аккумулятора, затем выберете базовое значение пускового тока (написано на аккумуляторе) – чтобы тестер сравнил полученное значение и следим за указаниями тестера.

Такие тестеры в настоящее время широко распространены. Есть специальные дилерские прибора, а также и бытовые модели. У каждого есть свои преимущества и недостатки. Так же рынок заполонили низкокачественные китайские поделки.

Измерив пусковой ток аккумулятора и сравнив его с базовым – эталонным значением, указанным на аккумуляторе, тестер сделает вывод о качестве аккумуляторе и предупредит Вас о необходимости его замене. Например на фото, новый аккумулятор с базовым значением 540ССА, а вот измеренное значение всего лишь – 427 ССА. Такой аккумулятор обязательно подведет автолюбителя зимой.

Стоит отметить, что есть еще один последний вариант проверки аккумулятора и этот метод тестирования аккумулятора самый правильной, но долгий и затратный.

Как проверить пусковой ток аккумулятора автомобиля без приборов?

Конечно, этот способ не будет абсолютно точным, но он надежнее предыдущего. Заведите авто «на холодную» — если вам это удалось, что уже само по себе неплохо, — включите ближний свет. В течение нескольких минут понаблюдайте за яркостью фар. Если она не меняется, то с аккумулятором все неплохо. Если же мощность светового потока постепенно снижается, значит, АКБ лучше заменить. Еще один вариант — через 1–1,5 минуты после холодного запуска несколько раз нажать на клаксон. Громкий и ровный сигнал — это хороший признак.

Пощупаем, понюхаем

Как проверить состояние батареи? Первым делом убедимся в исправности бортового электрооборудования. Берем в руки электронный тестер и измеряем напряжение на клеммах АКБ при работающем моторе. Оно должно быть примерно 14,0–14,4 В. Если гораздо меньше, дело не в батарее, надо искать причину в генераторе или провóдке.

Напряжение при выключенном двигателе и полностью заряженной АКБ должно составлять 12,6–12,7 В. Для чистоты эксперимента желательно, чтобы этот замер проводился спустя несколько часов после остановки ДВС, иначе показания окажутся завышенными. Если прибор ­покажет 12,3 В или ниже, то батарея явно недозаряжена. ­

Надо попробовать ее зарядить и понаблюдать за дальнейшим поведением. Восстановится – ура, нет – в отставку.

А самая банальная проверка самочувствия АКБ – посмотреть в ее глазок . Однако не все производители его устанавливают, да и толку не очень-то много: он показывает уровень электролита и его плотность лишь в одной банке из шести.

Срок службы батареи зависит от характера поездок, погодных условий и состо­яния автомобиля, но средние показатели – 4–5 лет.

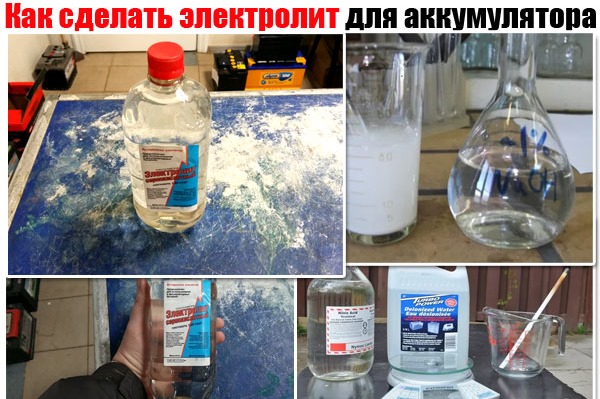

Изготовление электролита в домашних условиях

Для данного рецепта понадобится хорошо проветриваемое помещение, средства индивидуальной защиты (как минимум перчатки), неметаллическая посуда, дистиллированная вода и аккумуляторная (серная) кислота в размере 360 мл.

Вначале в ёмкость выливается вода, затем, небольшими порциями и аккуратно, вливается кислота. Смесь тщательно перемешивается на всех этапах. Затем получившуюся смесь отстаивают несколько часов, и электролит считается готовым.

Очень важно вливать именно кислоту в воду, а не наоборот. Из-за разности в плотностях можно получить неприятные последствия химической реакции.

После совершённых манипуляций необходимо зарядить при помощи низкого тока. После зарядки замеры повторяют.

Если при измерениях показания отличаются только в одной секции — это сигнализирует о повреждении пластин. Поддержание жизни в такой батарее обойдётся значительно дороже, чем приобретение новой.

Советы напоследок

Теперь вы знаете, как проверить исправность аккумулятора автомобиля самостоятельно и какие инструменты для этого потребуются. И в заключение несколько простых советов, которые помогут вам при эксплуатации автомобильного аккумулятора:

• содержите аккумуляторную батарею в чистоте. Регулярно вытирайте следы масла и подтеки электролита, пыль, грязь. Очищайте клеммы и выводы от окисления. Лучше покрывать их специальной смазкой для электрических контактов;
• периодически заряжайте АКБ от сетевого устройства. Подзарядку можно делать раз в квартал, а зимой ещё чаще;
• периодически проверяйте уровень электролита в банках аккумуляторной батареи и не допускайте его падения ниже минимально отметки. Летом, когда от жары кипит аккумулятор, проверку нужно делать чаще;
• проверяйте плотность электролита на заряженном аккумуляторе. Штатное значение 1,27 гр./см3. Зимой это значение рекомендуется поднять до 1,29 гр./см3;
• следите за исправным состоянием бортовой сети автомобиля (генератор, регулятор напряжения, проводка).
