Kia Rio

Особенности диагностики

Для подтверждения неисправности наконечников необходимо провести диагностику. Дело в том, что часто водителя обвиняют наконечники, хотя все эти признаки также могут говорить о поломке рулевой рейки. Часто ремонт или надежная фиксация рейки позволяют устранить все имеющиеся признаки.

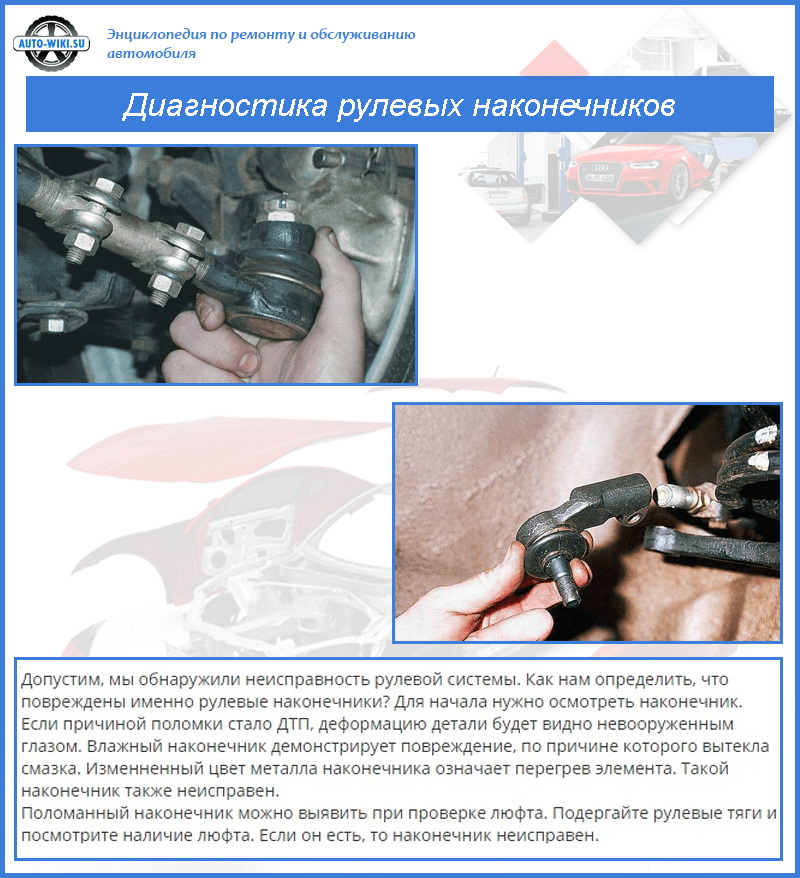

Диагностика рулевых наконечников

Диагностика рулевых наконечников выполняется в такой последовательности:

• постановка автомобиля на смотровую яму или эстакаду;
• затягивание ручника и установка противооткатных клиньев под колеса (можно использовать обычные кирпичи);
• прикладывание усилий к рулевой тяге (ее нужно сильно подергать в разные стороны);
• наличие люфта говорит об износе элемента;
• проверка таким же образом другой концевик рулевой тяги.

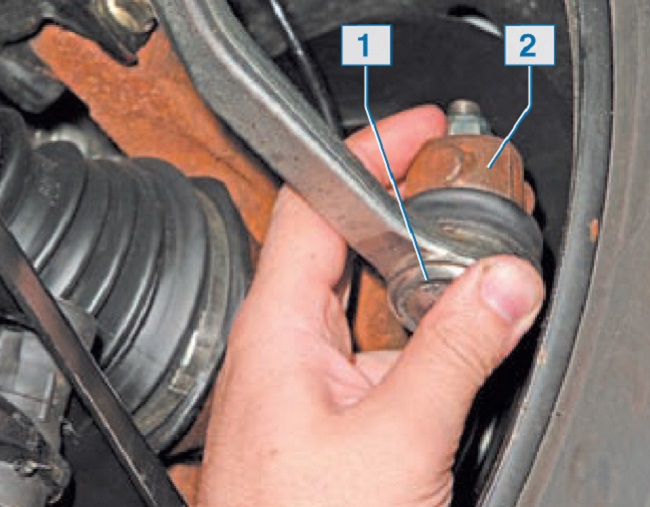

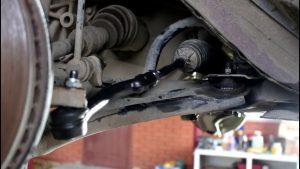

Проверка наконечников рулевых тяг

Важно! При замене наконечников рулевых тяг нужно покупать сразу пару. Эксплуатировать машину с одним старым и одним новым наконечником небезопасно.

Причины неисправности

Замена элементов рулевого управления, как правило, производится по трем основным причинам. Речь идет о недостаточном количестве смазывающего материала, механическом повреждении защитного кожуха (пыльника) и естественного износа наконечника. Теперь остановимся на каждой из причин отдельно.

Нехватка смазки

Каждый автомобилист и не только знает, что при отсутствии смазки интенсивное трение может привести к повреждению даже самых прочных металлических изделий. Поэтому если на наконечники наносилось мало смазки, то в скором времени это приведет к их непригодности. Поврежденные изделия не смогут выполнять свои основные функции.

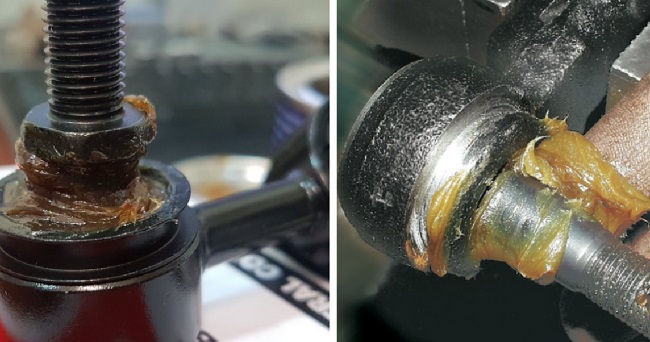

Смазка рулевого наконечника

Повреждение пыльника

Защищает внутренности наконечника от попадания грязи, пыли и влаги резиновый пыльник. В процессе эксплуатации под воздействием окружающей среды он может повредиться. Как результат, на наконечник попадает разного рода мусор, что приводит к быстрому износу детали. Даже самый дорогой и надежный наконечник не прослужит долго, если на нем будет поврежденный пыльник.

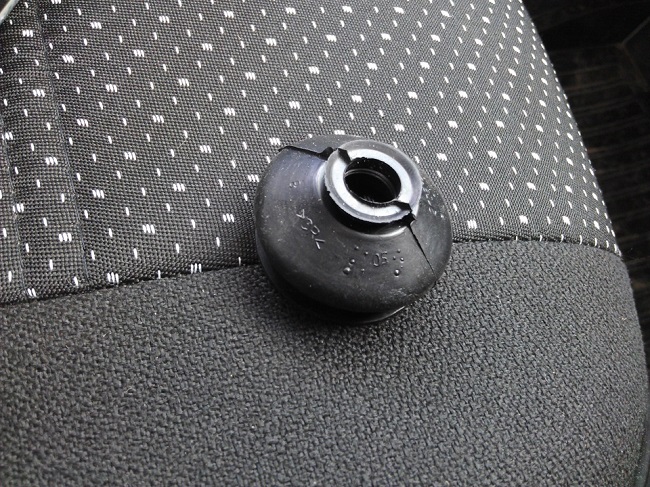

Пыльник наконечника рулевой тяги

Естественный износ

Все детали постепенно изнашиваются, особенно рулевые наконечники. Изделие постоянно вращается, что сильно способствует износу подвижных деталей. Поэтому при установке новых наконечников нужно знать, когда их срок службы подойдет к концу. Это касается всех заменяемых деталей на автомобиле.

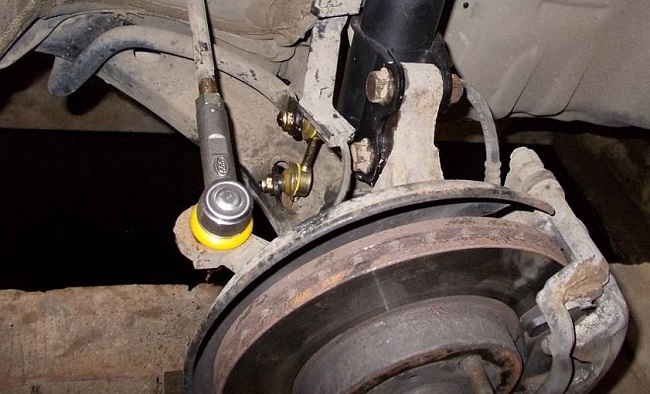

Изношенный рулевой наконечник

Что происходит, когда рулевая тяга на 2000 KIA Rio выходит из строя?

Поскольку рулевые тяги соединяют рулевое колесо с передними колесами, проблемы с рулевым управлением могут быть признаком ослабленной или поврежденной поперечной рулевой тяги. Общие признаки включают тряску или вибрацию рулевого колеса, а также ослабление или чрезмерный люфт рулевого колеса. Вибрация обычно усиливается при ускорении или повороте.

Что происходит, когда наконечник рулевой тяги KIA Rio 2015 выходит из строя?

Если один из наконечников рулевой тяги выходит из строя, это часто может привести к изменению поведения колеса, которое можно почувствовать при управлении рулевым колесом. Ослабленный наконечник поперечной рулевой тяги может привести к шатанию рулевого колеса. Вибрация обычно усиливается при наборе скорости или при прохождении поворотов.

Насколько серьезна ослабленная рулевая тяга KIA Rio 2016?

Вождение с ослабленной рулевой тягой является серьезной проблемой безопасности, потому что, если она упадет, вы полностью потеряете контроль над автомобилем. Это также может произойти, когда рулевая тяга отделяется или ломается. Вы даже можете столкнуться с проблемами передней подвески и чрезмерным износом шин, если не будете их обслуживать.

Рулевой механизм

1. Наконечник соединительной тяги
2. Стопорная гайка
3. Хомут пылезащитного чехла
4. Пылезащитный чехол
5. Соединительная тяга
6. Зубчатая рейка
7. Заглушка пыльника
8. Пыльник
9. Сальник
10. Заглушка приводной шестерни
11. Узел приводной шестерни
12. Заглушка зажима
13. Пружина зажима
14. Опорный зажим
15. Корпус рейки

Замена

1. Отвернуть гайки крепления и снять передние колеса. Момент затяжки гаек крепления, при установке: 88.3 — 107.9 Н·м.

2. Отвернуть гайку крепления, затем отсоединить от амортизаторной стойки (А) стойку стабилизатора поперечной устойчивости (В), как показано на рисунке ниже. Операцию выполнить с обеих сторон. Момент затяжки гайки крепления стойки стабилизатора: 98.1 – 117.7 Н·м.

3. Извлечь шплинт, затем отвернуть корончатую гайку крепления, после чего отсоединить наконечник рулевой тяги (А) от поворотного кулака, как показано на рисунке ниже. Момент затяжки гайки наконечника, при установке: 23.5 – 33.3 Н·м.

4. Отвернуть гайку крепления и отсоединить нижний рычаг подвески (А) от поворотного кулака, как показано на рисунке ниже. Момент затяжки гайки крепления рычага: 58.8 – 70.6 Н·м

5. Отвернуть соединительный болт (А), затем отсоединить универсальный шарнир в сборе от вала шестерни рулевого механизма. Момент затяжки соединительного болта: 32.4 – 37.3 Н·м.

Примечание:
— Зафиксировать передние колеса в положении прямолинейного движения, чтобы предотвратить повреждение проводки контактного кольца на рулевом колесе.
— Всегда после отсоединения использовать новый соединительный болт.

6. Снять резиновый кронштейн крепления патрубка выхлопной системы (А), как показано на рисунке ниже.

7. Отвернуть болт и гайки крепления, затем снять опору продольных колебаний (А) с подрамника автомобиля. Момент затяжки элементов крепления опоры: 53.9 – 63.7 Н·м.

8. Подставить под подрамник автомобиля специальный домкрат, как показано на рисунке ниже.

• Отвернуть болты и гайки крепления подрамника к кузову автомобиля, указанные на рисунках ниже. Момент затяжки элементов крепления, при установке: 156.9 – 176.5 Н·м.

• Опустить домкрат вместе с подрамником в сборе.

9. Отвернуть болты крепления и снять рулевой механизм в сборе (А) с подрамника автомобиля, как показано на рисунке ниже. Момент затяжки болтов крепления, при установке: 58.8 – 78.8 Н·м.

11. Установка производится в последовательности обратной снятию.

12. Заполнить систему гидроусилителя требуемой рабочей жидкостью.

13. Выполнить операции по удалению воздуха из системы гидроусилителя рулевого управления.

Когда нужно менять наконечники

Существует целый ряд косвенных признаков, проявляющихся при движении авто, которые свидетельствуют о необходимости замены наконечников:

• появление небольшого люфта в рулевом колесе;
• ухудшение контроля автомобиля при движении (теряется курсовая устойчивость);
• глухие стуки в области передних колес, возникающие при поворотах;
• толчки в рулевое колесо при езде по неровным дорогам;
• появление вибрации в руле.

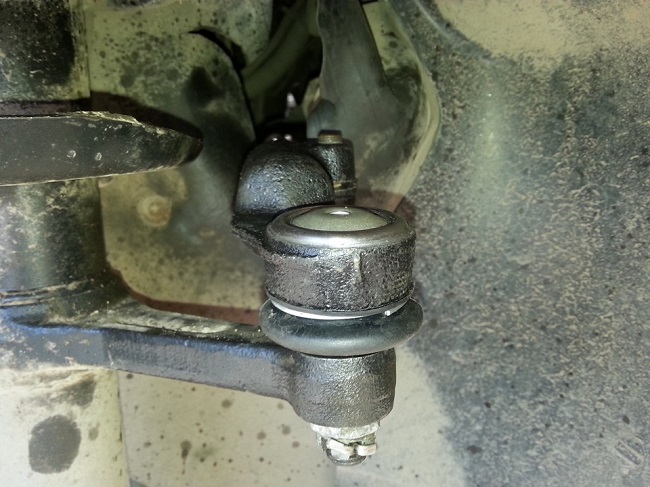

Признаки износа наконечников рулевых тяг

Замена наконечников рулевых тяг – это дело времени, ведь рано или поздно детали изнашиваются и их необходимо менять. Но только многие автомобилисты предпочитают восстанавливать старые детали, что неправильно. Даже самая качественная реставрация позволит восстановить только внешнюю часть наконечника. Все внутренности изделия по-прежнему остаются изношенными.

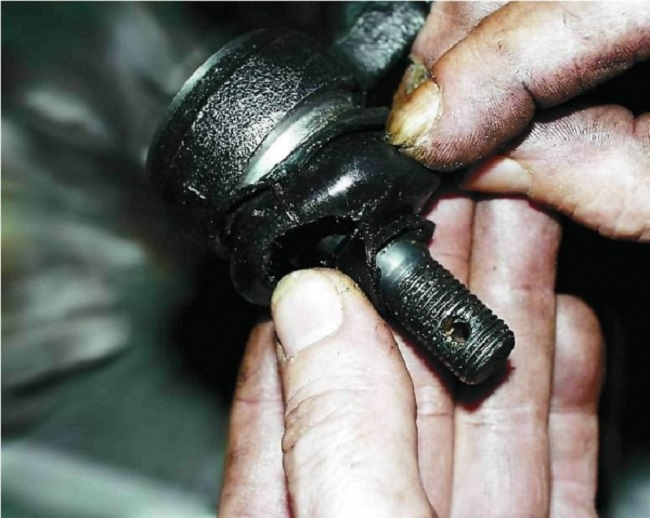

Симптомы неисправности рулевого наконечника

Как узнать, нужно ли выравнивание колес на KIA Rio?

Каковы признаки того, что вашему автомобилю требуется развал-схождение?

• Автомобиль уводит в сторону дороги
• Протекторы шин изнашиваются преждевременно или неравномерно
• Шины визжат.
• Рулевое колесо отклоняется от центра во время движения.
• Рулевое колесо вибрирует при ускорении.

Могут ли плохие рулевые тяги вызывать скрип на KIA Rio 2018?

Если при повороте рулевого колеса слышен скрип, возможно, внешние наконечники поперечной рулевой тяги изношены и должны быть заменены.

Если скрип не пропал после замены

Не всегда замена наконечников помогает устранить скрип. Причин этому явлению может быть несколько. Например, в заменяемый механизм попали частицы мусора или при замене трущиеся детали плохо смазали. Оптимальным способом устранения скрипа будет набрать в шприц немного смазки и, проткнув им пыльник наконечника, нанести силиконовую смазку на деталь.

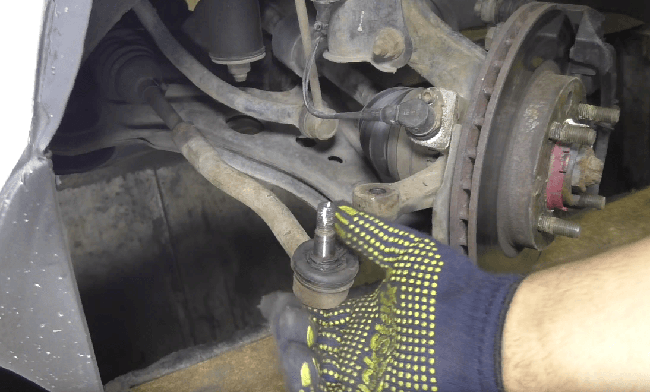

Рулевые наконечники скрипят

Если дополнительная смазка не помогла, то деталь желательно поменять заново. Это позволит исключить нежелательные последствия. Надеемся, наши рекомендации помогли вам в замене наконечников. Делитесь своим опытом ниже в комментариях!

Сколько рулевых тяг на машине?

Автомобили обычно имеют по два наконечника рулевой тяги с каждой стороны: один внутренний наконечник поперечной рулевой тяги и один внешний наконечник поперечной рулевой тяги — всего четыре, по два на каждую сторону. Наконечники поперечной рулевой тяги обычно постоянно смазываются, но некоторые могут иметь фитинги Zerk для повторной смазки, в том числе послепродажные.

Можно ли ездить, если наконечники стучат?

Нежелательно ездить на машине после выявления признаков неисправности наконечников рулевой тяги. Разумеется, если стуки появились в пути, то не нужно оставлять машину на обочине и ждать эвакуатор. До места назначения доехать можно, особенно если автомобиль не заносит в сторону во время движения. Но по прибытию нужно сразу же устранить неисправность.

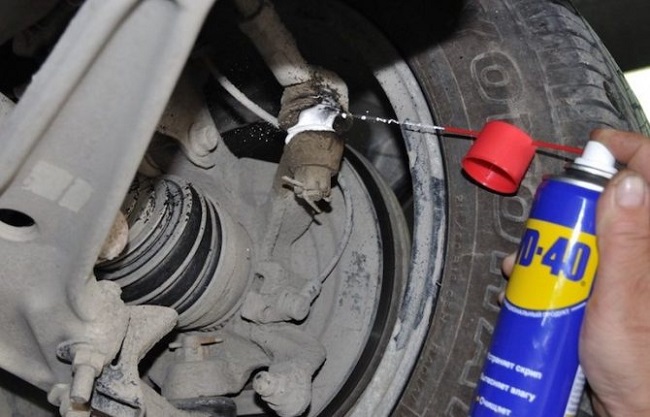

Можно ли ездить с поврежденными рулевыми наконечниками

На заметку! Рулевой наконечник может разломаться на две части. Если наконечник вырвал, то управлять машиной уже невозможно, так как реагировать будет только одно колесо.

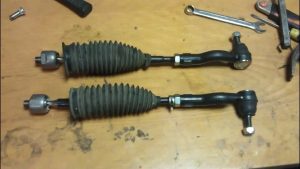

Как поменять рулевые тяги и наконечники

Если обнаружены признаки износа или очевидны повреждения, требуется замена рулевых тяг и/или наконечников. Что касается тяг, настоятельно не рекомендуется ограничиваться только одной стороной. Другими совами, нужно купить рулевые тяги парой и менять их.

В норме замена рулевой тяги или замена рулевых наконечников выполняется попарно (как и в случае с амортизаторами и рядом других элементов). Это позволяет избежать проблем с развалом и неравномерным износом.

Также необходимо знать, как поменять рулевые наконечники своими руками правильно, чтобы избежать распространенных ошибок.  Переходим к замене:

• автомобиль нужно поднять на домкрате;
• далее снимаются передние колеса;
• руль необходимо заблокировать;
• затем следует ослабить фиксирующую гайку, при помощи которой наконечник крепится к тяге;
• при условии наличия шплинта, его нужно снять с гайки пальца наконечника;
• теперь можно открутить гайку на пальце, крепящую наконечник рулевой тяги к поворотному кулаку;
• затем съемником для шаровых нужно выдавить рулевой наконечник, вставляя разъем съемника под резинку наконечника и затягивая гайку.
• в том случае, если посадка плотная, молотком аккуратно простукивают по ушку рычага;
• если съемника нет, вместо него используется небольшой лом;
• перед снятием наконечника с тяги нужно поставить метки на тяге или запомнить количество оборотов, чтобы знать, насколько нужно накрутить новый наконечник при установке;
• дальше следует снять пыльники, открутить тяги от рейки и произвести сборку в обратном порядке, используя новые детали;
• при сборке резьбу на тягах и пальцах предварительно нужно смазывать;

Основные неисправности тяг и наконечников: причины

Рулевые тяги просты по конструкции, не имеют подвижных частей и отличаются высокой надежностью.

Рулевой наконечник также представляет собой достаточно прочную деталь. Однако эти элементы (тяга рулевая и наконечники рулевые) все равно выходят из строя по ряду причин.

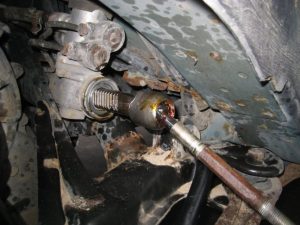

Почему повреждается рулевая тяга

При езде на автомобиле сильные удары при попадании в яму, наезды на бордюры или агрессивная езда по бездорожью могут приводить к тому, что тяги гнутся или ломаются.

Также на «возрастных» автомобилях тяги разрушаются в случае активной коррозии. Даже при условии аккуратной езды сгнившая тяга все равно может погнуться или сломаться.

При этом погнутые тяги приводят к тому, что нарушаются углы установки колес (развал-схождение), изменяется угол поворота колес, разрываются пыльники наконечников, наконечник тяги может вырвать. Специалисты рекомендуют периодически проверять геометрию рулевых тяг. Кстати, при необходимости замены одной тяги, менять нужно и вторую (парная замена).

Поломки рулевого наконечника

Хотя наконечник отличается высокой надежностью и износостойкостью (палец стальной, вкладыш из износостойкого материала, анодированный корпус), на плохих дорогах и при высоких нагрузках конструкция все равно разрушается.

Достаточно попасть в глубокую яму на высокой скорости, чтобы ослабилась фиксирующая гайка, сместилась сфера и повредила втулку и т.д.

Также шарнирное соединение выходит из строя в результате разрыва пыльника. Если пыльник поврежден, внутрь попадает вода и грязь, вымывается смазка, начинается активная коррозия, мелкие песчинки начинают играть роль абразива, повреждают поверхности. По этой причине важно следить за состоянием пыльников, а также обращать внимание на признаки неисправностей рулевого наконечника.

Признаки неисправности наконечников тяг

Как правило, износ и неисправности рулевого управления можно определить по следующим признакам: люфты и стуки, повышенная вибрация на руле, руль слишком тугой или легкий, на руле появляется биение.

В свою очередь, неисправные рулевые наконечники проявляют себя следующим образом:

• при езде слышна отдача на педали газа;
• тихий и частый стук при повороте руля в области колеса;
• постукивание на неровной дороге;
• руль слишком легко крутится;
• развал-схождение не выставляется.

Для проверки машину нужно поднять на подъемнике или загнать на яму, после чего покачать тяги вверх и вниз. Если зазор больше 1.5 мм, тогда наконечники изношены. Также в салоне авто помощник должен покрутить руль, в то же время снизу под машиной нужно оценить ход наконечника. Норма, когда наконечник не люфтит и не болтается в своем посадочном месте.
